Silný alternátor se může normálně nabíjet, zatímco otáčkoměr motoru ukazuje nulu, nepravidelně naskakuje nebo hlásí špatnou rychlost. U mnoha užitkových vozidel a průmyslových motorů poskytuje svorka W střídavý impuls odvozený z jedné fáze statoru, takže samotný výstup nabíjení nemůže potvrdit, že je rychlostní signál použitelný.
Stížnost může pocházet z otevřeného W vedení, špatného připojení statoru, ořezávání průběhu, elektromagnetického rušení, nesprávného převodu řemenic, tachometru nakonfigurovaného pro nesprávný počet pólů nebo náhradního alternátoru, jehož označení svorek se liší od odstraněné jednotky. Kupující mohou využít Kategorie alternátorů Elecdurauto pro organizování referenčního a aplikačního výzkumu, zatímco workshop udržuje naměřené důkazy pod kontrolou konečného rozhodnutí.
Tato příručka poskytuje vozovým parkům, dílnám a distributorům měřenou trasu od identifikace terminálu a zachycení tvaru vlny přes frekvenční výpočty, kontroly kalibrace, přizpůsobení náhrady a kontrolu konečného příjmu.
Před připojením přístrojů nebo přemístěním vodičů určete rodinu alternátoru, legendu konektoru, schéma zapojení, označení svorek a vztah mezi statorem a fází. Před testováním elektrikář spojí legendu terminálu výrobce s pojmenovanou konfigurací vozidla, motoru nebo lavice. Tato základní linie poskytuje frekvenční signál odvozený ze statoru, matematiku počtu pólů, integritu tvaru vlny, šum kabelového svazku a kalibraci otáčkoměru měřitelným výchozím bodem a zabraňuje pohodlnému pozorování bez zatížení definovat celou skříň alternátoru.
Nejprve vytvořte legendu terminálu výrobce, poté porovnejte zdroj fáze statoru, zatímco bude reprodukována původní stížnost. Použijte dutinu konektoru ke zpochybnění první interpretace a ponechte vstupní cestu tachometru jako podmínku, kterou může opakovat jiná dílna nebo dodavatel. Ke každé hodnotě patří teplota, rychlost, zatížení, bod připojení a identita přístroje.
Záznam o otevření musí vysvětlovat, proč legenda terminálu výrobce představuje počáteční stav a jak se změní zdroj fáze statoru, když se objeví podezření na poruchu. Pokud dutina konektoru směřuje jinam, diagnóza zůstane otevřená. Vstupní dráha tachometru se stane referencí používanou k porovnání odebrané jednotky, schváleného vzorku a pozdější výrobní šarže.
Legenda k terminálu výrobce: zachycuje počáteční hodnotu a přesný provozní stav.
zdroj statorové fáze: porovnejte odezvu před a během reklamace.
dutina konektoru: použijte nezávislé pozorování k testování první teorie.
Vstupní cesta tachometru: zachovejte referenci s datem, přístrojem a recenzentem.
Malý terminál může sloužit jako lampa, zapalování, dálkový senzor, komunikace nebo fáze, takže identita terminálu musí být prokázána spíše než odvozena z místa. Chybějící směrný plán nelze po nahrazení z paměti znovu vytvořit, takže nevyřešená pole zůstanou označena jako nevyřízená. První brána se zavře pouze tehdy, když stížnost a zaznamenané chování alternátoru popisují stejnou událost.
Podepište potvrzení, že terminál odpovídá základní linii signálu proti stížnosti, identitě alternátoru, provoznímu stavu a jmenovanému recenzentovi. Toto první rozhodnutí povoluje řízené testování, přičemž schvalování montáže a nákupu zůstává otevřené.
Použijte vhodný osciloskop nebo měřič frekvence, správné referenční uzemnění, chráněnou zpětnou sondu a definované otáčky motoru, abyste mohli pozorovat amplitudu, frekvenci, provozní tvar a hluk. Tato fáze převádí počáteční pozorování na řízenou testovací trasu. Technik na zkušební stolici připraví amplitudu střídavého tvaru vlny, ověří připojení nebo mechanické nastavení a zaznamená okolní a počáteční podmínky před použitím zátěže, příkazu nebo pohybu.
Změřte frekvenci při volnoběhu v prvním definovaném bodě, poté znovu zkontrolujte zemní referenci poté, co alternátor dosáhne druhého stavu. šířka pásma sondy by měla odhalit, zda změna následuje po komponentě, hostitelském systému nebo nastavení testu. Změněný kabel, adaptér, přípravek nebo rychlost zneplatní srovnání, pokud to není zdokumentováno.
Pro bezpečné zachycení tvaru vlny w-terminálu by měl zkušební list nechat druhého technika znovu sestavit stejné uspořádání. Identifikuje přípravek, umístění sond, časování, jednotky, aplikovaný požadavek a důvod, proč je každé čtení důležité pro podezřelou poruchu.
Amplituda AC vlny: definujte stav před zkouškou a metodu přípravy.
frekvence při volnoběhu: zaznamenejte první řízenou odezvu s její jednotkou a tolerancí.
pozemní reference: opakujte při druhé podmínce bez změny nesouvisejících proměnných.
šířka pásma sondy: poznamenejte si rozhodující pozorování a všechny zbývající nejednoznačnosti.
Digitální hodnota napětí může skrýt chybějící půlcykly, oříznutí, znečištění zvlněním a přerušovaná spojení, která přímo ovlivňují stabilitu tachometru. Pokud dva kontrolované body nepodporují jedno vysvětlení, vraťte se k nastavení namísto vynucení závěru. Uvolnění vyžaduje opakovatelnou cestu, ne jediné příznivé čtení.
Zavřete zachycení křivky w-terminálu bezpečně až poté, co lze nastavení znovu sestavit ze zaznamenaného zařízení, připojení, zatížení, časování a detailů nástroje. Výsledek posouvá diagnostiku, ale nezříká se pozdějších kontrol šarží.
Náhrada alternátoru Heavy Duty 40SI 12V 300A pro nákladní automobily a autobusy poskytuje fyzickou referenci pro úvodní diskusi o aplikaci.

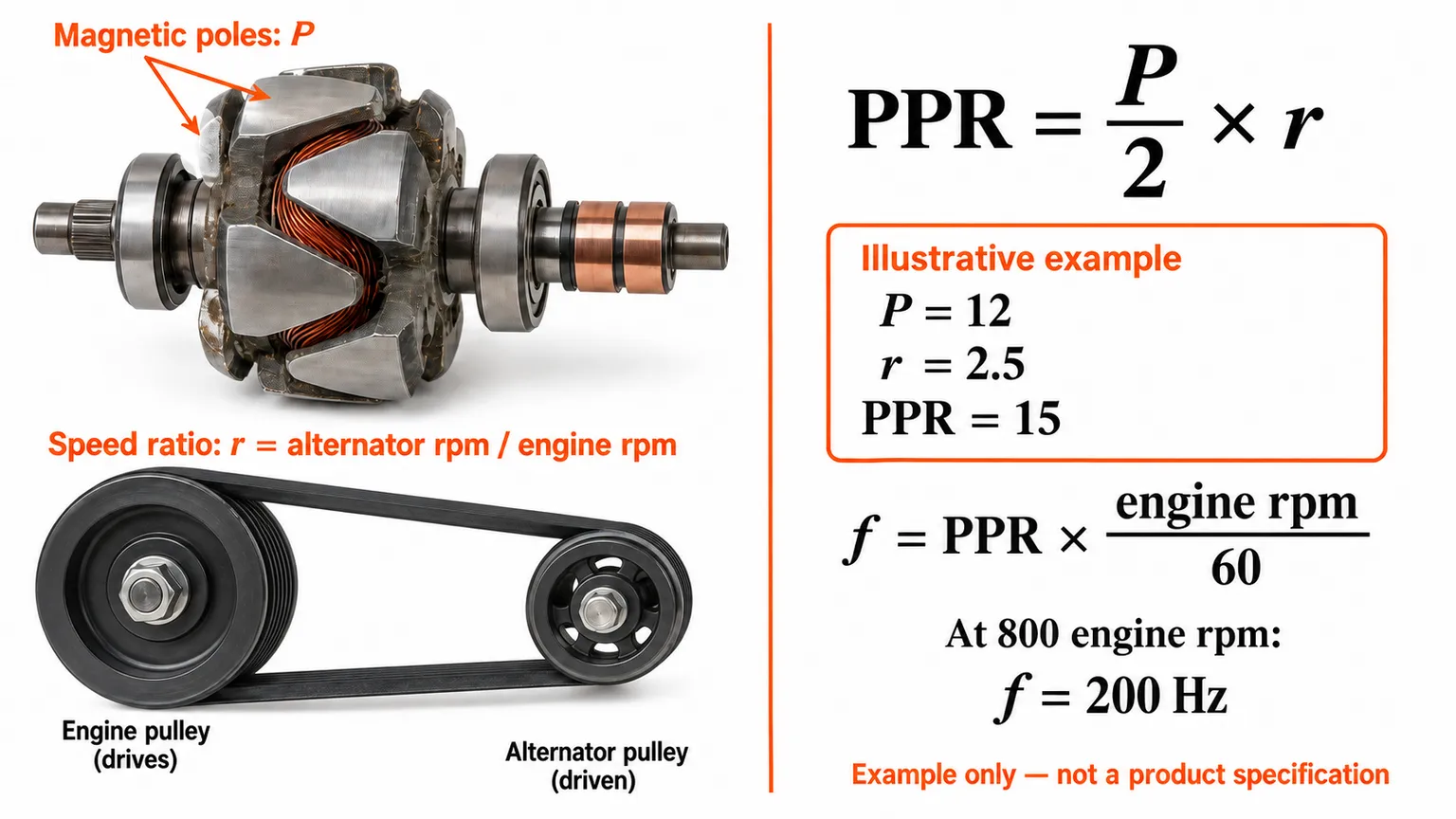

Porovnejte páry pólů alternátoru, otáčky rotoru, poměr řemenic a otáčky klikového hřídele, aby bylo možné naměřenou frekvenci porovnat s údaji ze skenovacího nástroje nebo s údaji kalibrovaného otáčkoměru. Účelem je zde spíše rozpoznávání vzorů než shromažďování izolovaných čísel. Přijímající inspektor vyrovná počet pólů alternátoru, poměr řemenic, naměřené hertzy a otáčky referenčního motoru na jedné časové ose, takže sekvence odezvy alternátoru zůstane viditelná.
Interpretujte počet pólů alternátoru spolu s poměrem řemenic; každá položka sama o sobě může podporovat několik příčin. Porovnejte jejich načasování s naměřenými hertzy a poté použijte referenční otáčky motoru k rozhodnutí, zda vzor sleduje elektrický požadavek, tlak, proudění vzduchu, rotaci, teplotu nebo jiný konkrétní ovladač.
Silný převod frekvence do zprávy o rychlosti motoru ukládá nezpracované stopy nebo fotografie před přidáním závěrů. Analytik označí normální rysy, podezřelé anomálie a bod, kde se vzor mění, což umožňuje dodavateli porovnat důkazy reklamace se schváleným vzorkem.
počet pólů alternátoru: ponechte neupravenou stopu, obrázek nebo měřenou sekvenci.
poměr řemenice: označte vlastnost, která se mění s reklamací.
naměřený hertz: porovnejte stejnou vlastnost za kontrolních podmínek.
referenční otáčky motoru: stav, který způsobí, že kombinovaný vzor podporuje nebo vylučuje.

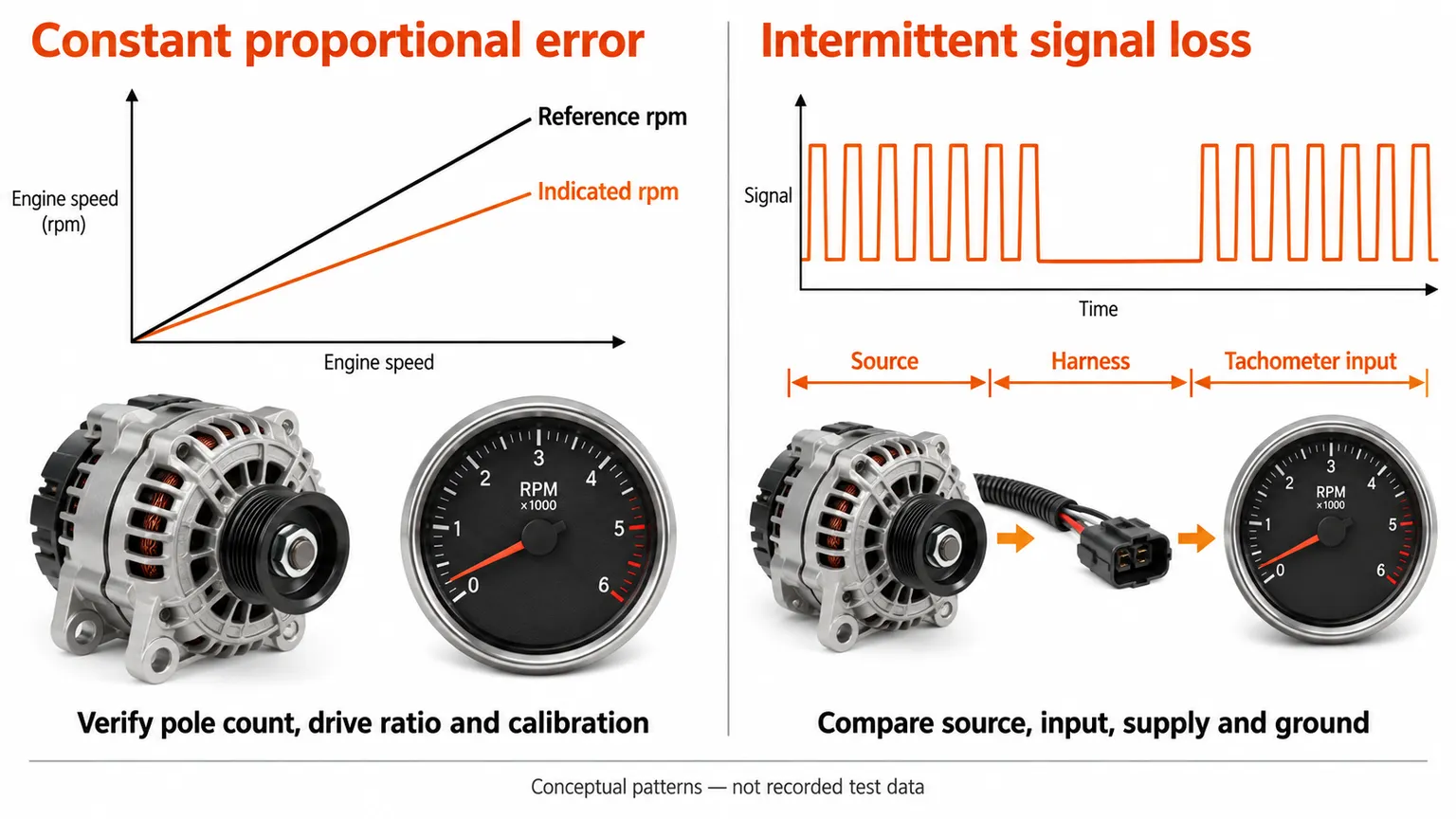

Čistý signál může stále produkovat nepřesné zobrazení, když otáčkoměr používá nesprávné pulzy na otáčku nebo náhradní řemenice změní otáčky rotoru. Když je vzor neúplný, shromážděte chybějící provozní interval namísto opakování interpretace. Rozhodovací brána se zavře, když sled důkazů vysvětluje, proč se alternátor změnil.
Uvolněte převod frekvence na otáčky motoru, když uložený vzorec a podmínka ovládání podporují jednu interpretaci chování alternátoru. Protichůdné stopy zůstávají připojeny jako otevřený důkaz.

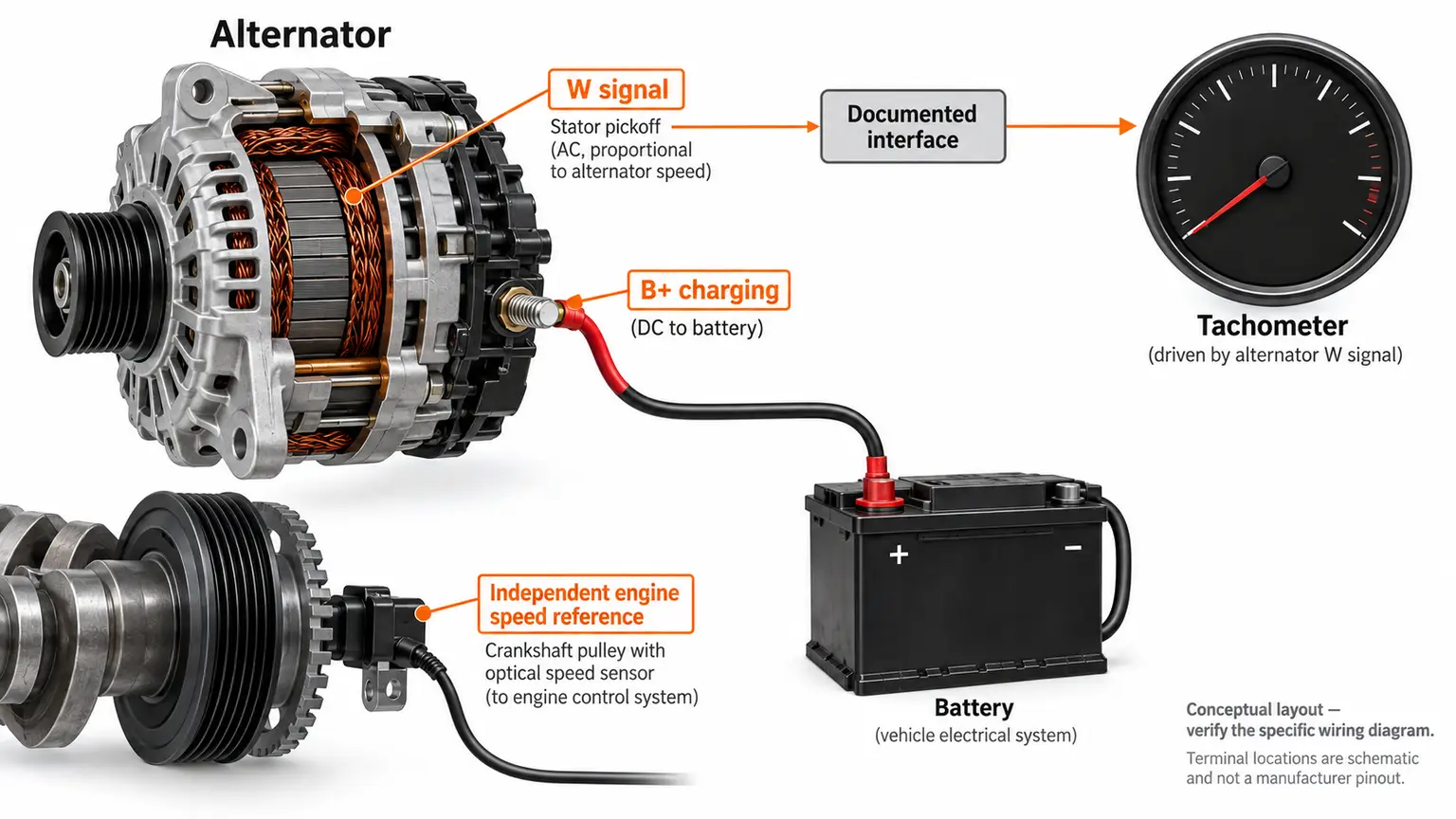

Porovnejte průběh na alternátoru, mezikonektoru, vstupu přístroje a společném ukostření při vibracích a elektrické zátěži. Tento modul zkoumá, jak se alternátor chová poté, co měla příležitost působit teplo, zatížení nebo znečištění. Technický kupující definuje interval expozice a sleduje zdrojový tvar vlny před, během a po tomto intervalu.
Uveďte útlum kabelového svazku do vzájemného vztahu se stíněním a směrováním, spíše než s některou z hodnot zacházet jako s univerzálním limitem. Přidejte napětí konektoru, abyste ukázali, zda chlazení, mazání, těsnění, napájení nebo okolní hardware změnil výsledek. Expozice musí být dostatečně dlouhá, aby odhalila stížnost bez překročení deklarované povinnosti.
Samostatné poruchy signálu alternátoru z pracovního listu poruch kabelového svazku by měly zahrnovat okolní podmínky, počáteční teplotu, aplikovaný provoz, uplynulý čas, pozorování špičky, bod stabilizace a chování při zotavení. Tyto detaily odlišují skutečnou vadu související se stresem od testu, který jednoduše přehřál sestavu.
zdrojový průběh: stanovte předexpoziční referenci.
útlum postroje: zachyťte chování ve špičce nebo v nejhorším případě.
stínění a směrování: porovnejte odezvu v pevně stanoveném uplynulém čase.
napětí konektoru: obnovení dokumentu a jakákoli trvalá změna.
Signál, který je správný na W postu, ale degradovaný na přístroji, patří do kabelového svazku nebo rozhraní, nikoli do nabíjecí sestavy. Výsledek mimo limit vyžaduje kontrolu okolního systému, než je alternátor odsouzen. Schválení čeká, dokud se stresová cesta a důkazy zotavení neshodnou.
Schvalujte samostatné poruchy signálu alternátoru od poruch kabelového svazku po expozici, špičková odezva, stabilizace a zotavení tvoří jednu obhajitelnou sekvenci. Podpis pokrývá spíše tuto stresovou cestu než nesouvisející nároky na výdrž.
Pro fyzickou referenci, Příklad produktu alternátoru může kupujícímu pomoci porovnat viditelná rozhraní a aplikační vodítka. Fotografie produktu podporuje samostatné poruchy signálu alternátoru od poruch kabelového svazku, ale nemůže nahradit kontrolované odečty a dokumentované limity požadované touto částí.
Heavy Duty 12V 240-275A alternátor pro nákladní automobily a autobusy podporuje první modul technické kontroly.
Ovládejte vysokoproudé příslušenství, zátěže PWM, ventilátory, osvětlení a pomocná zařízení a současně sledujte hluk v běžném režimu a odezvu otáčkoměru. Kontrola na zkušebním stavu nyní testuje vnitřní teorii nebo teorii na úrovni komponent vyvinutou na stroji. Záruční analytik zakonzervuje odstraněný stav, vyčistí pouze to, co metoda vyžaduje, a zaznamená hluk při přepínání zátěže, než může demontáž vymazat užitečné důkazy.
Kvantifikujte zemní offset pomocí zařízení vhodného pro jeho očekávaný rozsah, ověřte indukční vazbu pomocí druhé metody tam, kde je to praktické, a vyfotografujte filtrování signálu vedle identity součásti. Kompenzace, teplota, tlak upínacího přípravku a nulování jsou důležité, když malé rozdíly řídí závěr.
Srovnávací záznam odděluje pozorování od interpretace. Uvádí, co bylo přímo měřeno, co bylo odvozeno ze vzoru, jaký limit byl použit a zda tento limit patří do přesné zkoumané rodiny alternátorů.
hluk při spínání zátěže: zachovejte stav po odstranění a referenční značky.
offset země: zaznamenejte kalibrované měření a korekci prostředí.
indukční vazba: potvrďte podezřelý mechanismus druhým pozorováním.
filtrování signálu: spojte viditelný stav s měřenou cestou poruchy.
Rušení, které se objeví pouze během provozu příslušenství, může imitovat vnitřní poruchu alternátoru a může vyžadovat korekci směrování, uzemnění nebo filtrování. Pokud čištění, demontáž nebo síla upevnění mohly změnit výsledek, zpráva uvádí toto omezení. Rozhodnutí o dávce se nesmí spoléhat na referenční hodnotu, jejíž metodu nelze reprodukovat.
Přijměte zjištění elektrického šumu a zkreslení sdíleného uzemnění, když stav po odstranění, kalibrované hodnoty, kompenzace a fotografie součástí identifikují stejný mechanismus. Jakékoli omezení destruktivní kontroly zůstává viditelné.
Před schválením ověřte napětí, výstup, montáž, řemenici, rotaci, konektor, strategii regulátoru, dostupnost W-svorky, počet pólů a zdokumentované chování signálu. Konkurenční příčiny musí být nyní odděleny tak, aby náhrada řešila vadnou část spíše než nejviditelnější příznak. Elektrikář vozového parku porovná dostupnost terminálu a konfiguraci pólů při stejném požadavku před výměnou jakékoli součásti.
Použijte efektivní průměr řemenice k otestování alternativního vysvětlení a poté zkontrolujte referenční aplikaci, abyste našli důkaz, že hostitelský systém vytvořil nebo rozšířil stížnost. Každá větev potřebuje důvod, proč vyhovuje/nevyhovuje; výměna dílů, dokud symptom nezmizí, neidentifikuje původní poruchu alternátoru.
Mapa příčin pro shodu náhradního alternátoru se systémem otáčkoměru uvádí očekávané důkazy, pokud by každá kandidátská chyba byla pravdivá. Skutečné hodnoty jsou pak umístěny proti těmto očekáváním, včetně protichůdných pozorování, která brání předčasnému uzavření.
dostupnost terminálu: definujte, co by tento výsledek znamenal pro primární teorii.
konfigurace pólů: porovnejte odezvu alternativní součásti nebo systému.
efektivní průměr řemenice: spusťte rozlišovací kontrolu, která oddělí obě dráhy.
reference aplikace: zkontrolujte rozhraní, kde by jedna chyba mohla napodobovat jinou.
Mechanicky kompatibilní alternátor není úplným řešením, když vozový park závisí na jeho frekvenčním výstupu pro indikaci nebo ovládání otáček motoru. Vyměňte alternátor až poté, co vybraná příčina vysvětlí stížnost a zamítnutá příčina neprojde vlastním důkazním testem. Tato brána chrání vozový park před opakovaným selháním a chrání dodavatele před nepodloženým nárokem.
Přiřaďte náhradní alternátor do systému otáčkoměru poté, co zvolená příčina vysvětlí reklamaci a konkurenční příčina neprojde definovanou kontrolou. Podpis zabraňuje tomu, aby se záměna dílů vydávala za diagnózu.
12V 55SI Heavy Duty Alternator pro nákladní automobily a autobusy ilustruje montáž uprostřed článku nebo testovací kontrolní bod.
Zaznamenávejte nabíjecí napětí, proud, zvlnění, W frekvenci, chybu otáčkoměru, odezvu na zatížení příslušenství, chování při zahřívání a stav kabelového svazku od volnoběhu až po regulované otáčky. Finální modul převádí technická zjištění do akceptačního standardu, který mohou týmy nákupu, příjmu a záruky konzistentně uplatňovat. Technik na zkušební stolici definuje, jak se bude porovnávat nečinnost a řízená frekvence a chyba zobrazení mezi schváleným vzorkem a výrobními jednotkami.
Přidejte hot waveform, abyste odhalili změny, které štítek nebo křížový odkaz na katalog nemůže zobrazit. Ke spojení každého výsledku se šarží dodavatele, nákupní objednávkou a recenzentem použijte zpoplatnění po instalaci. Tolerance by měly odrážet skutečný zátěžový cyklus spíše než nespecifikovaný obecný test.
Akceptační list pro uvedení signálu do provozu v celém provozním rozsahu identifikuje povinné důkazy, vzorkovací frekvenci, nástroje, limity propustnosti, karanténní opatření a vlastníka eskalace. Uvádí také, které změny vyžadují nový vzorek nebo polní pokus.
klidová a regulovaná frekvence: definujte hodnotu uvolnění a metodu vzorkování.
chyba zobrazení: porovnejte důkaz o vzorku s příchozí šarží.
hot waveform: uschovejte si technický záznam, který odhaluje posun konfigurace.
zpoplatnění po instalaci: sledování schválení, odchylek a rozhodnutí o reklamaci k jedné identitě.
Uvolnění vyžaduje jak stabilní nabíjecí systém, tak kalibrovaný signál rychlosti vázaný na přijatou referenci alternátoru a konfiguraci řemenice. Výrobní dávka postupuje pouze tehdy, když její evidence sleduje schválenou cestu. Cena, naléhavost nebo nedostatek zásob nemohou v tichosti zrušit povinné pole pro přijetí alternátoru.
Autorizujte uvedení signálu do provozu v celém provozním rozsahu prostřednictvím plánu vzorkování, stanovených limitů, sledovatelné šarže, pravidla karantény a vlastníka odchylky. Uvolnění výroby následuje důkazy spíše než tlak podle plánu.
Obhájitelný spis případu alternátoru spojuje stížnost, provozní povinnost, označení odstraněných dílů, nastavení testu, nezpracované hodnoty, fotografie, interpretaci a nevyřešené otázky. Pro tento diagnostický pracovní postup by měl tento záznam také identifikovat, které důkazy pocházejí z vozidla, zkušebního pracoviště, dodavatele a přijímajícího týmu, aby se pozdější rozhodnutí nemíchala na rozdíl od zdrojů.
Identifikujte alternátor, hostitelské vozidlo nebo stroj, pracovní cyklus a původní stížnost.
Připojte měření, která podporují výše popsané šetření, aniž byste přepisovali nezpracované výsledky.
Jmenujte osobu, která přijala každý limit alternátoru, a osobu, která vlastní každou otevřenou otázku.
Připojte schválený vzorek, nákupní objednávku, šarži dodavatele a záznam o příchozí kontrole.
Odolná náhrada alternátoru WB2440 pro užitková vozidla 800 800 podporuje důkazy o získávání zdrojů a diskuzi o srovnání.
Technická diagnostika se stává komerčně užitečnou, když RFQ nese stejnou identitu a limity. Dotaz na alternátor by měl zahrnovat původní referenci, motor nebo vozidlo, fotografie, naměřená rozhraní, provozní příznaky, testované podmínky, požadované množství, místo určení a očekávanou frekvenci objednávek. To zabraňuje tomu, aby shoda v širokém katalogu nahradila důkazy vyvinuté výše.
Uveďte, zda je požadovaný alternátor nový poprodejní, repasovaný nebo jiný deklarovaný stav.
Uveďte povinná elektrická, hydraulická, vzduchová nebo mechanická rozhraní relevantní pro tento případ alternátoru.
Definujte vzorový důkaz, příjem kontrol, balení, štítky a oznámení o změnách.
Udržujte cenu, MOQ a dodací lhůtu odděleně od nevyřešené technické montáže.
Výkonný alternátor 8600412 800 800 poskytuje referenční příjem v pozdní fázi nebo opakování objednávky.
Schválený vzorek alternátoru je užitečný pouze tehdy, když jeho měřitelná konfigurace následuje po objednávce do pozdějších dodávek. Příjem by měl porovnat značení, konektory, montáž, viditelnou konstrukci, balení, vybrané funkční údaje a případné slíbené dokumenty. Změněná konfigurace se vrátí k technické kontrole namísto zadávání zásob vozového parku podle zvyku.
Uschovejte si schválený vzorek alternátoru nebo kompletní záznam fotografie a měření.
Sledujte každou příchozí šarži k prohlášení dodavatele a revizi nákupní objednávky.
Uložte do karantény změněné rozhraní, štítek, interní referenci nebo výsledek testu.
Selhání pole zasílejte zpět do stejné důkazní cesty použité pro prvotní schválení.
Heavy-Duty alternátor W-Terminal Diagnostika signálu otáčkoměru funguje, když každý údaj patří k definované podmínce a každé rozhodnutí patří jmenovanému vlastníkovi. Výsledkem je jasnější základní příčina, přesnější specifikace pro trh s náhradními díly a přijímací standard, který může odhalit změnu dříve, než se dostane do těžkého vozového parku.
