Odpowiedź bezpośrednia: Wytrzymały wentylator chłodnicy jest dobierany jako część zainstalowanego modułu chłodzącego, a nie tylko pod względem średnicy i liczby łopatek. Zdefiniuj stronę obserwacji obrotu wału, zidentyfikuj zamierzony przepływ powietrza przez pakiet chłodnicy, porównaj nachylenie i wychylenie łopatek oraz zmierz średnicę, pilot, okręg śrub, głębokość piasty, przesunięcie, luz końcówek i osiowe zachodzenie na siebie osłony. Zanim zrzucisz winę na wentylator, sprawdź napęd wentylatora, chłodnicę, chłodnicę powietrza doładowującego, uszczelnienie i stan osłony. Jeżeli nieoznaczonemu kandydatowi brakuje możliwych do prześledzenia dowodów dotyczących osiągnięć lub zastosowania, należy użyć strzeżonej próbki; próba przykręcenia nie może wykazać odpowiedniego przepływu powietrza ani trwałości.
Ten przewodnik jest przeznaczony dla flot, dostawców systemów chłodzenia, warsztatów sprzętowych i importerów. Zespół Elecdury Kategoria wentylatora chłodzącego o dużej wytrzymałości jest punktem wyjścia po zmierzeniu zainstalowanego modułu.
Określ, czy obrót jest widziany od strony napędu, czy od strony chłodnicy. Zaznaczyć powierzchnie zdemontowanego wentylatora od strony silnika i chłodnicy oraz wskazać kierunek wału zgodnie z informacjami serwisowymi. Oddzielnie udokumentować planowany przepływ powietrza przez chłodnicę i stos chłodnicy powietrza doładowującego. Rotacja i przepływ powietrza są powiązane poprzez geometrię ostrza; żadnego z nich nie można bezpiecznie wywnioskować z drugiego bez określonego punktu widzenia.

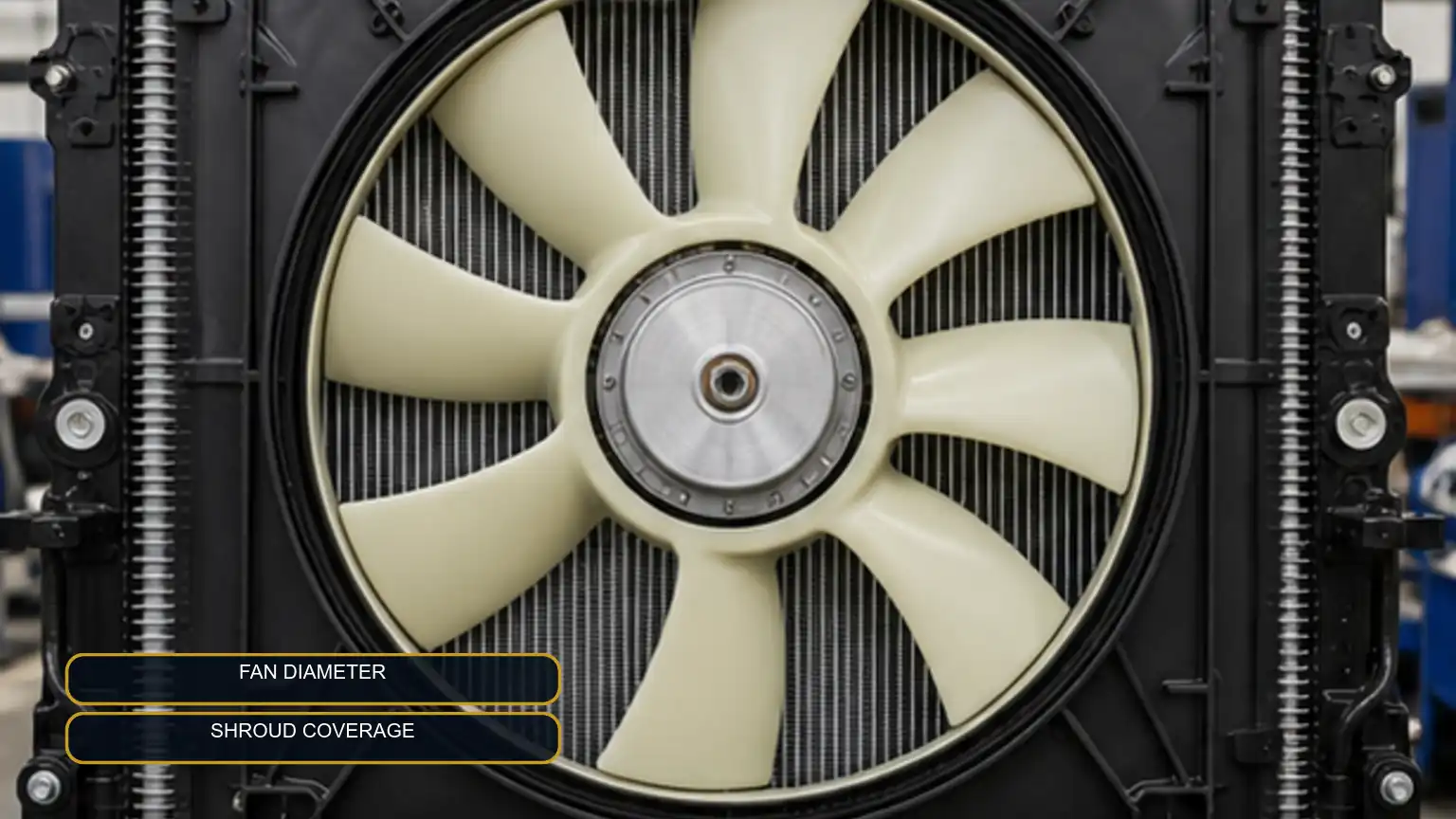

Kompletna, wytrzymała chłodnica, osłona, piasta i wielołopatkowy wentylator chłodzący, patrząc od strony silnika.
Przed demontażem sfotografuj orientację wentylatora, typ napędu, osłonę, pakiet chłodnicy, węże, osłony i pobliskie konstrukcje. Poszukaj odwróconej wcześniejszej instalacji, brakujących sekcji osłony, uszkodzonych uszczelek, ścieżek recyrkulacji lub wentylatora pracującego niecentralnie.
Pomiar |
Odniesienie |
Ryzyko, jeśli się mylisz |
|---|---|---|
Średnica wentylatora i luz końcówki |
Środek piasty i pełny obwód osłony |
Obejście kontaktowe lub powietrzne |
Koło pilota i śruby |
Gotowe powierzchnie montażowe |
Mimośród lub niebezpieczne mocowanie |
Głębokość piasty i przesunięcie |
Płaszczyzna mocowania napędu |
Nieprawidłowe położenie osiowe |
Osiowe zachodzenie osłony |
Gardło osłonowe i płaszczyzna wentylatora |
Zmniejszona skuteczność osłony |
Zapisz miernik i punkt odniesienia na każdym zdjęciu. Sprawdź cały obwód, ponieważ uszkodzone mocowania lub przesunięty silnik mogą powodować nierówny luz, nawet jeśli jedna strona wydaje się akceptowalna.
Umieść usunięte i potencjalne wentylatory w tej samej orientacji. Porównaj podziałkę łopatek, cięciwę, skos, krawędzie natarcia i spływu, cechy pierścienia lub końcówki, przejście piasty, materiał i dowolną tożsamość formowania. Nie zmuszaj kandydata do równoważności tylko dlatego, że ma tę samą średnicę i liczbę ostrzy.

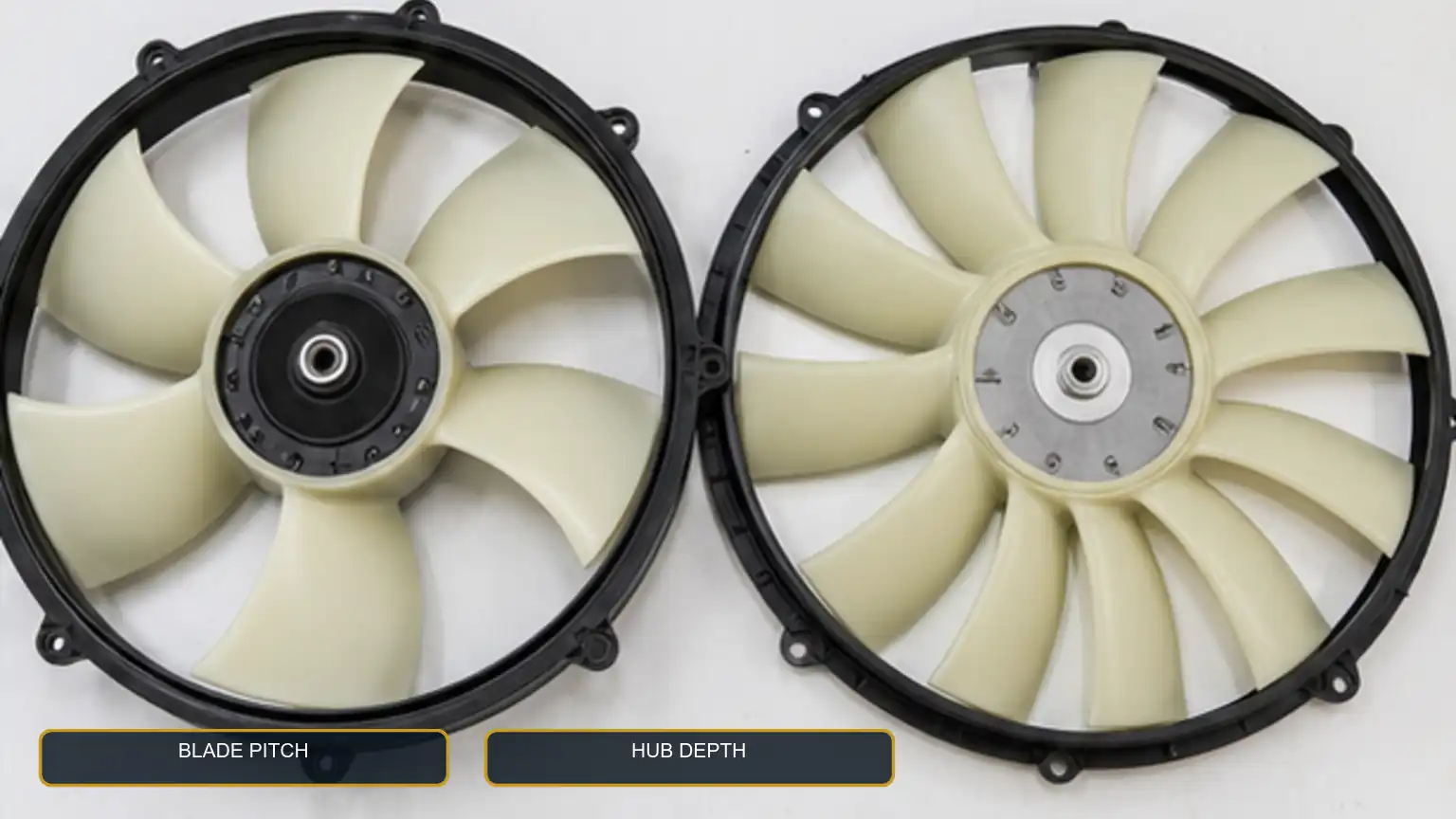

Porównanie dwóch wytrzymałych, formowanych wentylatorów chłodzących z góry pod względem liczby łopatek, skoku, obrotu i głębokości piasty.
Zmiana geometrii może mieć wpływ na przepływ powietrza, zapotrzebowanie mocy, hałas, naprężenia i interakcję z osłoną. Jeżeli dane dotyczące wydajności lub zatwierdzona ścieżka zastosowania są niedostępne, należy oznaczyć niepewność i ograniczyć kandydata do kontrolowanej próbki w ramach autoryzowanego badania pojazdu.
Po bezpiecznej instalacji i sprawdzeniu prześwitu należy zastosować procedury chronione w celu potwierdzenia stanu napędu, obrotów wentylatora i lokalnego kierunku przepływu powietrza. Następnie oceń układ chłodzenia, korzystając z określonych obserwacji eksploatacyjnych lub przyrządów pojazdu. Rejestruj temperatury, obciążenie, sterowanie lub prędkość wentylatora, czystość modułu, uszczelnienie i warunki środowiskowe.

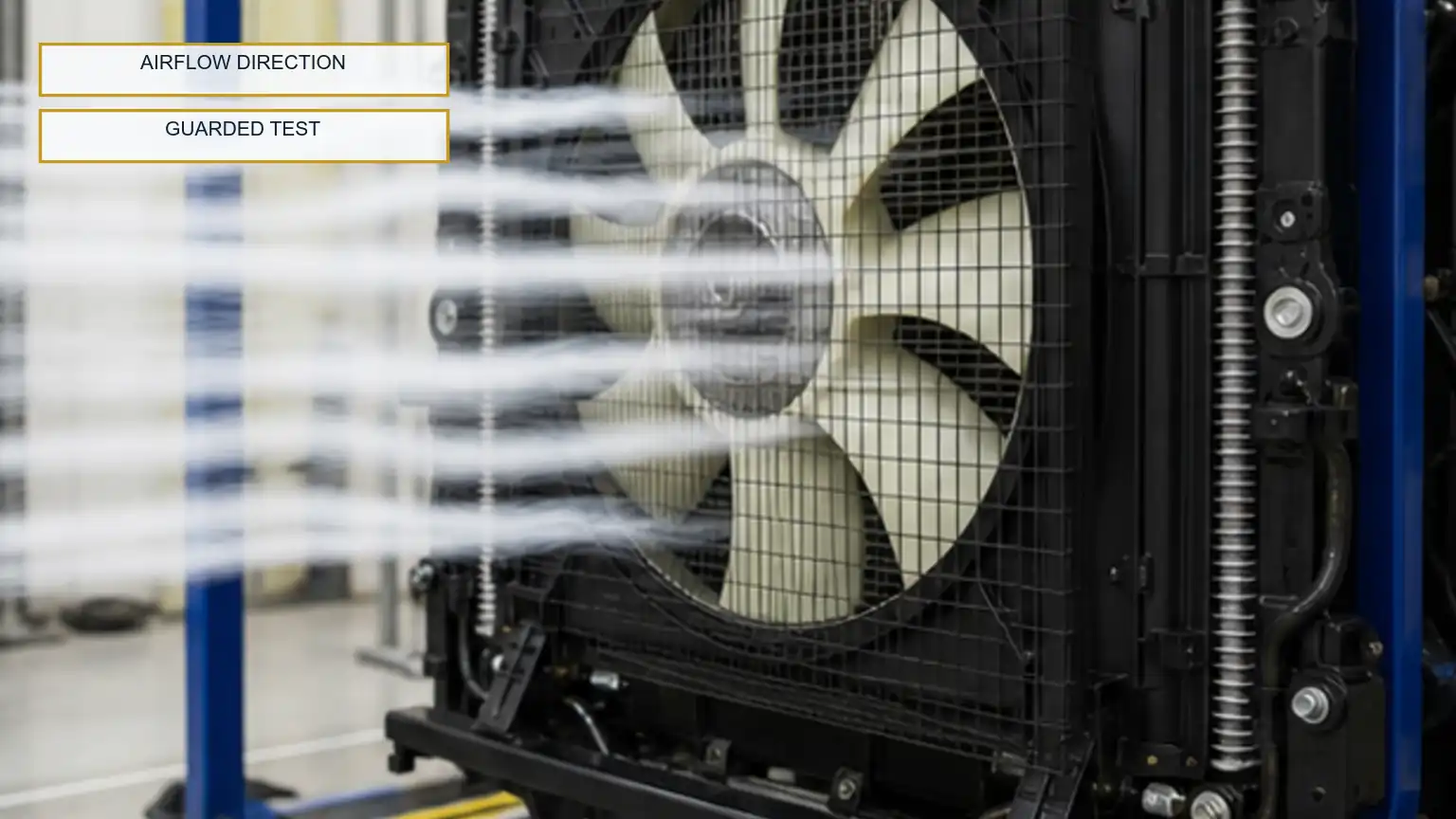

Wytrzymały zespół chłodnicy i wentylatora pracujący w strzeżonym stanowisku do testowania przepływu powietrza z widocznymi strumieniami przepływu.
Zasoby AMCA dotyczące testów i krzywych wentylatorów ilustrują, dlaczego wydajność przepływu powietrza należy do określonego systemu i warunków testowych. Czek streamerowy lub papierowy jest przydatny jedynie w celu uzyskania wskazówek; nie może ustalić certyfikowanej wartości przepływu powietrza ani całkowitego wyniku oddawania ciepła.
Użyj dokładnej specyfikacji wentylatora kontrolowanego przez producenta pojazdu, silnika lub napędu wentylatora, jeśli jest ona dostępna. Ten przewodnik nie zezwala na zmianę średnicy, skoku, liczby łopatek, materiału, prędkości, rozmieszczenia elementów dystansowych, strategii napędu wentylatora lub konfiguracji osłon. Zmiany te mogą zmienić obciążenia i marginesy bezpieczeństwa wykraczające poza decyzję dotyczącą montażu.
Identyfikacja pojazdu, silnika, modułu chłodzącego i napędu wentylatora
Obrót w widoku nazwanym i zamierzony kierunek przepływu powietrza
Usunięto numer wentylatora i zdjęcia obu twarzy
Średnica, pilot, rozstaw śrub, głębokość piasty, przesunięcie i geometria ostrza
Luz wierzchołkowy, zachodzenie osiowe, stan rdzenia i uszczelnienia
Wymagana ilość, miejsce docelowe, opakowanie i właściciel testu próbki
Wypełniony rekord wyślij za pośrednictwem Zapytanie ofertowe dotyczące wentylatora chłodzącego Elecdura . Zamiast zwracać ogólną nazwę aplikacji, poproś dostawcę o udzielenie odpowiedzi na każde pole kierunkowe i wymiarowe.
Nie, chyba że określono punkt widzenia. Zgodnie z ruchem wskazówek zegara od strony napędu może być przeciwnie do ruchu wskazówek zegara po przeciwnej stronie, a sam obrót nie określa nachylenia łopatek ani wynikającego z tego przepływu powietrza. Zrób zdjęcie zainstalowanego wentylatora z wskazanego punktu widzenia, zaznacz powierzchnie od strony silnika i chłodnicy, zapisz obroty wału w informacjach serwisowych i udokumentuj przewidywany przepływ powietrza przez moduł chłodzący. Porównaj geometrię łopatek i przesunięcie piasty z zatwierdzonym wentylatorem; nigdy nie odwracaj działania nieodpowiedniego wentylatora i zakładaj, że będzie on działał prawidłowo.
Liczba ostrzy opisuje tylko jedną widoczną cechę. Wentylatory z tą samą liczbą łopatek mogą różnić się średnicą, cięciwą, skokiem, skosem, konstrukcją pierścienia lub końcówki, materiałem, głębokością piasty, pilotem, rozmieszczeniem śrub, wyważeniem, dopuszczalną prędkością, przepływem powietrza, poziomem hałasu i zapotrzebowaniem na moc. Użyj liczby ostrzy, aby pomóc zidentyfikować jednostkę, a nie ją zatwierdzić. Przed wypuszczeniem części zamiennej wymagane jest zgłoszenie serwisowe, liczba gotowych wentylatorów, kompletna geometria, powiązanie osłony i kontrolowane dowody działania.
Użyj stałej piasty lub punktu odniesienia i zmierz głębokość wentylatora, głębokość osłony, zachodzenie osiowe, promieniowy luz końcówek oraz odstęp od chłodnicy, chłodnicy powietrza doładowującego, przewodów, silnika i osłon. Jeśli to możliwe, sfotografuj cały obwód, ponieważ przesunięty silnik lub uszkodzona osłona mogą powodować nierówny luz. Porównaj ze specyfikacją pojazdu lub układu chłodzenia. Wentylator umieszczony centralnie na zdjęciu może nadal znajdować się zbyt daleko do przodu lub do tyłu, aby skutecznie wykorzystać osłonę.
Metody te mogą wskazywać lokalny kierunek podczas testu strzeżonego, ale nie mierzą całkowitego przepływu powietrza, ciśnienia, odprowadzania ciepła, wydajności ani wydajności przy obciążeniu drogowym. Na streamer może również wpływać recyrkulacja i lokalne turbulencje. Używaj go wyłącznie do kontroli kierunku, a następnie wykonaj zatwierdzony test operacyjny lub test przyrządowy. Rejestruj stan napędu wentylatora, prędkość, temperaturę, stan modułu i testuj zabezpieczenia. Nie rozszerzaj obserwacji stacjonarnej na twierdzenie dotyczące każdego cyklu pracy.
Poproś o identyfikowalną tożsamość dostawcy, zadeklarowany numer i stan wentylatora, zdjęcia strony napędu i chłodnicy, średnicę, pilot, rozstaw śrub, rozmiar otworu, głębokość i przesunięcie piasty, liczbę i geometrię łopatek, zamierzony punkt obrotu, zamierzony kierunek przepływu powietrza, informacje o materiale lub konstrukcji dostępne u źródła oraz zabezpieczenie opakowania. Porównaj te pola z zainstalowanym modułem. Jeśli nie można potwierdzić tożsamości, szybkości lub przydatności aplikacji, ogranicz kandydata do kontrolowanej próbki, zamiast traktować podobieństwo wizualne jako aprobatę produkcji.
