Прямой ответ: диагностируйте пневматическую муфту вентилятора Mack как цепочку: потребность в охлаждении и электронная команда, переключение регулирующего клапана, давление и направление воздуха, движение привода вентилятора и утечка, а также фактическая реакция модуля охлаждения. Вентилятору, который работает часто, можно дать правильную команду; вентилятору, который не включается, возможно, не хватает воздуха или электрического управления, а не сцепления. Прежде чем подавать цеховой воздух, определите грузовик, двигатель, точный привод, логику соленоида и применимую процедуру обслуживания. Производите замену только после того, как неисправное соединение и все поля монтажа, концентратора, вентилятора, порта и зазора задокументированы.
Метод предназначен для техников автопарков, мастерских по ремонту тяжелых грузовиков, специалистов по ремонту и покупателей запчастей. Используйте Elecdura категория муфты вентилятора для тяжелых условий эксплуатации после того, как известны архитектура управления и полная идентичность привода.
Запишите, когда возникла жалоба: холодный запуск, холостой ход с включением кондиционера, дорожная нагрузка, уклон, регенерация, использование замедлителя или остановка. Обратите внимание на состояние охлаждающей жидкости и наддувочного воздуха, потребность в кондиционере, предупреждающие индикаторы, звук или скорость вентилятора, а также на то, запрашивает ли система управления включение. Используйте текущую информацию о сервисном обслуживании Mack и двигателей для получения доступных данных и этапов испытаний.

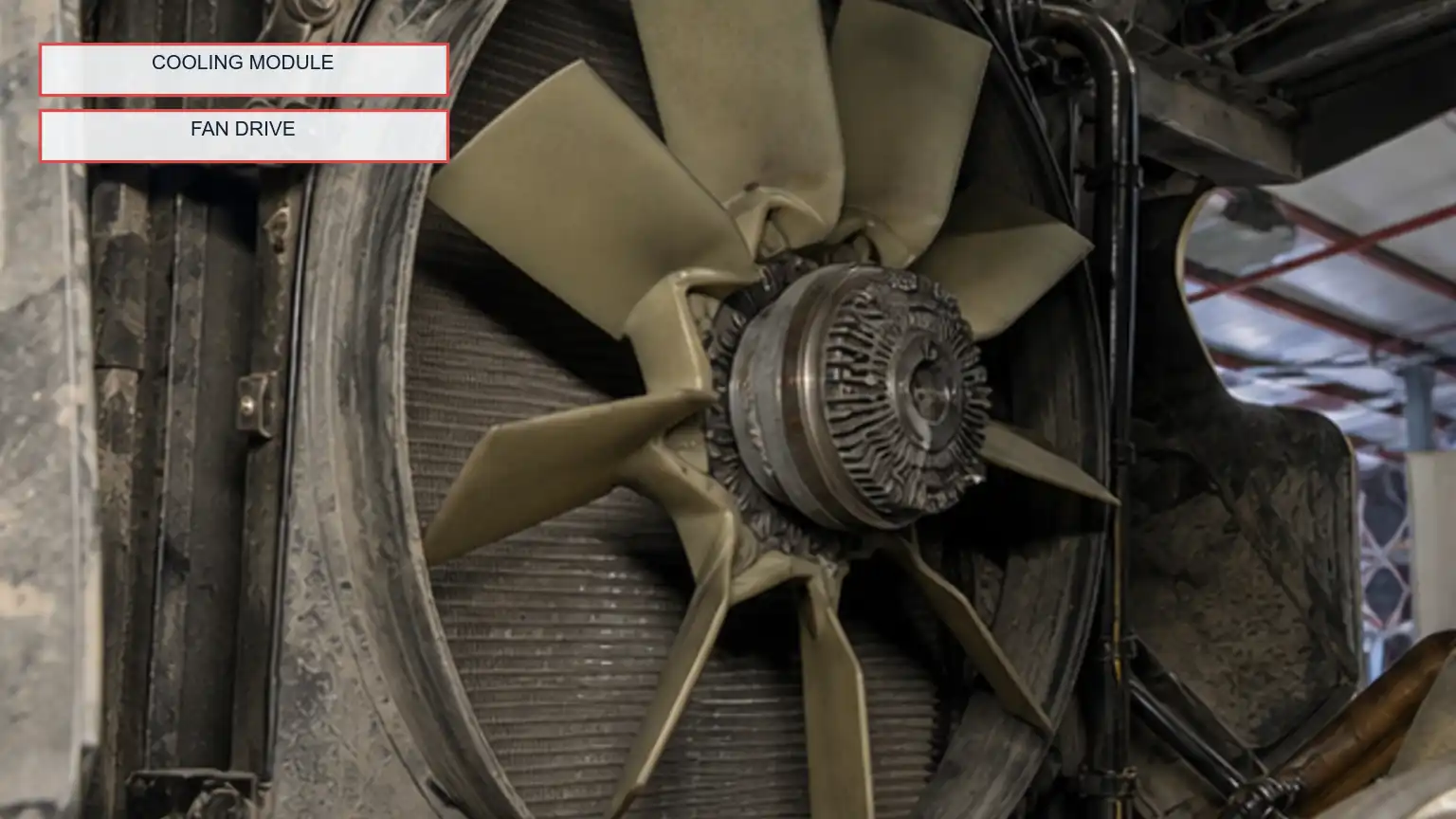

Радиатор, кожух, вентилятор охлаждения и привод вентилятора тяжелого грузовика показаны вместе во время осмотра в стационарной мастерской.
Включение вентилятора при высокой потребности в охлаждении может быть нормальным явлением. Постоянно включенный вентилятор без спроса может указывать на состояние защитного управления, потерю воздуха, неисправность соленоида, проводки или проблему механического привода. Сохранение рабочего контекста предотвращает отделение симптома от его причины.
Отследите источник воздуха, защитные или регулирующие компоненты, впускное и выпускное отверстия соленоида, трубки, фитинги и порт привода вентилятора. Запишите номера деталей, маркировку портов, состояние линии, а также то, является ли установленный клапан нормально открытым или нормально закрытым. Не думайте, что воздух всегда означает взаимодействие; логика управления варьируется.

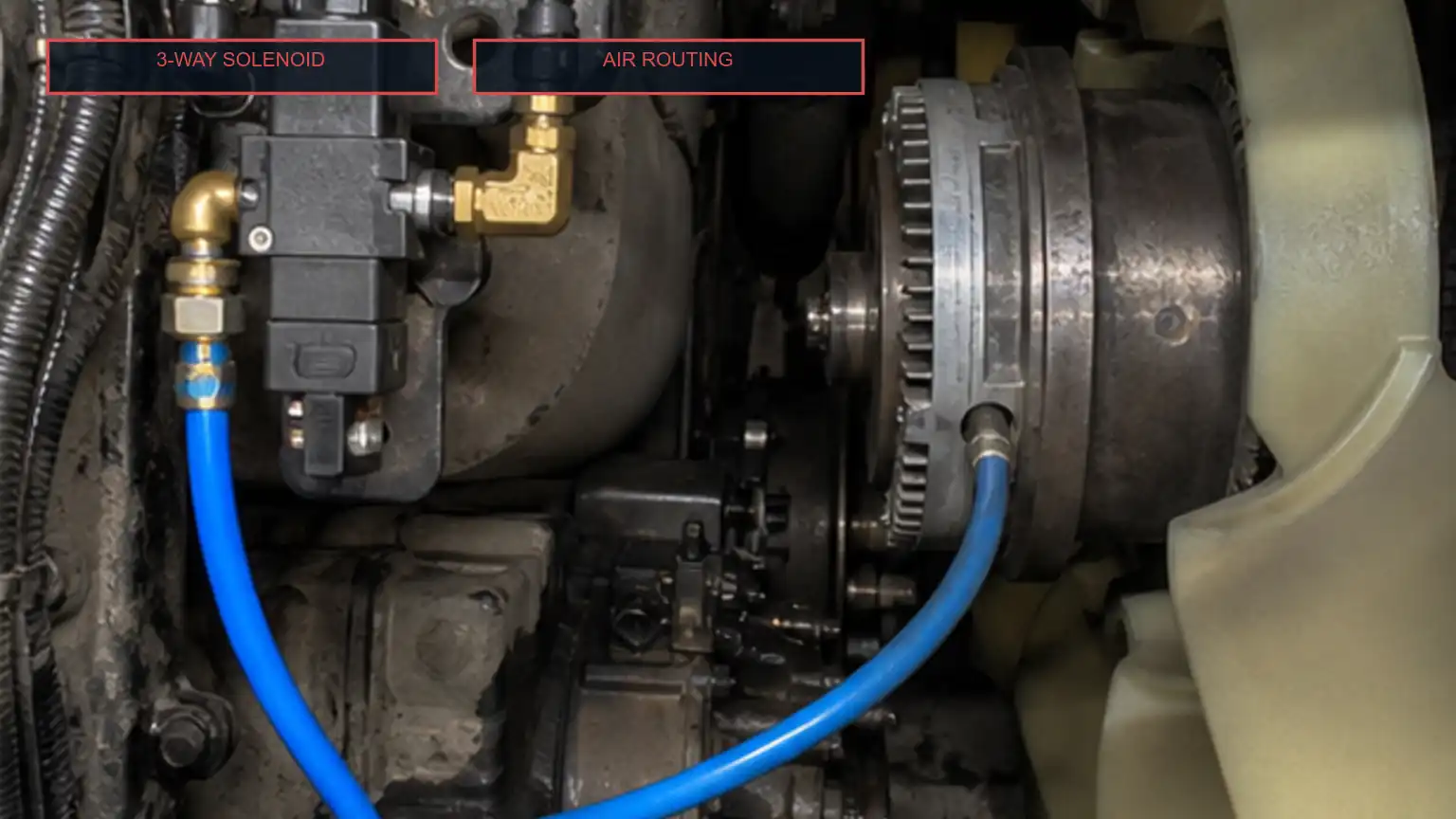

Пневматический воздухопровод муфты вентилятора проведен от трехходового электромагнитного клапана к установленному приводу вентилятора.
В соответствии с разрешенной диагностической процедурой наблюдайте за электрической командой на клапане и контролируемым воздухом на приводе. Документируйте давление, состояние, температуру и место утечки вместо того, чтобы писать «воздух в порядке». Клапан может электрически щелкнуть, но не пропустить или не выпустить воздух; Хороший клапан можно винить в том, что поврежденная трубка или фитинг теряют давление на выходе.
При использовании защитных устройств, регулируемой подачи воздуха и точной процедуры производителя наблюдайте за включением или освобождением, временем срабатывания, внешними утечками и утечками выхлопных газов, состоянием подшипников, трущимися поверхностями, если они исправны, и ненормальным движением. Сохраните полную идентичность удаленного диска вместе с результатами.

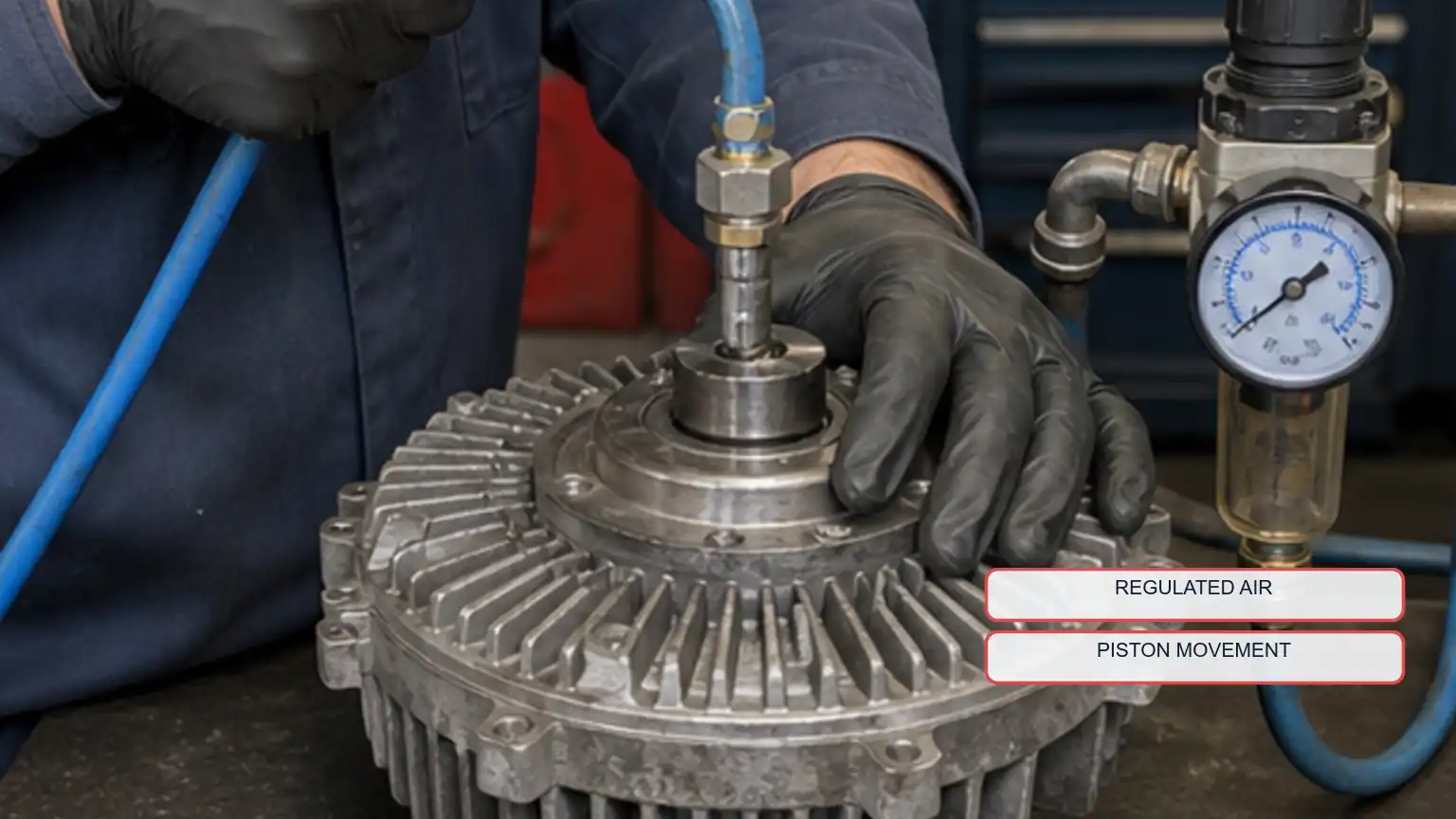

Снятый пневматический привод вентилятора тяжелого грузовика, подключенный к регулируемому воздуху цеха для контролируемого перемещения и проверки утечек.
Контролируемый результат скамейки поддерживает механизм под этим приспособлением. Он не воспроизводит воздушный поток транспортного средства, нагрев, нагрузку на ремень, стратегию управления или периодические неисправности трубок. Если рассматривается возможность использования ремонтного комплекта, убедитесь, что модель привода и инструкции по обслуживанию допускают ремонт, а также определите, какие компоненты входят в его состав.
Потеря крутящего момента или неполное расцепление могут объясняться изменением цвета под воздействием тепла, состоянием футеровки, засорами уплотнений, шероховатостью подшипников, загрязнением воздушных каналов и неравномерным контактом. Сфотографируйте детали в порядке во время авторизованной разборки и сравните их с критериями обслуживания; не делайте вывод об универсальном пределе износа только по внешнему виду.

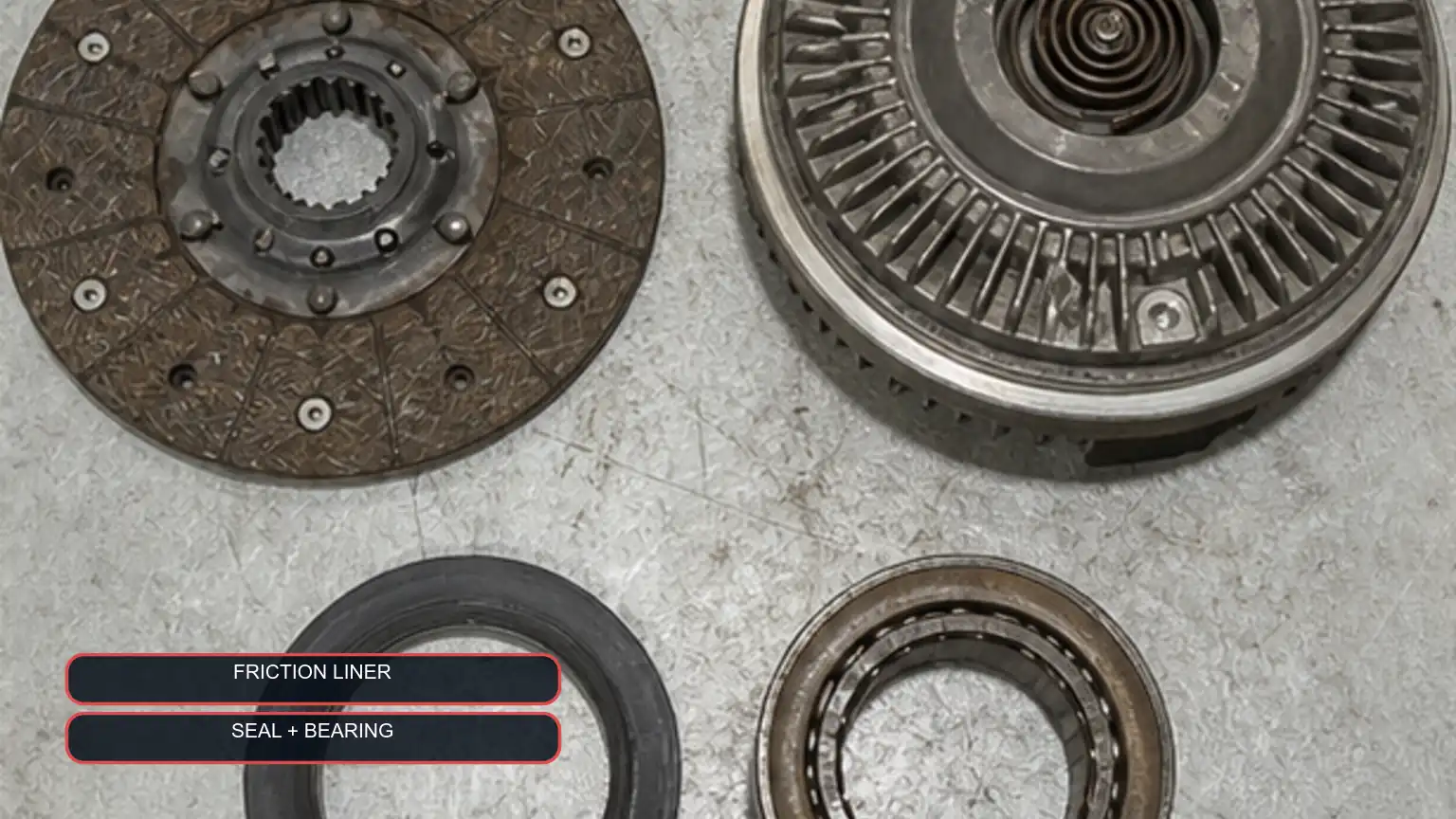

Фрикционные компоненты привода вентилятора, уплотнения и подшипники расположены рядом с неповрежденным блоком для сравнения состояния.
Проверьте характеристики и направление вращения вентилятора, целостность ступицы и лопастей, покрытие кожуха, чистоту радиатора и охладителя наддувочного воздуха, уплотнения модуля и наличие признаков рециркуляции. Привод с механическим включением не может компенсировать перевернутый или неподходящий вентилятор, отсутствие кожуха, блокировку сердечника или другую неисправность системы охлаждения.
Следуйте активной программе диагностики Mack, кампании или процедуре производителя привода вентилятора для конкретной модели, в которой предписывается последовательность испытаний. Эта статья не разрешает обходить управление вентилятором, отключать защитные устройства, подавать нерегулируемый воздух, изменять шаг или диаметр вентилятора, а также восстанавливать неисправный привод.
Слой |
Доказательства для сохранения |
|---|---|
Транспортное средство и спрос |
VIN, двигатель, рабочее событие, данные и команды |
Контроль |
Идентификация клапана, состояние проводки, маршрутизация давления и утечка |
Водить машину |
Полный номер, отклик, ступица, порт, шкив и состояние |
Модуль охлаждения |
Вентилятор, кожух, сердцевина, уплотнения, зазор и поток воздуха. |
Отправьте эти записи, количество, место назначения и заявленное состояние через Запрос предложений по вентиляторному приводу Elecdura . В полезном предложении должна быть указана совместимость привода и системы управления, а не просто указана модель грузовика.
Нет. Автомобиль может подать команду на включение из-за температуры охлаждающей жидкости, температуры наддувочного воздуха, давления кондиционера, использования замедлителя, защитной стратегии, неисправности датчика или проводки или другого калиброванного входного сигнала. Некоторые устройства управления также не могут включиться, когда теряется воздушное или электрическое управление. Используйте точную сервисную информацию Mack для наблюдения за командами и соответствующими входами, а затем отслеживайте состояние соленоида и наличие воздуха в приводе. Механическая проверка становится решающей только после того, как будут понятны требования к управлению и состояние пневматики.
Не все пневматические приводы вентиляторов управляются одинаково. Установленная система может включаться или отключаться с воздухом, может использовать нормально открытый или нормально закрытый соленоид и может включать в себя термовыключатель, переключатель давления, стратегию ECU или ручное управление. Применение неконтролируемого давления к неопознанному порту может привести к ложному выводу или повреждению компонента. Запишите точную идентификацию привода и клапана, получите указанное давление и процедуру, используйте защищенное оборудование и наблюдайте как за движением, так и за утечками в контролируемых условиях.
Местоположение утечки и рабочее состояние могут сузить круг неисправностей, но «протекает» не является полным доказательством. Запишите давление подачи, заданное состояние, температуру, точки подключения, является ли утечка внешней или происходит через выпускное отверстие, а также реагирует ли вентилятор. Трубки, фитинги, соленоид, уплотнения, поршень или внутренний износ могут способствовать этому. Результат стендовой утечки на снятом приводе сам по себе не может доказать, что команда транспортного средства, охлаждающая нагрузка или установленная подача воздуха были правильными.
Да. Зацепление доказывает лишь то, что привод среагировал в наблюдаемых условиях. Вращение или характеристики вентилятора, положение кожуха, ограничение радиатора и охладителя наддувочного воздуха, рециркуляция, ременный привод, поток охлаждающей жидкости, поведение термостата, мусор и рабочая нагрузка по-прежнему могут ограничивать отвод тепла. Проверьте скорость или реакцию вентилятора утвержденным методом и осмотрите модуль полного охлаждения. Замена муфты вентилятора не восстановит поток воздуха, потерянный из-за неправильного вентилятора, отсутствия кожуха, блокировки сердечника или плохой герметизации вокруг модуля.
Укажите VIN-код и конфигурацию грузовика, идентификацию двигателя, полный номер привода вентилятора, ступицу и геометрию крепления, расположение направляющих и болтов, расположение ремня и шкива, крепление и зазор вентилятора, положение и резьбу воздушного порта, тип управления, подробную информацию о соленоиде и фотографии установленного устройства. Добавьте диагностическую запись, показывающую команду, подачу воздуха, реакцию привода, утечки и жалобы на охлаждение. Если установленный блок отличается от пути следования деталей автомобиля, выявите конфликт и утвердите образец, а не выбор по диаметру вентилятора или частичной отливке.
