Hur man matchar en kraftig startmotor när motorns serieskylt saknas

Direkt svar: En saknad motorserieskylt gör inte en startmatchning omöjlig, men den tar bort den säkraste kataloggenvägen. Bygg beslutet från oberoende bevis: bekräfta motorfamiljen från blockstämplar eller servicedokument, fotografera den installerade positionen, bevara den borttagna startmotorn, registrera spänning och rotation, och mät monteringsflänsen, piloten, kugghjulet, terminallayouten och spelrummet. Använd dessa fält för att avvisa look-alikes innan du jämför korsreferenser. Om bevisen fortfarande är i konflikt, godkänn ett kontrollerat prov istället för att konvertera en osäker referens till en bulkorder.

Använd detta som ett rättsmedicinskt arbetsflöde för startidentifiering, inte som en generisk katalogsökning. Motorposten begränsar sökningen, den borttagna enheten bevarar den installerade konfigurationen och uppmätt geometri visar om en kandidat kan koppla in ringväxeln. De katalogen för tunga startmotorer ger kandidatfamiljer; Bevis för klockhus, kugghjul, spänning, rotation, plint och frigång kontrollerar fortfarande godkännandet.

Bevisstege för saknad plåt

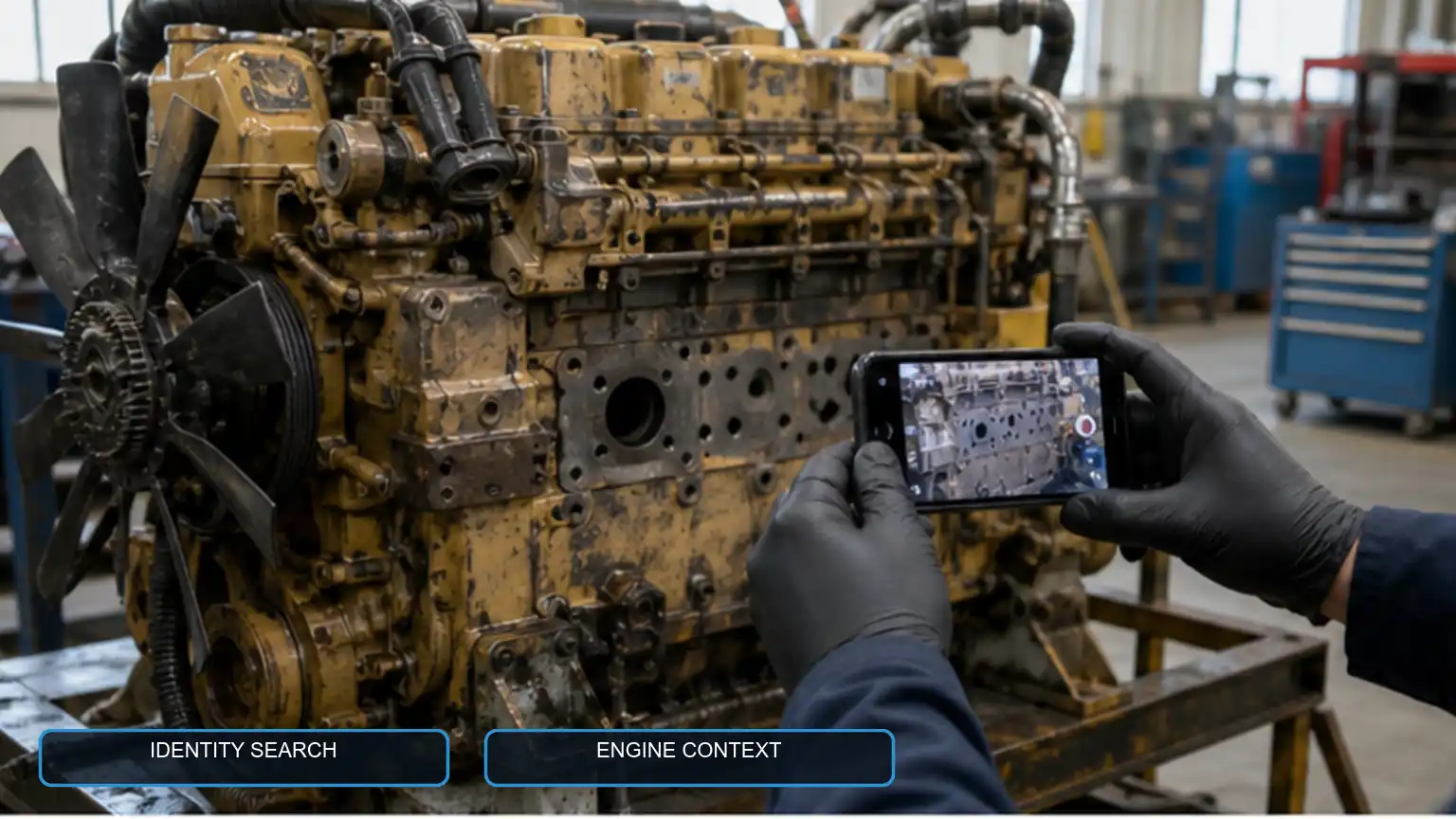

Tekniker som dokumenterar en kraftig dieselmotor när den ursprungliga dataskylten inte kan ge en läsbar startreferens.

Fas ett: Rekonstruera identitet

Återställ motoridentitet innan du söker i en startkatalog

Fotografera hela motorn, klockhuset, maskinens eller fordonets identitet och varje återstående motormärke innan du rengör eller tar bort delar. Kontrollera motorblocket för tillverkarens stämplade seriella plats och jämför underhåll, översyn och repower poster.

Direkt rekord kontra ärvd post

Registrera vilken identitetskälla som observerades direkt och vilken som kom från ett dokument. En blockstämpel kan återställa en seriell motorväg, medan ett fordons VIN eller maskinmodell kan beskriva den ursprungliga konstruktionen snarare än en senare motorkonvertering. Godkänn inte en startreferens förrän motorns identitetsbevis stämmer överens med den nuvarande installerade konfigurationen.

Håll den borttagna startmotorn intakt och fotografera varje sida, inklusive drivänden, solenoiden, terminaländen, flänsen, etikettområdet och eventuella distanser. Registrera spänning, rotation, terminalnamn, solenoidklockning, drevtillstånd och om en hjälpströmbrytare eller jordterminal finns.

Separera ett läsbart monteringsnummer från gjutmärken på noshuset eller kroppen. Gjutgods kan delas över flera sammansättningar, så de kompletta startgränssnitten och etiketten väger mer än ett höjt nummer. En korsreferens är endast en kandidat tills dess fullständiga gränssnitt matchar den borttagna enheten och applikationen.

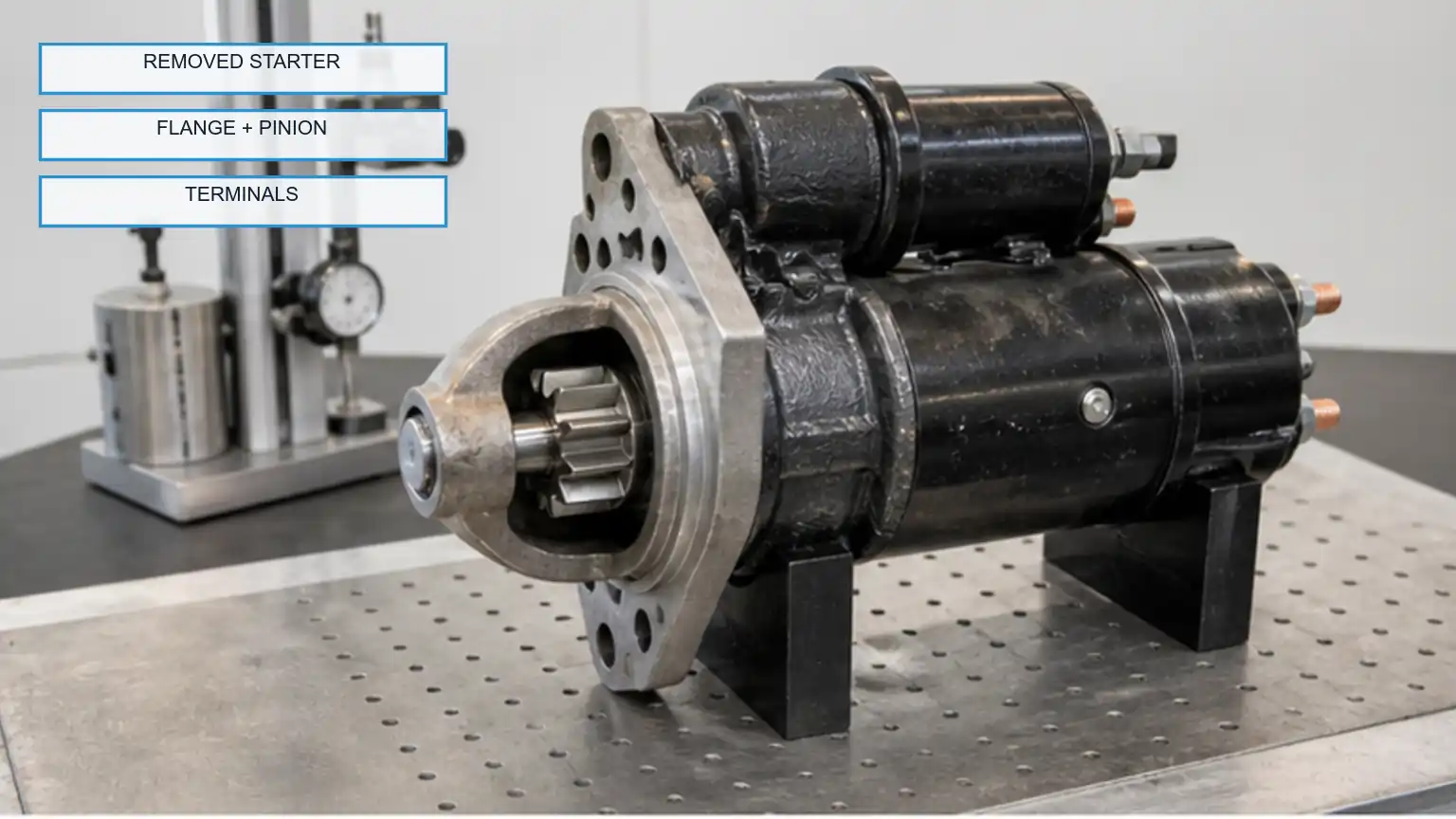

Borttagen kraftig startmotor placerad för att registrera dess monteringsfläns, pinjong, spänningskonfiguration och terminallayout.

Fas två: Eliminera gränssnittskonflikter

Mät gränssnitten som kan stoppa installationen

Mät monteringshålsmönster, pilotdiameter, flänstjocklek, registerdjup, drevets antal, drevets ytterdiameter och avståndet från fläns till drev. Fotografera mätverktyget och det exakta datumet så att en annan granskare kan återskapa resultatet.

Datum och klareringsprotokoll

Kontrollera anslutningsspelet, solenoidens orientering, kabelräckvidden, avgas- och ramspelet och utrymmet för ingrepp mellan kugghjulen. En startmotor som bultar på kan fortfarande vara fel om kugghjulets position, rotation, elektrisk layout eller klockning av huset skiljer sig. Använd dimensionella bevis för att avvisa en kandidat; uppfinn inte universella acceptansgränser när motortillverkaren anger geometrin.

Bekräfta spännings-, rotations- och kontrollkretskrav

Verifiera systemspänningen från batterierna, kablarna, originaletiketten och utrustningsdokumentationen snarare än från utseendet. Identifiera om applikationen använder isolerad jord, en hjälpreläterminal, övervevskydd eller ett styrarrangemang som ändrar solenoidanslutningen.

Innan du skyller på startmotorn, använd den godkända elektriska proceduren för att kontrollera batteriets kondition och spänningsfall på plus-, jord- och kontrollvägarna. En korrekt byte åtgärdar inte motstånd, svaga batterier eller en felaktig kontrollsignal. Elektrisk kompatibilitet och kretsens hälsa måste stängas separat; det ena kan inte ersätta det andra.

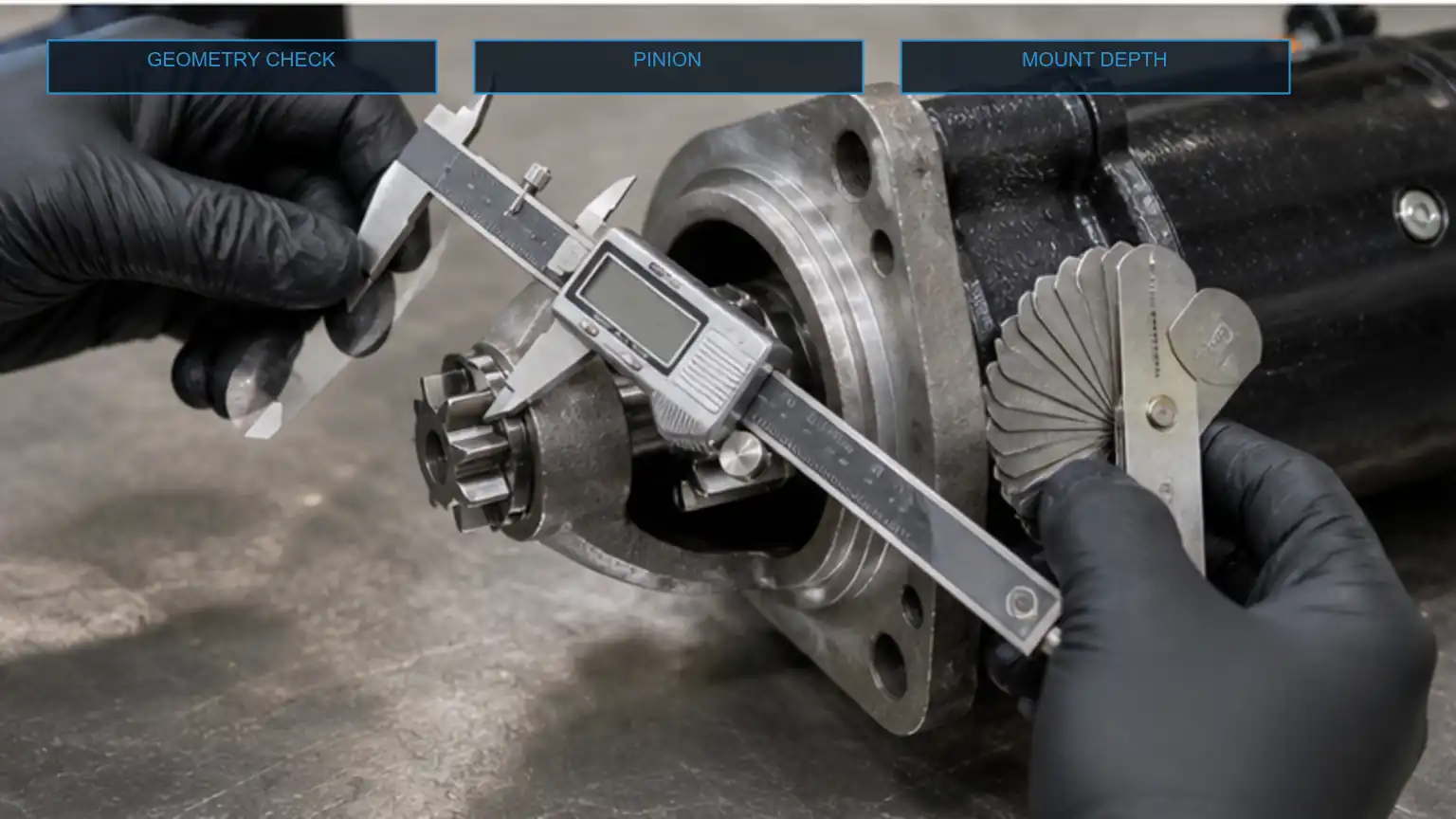

Kraftiga startdrev och monteringsfläns mätt med bromsok och mätare på en mätbänk.

Fas tre: Godkänn matchen

Lös motstridiga korsreferenser utan att gissa

När en motorkatalog, ett fordonsregister och en borttagen enhet pekar på olika starter, lista konflikten efter fält. Ge installerad hårdvara och uppmätta gränssnitt prioritet för den aktuella konfigurationen, samtidigt som du använder motorposten för att förklara basapplikationen.

Fält för fält konfliktblad

Be leverantören att returnera föreslaget artikelnummer, deklarerat skick, ritning eller uppmätta fält, spänning, rotation, terminallayout och medföljande hårdvara i samma offertförfrågan. En lista med alternativa nummer utan en bevisväg är inte stängd. Eskalera olösta fält till en prov- och provpassningsgrind istället för att välja den vanligaste referensen.

Godkänn ett prov och bevara det för upprepade beställningar

Inspektera provet mot den borttagna startmotorn och mätarket före installation. Bekräfta skyddet av frekvensomriktaren, terminalerna, flänsen och etiketten och utför sedan de överenskomna bänk- och installerade kontrollerna utan att felaktigt framställa ett verkstadstest som en OE-validering.

Efter godkännande, förvara fotografier, mått, leverantörsreferens, inköpsorder, installationsresultat och eventuella godkända avvikelser. Markera en bevarad eller väldokumenterad enhet som godkänt prov för inkommande jämförelser. Upprepade beställningar bör referera till det godkända bevispaketet, inte bara ett tidigare framgångsrikt fakturanummer.

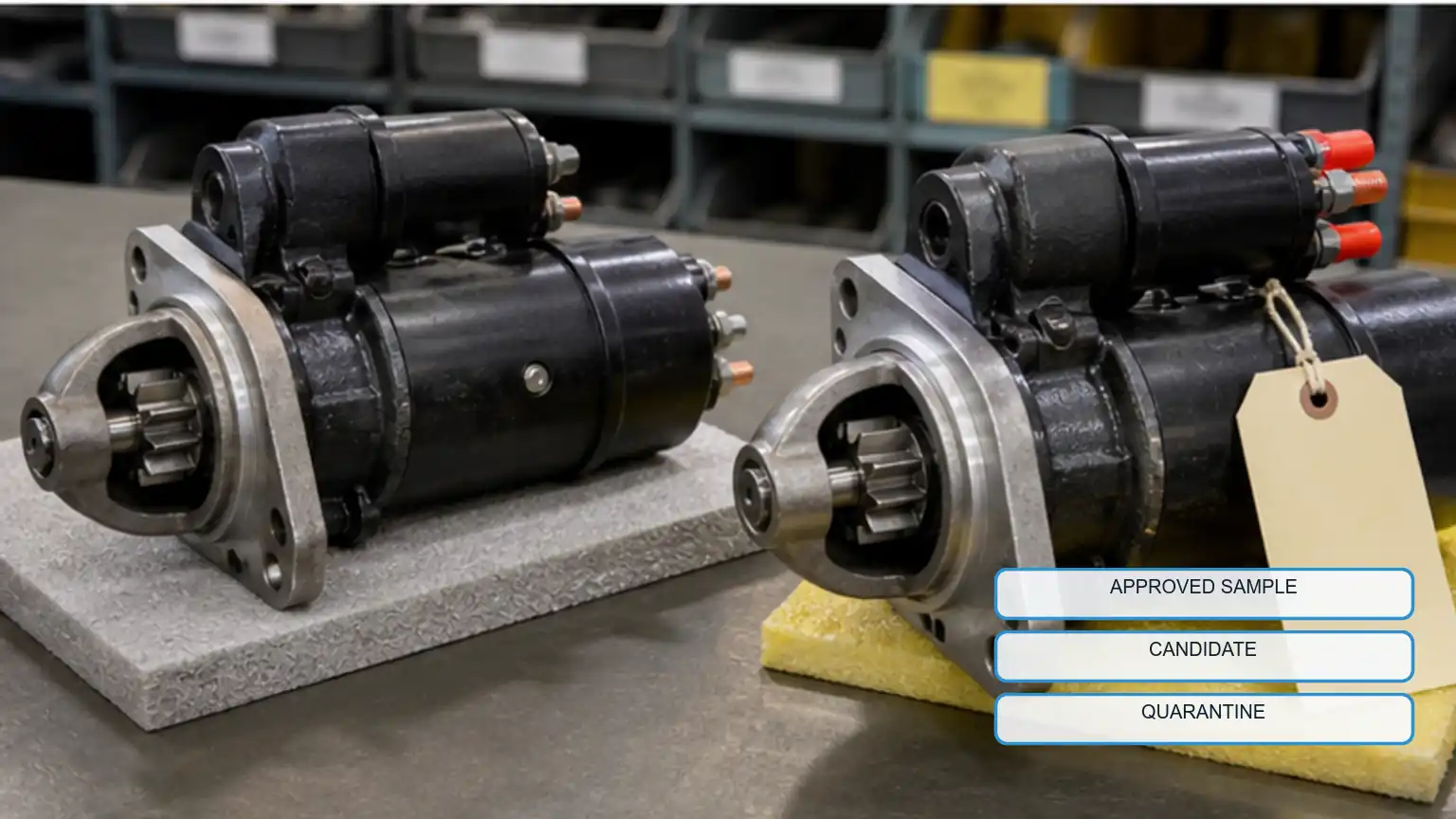

Godkänt kraftigt startprov jämfört med en kandidatenhet vid kontrollerad mottagningsinspektion.

Om den mekaniska identiteten är stängd men klagomålet om ingen vev kvarstår, använd startkablar och styrkretsguide för att separera ett kretsfel från ett startvalsproblem innan beställningen släpps.

Vad startbeviset fortfarande lämnar öppet

• Ett fordons VIN bevisar inte den för närvarande installerade motorn efter en repower.

• Ett noshus gjutnummer identifierar inte hela startenheten.

• Ett framgångsrikt bänksnurr bevisar inte ringväxeln, vajerns hälsa eller installerat spelrum.

Genvägar som skapar felaktiga startorder

1. Beställer från fordonsmodellen samtidigt som man ignorerar ett motorbyte

2. Behandla spänning som det enda elektriska kompatibilitetsfältet

3. Jämför antalet pinjongtänder utan fläns-till-pinjongdjup

4. Kassera den borttagna startmotorn innan matchen godkänns

När denna rekommendation inte gäller

Detta arbetsflöde är inte en ersättning för motortillverkarens aktuella reservdelsinformation när ett tillförlitligt serienummer och originalkonfiguration finns tillgängliga. Den tillåter inte heller modifieringar av svänghjulshuset, startflänsen, drevet eller styrkretsen. Om maskinen är under en kontrollerad flotta, garanti eller säkerhetsprocedur, följ den proceduren och använd endast detta bevispaket för att stödja det.

Starter Match-paket

• Motor-, maskin- och repoweridentitetsfotografier

• Blockstämpel eller dokumenterat motorfamiljbevis

• Borttagen startetikett och fotografier på alla sidor

• Spännings-, rotations- och terminalkarta

• Fläns-, pilot-, pinjong- och djupmätningar

• Kandidatritning eller returnerade leverantörsfält

• Provbesiktning, provresultat och godkännandeägare

Skicka in en startmatch för granskning

Skicka till Elecdura motorns identitetsbevis, borttagna startfoton, uppmätta gränssnitt, spänning, rotation, terminaler, kvantitet och destination. Svaret kan då adressera en definierad startkonfiguration istället för att gissa från en partiell maskinbeskrivning. Fortsätt genom starter matchar RFQ med bevisen som nämns i den här guiden.

Nybörjarmatchande frågor från köpare

Kan en motormodell ensam identifiera rätt startmotor?

En motormodell är en utgångspunkt för sökning, inte ett inköpsgodkännande. Samma modellfamilj kan använda olika spänningssystem, monteringsnosar, klockpositioner, kugghjul, solenoidplaceringar eller terminalarrangemang över seriella intervall och applikationer. Registrera motorns serie- eller arrangemangsdata när de är tillgängliga, jämför sedan den borttagna startmotorn och det installerade gränssnittet för klockhus. Om modellregister och installerad hårdvara inte överensstämmer, dokumentera konflikten och håll kandidaten tills de mekaniska och elektriska gränssnitten är förenade.

Varför är ett start-nos casting nummer otillräckligt för att beställa?

En nos- eller drivändgjutning kan identifiera en husfamilj medan flera kompletta startenheter använder samma gjutgods. Den fastställer inte i sig motorspänning, rotation, drevspecifikation, solenoidkonfiguration, terminalfunktioner eller det färdiga monteringsnumret. Använd castingen endast för att begränsa kandidater. Godkännande kräver fortfarande en trovärdig fullständig enhetsidentitet plus fläns, pilot, monteringshålsmönster, pinjongposition, klockning, spänning, rotation och terminaljämförelse mot applikationen.

När ska den borttagna startmotorn väga tyngre än motorkatalogen?

Den borttagna enheten har ett starkt bevisvärde när dess installationshistorik är trovärdig: den monterades utan modifiering, kopplade in korrekt och misslyckades av en anledning som inte var relaterad till missmatchning. Den bör inte automatiskt åsidosätta seriespecifika delar, eftersom en tidigare reparation kan ha installerat en anpassad eller felaktig enhet. Jämför båda källorna fält för fält, inspektera onormalt slitage på kugghjul eller ringkugghjul och registrera varför den aktuella hårdvaran eller den historiska konfigurationen bättre representerar den kontrollerade applikationen.

Vilka bevis krävs när startetiketten är oläslig?

Bevara högupplösta fotografier av etikettområdet under flera ljusvinklar innan du rengör den. Anteckna sedan hela enheten, flänstyp, pilotdiameter, monteringshålspositioner, pinjongtänder och viloläge, totalt spelrum, rotation, spänningsmarkeringar, terminalkarta, solenoidklockning och kabelorientering. Länka varje mätning till ett definierat datum. Om dessa fält fortfarande tillåter mer än en kandidat, begär ett kontrollerat prov och provpassningsprocedur istället för att konvertera ett partiellt gjutmärke till ett artikelnummer.

Vad bevisar ett startbänktest – och vad förblir overifierat?

Ett dokumenterat bänktest kan visa grundläggande rotation, solenoidrörelse och elektriskt beteende under angivna fixtur-, spännings- och belastningsförhållanden. Det bevisar inte klockspel, kugghjul-till-ring-växelkoppling, installerat kabelspänningsfall, kontrollkretsintegritet, värmeblötningsbeteende eller driftsprestanda på motorn. Behåll bänkresultatet som ett bevis, stäng sedan den mekaniska monteringen och installerade elektriska kontroller separat innan du behandlar startmotorn som en godkänd applikation.
