فحص مشبك الشاحن التوربيني V-Band ومفاصل الحافة قبل التثبيت

إجابة مباشرة: وصلة النطاق V للشاحن التوربيني جاهزة للتركيب فقط عندما يتطابق المشبك، وكل من ملفات تعريف الحافة المتزاوجة، والمحاذاة، والجلوس، ومتطلبات الختم أو الحشية، وتعليمات الشد الخاصة بالطراز مع التجميع المعتمد. إن المشبك الذي يغلق، أو الأنبوب الذي يظهر في المنتصف، أو الجزء المعاد استخدامه والذي لم يتسرب من قبل لا يكفي. أمسك المجموعة إذا ظل شكل الحافة أو القطر أو رقم جزء المشبك أو شريط الاتصال أو الفجوة أو التشويه أو الجلوس غير موضح.

يعد هذا الدليل عبارة عن سير عمل للفحص على مستوى المكونات وإصدار التثبيت للموزعين وورش الأسطول والمصنعين ومشتري خدمات ما بعد البيع للخدمة الشاقة. لا يحل محل أوسع فحص الشاحن التربيني الوارد أو المنفصل مسار الزيت، والتحضير، وإطلاق البداية الأولى . مهمتها الضيقة هي وصلة المشبك والشفة.

قم بتجميد التوربو وموقع الاتصال وأجهزة التزاوج بدقة قبل القياس أو طلب المشبك.

حدد المفصل التوربيني الذي تقوم بفحصه

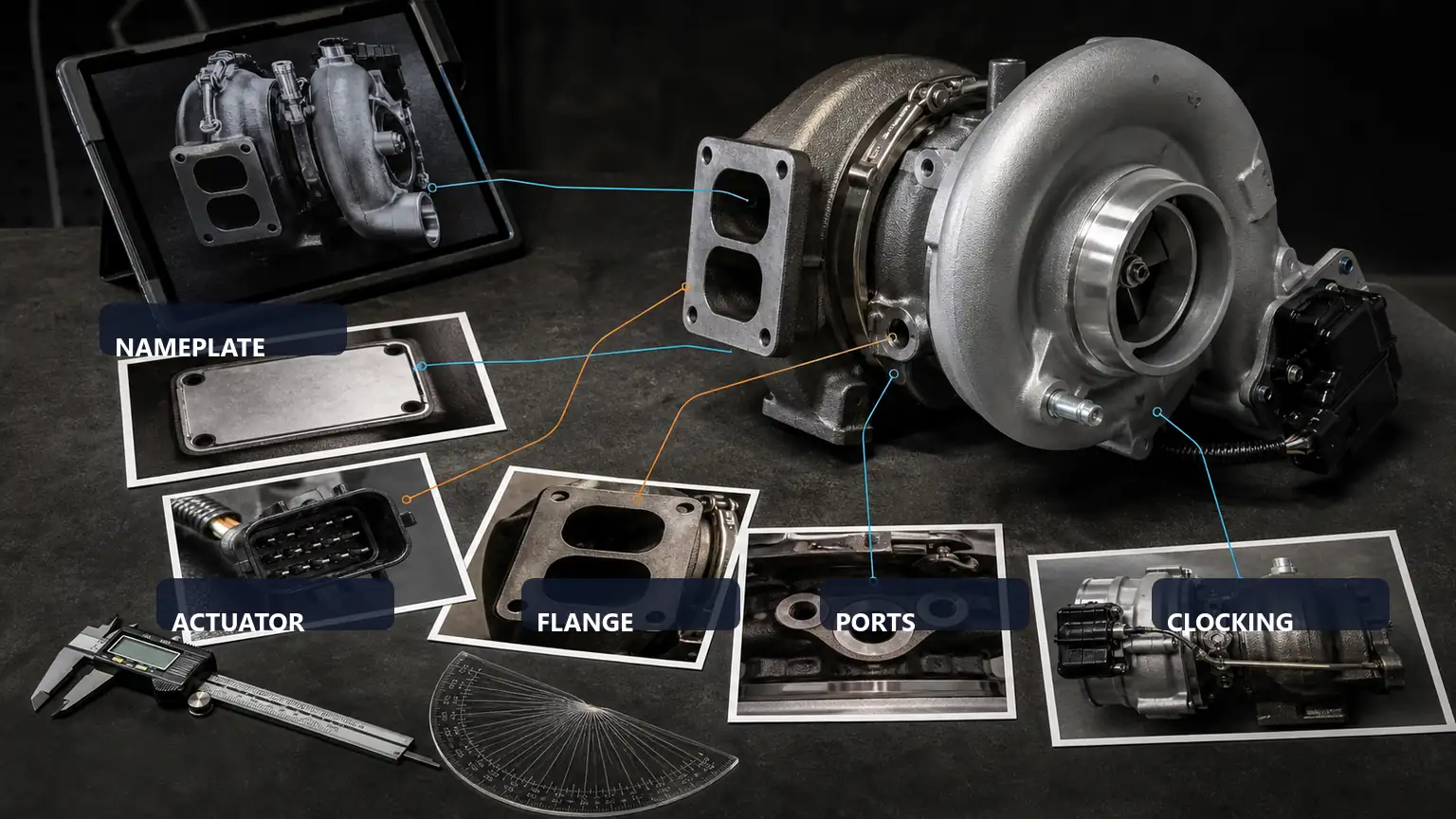

قد يستخدم التوربو نطاق V عند مدخل التوربين، أو مخرج التوربين، أو مخرج الضاغط، أو مبيت الضاغط، أو اتصال المبيت المركزي، بينما يستخدم موقع آخر وصلة شفة أو خرطوم مثبتة بمسامير. يمكن أن تبدو هذه الوصلات متشابهة في صورة الكتالوج ولكنها تستخدم ملفات تعريف ومواد ودرجات حرارة وأختام وهندسة مشبك مختلفة ومتطلبات ربط مختلفة. قم بتسجيل رقم تجميع التوربو، ورقم المبيت حيثما كان ذلك متاحًا، وموقع المفصل، وأنبوب التزاوج أو هوية المشعب، وعلامات كل مشبك.

غاريت يوضح دليل شفة مبيت التوربين أن ملفات تعريف مدخل النطاق V تختلف عبر عائلات التوربينات وليست قطرًا عالميًا واحدًا. بورغوارنر يقوم الدليل الفني EFR أيضًا بربط بيانات أجهزة النطاق V المحددة وعزم الدوران بمجموعاته الخاصة. استخدم هذه المصادر كأمثلة للمنتجات، وليس كقواعد للتبادل بين العلامات التجارية.

قم بتجميد المشبك المعتمد وسجل شفة التزاوج

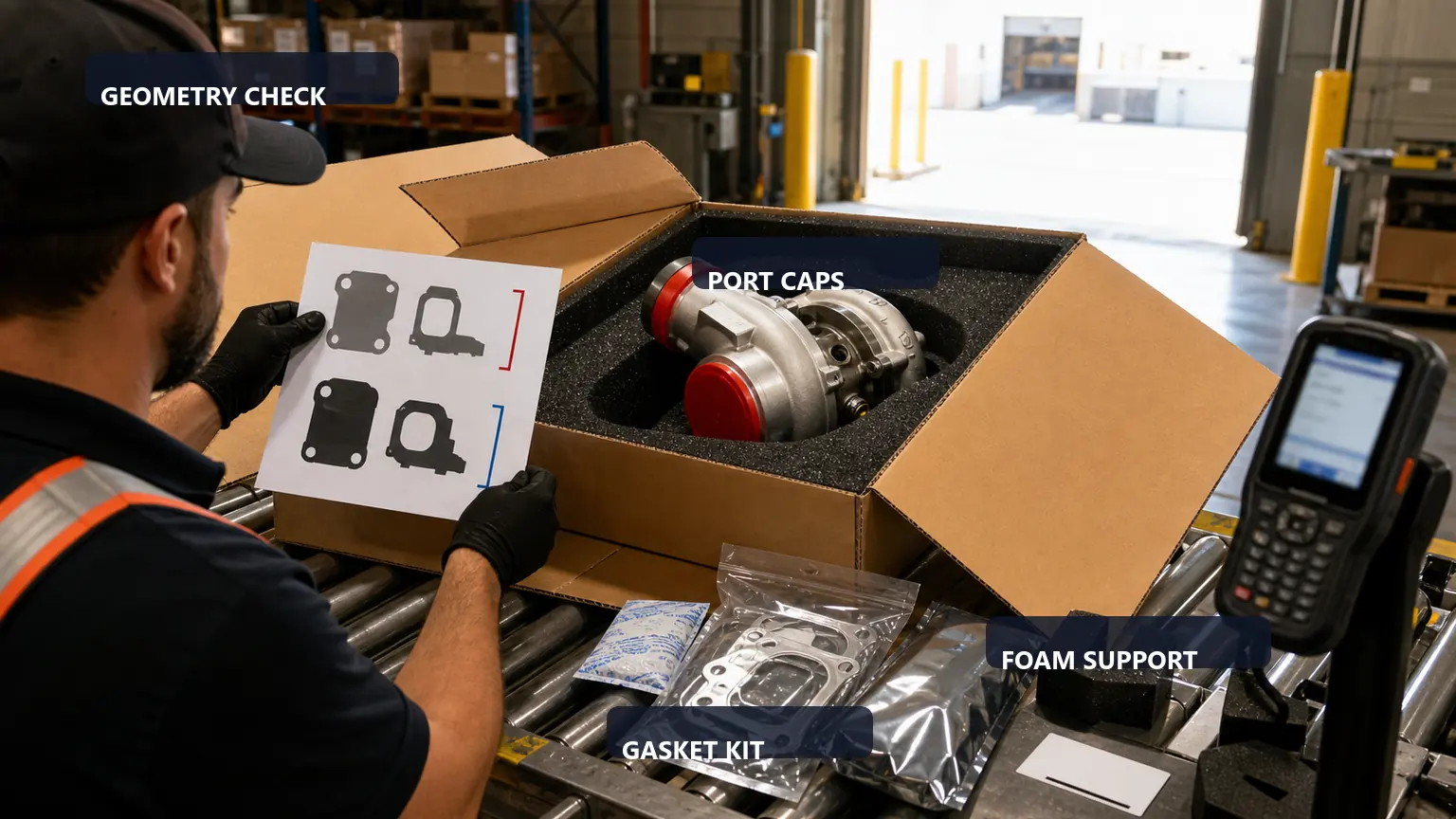

يجب أن يميز السجل الأجهزة الموردة عن الأنابيب التي يوفرها العميل. لا يشهد التوربو الصحيح على شفة التزاوج المُصنّعة، ولا تثبت الشفة ذات الأبعاد الصحيحة أن المشبك غير المعروف لديه الملف الشخصي المطلوب أو القدرة على درجة الحرارة.

افحص مشبك النطاق V قبل التجميع التجريبي

افحص الشريط والأجزاء بحثًا عن التشوه والانتشار والشقوق وعلامات التأثير والتآكل وأسطح التلامس البالية والخيوط التالفة والأجهزة المفقودة ودليل على التسخين أو الشد الزائد مسبقًا. تحقق مما إذا كان الجوز يدور بحرية في ظل ظروف الفحص المحددة دون الضغط عليه على الخيوط التالفة. لا تقم بتشحيم أو استبدال الصمولة أو خلط مكونات المشبك ما لم تسمح تعليمات المنتج بذلك.

يتطلب المشبك المستخدم قرارًا صريحًا بإعادة الاستخدام. تتطلب بعض تعليمات الخدمة استخدام أجهزة أو أختام جديدة؛ والبعض الآخر يوفر شروط التفتيش وإعادة الاستخدام. 'لقد خرج الأمر سليمًا' ليس معيارًا للقبول. احتفظ بالمشبك الذي تمت إزالته مع هوية المفصل حتى يتم تأكيد استبدال الجهاز.

فحص الملف الشخصي للشفة والوجه والمحاذاة

قم بتنظيف مناطق التزاوج باستخدام الإجراء المسموح به وفحص الكربون، وبقايا الحشية، والنتوءات، والشقوق، والشقوق، والتآكل، والتآكل، والأنابيب المنحنية، وتشويه اللحام، والموجهات أو الدرجات التالفة. غاريت يتطلب دليل التثبيت التوربيني أسطح شفة نظيفة وغير تالفة وتصحيح مكونات الختم الجديدة للتركيب المغطى. كما أنه يوجه الفنيين لإزالة المقابس الفارغة ومتابعة معلومات السيارة أو المحرك.

قم بتقديم الأجزاء معًا دون استخدام المشبك كأداة ضغط. يجب أن يلتقي الأنبوب أو المشعب بالتوربو في الموضع المقصود دون وجود حمل جانبي يسحب العلب خارج المحاذاة. إذا كان من الضروري وضع أنبوب صلب في مكانه، فقم بتصحيح مشكلة الأنابيب أو التثبيت قبل ربطه. لا يمكن للمشبك أن يحول المحاذاة الخاطئة بأمان إلى وصلة معتمدة.

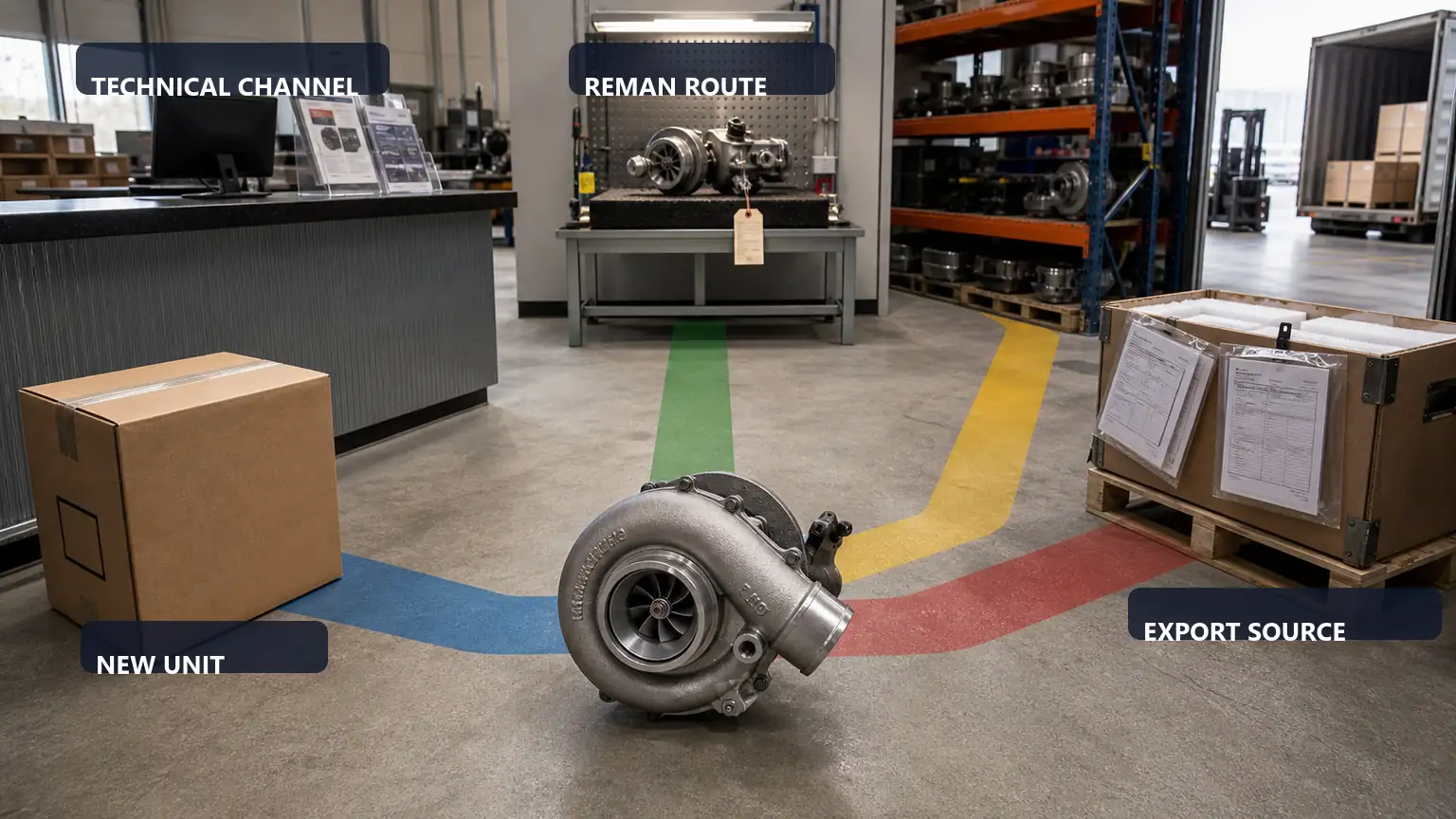

الدولة التي تقوم بتوريد واعتماد كل جانب من جوانب المفصل. المسؤولية المقسمة هي مصدر شائع لأدلة الإفراج غير المكتملة.

ثبت المفصل قبل تطبيق الشد النهائي

استخدم التسلسل الخاص بالطراز لوضع الحواف، وتثبيت الختم المطلوب، وتركيب المشبك الصحيح، والتأكد من الجلوس بشكل متساوٍ. معلومات خدمة Cummins لتطبيق CFP11E واحد ترشد القائم بالتركيب إلى تثبيت مرفق تفريغ الضاغط بشكل صحيح قبل ربط مشبك النطاق V الخاص به؛ ينتمي عزم الدوران المنشور إلى تلك التعليمات الدقيقة. ينطبق المبدأ على نطاق واسع - المقعد أولاً، ثم يتم إحكامه - لكن عزم الدوران العددي لا ينطبق.

لاحظ ما إذا كان المشبك يتصل بأسطح الحافة المقصودة بالتساوي وما إذا كان المفصل يظل متمركزًا عند بدء الشد. لا تستخدم هدف فجوة عالمي بين أطراف المشبك. تعتمد الفجوة النهائية وتعرض الخيط وموضع الجوز ونمط الاتصال على تصميم المشبك. إذا كانت تعليمات التجميع تحدد تسلسل النقر والعزم، أو نافذة الفحص، أو استبدال الجوز، أو مادة التشحيم، أو طريقة القفل، فاتبع هذه التعليمات بالضبط.

حافظ على قرارات منع التسرب والحشية الخاصة بالمنتج

لا تقم بإضافة مادة مانعة للتسرب سائلة للتعويض عن المظهر الجانبي الخاطئ أو الوجه التالف أو الأنابيب المنحرفة. غاريت تحذر قواعد التثبيت من الحشية السائلة أو المادة المانعة للتسرب عند توصيلات الزيت لأن المواد الزائدة يمكن أن تعيق التدفق. تتميز وصلات العادم والضاغط بتصميم مانع للتسرب خاص بها؛ استخدم الحشية الصحيحة أو الحلقة O أو الواجهة المعدنية المحددة للمفصل.

قم بتسجيل رقم جزء الختم وحالته عند الإصدار. يمكن أن تؤدي الحلقة الدائرية التي تبدو قريبة، أو الحشية المسطحة العامة، أو الختم السابق المعاد استخدامه دون تصريح إلى حدوث تسرب حتى عندما يكون المشبك نفسه صحيحًا.

قم بإجراء فحص الإصدار البارد قبل البدء لأول مرة

• تأكيد الهوية التوربينية والمشتركة مقابل السجل المعتمد؛

• تأكيد المشبك، والختم، وملف تعريف الحافة، ومكون التزاوج؛

• التحقق من أن الاتصال مثبت بشكل كامل دون محاذاة قسرية؛

• تطبيق طريقة الشد الدقيقة باستخدام أدوات معايرة عند الحاجة؛

• فحص الخلوص للخراطيم والأسلاك والدروع الحرارية والأقواس والمكونات المتحركة؛

• قم بتسجيل النتيجة وأي أجهزة تم استبدالها قبل دورة الحرارة.

لا يثبت الفحص البارد عدم وجود تسرب في التشغيل تحت درجة الحرارة والضغط. أكمل عمليات التحقق من التسرب والحركة ودورة الحرارة المعمول بها بعد التثبيت من وثائق السيارة أو المحرك أو التوربو أو الأنابيب. في حالة ظهور السخام أو زيادة التسرب أو الحركة أو ارتخاء المشبك، توقف وقم بتشخيص المفصل بدلاً من إضافة عزم الدوران بدون سبب.

قم بعزل الوصلة التوربينية عندما لا يمكن التوفيق بين ملف تعريف التزاوج أو الأجهزة الموردة مع التجميع المعتمد.

اطلب الأجهزة التوربينية والمفاصل الصحيحة من Elecdura

أرسل لوحة اسم التوربو والرقم الكامل، وسياق المحرك والتطبيق، وموقع المفصل، وعلامات المشبك، وصور الحافة، والأبعاد من مرجع الإسناد الخاضع للتحكم، وهوية أنبوب التزاوج أو المشعب، والختم المطلوب، والكمية، والوجهة. استخدم فئة الشاحن التوربيني للخدمة الشاقة Elecdura و صفحة الاتصال Elecdura لإعداد طلب عرض أسعار. يجب تأكيد العلامة التجارية المعروضة والحالة والمشبك/الختم المتضمن والوثائق والشروط التجارية لكل عرض أسعار.

عندما لا تنطبق هذه التوصية

لا يقوم هذا الدليل بتصميم أنابيب عادم مخصصة، أو الموافقة على اللحام، أو التصديق على تعديل نظام الانبعاثات، أو ضبط عمر إعادة استخدام المشابك، أو استبدال اختبار الضغط/التسرب المحدد من قبل الشركة المصنعة. كما أنه لا يسمح بإعادة تشغيل مشغل تمت معايرته أو تغيير وصلة الإسكان المركزي. تتطلب هذه الإجراءات المعلومات الهندسية والخدمية المعمول بها.

الأسئلة الشائعة حول وصلة Turbo V-band

هل يمكن اختيار المشبك ذو النطاق V من القطر وحده؟

لا. القطر، والملف الشخصي، وهندسة القطاع، والمواد، والأجهزة، والموقع المشترك، وتصميم شفة التزاوج كلها أمور مهمة. استخدم التجميع الدقيق أو الإسناد الترافقي المعتمد.

هل يجب على المشبك أن يسحب شفتين غير محاذيتين معًا؟

لا، يجب أن تجتمع المكونات في محاذاة مقصودة قبل الربط النهائي. قم بتصحيح تشوه الأنبوب أو الدعامة أو التركيب أو الحافة بدلاً من تحميل الوصلة بشكل جانبي.

هل الفجوة المرئية بين أطراف المشبك فاشلة؟

ليس في حد ذاته. يعتمد الوضع المقبول على تصميم المشبك والتعليمات. استخدم أدلة الجلوس والتشديد المحددة، وليس قاعدة الفجوة النهائية العالمية.

هل يمكن إعادة استخدام المشبك والختم القديم؟

فقط عندما تسمح التعليمات المعمول بها بإعادة الاستخدام ويفي كلا العنصرين بمعايير الفحص الخاصة بها. إذا كانت التعليمات تتطلب أجهزة جديدة أو ختمًا جديدًا، فاستبدلها.
