Άμεση απάντηση: ένας σύνδεσμος ζώνης V στροβιλοσυμπιεστής είναι έτοιμος για εγκατάσταση μόνο όταν ο σφιγκτήρας, και τα δύο προφίλ φλάντζας, η ευθυγράμμιση, η έδρα, η στεγανοποίηση ή η φλάντζα και οι οδηγίες σύσφιξης για το συγκεκριμένο μοντέλο ταιριάζουν με το εγκεκριμένο συγκρότημα. Ένας σφιγκτήρας που κλείνει, ένας σωλήνας που φαίνεται κεντραρισμένος ή ένα επαναχρησιμοποιημένο εξάρτημα που προηγουμένως δεν είχε διαρροή δεν είναι αρκετό. Κρατήστε τη διάταξη εάν η μορφή της φλάντζας, η διάμετρος, ο αριθμός εξαρτήματος του σφιγκτήρα, η ταινία επαφής, το κενό, η παραμόρφωση ή η έδρα παραμένουν ανεξήγητα.
Αυτός ο οδηγός είναι μια ροή εργασιών επιθεώρησης και εγκατάστασης-απελευθέρωσης σε επίπεδο εξαρτημάτων για διανομείς, συνεργεία στόλου, κατασκευαστές και αγοραστές βαρέως τύπου aftermarket. Δεν υποκαθιστά το ευρύτερο στροβιλοσυμπιεστή εισερχόμενη επιθεώρηση ή το ξεχωριστό διαδρομή λαδιού, πλήρωση και απελευθέρωση πρώτης εκκίνησης . Το στενό του καθήκον είναι η άρθρωση σφιγκτήρα και φλάντζας.

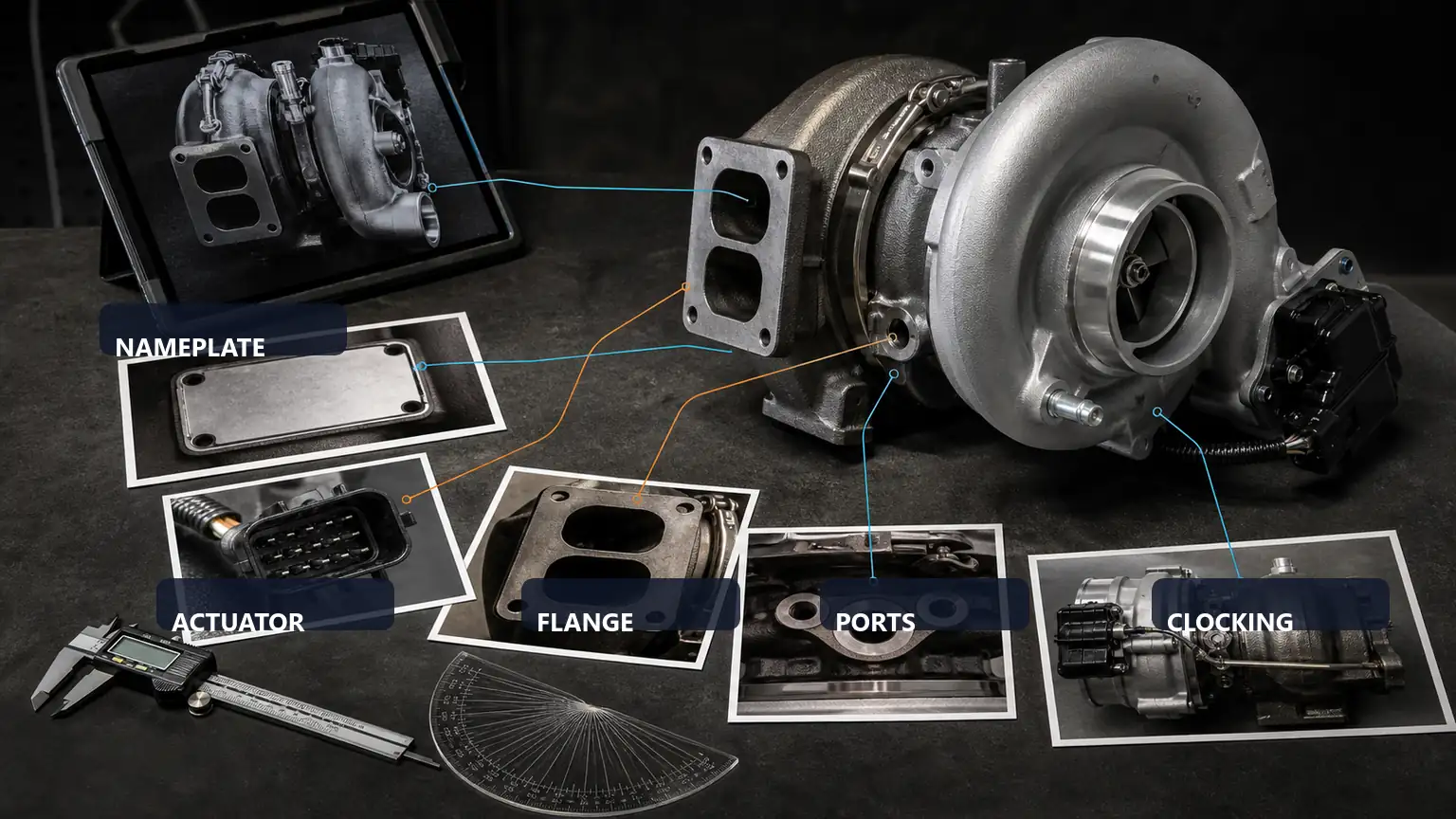

Παγώστε τον ακριβή στροβιλοκινητήρα, τη θέση σύνδεσης και το υλικό ζευγαρώματος πριν μετρήσετε ή παραγγείλετε έναν σφιγκτήρα.
Ένας στρόβιλος μπορεί να χρησιμοποιεί μια ζώνη V στην είσοδο του στροβίλου, την έξοδο του στροβίλου, την έξοδο συμπιεστή, το περίβλημα του συμπιεστή ή τη σύνδεση του κέντρου του περιβλήματος, ενώ μια άλλη τοποθεσία χρησιμοποιεί μια βιδωτή φλάντζα ή σύνδεση εύκαμπτου σωλήνα. Αυτοί οι σύνδεσμοι μπορεί να φαίνονται παρόμοιοι σε μια εικόνα καταλόγου, αλλά χρησιμοποιούν διαφορετικά προφίλ, υλικά, θερμοκρασίες, στεγανοποιήσεις, γεωμετρία σφιγκτήρα και απαιτήσεις σύσφιξης. Καταγράψτε τον αριθμό διάταξης στροβιλοκινητήρα, τον αριθμό του περιβλήματος όπου υπάρχει, τη θέση της άρθρωσης, την ταυτότητα του σωλήνα ή της πολλαπλής σύνδεσης και κάθε σήμανση σφιγκτήρα.
του Γκάρετ Ο οδηγός φλάντζας του περιβλήματος στροβίλου δείχνει ότι τα προφίλ εισόδου της ζώνης V ποικίλλουν μεταξύ των οικογενειών στροβίλου και δεν έχουν μία καθολική διάμετρο. BorgWarner's Ο τεχνικός οδηγός EFR συνδέει επίσης συγκεκριμένα δεδομένα υλικού και ροπής ζώνης V με τα δικά του συγκροτήματα. Χρησιμοποιήστε αυτές τις πηγές ως παραδείγματα προϊόντων και όχι ως κανόνες ανταλλαγής επωνυμίας.
Πεδίο |
Λήψη αποδεικτικών στοιχείων |
Κρατήστε τη σκανδάλη |
|---|---|---|
Κοινή τοποθεσία και ταυτότητα turbo |
Αριθμοί συναρμολόγησης/κατοικιών και ελεγχόμενη φωτογραφία |
Η τοποθεσία ή η αναθεώρηση είναι ασαφής |
Σφιγκτήρας |
Αριθμός ανταλλακτικού, προφίλ ταινίας, τμήματα, μπουλόνι/παξιμάδι, υλικό ή αρχείο προμηθευτή |
Μη επισημασμένο υποκατάστατο ή κατεστραμμένο υλικό |
Φλάντζες ζευγαρώματος |
Προφίλ, διάμετρος, πιλότος/σκαλοπάτι, κατάσταση προσώπου, ευθυγράμμιση |
Μικτά προφίλ, γρέζια, ρωγμές, παραμόρφωση ή άγνωστος προσαρμογέας |
Σύστημα στεγανοποίησης |
Απαιτούμενη φλάντζα, δακτύλιος O ή οδηγίες μετάλλου σε μέταλλο |
Μη καθορισμένο στεγανωτικό ή επαναχρησιμοποιημένο σφράγισμα όπου απαιτείται αντικατάσταση |
Μέθοδος σύσφιξης |
Ακριβείς οδηγίες και μονάδες για τη συναρμολόγηση |
Γενική ροπή αντιγραμμένη από άλλο turbo |
Το αρχείο πρέπει να διακρίνει το παρεχόμενο υλικό από τις σωληνώσεις που παρέχονται από τον πελάτη. Ένα σωστό turbo δεν πιστοποιεί μια κατασκευασμένη φλάντζα ζευγαρώματος και μια φλάντζα με σωστά διαστάσεις δεν αποδεικνύει ότι ένας άγνωστος σφιγκτήρας έχει το απαιτούμενο προφίλ ή ικανότητα θερμοκρασίας.
Εξετάστε τη ζώνη και τα τμήματα για παραμόρφωση, εξάπλωση, ρωγμές, σημάδια κρούσης, διάβρωση, φθαρμένες επιφάνειες επαφής, κατεστραμμένα σπειρώματα, έλλειψη υλικού και ενδείξεις θέρμανσης ή προηγούμενης υπερβολικής σύσφιξης. Ελέγξτε εάν το παξιμάδι περιστρέφεται ελεύθερα κάτω από τις καθορισμένες συνθήκες ελέγχου χωρίς να το πιέζετε σε κατεστραμμένα σπειρώματα. Μην λιπαίνετε, μην αντικαθιστάτε το παξιμάδι και μην αναμιγνύετε εξαρτήματα του σφιγκτήρα εκτός εάν το επιτρέπουν οι οδηγίες του προϊόντος.
Ένας χρησιμοποιημένος σφιγκτήρας απαιτεί ρητή απόφαση επαναχρησιμοποίησης. Ορισμένες οδηγίες σέρβις απαιτούν νέο υλικό ή σφραγίδες. άλλα παρέχουν συνθήκες επιθεώρησης και επαναχρησιμοποίησης. Το 'Βγήκε άθικτο' δεν αποτελεί κριτήριο αποδοχής. Διατηρήστε τον αφαιρούμενο σφιγκτήρα με την ταυτότητα της άρθρωσης μέχρι να επιβεβαιωθεί το υλικό αντικατάστασης.
Καθαρίστε τις ζευγαρωμένες περιοχές χρησιμοποιώντας την επιτρεπόμενη διαδικασία και επιθεωρήστε για άνθρακα, υπολείμματα φλάντζας, γρέζια, εγκοπές, ρωγμές, διάβρωση, σπασίματα, διάβρωση, λυγισμένες σωληνώσεις, παραμόρφωση συγκόλλησης και κατεστραμμένους πιλότους ή σκαλοπάτια. του Γκάρετ Ο οδηγός εγκατάστασης turbo απαιτεί καθαρές, άθικτες επιφάνειες φλάντζας και σωστά νέα εξαρτήματα στεγανοποίησης για την καλυμμένη εγκατάσταση. Επίσης, καθοδηγεί τους τεχνικούς να αφαιρέσουν τα κενά βύσματα και να ακολουθήσουν τις πληροφορίες του οχήματος ή του κινητήρα.
Προσφέρετε τα εξαρτήματα μαζί χωρίς να χρησιμοποιήσετε τον σφιγκτήρα ως εργαλείο πίεσης. Ο σωλήνας ή η πολλαπλή πρέπει να συναντά το στρόβιλο στην προβλεπόμενη θέση χωρίς πλευρικό φορτίο που τραβά τα περιβλήματα εκτός ευθυγράμμισης. Εάν ένας άκαμπτος σωλήνας πρέπει να τοποθετηθεί με μοχλό στη θέση του, διορθώστε το πρόβλημα των σωληνώσεων ή της τοποθέτησης πριν το σφίξετε. Ένας σφιγκτήρας δεν μπορεί να μετατρέψει με ασφάλεια την κακή ευθυγράμμιση σε εγκεκριμένο σύνδεσμο.
Δηλώστε ποιος προμηθεύει και εγκρίνει κάθε πλευρά του αρμού. Η διάσπαση ευθύνης είναι μια κοινή πηγή ελλιπών αποδεικτικών στοιχείων αποδέσμευσης.
Χρησιμοποιήστε την ακολουθία του συγκεκριμένου μοντέλου για να τοποθετήσετε τις φλάντζες, να εγκαταστήσετε την απαιτούμενη στεγανοποίηση, να τοποθετήσετε τον σωστό σφιγκτήρα και να επιβεβαιώσετε την ομοιόμορφη τοποθέτηση. Οι πληροφορίες σέρβις της Cummins για μία εφαρμογή CFP11E καθοδηγούν τον τεχνικό εγκατάστασης να τοποθετήσει σωστά τον αγκώνα εκκένωσης του συμπιεστή πριν σφίξει τον σφιγκτήρα της ζώνης V. η δημοσιευμένη ροπή ανήκει σε αυτήν ακριβώς την οδηγία. Η αρχή ισχύει ευρέως—πρώτο κάθισμα και μετά σφίξτε—αλλά η αριθμητική ροπή δεν ισχύει.
Παρατηρήστε εάν ο σφιγκτήρας εφάπτεται ομοιόμορφα με τις προβλεπόμενες επιφάνειες της φλάντζας και εάν η άρθρωση παραμένει κεντραρισμένη καθώς αρχίζει το σφίξιμο. Μη χρησιμοποιείτε γενικό στόχο κενού μεταξύ των άκρων του σφιγκτήρα. Το τελικό διάκενο, η έκθεση του σπειρώματος, η θέση του παξιμαδιού και το σχέδιο επαφής εξαρτώνται από το σχέδιο του σφιγκτήρα. Εάν η οδηγία συναρμολόγησης καθορίζει μια ακολουθία στρόφιγγας και επαναφοράς, παράθυρο επιθεώρησης, ανταλλακτικό παξιμάδι, λιπαντικό ή μέθοδο ασφάλισης, ακολουθήστε ακριβώς αυτήν την οδηγία.
Μην προσθέτετε υγρό σφραγιστικό για να αντισταθμίσετε λάθος προφίλ, κατεστραμμένο πρόσωπο ή κακή ευθυγράμμιση σωλήνα. του Γκάρετ Οι κανόνες εγκατάστασης προειδοποιούν για την αποφυγή υγρού παρεμβύσματος ή στεγανοποιητικού στις συνδέσεις λαδιού, επειδή η περίσσεια υλικού μπορεί να εμποδίσει τη ροή. Οι αρμοί εξάτμισης και συμπιεστής έχουν το δικό τους σχέδιο στεγανοποίησης. χρησιμοποιήστε τη σωστή φλάντζα, δακτύλιο Ο ή μεταλλική διεπαφή που έχει προσδιοριστεί για την άρθρωση.
Καταγράψτε τον αριθμό εξαρτήματος και την κατάσταση της σφραγίδας κατά την απελευθέρωση. Ένας δακτύλιος Ο που φαίνεται κοντά, μια γενική επίπεδη φλάντζα ή μια προηγούμενη στεγανοποίηση που επαναχρησιμοποιήθηκε χωρίς εξουσιοδότηση μπορεί να δημιουργήσει διαρροή ακόμα και όταν ο ίδιος ο σφιγκτήρας είναι σωστός.
επιβεβαιώστε την ταυτότητα του turbo και του κοινού με το εγκεκριμένο αρχείο·
επιβεβαιώστε τον σφιγκτήρα, τη στεγανοποίηση, το προφίλ φλάντζας και το εξάρτημα ταιριάσματος.
βεβαιωθείτε ότι η σύνδεση είναι πλήρως τοποθετημένη χωρίς αναγκαστική ευθυγράμμιση.
Εφαρμόστε την ακριβή μέθοδο σύσφιξης με βαθμονομημένα εργαλεία όπου απαιτείται.
Επιθεωρήστε το διάκενο στους εύκαμπτους σωλήνες, τις καλωδιώσεις, τις θερμικές ασπίδες, τους βραχίονες και τα κινούμενα εξαρτήματα.
καταγράψτε το αποτέλεσμα και τυχόν αντικατασταθέν υλικό πριν από τον κύκλο θερμότητας.
Ο ψυχρός έλεγχος δεν αποδεικνύει λειτουργία χωρίς διαρροές υπό θερμοκρασία και πίεση. Ολοκληρώστε τους ισχύοντες ελέγχους διαρροής, κίνησης και κύκλου θερμότητας μετά την εγκατάσταση από την τεκμηρίωση του οχήματος, του κινητήρα, του turbo ή των σωληνώσεων. Εάν εμφανιστεί αιθάλη, διαρροή ενίσχυσης, κίνηση ή χαλάρωση σφιγκτήρα, σταματήστε και διαγνώστε την άρθρωση αντί να προσθέσετε ροπή χωρίς αιτία.
Θέστε σε καραντίνα έναν σύνδεσμο στροβιλοκινητήρα όταν το προφίλ ζευγαρώματος ή το παρεχόμενο υλικό δεν μπορεί να συμβιβαστεί με το εγκεκριμένο συγκρότημα.
Στείλτε την πινακίδα τύπου turbo και τον πλήρη αριθμό, τον κινητήρα και το περιβάλλον εφαρμογής, τη θέση άρθρωσης, τις σημάνσεις του σφιγκτήρα, τις φωτογραφίες φλάντζας, τις διαστάσεις από ένα ελεγχόμενο σημείο αναφοράς, τον αντίστοιχο σωλήνα ή την ταυτότητα πολλαπλής, την απαιτούμενη σφράγιση, την ποσότητα και τον προορισμό. Χρησιμοποιήστε το Elecdura βαρέως τύπου στροβιλοσυμπιεστή και η Σελίδα επικοινωνίας με την Elecdura για να προετοιμάσετε ένα αίτημα προσφοράς. Η προσφερόμενη επωνυμία, η κατάσταση, ο σφιγκτήρας/σφράγιση που περιλαμβάνεται, η τεκμηρίωση και οι εμπορικοί όροι πρέπει να επιβεβαιώνονται ανά προσφορά.
Αυτός ο οδηγός δεν σχεδιάζει προσαρμοσμένες σωληνώσεις εξάτμισης, δεν εγκρίνει τη συγκόλληση, δεν πιστοποιεί μια τροποποίηση του συστήματος εκπομπών, δεν ρυθμίζει τη διάρκεια επαναχρησιμοποίησης του σφιγκτήρα ή δεν αντικαθιστά μια δοκιμή πίεσης/διαρροής που καθορίζεται από τον κατασκευαστή. Επίσης, δεν επιτρέπει τον επαναχρονισμό ενός βαθμονομημένου ενεργοποιητή ή την αλλαγή ενός συνδέσμου κέντρου-περιβλήματος. Αυτές οι ενέργειες απαιτούν τις ισχύουσες πληροφορίες μηχανικής και σέρβις.
Όχι. Η διάμετρος, το προφίλ, η γεωμετρία του τμήματος, το υλικό, το υλικό, η θέση αρμού και ο σχεδιασμός της φλάντζας ζευγαρώματος όλα έχουν σημασία. Χρησιμοποιήστε την ακριβή συναρμολόγηση ή την εγκεκριμένη παραπομπή.
Όχι. Τα εξαρτήματα πρέπει να συναντώνται στην προβλεπόμενη ευθυγράμμιση πριν από την τελική σύσφιξη. Διορθώστε την παραμόρφωση του σωλήνα, του βραχίονα, της βάσης ή της φλάντζας αντί να φορτώσετε την άρθρωση στο πλάι.
Όχι από μόνο του. Η αποδεκτή θέση εξαρτάται από το σχέδιο και τις οδηγίες του σφιγκτήρα. Χρησιμοποιήστε τα καθορισμένα στοιχεία τοποθέτησης και σύσφιξης, όχι έναν γενικό κανόνα τελικού κενού.
Μόνο όταν η ισχύουσα οδηγία επιτρέπει την επαναχρησιμοποίηση και και τα δύο είδη πληρούν τα κριτήρια επιθεώρησής της. Εάν η οδηγία απαιτεί νέο υλικό ή νέα σφράγιση, αντικαταστήστε τα.
