Alternátor pro těžký provoz může vykazovat slabý výkon, přerušované buzení, nestabilní nabíjení nebo nadměrné opotřebení kartáčů, i když jsou stator a usměrňovač provozuschopné. Porucha může spočívat v budicím vinutí rotoru, vedení sběracího kroužku, izolační dráze, excentrickém kroužku, kontaminovaném povrchu nebo rozhraní kartáč-kroužek.
Samotný odpor není univerzální hodnotou. Měď se mění s teplotou, testovací vodiče přidávají chyby a různé rodiny rotorů používají různé konstrukce vinutí. Rozhodnutí o přestavbě proto potřebuje identitu, teplotu, geometrii, izolaci, stav povrchu a důkazy o budicím proudu spojené s přesnou referencí alternátoru. Kupující mohou využít Elecdura kategorie alternátoru pro organizaci referenčního a aplikačního výzkumu, zatímco workshop udržuje naměřené důkazy pod kontrolou konečného rozhodnutí.
Tato příručka pomáhá opravářům, autodílnám a velkoobchodním nákupčím specifikovat důkazy pro potvrzenou jednotku kartáčového typu. Nenabízí univerzální odpor, izolační zkušební napětí, obrábění nebo limity buzení. Kvalifikovaný personál musí používat přesný postup výrobce a bezpečné, izolované testovací nastavení.
Tato příručka platí pro alternátor kartáčového typu s budicím vinutím rotoru připojeným přes sběrací kroužky. Před výběrem měření si ověřte přesnou vnitřní konstrukci. Delco Remy identifikuje 40SI a 55SI jako bezkomutátorové rodiny: odolnost mezi kroužky, délka kartáče a kontrola poklesu napětí v kontaktu s kartáčem nejsou jejich akceptační testy. Místo toho použijte přesný servisní postup bezkartáčového modelu. Křížový odkaz na aftermarket nebo podobné pouzdro nezakládá vnitřní konstrukci.

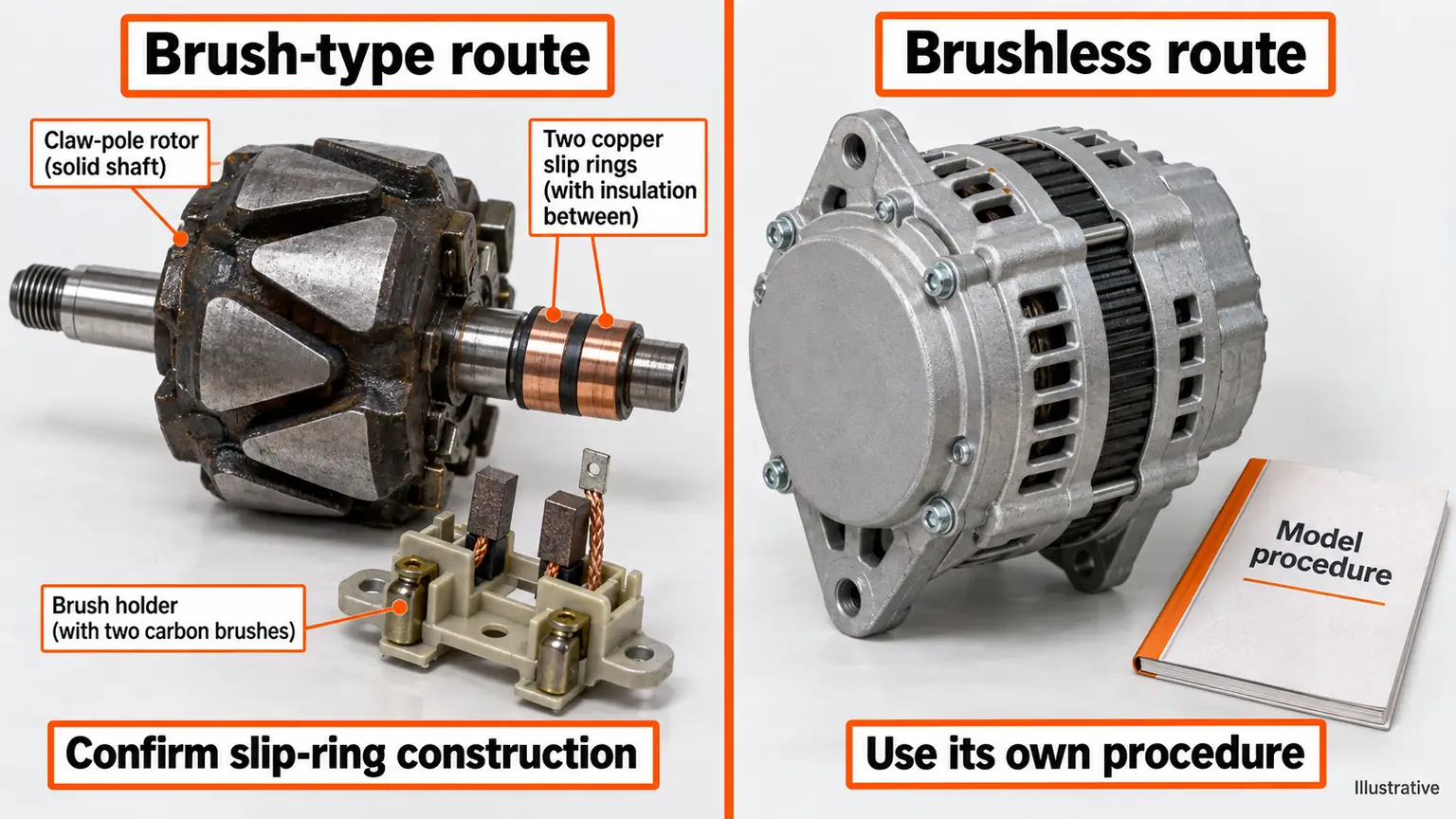

Ilustrativní rozlišení architektury, nikoli identifikace modelu podle vzhledu. Příklad typu kartáč není 40SI nebo 55SI; potvrdit skutečnou konstrukci a přesné servisní pokyny.
U výrobce Informace o bezkartáčovém designu vysvětlují tento rozdíl v architektuře. Je to důvod pro vyloučení těchto příkladů, nikoli schválení jakéhokoli zde zobrazeného náhradního produktu.
Příklad vyloučení architektury: tento katalogový obrázek je spojen s odkazem 55SI. Řada OEM 55SI je bezkomutátorová. Fotografie neukazuje přístupný kartáčový rotor ani neukazuje žádný test v této příručce; ověřte samostatně dodávanou jednotku.
Pokud je sestava bezkartáčová nebo její konstrukce není zavedena, zastavte tuto trasu sběracího kroužku a získejte správný postup. Absence přístupných kroužků není důkazem otevřeného vinutí. Pro potvrzenou jednotku kartáčového typu zaznamenejte před měřením rodinu alternátoru, napětí, jmenovitý výkon, strategii regulátoru, řemenici, referenci rotoru, okolní teplotu a teplotu vinutí. Před testováním spojí elektrikář alternátoru a rotoru odkaz na pojmenované vozidlo, motor nebo konfiguraci lavice. Tato základní linie poskytuje měřitelný počáteční bod odporu vinutí pole, teplotní korekci, zemní izolaci, geometrii sběracích kroužků, rozhraní kartáčů a řízené uvolňování rotoru a zabraňuje pohodlnému pozorování bez zatížení definovat celou skříň alternátoru.
Nejprve zjistěte referenci alternátoru a rotoru, poté porovnejte uspořádání polních svorek, zatímco bude reprodukována původní stížnost. Použijte teplotu vinutí ke zpochybnění první interpretace a ponechte zdroj provozního limitu jako podmínku, kterou může opakovat jiná dílna nebo dodavatel. Ke každé hodnotě patří teplota, rychlost, zatížení, bod připojení a identita přístroje.
Záznam o otevření musí vysvětlovat, proč reference alternátoru a rotoru představuje počáteční stav a jak se změní uspořádání polních svorek, když se objeví podezření na poruchu. Pokud teplota vinutí ukazuje jinde, diagnóza zůstane otevřená. Zdroj provozního limitu se stává referenčním zdrojem používaným k porovnání odebrané jednotky, schváleného vzorku a pozdější výrobní šarže.
reference alternátoru a rotoru: zachyťte počáteční hodnotu a přesné provozní podmínky.
rozložení polního terminálu: porovnejte odezvu před reklamací a během ní.
teplota vinutí: použijte nezávislé pozorování k testování první teorie.
zdroj limitu služby: zachovejte odkaz s datem, nástrojem a recenzentem.
Výsledek odporu má smysl pouze tehdy, když je porovnán se správnou specifikací rotoru při známé teplotě. Chybějící směrný plán nelze po nahrazení z paměti znovu vytvořit, takže nevyřešená pole zůstanou označena jako nevyřízená. První brána se zavře pouze tehdy, když stížnost a zaznamenané chování alternátoru popisují stejnou událost.

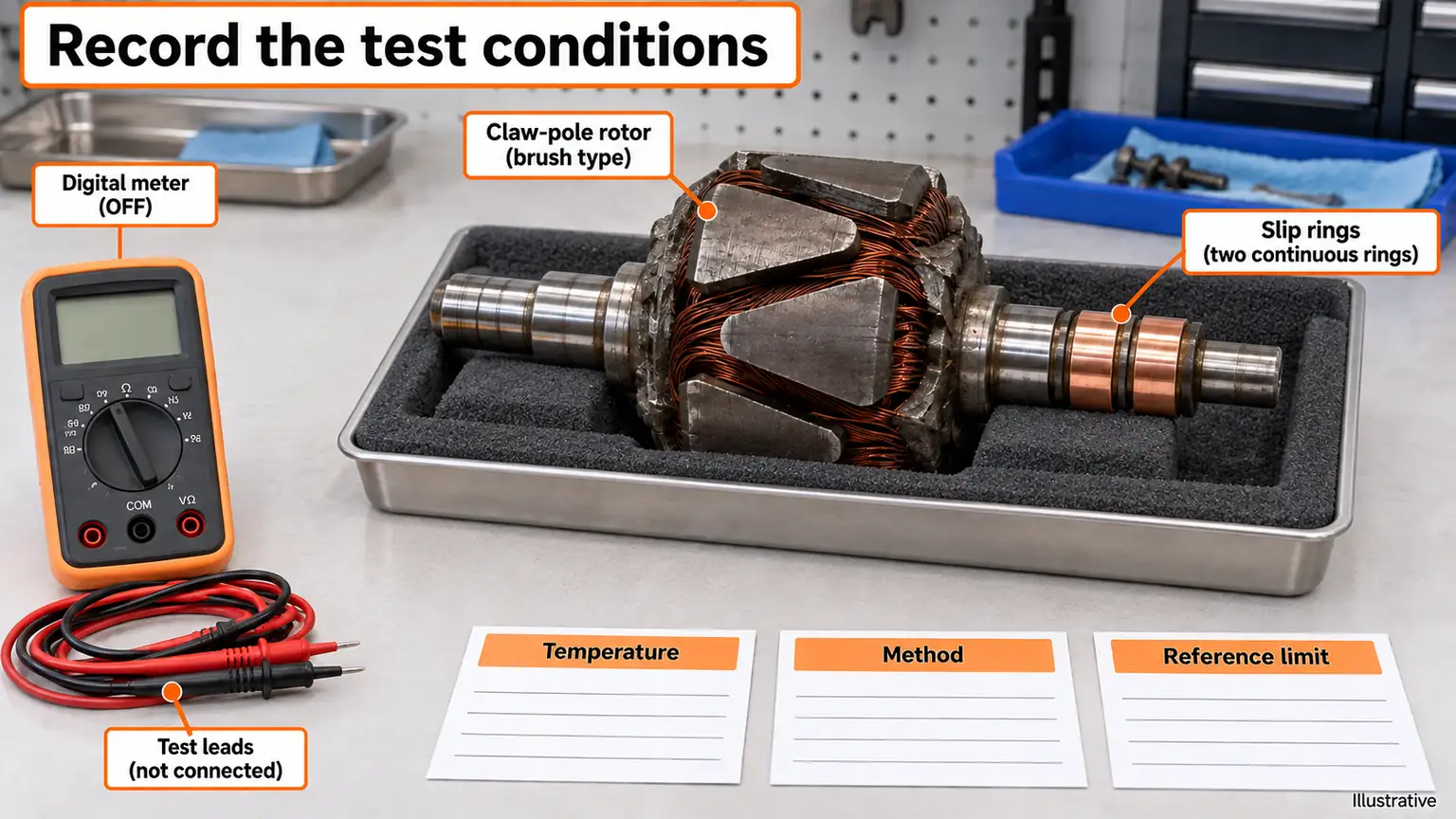

Ilustrativní kontext přezkumu důkazů, nikoli související test nebo naměřený výsledek. Použijte specifikovanou metodu, teplotní základ a přesný limit rotoru; nepředpokládá se žádné univerzální nastavení odporu nebo izolačního testu.
Před výběrem testu se ujistěte, že dokumentovaná konstrukce a servisní reference odpovídají skutečné jednotce. Udržujte neznámou architekturu na počkání; kontrola identity sama o sobě neschvaluje vybavení nebo nákup.
Pokud je to vhodné, použijte kompenzované svody nebo čtyřvodičovou metodu, stabilní kontaktní tlak, čisté body sondy a opakované měření po obvodu prstence. Tato fáze převádí počáteční pozorování na řízenou testovací trasu. Technik na zkušební stolici připraví kompenzaci elektrody, ověří připojení nebo mechanické nastavení a zaznamená okolní a počáteční podmínky před aplikací zatížení, příkazu nebo pohybu.
Změřte odpor mezi kroužky v prvním definovaném bodě a poté, co alternátor dosáhne druhého stavu, znovu zkontrolujte opakovatelnost. korekce teploty by měla odhalit, zda změna následuje po komponentě, hostitelském systému nebo nastavení testu. Změněný kabel, adaptér, přípravek nebo rychlost zneplatní srovnání, pokud to není zdokumentováno.
Pro měření odporu budícího vinutí přes sběrací kroužky by měl zkušební list nechat druhého technika znovu sestavit stejné uspořádání. Identifikuje přípravek, umístění sond, časování, jednotky, aplikovaný požadavek a důvod, proč je každé čtení důležité pro podezřelou poruchu.
kompenzace vedení: definujte stav před zkouškou a způsob přípravy.
odpor mezi kroužky: zaznamenejte první řízenou odezvu s její jednotkou a tolerancí.
opakovatelnost: opakujte při druhé podmínce bez změny nesouvisejících proměnných.
korekce teploty: poznamenejte si rozhodující pozorování a všechny zbývající nejasnosti.
Přerušený údaj může pocházet z vinutí nebo vedení sběracího kroužku, zatímco neočekávaně nízká hodnota může indikovat zkratované otáčky nebo nesprávnou rodinu rotorů. Pokud dva kontrolované body nepodporují jedno vysvětlení, vraťte se k nastavení namísto vynucení závěru. Uvolnění vyžaduje opakovatelnou cestu, ne jediné příznivé čtení.
Zavřete změřte odpor budícího vinutí přes sběrací kroužky až poté, co bude možné nastavení znovu sestavit ze zaznamenaného zařízení, připojení, zátěže, časování a detailů nástroje. Výsledek posouvá diagnostiku, ale nezříká se pozdějších kontrol šarží.
Používejte pouze schválenou metodu testu izolace a napětí, poté zkontrolujte každý kroužek na hřídeli rotoru a magnetickou konstrukci a zároveň chraňte připojenou elektroniku. Účelem je zde spíše rozpoznávání vzorů než shromažďování izolovaných čísel. Přijímající inspektor vyrovná izolační odpor, testovací napětí, dráhu uzemnění hřídele a izolaci elektroniky na jedné časové přímce, takže sekvence odezvy alternátoru zůstane viditelná.
Izolační odpor interpretujte pouze se specifikovaným zkušebním napětím, izolačním stavem, teplotou a platným provozním limitem. Nepřipojujte tester izolace k regulátoru nebo jiné elektronice, pokud to přesný postup výslovně nepovoluje. Změněné nastavení musí být zdokumentováno před porovnáním hodnot.
Silná zpráva o izolaci zkušebního rotoru od hřídele a pólového železa ukládá nezpracované stopy nebo fotografie před přidáním závěrů. Analytik označí normální rysy, podezřelé anomálie a bod, kde se vzor mění, což umožňuje dodavateli porovnat důkazy reklamace se schváleným vzorkem.
izolační odpor: ponechte neupravenou stopu, obrázek nebo měřenou sekvenci.
zkušební napětí: označte vlastnost, která se mění s reklamací.
dráha uzemnění hřídele: porovnejte stejný prvek za kontrolních podmínek.
izolace elektroniky: stav, který způsobuje, že kombinovaný vzor podporuje nebo vylučuje.
Rotor, který vede budicí proud, ale uniká do země, může vytvářet teplo, napětí regulátoru, nestabilní buzení a opakované selhání nabíjení. Když je vzor neúplný, shromážděte chybějící provozní interval namísto opakování interpretace. Rozhodovací brána se zavře, když sled důkazů vysvětluje, proč se alternátor změnil.
Uvolněte izolaci zkušebního rotoru na hřídeli a pólu, když uložený vzor a podmínka ovládání podporují jednu interpretaci chování alternátoru. Protichůdné stopy zůstávají připojeny jako otevřený důkaz.
Změřte průměr v několika polohách, radiální házení na podepřených čepech, hloubku drážky, důlkovou korozi, pálení, znečištění, pájené spoje a zabezpečení kroužků. Tento modul zkoumá, jak se alternátor chová poté, co měla příležitost působit teplo, zatížení nebo znečištění. Technický kupující definuje interval expozice a sleduje minimální průměr prstence před, během a po tomto intervalu.

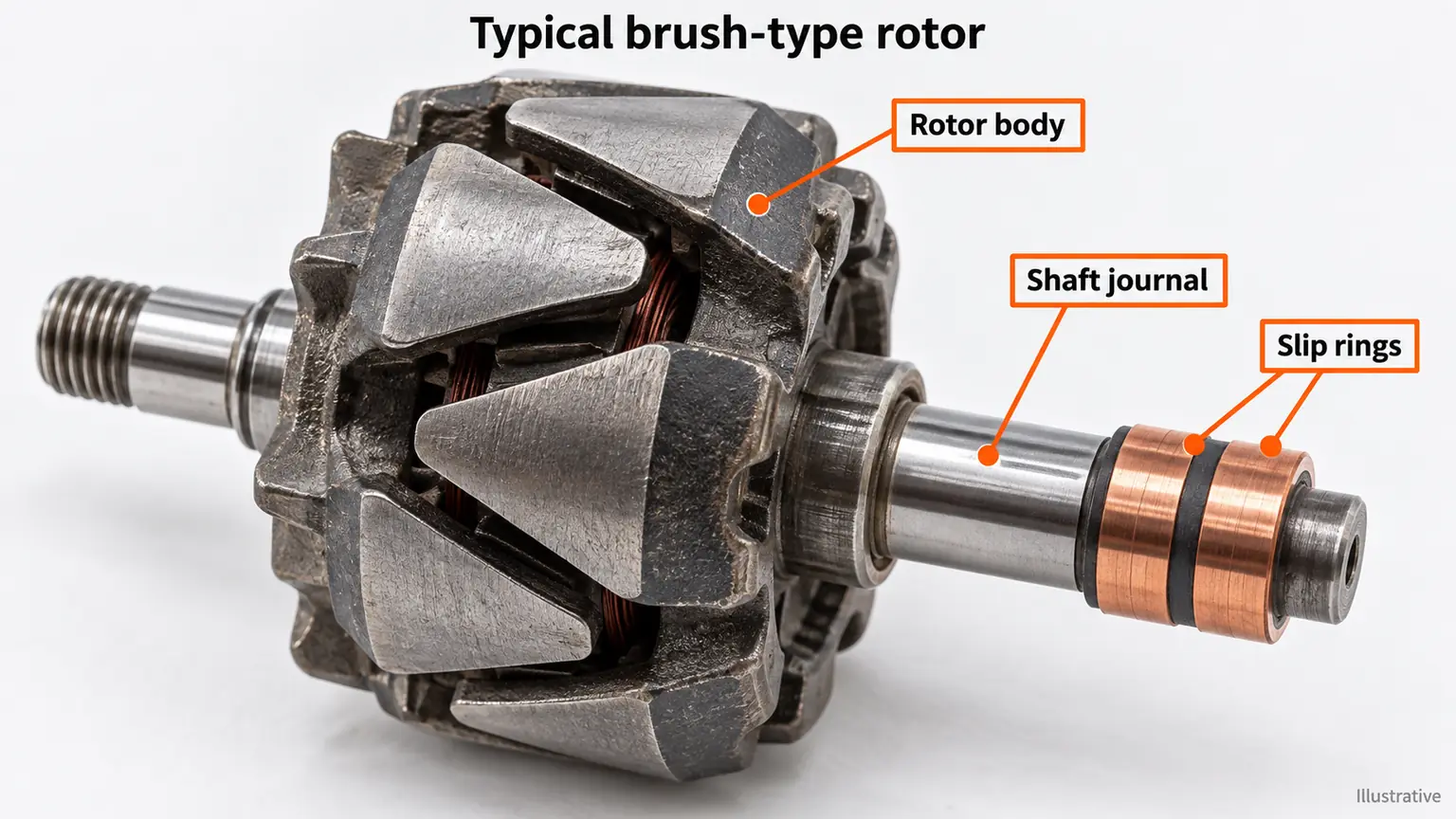

Pouze ilustrativní typický rotor kartáčového typu, nikoli konkrétní součást, mez opotřebení nebo instrukce pro obrábění. Geometrie kroužku a přípustné servisní práce musí být zkontrolovány podle přesné specifikace rotoru.
Spíše korelujte radiální házení s povrchovou úpravou, než aby se jedna z obou hodnot považovala za univerzální limit. Přidejte stav olověného spoje, abyste ukázali, zda chlazení, mazání, těsnění, přívod nebo okolní hardware změnil výsledek. Expozice musí být dostatečně dlouhá, aby odhalila stížnost bez překročení deklarované povinnosti.
Kontrolní průměr sběrného kroužku, házení a povrchový pracovní list by měly zahrnovat okolní podmínky, počáteční teplotu, aplikovaný provoz, uplynulý čas, pozorování vrcholu, bod stabilizace a chování při zotavení. Tyto detaily odlišují skutečnou vadu související se stresem od testu, který jednoduše přehřál sestavu.
minimální průměr kroužku: stanovte předexpoziční referenci.
radiální házení: zachyťte vrchol nebo nejhorší případ chování.
povrchová úprava: porovnejte odezvu v pevně stanoveném uplynulém čase.
stav olověného spoje: obnovení dokumentu a jakákoli trvalá změna.
Leštěný vzhled nedokazuje, že kroužky jsou soustředné, mechanicky bezpečné nebo dostatečně silné pro další servisní cyklus. Výsledek mimo limit vyžaduje kontrolu okolního systému, než je alternátor odsouzen. Schválení čeká, dokud se stresová cesta a důkazy zotavení neshodnou.
Schválit kontrolu průměru sběrného kroužku, házení a povrchu po expozici, maximální odezvu, stabilizaci a zotavení tvoří jednu obhajitelnou sekvenci. Podpis pokrývá spíše tuto stresovou cestu než nesouvisející nároky na výdrž.
The Výpis 40SI patří do jiné aplikace bez kartáčů. Nepoužívejte jeho vnější fotografii jako důkaz průměru sběracího kroužku, stavu kartáče nebo vnitřního testovacího bodu. Pro tuto část použijte měření a fotografie skutečného ověřeného kartáčového rotoru.
Zkontrolujte délku kartáčku, volnost v držáku, sílu pružiny, ohebnost vedení, kontaktní vzorek, polaritu, kde je to relevantní, a známky oblouku nebo odskoku. Kontrola na zkušebním stavu nyní testuje vnitřní teorii nebo teorii na úrovni komponent vyvinutou na stroji. Záruční analytik zakonzervuje odstraněný stav, vyčistí pouze to, co metoda vyžaduje, a zaznamená projekci štětce, než může demontáž vymazat užitečné důkazy.
Kvantifikujte vůli držáku pomocí zařízení vhodného pro jeho očekávaný rozsah, ověřte sílu pružiny pomocí druhé metody, je-li to praktické, a vyfotografujte kontaktní vzorek vedle identity součásti. Kompenzace, teplota, tlak upínacího přípravku a nulování jsou důležité, když malé rozdíly řídí závěr.
Srovnávací záznam odděluje pozorování od interpretace. Uvádí, co bylo přímo měřeno, co bylo odvozeno ze vzoru, jaký limit byl použit a zda tento limit patří do přesné zkoumané rodiny alternátorů.
projekce štětce: zachovejte stav po odstranění a referenční značky.
povolení držitele: zaznamenejte kalibrované měření a korekci prostředí.
síla pružiny: potvrďte podezřelý mechanismus druhým pozorováním.
vzor kontaktu: spojte viditelný stav s měřenou cestou poruchy.
Nálezy rotoru a kartáče musí být vyhodnoceny společně, protože dobré vinutí může stále přijímat nestabilní budicí proud přes špatné mechanické rozhraní. Pokud čištění, demontáž nebo síla upevnění mohly změnit výsledek, zpráva uvádí toto omezení. Rozhodnutí o dávce se nesmí spoléhat na referenční hodnotu, jejíž metodu nelze reprodukovat.
Přijměte kontakt ovládacího kartáče a sílu pružiny, když stav po odstranění, kalibrované hodnoty, kompenzace a fotografie součástí identifikují stejný mechanismus. Jakékoli omezení destruktivní kontroly zůstává viditelné.
Použijte schválený regulátor nebo testovací zdroj k porovnání budícího proudu, odezvy rotoru, poklesu napětí kartáče, nárůstu teploty a přerušovaného chování bez překročení rychlosti sestavy. Konkurenční příčiny musí být nyní odděleny tak, aby náhrada řešila vadnou část spíše než nejviditelnější příznak. Elektrikář vozového parku porovná řízené napětí pole a proud pole při stejném požadavku před výměnou jakékoli součásti.
Použijte ztrátu napětí kartáče k otestování alternativního vysvětlení a poté zkontrolujte tepelnou odezvu, abyste našli důkaz, že hostitelský systém vytvořil nebo zesílil stížnost. Každá větev potřebuje důvod, proč vyhovuje/nevyhovuje; výměna dílů, dokud symptom nezmizí, neidentifikuje původní poruchu alternátoru.
Mapa příčin pro vyhodnocení budícího proudu při řízeném buzení uvádí očekávané důkazy, pokud by každá kandidátská chyba byla pravdivá. Skutečné hodnoty jsou pak umístěny proti těmto očekáváním, včetně protichůdných pozorování, která brání předčasnému uzavření.
řízené pole napětí: definujte, co by tento výsledek znamenal pro primární teorii.
budicí proud: porovnejte odezvu alternativní součásti nebo systému.
ztráta napětí kartáče: proveďte rozlišovací kontrolu, která oddělí obě cesty.
tepelná odezva: zkontrolujte rozhraní, kde by jedna chyba mohla napodobovat jinou.
Dynamický důkaz může odhalit chyby, které zmizí během kontroly statického ohmmetru za studena, zejména na spojích sběracích kroužků a kontaktů kartáčů. Vyměňte alternátor až poté, co vybraná příčina vysvětlí stížnost a zamítnutá příčina neprojde vlastním důkazním testem. Tato brána chrání vozový park před opakovaným selháním a chrání dodavatele před nepodloženým nárokem.
Projde vyhodnocovat budicí proud při řízeném buzení poté, co zvolená příčina vysvětlí stížnost a konkurenční příčina neprojde definovanou kontrolou. Podpis zabraňuje tomu, aby se záměna dílů vydávala za diagnózu.
U ověřené jednotky kartáčového typu znovu sestavte pouze s modelově schválenými ložisky, součástmi kartáčů, izolací, usměrňovačem, regulátorem, řemenicí a upevňovacími prvky. Požadavek kartáče se nevztahuje na bezkartáčové provedení. Dodržujte příslušný postup testu kompletního alternátoru a zaznamenejte jeho specifikované kontroly zapnutí, výkonu, regulace, zvlnění a teploty. Finální modul převádí technická zjištění na akceptační standard, který mohou nákupní, přijímací a záruční týmy důsledně uplatňovat. Technik na zkušební stolici definuje, jak se bude porovnávat rychlost zapínání a křivka horkého výkonu mezi schváleným vzorkem a výrobními jednotkami.
Přidejte zvlnění AC, abyste odhalili změny, které štítek nebo křížový odkaz na katalog nemůže zobrazit. Použijte sériovou sledovatelnost k propojení každého výsledku se šarží dodavatele, nákupní objednávkou a recenzentem. Tolerance by měly odrážet skutečný pracovní cyklus pro těžký provoz spíše než nespecifikovaný obecný test.
Přijímací list pro uvolnění kompletního alternátoru s sledovatelnými výsledky identifikuje povinné důkazy, frekvenci vzorkování, nástroje, limity propustnosti, karanténní opatření a vlastníka eskalace. Uvádí také, které změny vyžadují nový vzorek nebo polní pokus.
zapínací rychlost: definujte hodnotu uvolnění a metodu vzorkování.
křivka horkého výstupu: porovnejte důkazy vzorku s příchozí šarží.
Zvlnění AC: uschovejte si technický záznam, který odhaluje posun konfigurace.
sériová sledovatelnost: sledování schválení, odchylek a rozhodnutí o nárocích do jedné identity.
Rotor je schválen pouze tehdy, když měření součástí a kompletní výkon alternátoru souhlasí podle zaznamenané aplikace pro těžký provoz . Výrobní dávka postupuje pouze tehdy, když její evidence sleduje schválenou cestu. Cena, naléhavost nebo nedostatek zásob nemohou v tichosti zrušit povinné pole pro přijetí alternátoru.
Povolte uvolnění kompletního alternátoru s sledovatelnými výsledky prostřednictvím plánu odběru vzorků, stanovených limitů, sledovatelné šarže, pravidla karantény a vlastníka odchylky. Uvolnění výroby následuje důkazy spíše než tlak podle plánu.
Obhájitelný spis případu alternátoru spojuje stížnost, provozní povinnost, označení odstraněných dílů, nastavení testu, nezpracované hodnoty, fotografie, interpretaci a nevyřešené otázky. Pro tento diagnostický pracovní postup by měl tento záznam také identifikovat, které důkazy pocházejí z vozidla, zkušebního pracoviště, dodavatele a přijímajícího týmu, aby se pozdější rozhodnutí nemíchala na rozdíl od zdrojů.
Identifikujte alternátor, hostitelské vozidlo nebo stroj, pracovní cyklus a původní stížnost.
Připojte měření, která podporují výše popsané šetření, aniž byste přepisovali nezpracované výsledky.
Jmenujte osobu, která přijala každý limit alternátoru, a osobu, která vlastní každou otevřenou otázku.
Připojte schválený vzorek, nákupní objednávku, šarži dodavatele a záznam o příchozí kontrole.
Technická diagnostika se stává komerčně užitečnou, když RFQ nese stejnou identitu a limity. Dotaz na alternátor by měl zahrnovat původní referenci, motor nebo vozidlo, fotografie, naměřená rozhraní, provozní příznaky, testované podmínky, požadované množství, místo určení a očekávanou frekvenci objednávek. To zabraňuje tomu, aby shoda v širokém katalogu nahradila důkazy vyvinuté výše.
Uveďte, zda je požadovaný alternátor nový poprodejní, repasovaný nebo jiný deklarovaný stav.
Uveďte skutečné požadavky na montáž, řemenici, elektrickou svorku a rozhraní regulátoru pro tento alternátor.
Definujte vzorový důkaz, příjem kontrol, balení, štítky a oznámení o změnách.
Udržujte cenu, MOQ a dodací lhůtu odděleně od nevyřešené technické montáže.
Schválený vzorek alternátoru je užitečný pouze tehdy, když jeho měřitelná konfigurace následuje po objednávce do pozdějších dodávek. Příjem by měl porovnat značení, konektory, montáž, viditelnou konstrukci, balení, vybrané funkční údaje a případné slíbené dokumenty. Změněná konfigurace se vrátí k technické kontrole namísto zadávání zásob vozového parku podle zvyku.
Uschovejte si schválený vzorek alternátoru nebo kompletní záznam fotografie a měření.
Sledujte každou příchozí šarži k prohlášení dodavatele a revizi nákupní objednávky.
Uložte do karantény změněné rozhraní, štítek, interní referenci nebo výsledek testu.
Selhání pole zasílejte zpět do stejné důkazní cesty použité pro prvotní schválení.
Alternátor pro těžký provoz Testování vinutí rotoru a skluzného kroužku funguje, když každé čtení patří k definované podmínce a každé rozhodnutí patří jmenovanému vlastníkovi. Výsledkem je jasnější základní příčina, přesnější specifikace pro trh s náhradními díly a přijímací standard, který může odhalit změnu dříve, než se dostane do flotily pro těžký provoz .
