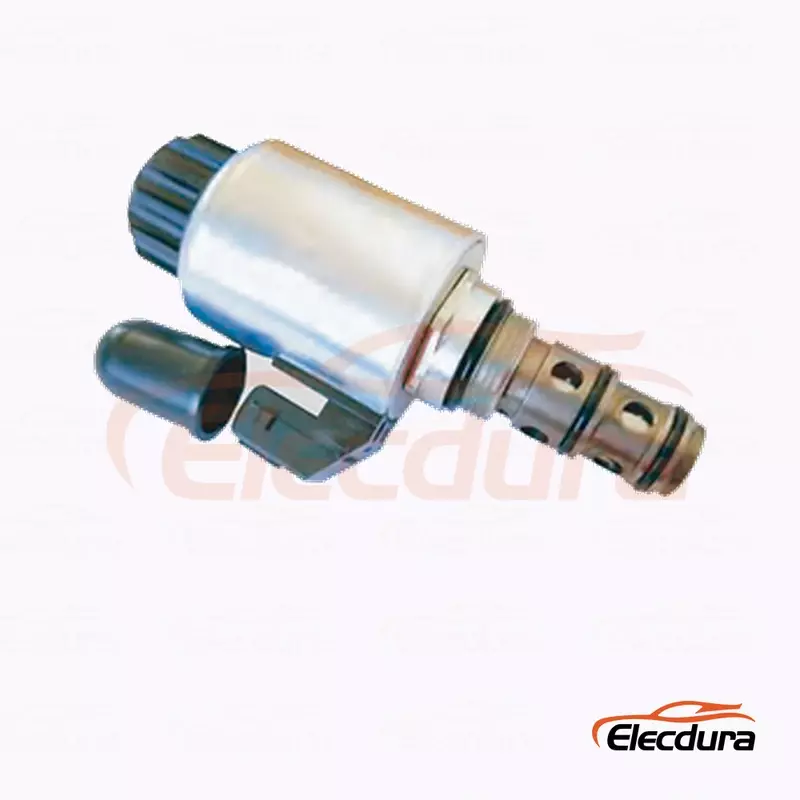

12V-7/8-14 proportional patron
OE-ækvivalent erstatningskvalitet
IATF 16949 / ISO 9001 / CE / RoHS
50 stk
7-15 dage
12 måneder
Hydrauliske manifolder ved hjælp af den matchende 7/8-14 proportionelle patron og fire-ports kredsløb
Bekræft 12v, stik, 7/8-14 unf-2a, tætninger og hydraulikkredsløb før installation.
| Antal: | |
|---|---|
12V-7/8-14 proportional patron er en 12V proportional hydraulisk magnetventil til hydrauliske manifolds, der bruger den matchende 7/8-14 proportional patron og fire-ports kredsløb. Købere bør bekræfte den komplette gamle mærkning, elektrisk version, stik, 7/8-14 unf-2a og hydraulisk funktion, før de godkender udskiftningslageret.
Specifikation |
Værdi |
|---|---|
Produkttype |
Proportional hydraulisk magnetventil |
Primær reference |
12V-7/8-14 proportional patron |
Krydshenvisninger |
Intet verificeret offentligt OE-nummer er tildelt |
Elektrisk udgave |
12V |
Arbejdstryk reference |
22 bar |
Interface |
7/8-14 UNF-2A |
Ansøgningsomfang |
Hydrauliske manifolder ved hjælp af den matchende 7/8-14 proportionelle patron og fire-ports kredsløb |
MOQ |
50 stk |
Leveringstid |
7 til 15 dage |
Garanti |
12 måneder |

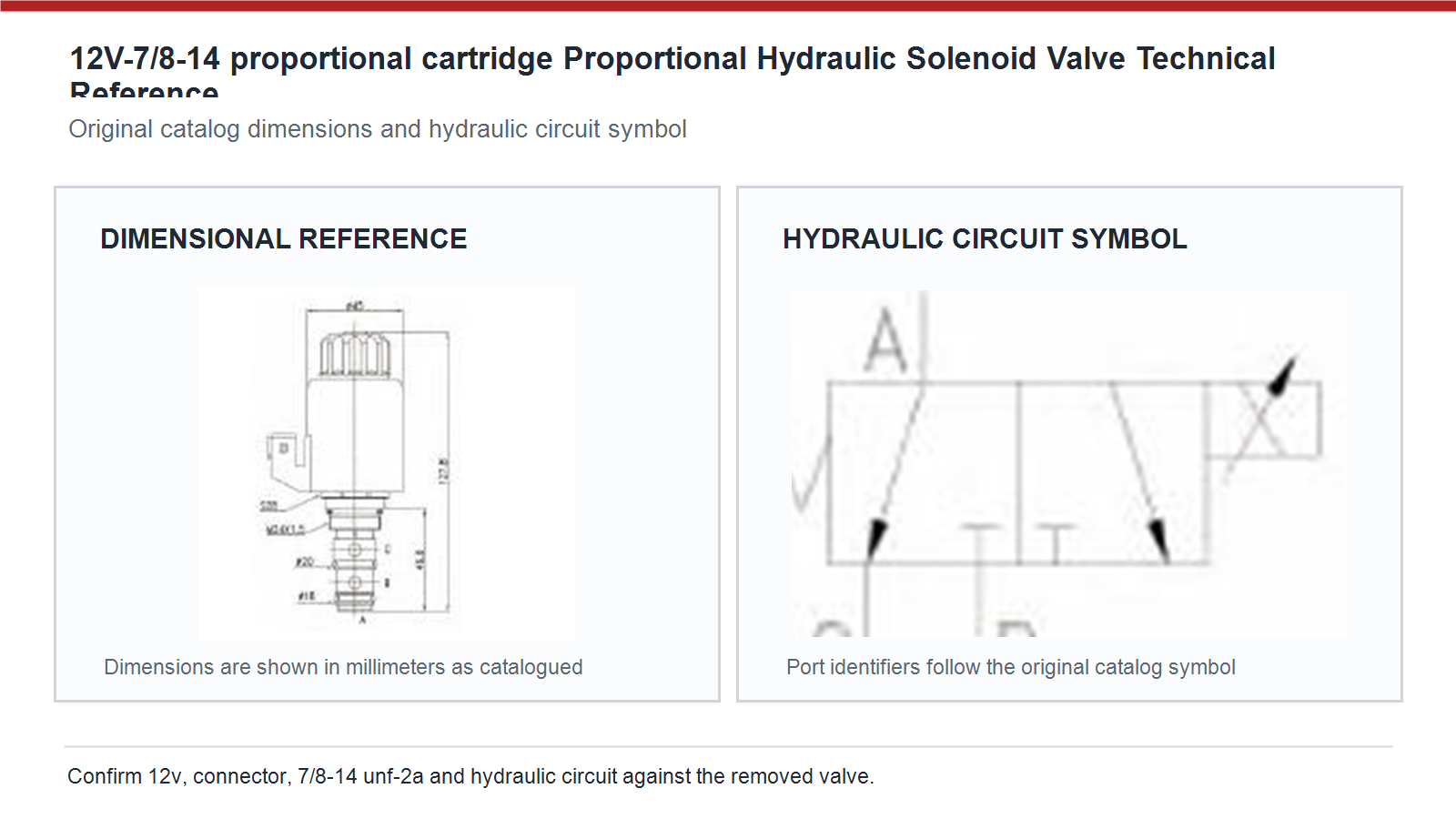

Brug den originale dimensionsreference i kataloget og det hydrauliske symbol til at sammenligne ventilen med den fjernede komponent og maskinskemaet før købsgodkendelse.
Gennemfør hvert kontrolpunkt nedenfor, før en prøve- eller masseordre frigives.
Godkendelsespunkt |
Køberanmeldelse |
|---|---|
Reference |
Brug den komplette gamle ventilmærkning og prøve |
Elektrisk |
12V; verificere ved det indlæste stik under selve kommandoen |
Mekanisk |
Sammenlign 7/8-14 unf-2a, patronlængde, tætninger og installeret spillerum |
Hydraulisk |
Bekræft normal tilstand, strømforsyningstilstand og manifoldportforhold |
Maskinbevis |
Hydrauliske manifolder ved hjælp af den matchende 7/8-14 proportionelle patron og fire-ports kredsløb |
Separat elektrisk kommando, patronbevægelse og maskinrespons, så den faktiske ledningsføring eller hydrauliske fejl ikke skjules af en udskiftning af dele.
Observeret tilstand |
Anbefalet tjek |
|---|---|
Ingen bevægelse |
Kontroller det belastede stikspænding, jord, kontrolkommando og spolemodstand. |
Langsomt svar |
Efterse olierenheden, filterets tilstand, viskositeten og patronens bevægelse. |
Omvendt svar |
Stop driften og sammenlign normal og strømførende portlogik med den originale ventil. |
Ekstern lækage |
Efterse tætninger, patronoverflade, manifoldboring og korrekt siddedybde. |
Gentagen opvarmning |
Bekræft spænding, driftscyklus, stikmodstand og fuld magnetisk bevægelse. |
Under en vedligeholdelsesplanlægger opbygger kritisk reservelager, hold den verificerede reference, målinger og testresultater i servicejournalen. Godkend 12V-7/8-14 proportional patron fra den komplette gamle ventilmærkning, 12V elektrisk version, konnektornøgle, 7/8-14 unf-2a, tætningsområder og normal hydraulisk tilstand. En delt udstyrsmodel beviser ikke udskiftelighed, fordi pumpe- og manifoldrevisioner kan ændre sig under produktionen. Send maskinens model, serienummer og klare fjernede delefotos med forespørgslen.
Under en udskiftning af spole overvejes uden at udskifte patronen, gem den verificerede reference, målinger og testresultat i servicejournalen. Læs spolemærkaten først, og mål spændingen ved stikket, mens den rigtige maskinkommando er aktiv. Arbejdsreferencen for denne side er 12V. Udled ikke kun spænding ud fra batteritælling, da omformere, ledningsskift og blandede spændingsflåder kan skabe misvisende antagelser. Registrer den verificerede værdi på indkøbsordren og indgående inspektionsmærkat.
Under et serviceteam tester den afbrudte tilstand, gem den verificerede reference, målinger og testresultat i servicejournalen. Mål forsyning og jord ved det belastede stik, kontroller derefter spolemodstanden, og kontroller, at controlleren faktisk afgiver kommandoen. Hvis det elektriske input er korrekt, skal du inspicere olierenheden, filterets tilstand, patronens bevægelse og manifoldkontamination. Adskil elektrisk kommando fra hydraulisk reaktion, før du udskifter en anden ventil, ellers kan en sele eller blokeret pilotpassage gå glip af.
Under en klage over varm olie, skal du opbevare den verificerede reference, målinger og testresultater i servicejournalen. Angiv den komplette gamle etiket, maskinens model og serienummer, bekræftet spænding, kontaktfladefoto, patron- eller flangemål, hydraulisk funktion, påkrævet mængde og destination. For blandede flåder skal du adskille hver elektrisk version og suffiksversion på forespørgslen. Dette bevis tillader en prøvegodkendelsesplan og forhindrer tilsvarende proportional hydrauliske magnetventilvarianter i at blive kombineret i én bulkordre.
Under en udskiftning af spole overvejes uden at udskifte patronen, gem den verificerede reference, målinger og testresultat i servicejournalen. Sammenlign forbindelsesfladen, nøglepositionen, pin-antal, låsens retning og kabeludgang med den fjernede komponent. Kontroller også, om undertrykkelse er indbygget i spolen, da dette kan påvirke controllerens diagnostik. Fotografer stikket lige på ved siden af en lineal, og inkluder terminaltilstanden i RFQ, især når flere Universal-sele-revisioner bruges i den samme flåde.
Under en forhandlers deletæller kontrollerer en gammel prøve, gem den verificerede reference, målinger og testresultat i servicejournalen. En kontrolleret prøvegennemgang skal bekræfte fysisk pasform, konnektorindgreb, spolestrøm, lækage og maskinens reaktion i både normal og strømførende tilstand. For denne proportionelle hydrauliske magnetventil skal du registrere varm olies adfærd og responstid samt koldstartsdrift. Gem de godkendte etiketfotos og -mål, så produktionspartiet kan kontrolleres i forhold til samme acceptrekord.
Under en gentagelse af en spoleopvarmning, skal du opbevare den verificerede reference, målinger og testresultater i servicejournalen. Hold porte lukkede, tætninger beskyttede og forbindelsesflader fri for fugt eller stød. Adskil 12v- og suffiksvarianter med læsbare kartonetiketter, så lagerplukning ikke kan blande dem. Opbevar ventilerne i et rent, tørt område væk fra svejsestøv og ætsende kemikalier, og bevar partiets sporbarhed til den godkendte prøve og indgående inspektionsjournal.
Send den komplette gamle ventilmærkning, bekræftet spænding, maskinmodel og serienummer, stikfotos, grænsefladedimensioner og påkrævet antal for et monteringsfokuseret B2B-tilbud.
