Aufrufe: 0 Autor: Site-Editor Veröffentlichungszeit: 29.07.2026 Herkunft: Website
Ein Anlasserrelais ist eine kleine Komponente mit großer Auswirkung auf die Betriebszeit des Lkw. Es ermöglicht einem Steuerkreis mit niedrigem Strom, den Magnetpfad mit höherem Strom zu steuern, was zum Schutz des Zündschalters und zur Organisation der Startlogik des Fahrzeugs beiträgt. Wenn ein Relais ausfällt, kann das Symptom genau wie eine schwache Batterie, ein defektes Anlassermagnetventil, ein beschädigtes Kabel oder ein Fehler der Wegfahrsperre aussehen. Aus diesem Grund sollte ein Techniker das Relais als Teil des Startsystems testen und es nicht als nachträglichen Einfall betrachten.
Für Flottenwerkstätten, Händler und B2B-Käufer ist die Relaisdiagnose wertvoll, da sie einen unnötigen, aufwändigen Austausch des Anlassers verhindern kann. Ziel ist es, den Befehl, die Schaltwirkung des Relais, den Ausgang zum Magnetventil und den Zustand der zugehörigen Verkabelung zu bestätigen. Wenn irgendwann eine Starterbaugruppe benötigt wird, verwenden Sie die Anwendungsdaten und die Abdeckung in Elecdurauto Wählen Sie die Kategorie der Hochleistungs-Anlassermotoren aus, anstatt ein Teil nur anhand der Form oder einer Teilnummer auszuwählen.
Das Relais sitzt zwischen anderen Teilen des Startsystems. Je nach Fahrzeug kann der Stromkreis Batteriestrom, eine Sicherung, einen Zünd- oder Startschalter, eine Neutral- oder Kupplungssicherheitsvorrichtung, eine Motorsteuerungsberechtigung, eine Relaisspule, Relaiskontakte, einen Magnetauslöseranschluss und einen Anlasser umfassen. Einige Lkw verwenden mehrere Relais oder ein integriertes Stromverteilungsmodul. Ein Schaltplan für das genaue Fahrzeug oder die genaue Ausrüstung ist der sicherste Ausgangspunkt.
Die meisten Starterrelais haben eine Spulenseite und eine Schaltkontaktseite. Die Spule empfängt den Schwachstrombefehl. Die Kontakte stellen dann eine separate Stromzufuhr zum Magnetauslösekreis her. Ein Klicken des Relais kann die Bewegung der Spule bestätigen, es bestätigt jedoch nicht, dass die Kontakte sauber genug sind, um eine zuverlässige Spannung durchzulassen. Ein Relais kann normal klingen, während sein Ausgang selbst bei geringer Last zusammenbricht.
Fragen Sie, ob der Zustand „Kein Anlassen“ nur bei kaltem Zustand, nur bei heißem Zustand, intermittierend nach Vibrationen, nach Regen vorliegt oder mit einer bestimmten Gangwahlposition verknüpft ist. Ein Relais mit durch Hitze beschädigten Kontakten kann nach längerem Betrieb ausfallen. Ein korrodierter Stecker kann nach Wassereinwirkung versagen. Ein Problem mit dem Sicherheitsschaltkreis kann nur dann auftreten, wenn sich das Fahrzeug bewegt oder wenn ein Kupplungspedalschalter seine Endstellung erreicht hat.
Überprüfen Sie vor dem Ausbau eines Relais die Sicherung, den Relaissockel, die Klemmenspannung, den Stromverteilerkasten, die Kabelbaumführung und die Erdungspunkte. Achten Sie auf eindringendes Wasser, Verfärbungen durch Hitze, geschmolzenen Kunststoff, lose Verriegelungslaschen, frühere Reparaturverbindungen und Stiftkorrosion. Ein neues Relais, das in eine verbrannte oder lockere Fassung eingebaut wird, kann sofort zu derselben zeitweiligen Beschwerde führen.
Die erste elektrische Frage ist, ob das Relais einen korrekten Befehl erhält. Verwenden Sie einen genehmigten Schaltplan, um die Spulenleistung und die Spulenerdungs- oder Steuerklemmen zu identifizieren. Sichern Sie das Fahrzeug gegen Bewegung und befolgen Sie die Sicherheitsvorkehrungen des Herstellers für das Startsystem. Nutzfahrzeuge können über elektronische Verriegelungen verfügen, die nicht umgangen werden dürfen.
Messen Sie die vorgesehene Versorgung des Relais mit dem durch die Schaltungskonstruktion vorgegebenen Zündzustand. Wenn die Einspeisung fehlt, führen Sie die Rückverfolgung stromaufwärts durch die Sicherung, den Zündkreis, den Batterietrennschalter oder das Stromverteilungsmodul durch. Ein fehlender Feed ist kein Relaisfehler. Dokumentieren Sie den Testpunkt und die Spannung, denn diese Informationen helfen künftigen Technikern und reduzieren unnötige Komponentenrücksendungen.
Testen Sie bei einer Startanforderung, ob die Relaisspule das erwartete Signal empfängt. Abhängig vom System kann die Steuerung über eine geschaltete Leistung, eine geschaltete Masse oder einen modulgesteuerten Ausgang erfolgen. Wenn der Befehl nie eintrifft, überprüfen Sie den Zündschalter, den Startknopf, den Park-/Neutral- oder Kupplungskreis, die Wegfahrsperre, die ECU-Berechtigungen und die zugehörigen Anschlüsse. Ein Relais kann nicht schließen, wenn das Fahrzeug die Startberechtigung korrekt verweigert hat.
Ein hörbares Klicken ist nur ein Datenpunkt. Bestätigen Sie den Spulenwiderstand oder den Spulenbetrieb gemäß der Komponentenspezifikation und testen Sie dann die Ausgangsseite unter einer echten Startanforderung. Der Verschleiß des Relaiskontakts kann den Widerstand erhöhen, ohne das Klicken der Spule zu verhindern. Dieser hochohmige Ausgang kann dazu führen, dass der Magnet klappert oder sich nicht vollständig einzieht.

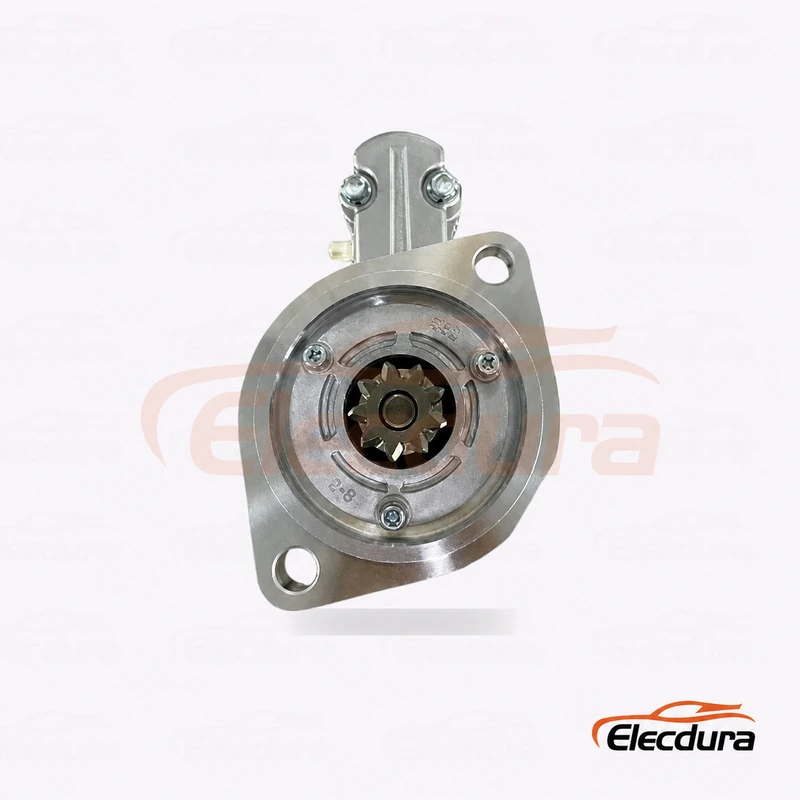

Wenn der Steuerstromkreis nachweislich in Ordnung ist, der Anlassermotor aber immer noch nicht einrastet, überprüfen Sie die Magnetklemme und die Anlasseranwendung, bevor Sie eine Baugruppe bestellen. Eine Einheit wie die Der Aftermarket-Anlasser S14-211 muss hinsichtlich OE-/Referenznummer, Spannung, Antrieb, Klemmenanordnung, Montage und Motoranwendung übereinstimmen; Der Relaistest bestätigt nur eine Stufe des umfassenderen Startkreises.
Bei der Hauptrelaisprüfung geht es nicht darum, ob Durchgang besteht, wenn das Relais aus dem Stromkreis entfernt wurde. Der entscheidende Test besteht darin, ob das Relais einen stabilen Ausgang an den Magneten liefern kann, wenn der Lkw einen Start anfordert. Bei sorgfältiger Verwendung reichen oft ein Messgerät, eine Prüflampe und ein Schaltplan aus. Die Ausrüstung und das Verfahren sollten zur Systemspannung und elektronischen Architektur des Fahrzeugs passen.
Vergleichen Sie bei erregtem Relais die Spannung am Kontakteingang und Kontaktausgang. Ein großer Unterschied zwischen geschlossenen Kontakten weist auf einen Widerstand im Relais oder Sockel hin. Bestätigen Sie das Ergebnis auch am tatsächlichen Magnetauslöseranschluss. Das Problem kann am Relaisausgang liegen, es kann aber auch am Kabelbaumabschnitt zwischen Relais und Magnetventil liegen.
Ein Relais kann auf einem Prüfstand korrekt getestet werden und trotzdem den Kontakt in einer schwachen Fassung verlieren. Überprüfen Sie bei abgenommenem Relais und sicherer Trennung der Stromversorgung nach Bedarf, ob die Buchsenkontakte gespreizt, versenkt, oxidiert oder durch Hitze beschädigt sind. Ein lockerer Buchsenkontakt kann zu vibrationsempfindlichen Startausfällen führen, die in einer stationären Werkstatt nur schwer zu reproduzieren sind.
Testen Sie den Befehlspfad in Segmenten: Batterie- oder Zündzuführung zum Relaiseingang, Relaiskontakte, Ausgangskabelbaum, Magnetauslöserklemme und ggf. steuerungsseitige Masse oder Modulausgang. Dadurch wird aus einer vagen, zeitweise auftretenden Beschwerde wegen fehlender Kurbel ein Schaltplan. Es macht die Reparaturentscheidung auch vertretbar, wenn eine Flotte fragt, warum ein Relais, eine Kabelbaumreparatur oder ein Anlasser ausgewählt wurde.
Ein Problem mit dem Relaisausgang äußert sich normalerweise in einem fehlenden oder schwachen Befehl am Magnetauslöser. Ein Problem mit dem Magnetventil kann sich in Form eines korrekten Auslösesignals ohne Einrasten oder einer schlechten Funktion des Hauptkontakts äußern. Ein Problem mit dem Anlassermotor kann sich in einer korrekten Steuer- und Versorgungsspannung mit abnormaler Stromaufnahme, internem Widerstand oder einem Fehler beim Drehen äußern. Durch die Behandlung dieser Schritte als separate Schritte wird vermieden, dass die teuerste Komponente zuerst ausgetauscht wird.
Das Relais wird zum Hauptverdächtigen, wenn der Spulenbefehl korrekt ist, Strom zugeführt wird, der Ausgang fehlt oder instabil ist und die Steckdose und die nachgeschaltete Verkabelung überprüft werden. Hitzeflecken, sporadisches Kontaktverhalten oder ein übermäßiger Abfall über die geschlossenen Kontakte untermauern die Schlussfolgerung. Ersetzen Sie das Relais durch ein Relais mit der richtigen Spezifikation und überprüfen Sie die Klemmenanordnung, den Nennstrom, den Unterdrückungstyp und den Umweltschutz.
Wenn eine stabile Spannung den Magnetauslöser erreicht und der Hauptbatteriepfad in Ordnung ist, überprüfen Sie die Funktion des Magnetventils, die Hauptkontakte, den Zustand des internen Motors und den mechanischen Eingriff. Ein einzelnes Klicken des Magnetventils bei ausreichender Auslösespannung kann immer noch durch einen hohen Widerstand in den Hauptkabeln, schwache Batterien oder einen internen Starterfehler verursacht werden. Setzen Sie die Diagnose fort, anstatt das Relais als Allheilmittel zu betrachten.
Ein surrender Anlasser, ein schleifendes Geräusch oder ein unregelmäßiges Einkuppeln können auf Probleme mit dem Antrieb, dem Schwungrad-Zahnkranz, der Montage oder dem Motorwiderstand hinweisen. Das Relais kann nicht dazu führen, dass ein beschädigtes Ritzel mit einem verschlissenen Zahnkranz in Eingriff kommt. Überprüfen Sie die mechanische Schnittstelle, wenn der elektrische Befehl korrekt ist, der Motor jedoch nicht dreht.
Wenn ein vollständiger Austausch erforderlich ist, verwenden Sie ein vollständiges Einbauprotokoll. Der Der Anlasser der Cummins-Anwendung 228000-7380 sollte anhand der Motorplattform, der Systemspannung, der kW-Leistung, der Antriebszähne, des Flanschs und der Anschlussanordnung überprüft werden. Dies ist besonders wichtig für B2B-Nachbestellungen, da ein nahe beieinanderliegender, aber falscher Starter nach der Installation das gleiche „Kein Start“-Symptom hervorrufen kann.
Zu einer guten Relaisreparatur gehört mehr als der Austausch eines würfelförmigen Teils. Beheben Sie die Ursache rund um das Relais, schützen Sie den Stecker, sichern Sie den Kabelbaum und überprüfen Sie die gesamte Startsequenz erneut. Wenn ein Relais aufgrund von Wassereinbruch ausgefallen ist, beheben Sie das Problem mit der Gehäuse- oder Kabelbaumabdichtung. Wenn es aufgrund von Hitze ausgefallen ist, stellen Sie fest, dass zu viel Strom fließt oder die Klemmenverbindung schlecht ist. Wenn die Reparatur zeitweise ausfällt, überprüfen Sie die Reparatur nach Möglichkeit unter Vibrations- und Temperaturbedingungen.
Notieren Sie die Fahrzeug- oder Geräteanwendung, die Relaisreferenz, das Symptom, die Eingangsspannung, den Spulenbefehl, die Ausgangsspannung, den Abfall an den Kontakten, den Zustand der Steckdose, das Ergebnis des Magnetauslösers und die endgültige Reparatur. Ein einfaches Formular ermöglicht es einem Wartungsmanager, Fehler in einer Flotte zu vergleichen. Es liefert einem Händler auch nützliche technische Informationen, wenn ein Problem mit wiederkehrenden Teilen überprüft werden muss.
Flotten mit ähnlichen LKW-Plattformen verfügen möglicherweise über eine begrenzte Anzahl verifizierter Relais, Steckverbinder, Kabelreparaturmaterialien und auf die Anwendung abgestimmter Starterbaugruppen. Die Bestandspolitik sollte auf gemeinsamen Anwendungsdaten und nicht auf generischen Universalteilen basieren. Achten Sie auf einheitliche Etiketten und Verpackungen und trennen Sie den Relaisbestand vom Anlasserbestand, damit Techniker eine Reparatur des Steuerstromkreises nicht als vollständigen Austausch des Anlassers betrachten.
Geben Sie bei der Ersatzteilbeschaffung an, ob es sich bei dem Teil um ein Ersatzteilrelais, eine Anlasserbaugruppe oder ein Ersatzteil handelt, das mit der OE-Nummer übereinstimmt. Beschreiben Sie einen nicht verifizierten Artikel nicht als echt oder original. Präzise Formulierungen unterstützen eine klare Katalogarbeit, Kundenkommunikation und Garantieerwartungen und behalten gleichzeitig den Fokus auf elektrische Spezifikationen und Anwendungskompatibilität.
Führen Sie nach der Reparatur des Relais, der Steckdose, der Verkabelung oder des Anlassers wiederholte kontrollierte Startanforderungen durch und überwachen Sie den Auslösekreis, das Batterieverhalten und die Anlassreaktion. Führen Sie den Test durch, nachdem Sie alle Abdeckungen wieder angeschlossen und den Kabelbaum korrekt verlegt haben. Wenn ein vorübergehender Fehler auf Hitze oder Vibrationen zurückzuführen ist, verwenden Sie das Fahrzeug sicher unter den Bedingungen, die zuvor zu dem Problem geführt haben, bevor Sie es wieder in Betrieb nehmen.
Ein Fehler am Anlasserrelais ist klein genug, um übersehen zu werden, und schwerwiegend genug, um ein Schwerlastfahrzeug liegen zu lassen. Durch die Zuordnung des Stromkreises, den Nachweis von Befehlen und Ausgängen, die Prüfung des Zustands der Steckdosen und die Trennung von Relais-, Magnet-, Anlasser- und mechanischen Fehlern kann eine Werkstatt unnötige Teilewechsel reduzieren. Für den Aftermarket-Anlasserabgleich nach einer vollständigen Diagnose reichen Sie die OE-Nummer, Motordetails und Fotos über das ein Elecdurauto-Kontaktseite.
Fehler am Anlasserrelais zeigen sich oft als Muster, bevor sie zu einem völligen Startverbot führen. Ein Lkw, der nach dem Berühren eines Stromverteilerkastens, nach dem Aufwärmen des Fahrerhauses oder nach wiederholter Betätigung des Wählhebels anspringt, weist möglicherweise auf ein sich entwickelndes Problem mit dem Steuerschaltkreis hin. Erfassen Sie diese Beobachtungen frühzeitig. Sie können eine gezielte Inspektion während der geplanten Wartung durchführen, anstatt eine ungeplante Reparatur am Straßenrand vorzunehmen.
Hitzebedingte Störungen können nach einer langen Strecke oder in der Nähe von Starkstromverteilungspunkten auftreten. Vibrationsbedingte Störungen können auf unebenen Straßen oder bei bestimmten Motordrehzahlen auftreten. Feuchtigkeitsbedingte Störungen können auf Waschen, Regen oder saisonale Luftfeuchtigkeit zurückzuführen sein. Der Vergleich des Timings mit der Position des Relais und des Kabelbaums macht die Diagnose effizienter als den Austausch einzelner Teile.
Berücksichtigen Sie bei Flotten mit hoher Betriebszeit die Überprüfung der Relaissockel, der Terminalsicherheit, der Kabelbaumunterstützung, des Batterieverbindungszustands und der Überprüfung des Startbefehls in den geplanten elektrischen Prüfungen. Der Zeitaufwand ist im Vergleich zu den Kosten eines ungeplanten Nichtstarts gering. Ein vorbeugendes Verfahren bietet Flottenmanagern außerdem eine konsistente Aufzeichnung, die sie bei der Bewertung der Zuverlässigkeit der Fahrzeugplattform überprüfen können.
Das Relais ist eine Steuerkomponente, sollte jedoch mit der gleichen Disziplin gewartet werden wie die Hochstrom-Starthardware. Klare Tests, korrekte Anwendungsdaten und eine abschließende Wiederholungsprüfung verhindern, dass aus einem kleinen Ausfall eine größere Betriebsunterbrechung wird.
Diese Disziplin bietet Käufern auch eine solide technische Grundlage für alle Beschaffungsentscheidungen für Relais, Kabelbäume, Magnetspulen oder Anlasser.
Es verbessert auch die Wiederholbarkeit über verschiedene Techniker, Schichten, Standorte und Fahrzeugplattformen hinweg.
