Επιθεώρηση λήψης ανεμιστήρα ψύξης βαρέως τύπου: Έλεγχοι λεπίδας, πλήμνης και εκκένωσης

Άμεση απάντηση: βάλτε σε καραντίνα έναν ανεμιστήρα ψύξης βαρέως τύπου όταν οποιαδήποτε λεπίδα, ρίζα, άκρη, κεντρικός δίσκος, επιφάνεια πλήμνης, πιλότος, τρύπα μπουλονιού, χαρακτηριστικό ισορροπίας ή προστατευτικός δακτύλιος εμφανίζει ρωγμή, παραμόρφωση, σημάδι κρούσης, υλικό που λείπει, ανεξήγητη επισκευή ή αναντιστοιχία. Ένας ανεμιστήρας μπορεί να έχει τη σωστή διάμετρο και περιστροφή, αλλά να παραμένει μη ασφαλής, επειδή η ζημιά στη μεταφορά ή η εσφαλμένη διεπαφή του διανομέα δημιουργεί ανισορροπία, ανεπαρκή διάκενο ή κίνδυνο στερέωσης.

Αυτό το άρθρο είναι μια διαδικασία απελευθέρωσης εισερχόμενης παρτίδας και προεγκατάστασης για χυτευμένους ή μεταλλικούς ανεμιστήρες ψύξης κινητήρα. Δεν αντικαθιστά το υπάρχον Οδηγός αντιστοίχισης ανεμιστήρα ψυγείου , ο οποίος εστιάζει στην περιστροφή, το βήμα της λεπίδας, το βάθος πλήμνης και την κάλυψη του καλύμματος. Επίσης, δεν επιθεωρεί έναν συμπλέκτη ανεμιστήρα ή ένα ρουλεμάν κίνησης ανεμιστήρα σαν να ήταν μέρος του συγκροτήματος λεπίδων ανεμιστήρα.

Παγώστε την εγκεκριμένη ταυτότητα και γεωμετρία του ανεμιστήρα πριν αξιολογήσετε τη ζημιά που λαμβάνει.

Δημιουργήστε το εγκεκριμένο αρχείο ανεμιστήρων πριν ανοίξετε την παρτίδα

Εγγραφή προμηθευτή, παραγγελία αγοράς, ταυτότητα χαρτοκιβωτίου και παρτίδας, αριθμοί εξαρτημάτων και σχεδίων, υλικό ή κατασκευή που δηλώνεται από τον προμηθευτή, διάμετρος, πλήθος λεπίδων, φορά περιστροφής και ροής αέρα, πιλότος, κύκλος μπουλονιών, μέγεθος οπής, προσανατολισμός πλήμνης, αναφορά πλάτους ή βάθους βήματος, σημάδια ισορροπίας ή βάρη και η εγκεκριμένη εφαρμογή. Κρατήστε μια ελεγχόμενη φωτογραφία ή δείγμα που δείχνει τον προσανατολισμό εμπρός/πίσω.

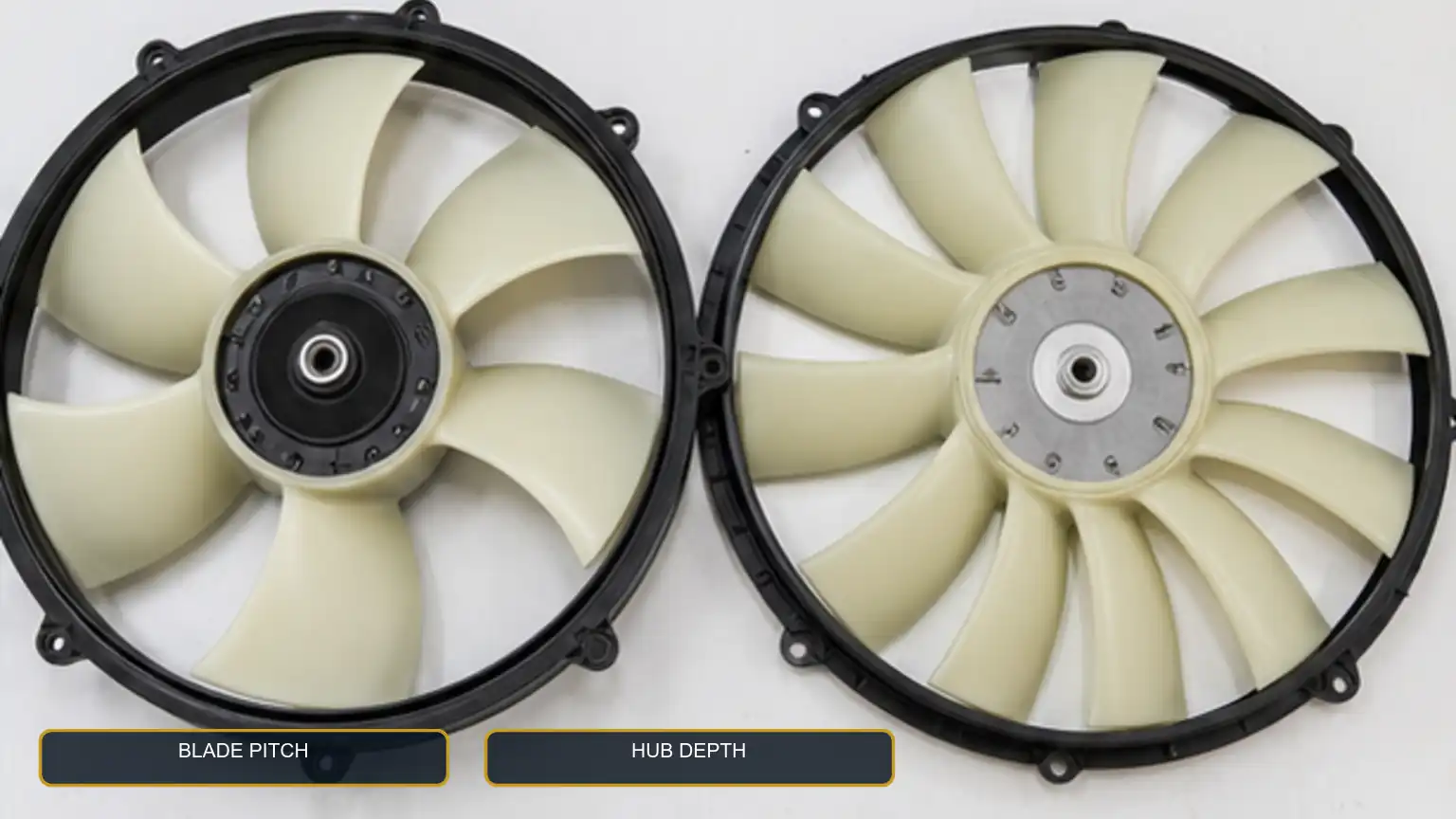

Μην βασίζεστε μόνο στο όνομα του οχήματος ή στην εξωτερική διάμετρο. Ένας ανεμιστήρας με την ίδια διάμετρο μπορεί να έχει διαφορετικό βήμα λεπίδας, κατεύθυνση αναρρόφησης/ανεμιστήρα, μετατόπιση πλήμνης, σχέδιο μπουλονιών, μέγιστη ταχύτητα λειτουργίας, υλικό και απαίτηση απόστασης. Η εισερχόμενη επιθεώρηση μπορεί να συγκρίνει μόνο αυτό που πραγματικά ορίζει η παραγγελία και το εγκεκριμένο δείγμα.

Επιθεωρήστε τη συσκευασία πριν αγγίξετε τις λεπίδες

Φωτογραφίστε τρυπήματα χαρτοκιβωτίων, σύνθλιψη, έκθεση σε νερό, προεξοχή παλέτας, χαλαρά εσωτερικά στηρίγματα, επαφή μεταξύ ανεμιστήρων και πίεση στα άκρα της λεπίδας. Ένας μεγάλος ανεμιστήρας μπορεί να παραμορφωθεί με στοίβαξη ή από διανομέα που δεν υποστηρίζεται. Καταγράψτε τη θέση του ανεμιστήρα πριν τον αφαιρέσετε και χρησιμοποιήστε μαλακά στηρίγματα, ώστε ο πάγκος επιθεώρησης να μην εισάγει νέο φορτίο σε ένα πτερύγιο ή στο κεντρικό άνοιγμα.

Μην κρεμάτε τον ανεμιστήρα από τη μία λεπίδα, μην τον αφαιρείτε από το άκρο της λεπίδας και μην τοποθετείτε εργαλεία μέτρησης σε σημεία που μπορούν να χαράξουν ή να χαράξουν το υλικό. Εάν η προδιαγραφή συσκευασίας περιλαμβάνει διαχωριστές, μπλοκ πλήμνης, σακούλες ή προστασία συνδετήρων, συγκρίνετε την παρτίδα που λάβατε με αυτήν την εγκεκριμένη διάταξη.

Επιθεωρήστε κάθε λεπίδα, ρίζα, άκρη και κεντρική δομή

Χρησιμοποιήστε ελεγχόμενο φως και επιθεωρήστε και τις δύο όψεις κάθε λεπίδας από τη ρίζα μέχρι την άκρη. Αναζητήστε ρωγμές, σημάδια λεύκανσης ή πίεσης σε χυτευμένο υλικό, αποκόλληση, ροκανίδια, ροκανίδια, λυγισμένο μέταλλο, χαλαρά πριτσίνια, ελλείποντα χαρακτηριστικά ισορροπίας, ζημιά λόγω θερμότητας ή χημικών και προηγούμενη λείανση ή επισκευή. Επιθεωρήστε τον κεντρικό δίσκο ή την αράχνη για ρωγμές και παραμόρφωση γύρω από την περιοχή τοποθέτησης.

του Χόρτον Ο οδηγός επιθεώρησης μονάδας ανεμιστήρα αναφέρει τα ραγισμένα πτερύγια, την υπερβολική φθορά των άκρων, τα ελλείποντα βάρη ισορροπίας, τους ραγισμένους κεντρικούς δίσκους και τα λυγισμένα ή παραμορφωμένα μεταλλικά πτερύγια ως ελαττώματα που απαιτούν αντικατάσταση ανεμιστήρα στο πλαίσιο προϊόντων και σέρβις που καλύπτονται από αυτό το έγγραφο. Η ακριβής διάταξη για έναν άλλο ανεμιστήρα ανήκει στον κατασκευαστή του, αλλά αυτές οι κατηγορίες ορατών ελαττωμάτων είναι έγκυροι ενεργοποιητές καραντίνας.

Ένας ανεμιστήρας ήχου εξακολουθεί να χρειάζεται διάκενο για συγκεκριμένη εφαρμογή και τοποθέτηση του καλύμματος πριν από τη θέση σε λειτουργία.

Ελέγξτε την επιφάνεια πλήμνης, τον πιλότο και το μοτίβο του μπουλονιού

Επιθεωρήστε τις επιφάνειες στερέωσης για γρέζια, κρούσεις, διάβρωση, ενσωματωμένα συντρίμμια, φλας καλουπώματος εκτός της εγκεκριμένης κατάστασης ή ταλάντωση σε επαληθευμένο επίπεδο σημείο αναφοράς. Συγκρίνετε τη γεωμετρία του πιλότου και του μπουλονιού με το ελεγχόμενο σχέδιο ή δείγμα. Ελέγξτε την κατάσταση των οπών και εάν οι παρεχόμενοι δακτύλιοι, ροδέλες, αποστάτες ή ενισχύσεις ταιριάζουν με την παραγγελία.

Μην μεγεθύνετε τρύπες, μην τρίβετε έναν πιλότο, μην προσθέτετε μη ελεγχόμενους αποστάτες και μην πιέζετε τα μπουλόνια λόγω αναντιστοιχίας. Επιβεβαιώστε τους απαιτούμενους συνδετήρες, την εμπλοκή του σπειρώματος, τη σειρά σύσφιξης και τη ροπή στρέψης από τον κινητήρα, το όχημα, την κίνηση ανεμιστήρα και την τεκμηρίωση του ανεμιστήρα. Ένας ανεμιστήρας που μπορεί να βιδωθεί δεν είναι απαραίτητα κεντραρισμένος, σωστά σφιγμένος ή ασφαλής στην ταχύτητα λειτουργίας.

Μετρήστε το σχήμα χωρίς να επινοήσετε ένα καθολικό όριο εξόδου

Χρησιμοποιήστε το εγκεκριμένο σημείο αναφοράς και τη μέθοδο για να συγκρίνετε τη διαδρομή της άκρης της λεπίδας, το αξονικό σχήμα, την κατάσταση της όψης πλήμνης και το σχετικό βάθος ή μετατόπιση. Μια ευθεία γραμμή, εξάρτημα ύψους, ένδειξη καντράν ή πρότυπο μπορεί να υποστηρίξει μια επαναλαμβανόμενη σύγκριση παρτίδας, αλλά η ανοχή αποδοχής πρέπει να προέρχεται από το σχέδιο, τον κατασκευαστή ή το πιστοποιημένο μηχανικό σχέδιο. Μην δημιουργείτε έναν αριθμό επιτυχίας/αποτυχίας υπολογίζοντας κατά μέσο όρο μερικά φαινομενικά καλά δείγματα.

Εάν μια λεπίδα διαφέρει από το ελεγχόμενο σχέδιο, διερευνήστε την πίεση συσκευασίας, τη διακύμανση του καλουπιού, την πρόσκρουση ή την έκθεση στη θερμότητα. Μην λυγίζετε μια λεπίδα προς τα πίσω και μην αφαιρείτε υλικό για να εξισορροπήσετε έναν ανεμιστήρα παραγωγής εκτός εάν υπάρχει εξουσιοδοτημένη διαδικασία επισκευής.

Επαληθεύστε την άδεια εγκατάστασης πριν από οποιονδήποτε έλεγχο με τροφοδοσία

ρεύμα του Χόρτον Οι οδηγίες εγκατάστασης του ανεμιστήρα αναφέρουν τις απαιτήσεις διάκενου περιβάλλοντος μοντέλου και ζητούν την περιστροφή του ανεμιστήρα με τον κινητήρα σβηστό και τους ιμάντες χαλαρούς για επιβεβαίωση της απόστασης. Οι αριθμητικές τιμές σε αυτήν την οδηγία ισχύουν για την καλυμμένη εγκατάσταση Horton. δεν πρέπει να παρουσιάζονται ως καθολικά όρια για κάθε ανεμιστήρα, κάλυμμα, κατάσταση ελαστικότητας πλαισίου ή πακέτο εκτός δρόμου.

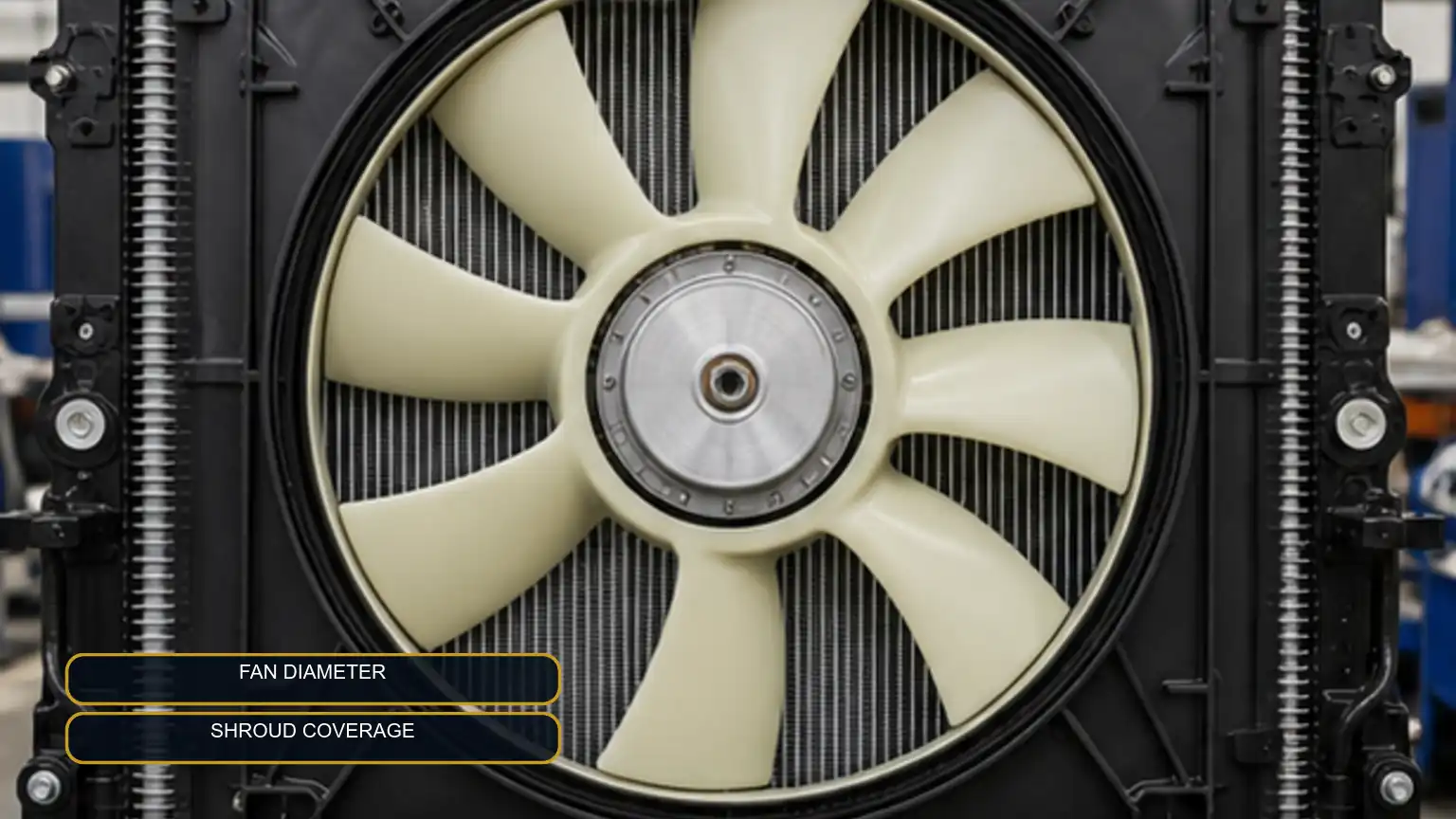

Ελέγξτε το διάκενο μπροστά και πίσω, το διάκενο από το άκρο της λεπίδας, το κεντράρισμα και τη βύθιση του καλύμματος, τους κοντινούς εύκαμπτους σωλήνες, τις καλωδιώσεις, τους βραχίονες, το ψυγείο, τους ιμάντες, τις τροχαλίες, τους προφυλακτήρες και την αναμενόμενη κίνηση μεταξύ του κινητήρα και των δομών που είναι τοποθετημένες στο ψυγείο. BorgWarner's Ο οδηγός σέρβις του Kysor fan-drive απαιτεί επίσης επαρκή απόσταση από τη λεπίδα του ανεμιστήρα πριν από την εκκίνηση του κινητήρα. Ολοκληρώστε τον τελικό έλεγχο με τη φύλαξη και τη διαδικασία του κατασκευαστή του οχήματος.

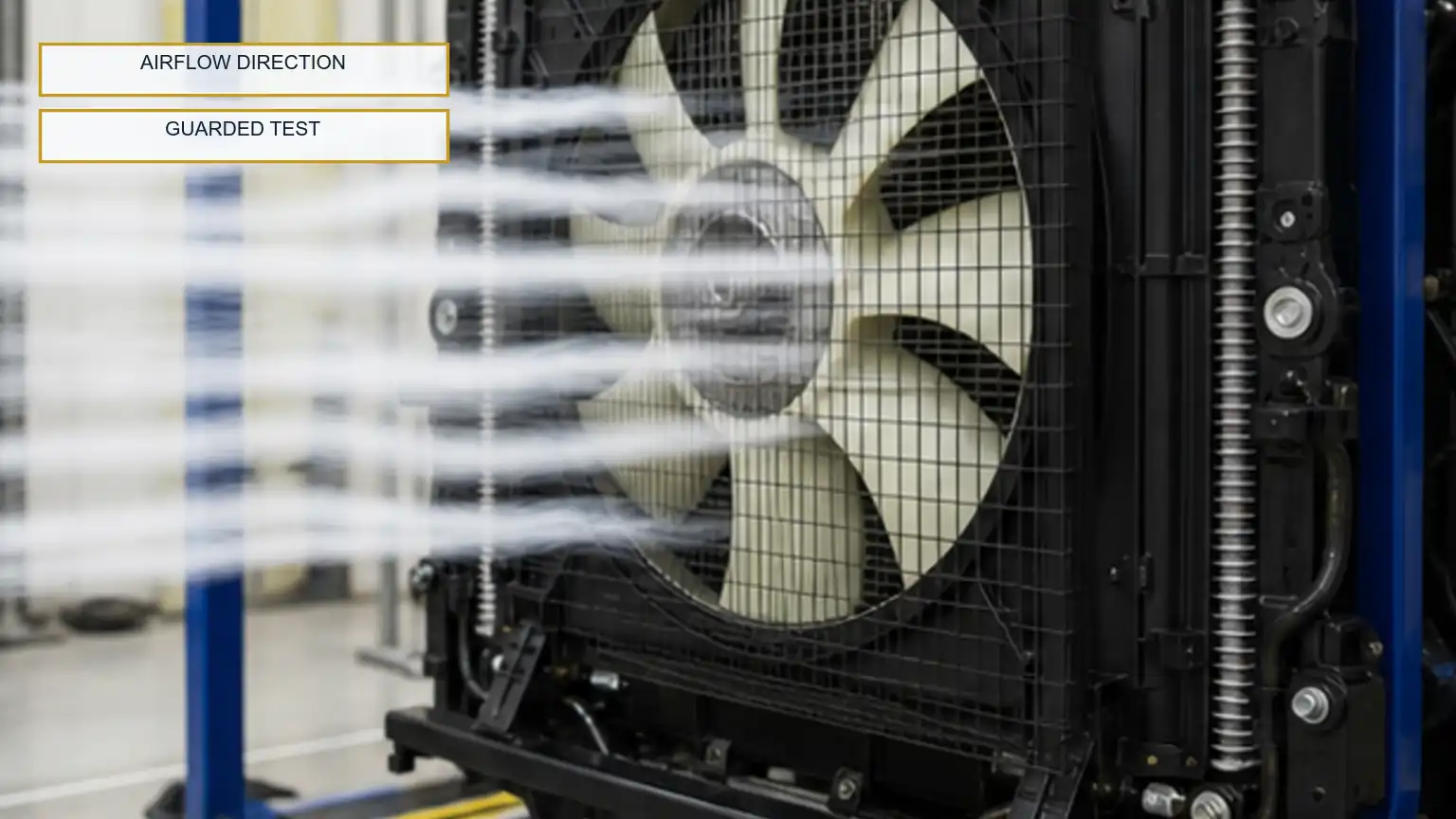

Η τροφοδοτούμενη λειτουργία πραγματοποιείται μετά την απελευθέρωση ταυτότητας, ζημιάς, διανομέα, συνδετήρα και στατικής απόστασης—όχι πριν.

Μετατρέψτε τα ευρήματα σε απόφαση πολλών

Κρατήστε κάθε διάθεση συνδεδεμένη με την ταυτότητα της παρτίδας και τους ελεγμένους αριθμούς μονάδας. Η έγκριση ενός καθαρού δείγματος δεν αποδεικνύει ότι τα υπόλοιπα χαρτοκιβώτια ήταν προστατευμένα ή ότι μια μεταγενέστερη αλλαγή παραγωγής είναι αποδεκτή.

Ετοιμάστε ένα RFQ ανεμιστήρα ψύξης με στοιχεία

Στείλτε τον υπάρχοντα αριθμό ανεμιστήρα, πληροφορίες κινητήρα/οχήματος/εξοπλισμού, διάμετρο, μέτρηση λεπίδων, φορά περιστροφής και ροής αέρα, φωτογραφίες εμπρός/πίσω, μετρήσεις πιλότου και κύκλων μπουλονιών, βάθος πλήμνης και επιφάνεια τοποθέτησης, πληροφορίες καλύμματος, απαιτούμενη ποσότητα, προορισμός και προσδοκίες συσκευασίας. Περιηγηθείτε στο Κατηγορία ανεμιστήρων ψύξης ψυγείου Elecdura και χρησιμοποιήστε το Σελίδα επικοινωνίας με την Elecdura για έναν αγώνα που αφορά την προσφορά. Η προσφορά πρέπει να επιβεβαιώνει την προσφερόμενη διαμόρφωση, τα έγγραφα, το δείγμα του σχεδίου, τη συσκευασία και τους εμπορικούς όρους.

Όταν αυτή η σύσταση δεν ισχύει

Αυτή η ροή εργασίας δεν εγκρίνει ένα επισκευασμένο πτερύγιο, δεν υπολογίζει την τάση ή τον συντονισμό του ανεμιστήρα, δεν ρυθμίζει τη μέγιστη ταχύτητα ανεμιστήρα, δεν σχεδιάζει ένα κάλυμμα, δεν πιστοποιεί τη ροή αέρα ή δεν αντικαθιστά μια προστατευμένη δυναμική επικύρωση. Οι ηλεκτρικές μονάδες ανεμιστήρα, οι υδραυλικοί ανεμιστήρες, τα συστήματα μεταβλητού βήματος και τα συγκροτήματα ανεμιστήρα-συμπλέκτη απαιτούν τις δικές τους ηλεκτρικές, υδραυλικές διαδικασίες, διαδικασίες ελέγχου και μετάδοσης κίνησης.

Συχνές ερωτήσεις λήψης ανεμιστήρα ψύξης

Μπορεί μια ελαφρώς λυγισμένη μεταλλική λεπίδα να ισιωθεί για χρήση;

Όχι χωρίς εξουσιοδοτημένη διαδικασία επισκευής και ισορροπίας. Η κάμψη αλλάζει την κατάσταση του υλικού και τη γεωμετρία. κρατήστε τον οπαδό σε καραντίνα.

Η αντίστοιχη διάμετρος και αριθμός λεπίδων αποδεικνύουν εφαρμογή;

Όχι. Περιστροφή, κατεύθυνση ροής αέρα, βήμα, πιλότος, κύκλος μπουλονιού, βάθος πλήμνης, υλικό, όριο ταχύτητας, θέση καλύμματος και διάκενο έχουν επίσης σημασία.

Θα πρέπει η εκκένωση της άκρης της λεπίδας να χρησιμοποιεί μία καθολική ανοχή;

Όχι. Χρησιμοποιήστε το σχέδιο του ανεμιστήρα ή τη μέθοδο και το δεδομένο του πιστοποιημένου κατασκευαστή. Μια διάταξη σύγκρισης μπορεί να αποκαλύψει παραλλαγή αλλά δεν μπορεί να εφεύρει το όριο αποδοχής.

Μπορεί να τεθεί σε λειτουργία ο κινητήρας για λίγο για να ελέγξετε εάν ο ανεμιστήρας τρίβεται;

Όχι σαν τον πρώτο έλεγχο. Πλήρης έλεγχος ταυτότητας, ζημιάς, στερέωσης, φύλαξης και στατικής εκκαθάρισης του κινητήρα πριν από οποιαδήποτε ηλεκτροκίνητη διαδικασία εγκεκριμένη από τον κατασκευαστή του οχήματος.
