Turbocharger wastegate mengontrol dorongan maksimum dengan mengalihkan aliran gas buang di sekitar turbin. Turbocharger geometri variabel mengubah area nosel turbin efektif. Tidak ada desain yang lebih baik secara universal: pilihan yang tepat adalah arsitektur yang dirilis untuk mesin, strategi emisi, dan siklus kerja. Untuk penggantian, jangan melakukan konversi di antara keduanya kecuali produsen mesin atau peralatan menyediakan konversi lengkap yang disetujui, termasuk perubahan kontrol, kalibrasi, udara, knalpot, oli, dan pemasangan.
Panduan ini ditujukan untuk teknisi armada, pembuat ulang turbo, dan pembeli yang harus memutuskan apakah turbo yang disebutkan termasuk dalam sistem kontrol wastegate atau geometri variabel yang sudah ada. Keputusan tersebut berdampak lebih dari sekedar rumah turbin. Ini mengubah aktuator, umpan balik, logika kontrol mesin, respons emisi, dan prosedur servis, sehingga kecocokan visual tidak dapat menghasilkan pesanan.
Sebuah wastegate membuka jalan pintas di sekitar bagian aliran turbin ketika ambang batas kendalinya tercapai. Aktuatornya mungkin pneumatik, dioperasikan dengan vakum atau elektronik, dan geometri tuas serta pengaturannya termasuk dalam rakitan turbo yang dirilis. VGT mengubah geometri saluran masuk turbin melalui baling-baling yang dapat digerakkan atau mekanisme nosel variabel lainnya; jangkauan penggunaannya bergantung pada aktuator, linkage, umpan balik posisi, dan kalibrasi mesin yang bekerja bersama.
Tidak ada arsitektur yang menjelaskan kapasitas, daya tahan, atau aplikasi dengan sendirinya. Unit wastegate kecil dan VGT besar dapat melayani mesin yang sepenuhnya berbeda, sementara dua rakitan VGT yang serupa secara visual mungkin menggunakan aktuator atau posisi yang dipelajari yang tidak kompatibel. Satu-satunya dasar pemilihan yang aman adalah referensi lengkap yang dirilis dan konteks kontrol mesin di baliknya.
Mekanismenya harus disesuaikan dengan desain pembuatnya. milik Garrett makalah arsitektur kendaraan komersial mengilustrasikan bypass wastegate dan geometri variabel baling-baling bergerak, sementara Cummins menjelaskan Holset VGT dengan cincin nosel geser yang bergerak secara aksial. Konektor aktuator atau foto housing tidak dapat mengatasi perbedaan tersebut. Sumber-sumber ini menjelaskan arsitektur; suku cadang mesin yang dirilis dan dokumentasi servis masih mengontrol persetujuan penggantian.
Label turbo dan mesin lengkap, nomor komponen dan akhiran
Jenis aktuator Wastegate atau aktuator VGT dan detail sensor posisi
Flensa, orientasi housing, antarmuka oli dan cairan pendingin
Konektor kontrol, perutean selang, dan persyaratan kalibrasi
Jangkauan seri kendaraan atau peralatan dan konfigurasi emisi
Pertahankan identitas turbo yang terpasang dan hubungannya dengan kendaraan sebelum dibersihkan, dibongkar, atau disetel. Catat kondisi pengoperasian, instrumen, data dan prosedur di balik setiap pengamatan. Hal ini membuat perbandingan pemasok dapat diulang dan mencegah nomor atau foto tertentu diperlakukan sebagai persetujuan universal.

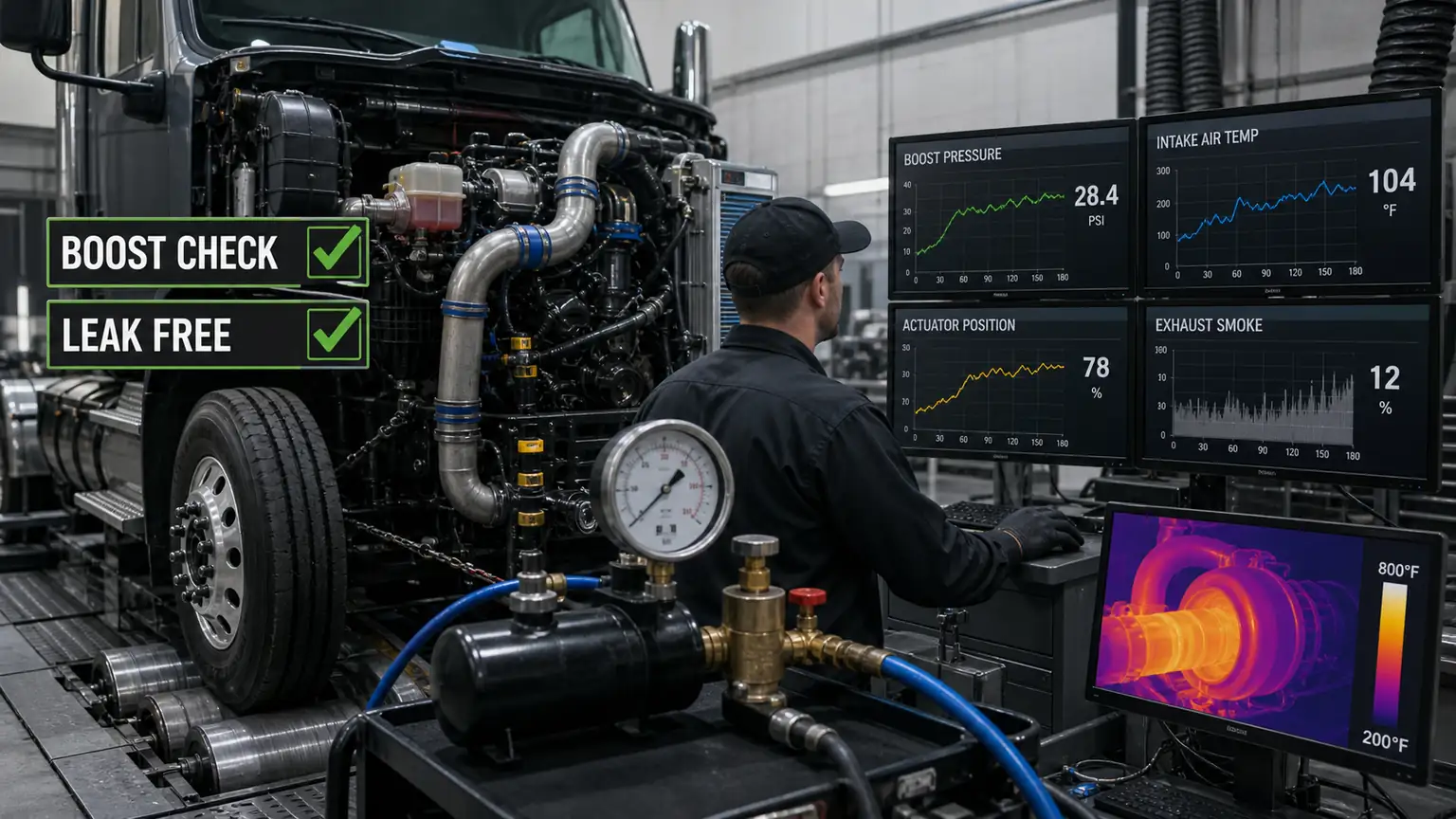

Catat bukti unit dan sistem yang terpasang secara lengkap sebelum memilih pengganti turbo. Gambar yang dipentaskan memberikan konteks, bukan batasan spesifik aplikasi.
Titik perbandingan |
Turbocharger Wastegate |
Turbocharger geometri variabel |
|---|---|---|
Kontrol aliran turbin |
Sebuah katup melewati saluran pembuangan di sekitar roda turbin; aktuator dan pengaturan yang dilepaskan menentukan pengoperasiannya. |
Nosel variabel mengubah area masuk turbin yang efektif. Mekanismenya dirancang khusus, tidak selalu baling-baling berputar. |
Aktuasi |
Aktuasi pneumatik atau elektronik dimungkinkan; konektor listrik tidak mengidentifikasi arsitektur turbin. |
Aktuasi pneumatik atau elektronik dimungkinkan. Identifikasi mekanisme nosel dan persyaratan kontrol posisi yang berlaku. |
Respon kecepatan rendah |
Tergantung pada turbin yang cocok, kontrol bypass, dan kalibrasi mesin. |
Dapat mengubah area nosel efektif dalam rentang kendali yang dilepaskan; ini saja tidak menghasilkan kecocokan atau keunggulan kinerja. |
Batas layanan |
Periksa katup bypass, tuas, aktuator, selang atau kabel terhadap prosedur perakitan yang dilepaskan. |
Periksa aktuator, mekanisme nosel, hubungan dan kalibrasi yang berlaku sebagai sistem khusus perakitan. |
Risiko substitusi |
Pengaturan aktuator, pencatatan jam kerja, kecocokan turbin, atau antarmuka kontrol salah. |
Kisaran nosel, aktuator, umpan balik, posisi yang dipelajari, atau integrasi mesin/kontrol emisi salah. |

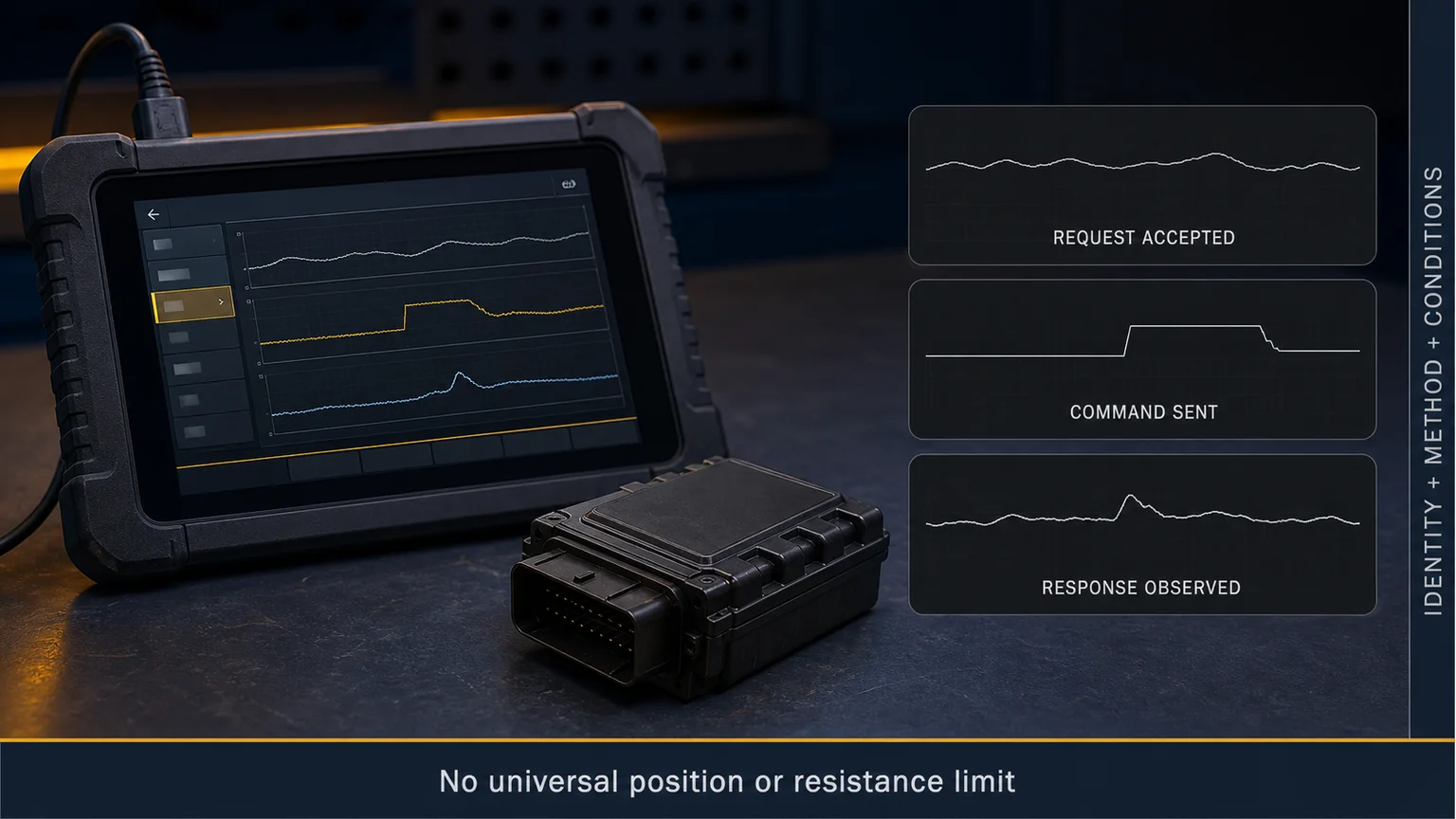

Ketika kendaraan melaporkan underboost, pertama-tama bandingkan dorongan yang diperintahkan, dorongan terukur, dan respons aktuator pada kondisi pengoperasian yang ditentukan. Kebocoran udara saat pengisian, kebocoran gas buang sebelum turbin, aliran udara terbatas, selang rusak, data sensor yang salah, dan keluaran mesin yang buruk semuanya dapat mengurangi dorongan sementara turbo itu sendiri tetap dapat diservis. Mengganti arsitektur tidak memperbaiki penyebab tersebut.
Untuk sistem wastegate, catat tekanan atau perintah kontrol, pergerakan batang dan pengaturan aktuator yang disetujui tanpa menyesuaikannya sebagai pintasan diagnostik. Untuk sistem VGT, bandingkan posisi yang diperintahkan dan posisi sebenarnya, pergerakan melalui rutinitas servis dan bukti adanya sticking atau hilangnya umpan balik. Pengamatan tersebut mengarahkan diagnosis; mereka tidak mengizinkan perubahan kalibrasi pabrik.
Konfirmasikan bahwa mesin dirilis dengan arsitektur yang diusulkan; jangan menyimpulkan dari perpindahan saja.
Bandingkan nomor komponen lengkap dan supersesi sebelum membandingkan tampilan rumah.
Verifikasi bukti kontrol yang diperintahkan dan aktual ketika keluhannya underboost atau overboost.
Periksa jalur pengisian udara, pembuangan, oli, dan kotak engkol sehingga kesalahan sistem tidak dialihkan ke penggantian.
Memerlukan catatan pelepasan sampel yang terkait dengan turbocharger dan aktuator yang tepat.
Gunakan prosedur yang disetujui dan catat kondisi sebenarnya; Penampilan dengan sendirinya bukanlah hasil lolos atau gagal untuk turbocharger wastegate vs VGT.
Pemasok harus menyatakan apakah aktuator disertakan, telah ditentukan sebelumnya, dikalibrasi, dipelajari pada unit atau diharapkan untuk ditransfer. Bandingkan juga orientasi rumah kompresor dan turbin, flensa, saluran oli, pengumpan oli, port cairan pendingin jika dipasang, port sensor, dan pelindung panas di dekatnya. Referensi turbo lengkap dapat berubah selama satu nomor housing tetap familiar.
Jika supersesi memperkenalkan aktuator atau konektor yang berbeda, mintalah buletin pabrikan atau catatan aplikasi yang menjelaskan perubahan tersebut. Referensi silang tanpa catatan kendali tidak lengkap. Tahan pesanan ketika penjual tidak dapat mengidentifikasi pembuat aktuator, nomor komponen elektronik, status kalibrasi, atau rutinitas pemasangan untuk unit yang diusulkan.
Kirim paket dengan kontrol revisi yang sama ke setiap pemasok. Memerlukan referensi pembuat yang lengkap, kondisi, dasar aplikasi, termasuk perangkat keras, bukti spesifik wastegate vs turbocharger VGT, ketertelusuran, pengemasan, waktu tunggu, garansi, dan rute pengembalian. Minta penjual untuk menandai bidang yang tidak dapat diverifikasi daripada mengisinya dengan klaim penggantian langsung yang umum.
bidang RFQ |
Bukti yang dapat diaudit |
Alasan untuk menahan |
|---|---|---|
Identitas |
Pembuat, referensi lengkap, label dan kondisi yang diusulkan |
Identitas terpotong, diberi label ulang, atau dicampur |
Aplikasi |
Catatan kendaraan atau peralatan ditambah perbandingan antarmuka |
Kesamaan visual atau referensi silang tanpa sumber |
Dasar fungsional |
Dinamakan prosedur, kondisi, hasil aktual dan batasan |
Diuji atau dikalibrasi tanpa catatan |
Ruang lingkup komersial |
Termasuk suku cadang, kemasan, garansi, dan ketentuan pengembalian |
Kondisi, inti atau jalur pemenuhannya tidak jelas |
Rekomendasi ini tidak mencakup kit konversi wastegate-ke-VGT yang disetujui pabrikan atau retrofit mesin/emisi lengkap. Proyek-proyek tersebut memerlukan daftar perangkat keras, kabel, sensor, perangkat lunak, knalpot, dan validasi jalur udara yang dirilis sendiri. Ia juga tidak menetapkan batas dorongan universal, tekanan aktuator, atau posisi baling-baling; nilai-nilai tersebut harus berasal dari informasi terkini untuk mesin dan turbo yang tepat.
Setujui satu revisi sampel yang teridentifikasi sebelum menskalakan pesanan. Saat diterima, rekonsiliasi paket, label, turbo, laporan, dan suku cadang yang disertakan; memeriksa perlindungan, kontaminasi, korosi, dampak dan risiko campuran. Karantina segala ketidakcocokan. Rilis instalasi harus memperbaiki akar permasalahan yang dikonfirmasi dan mereproduksi kondisi pengoperasian asli berdasarkan prosedur servis yang berlaku.

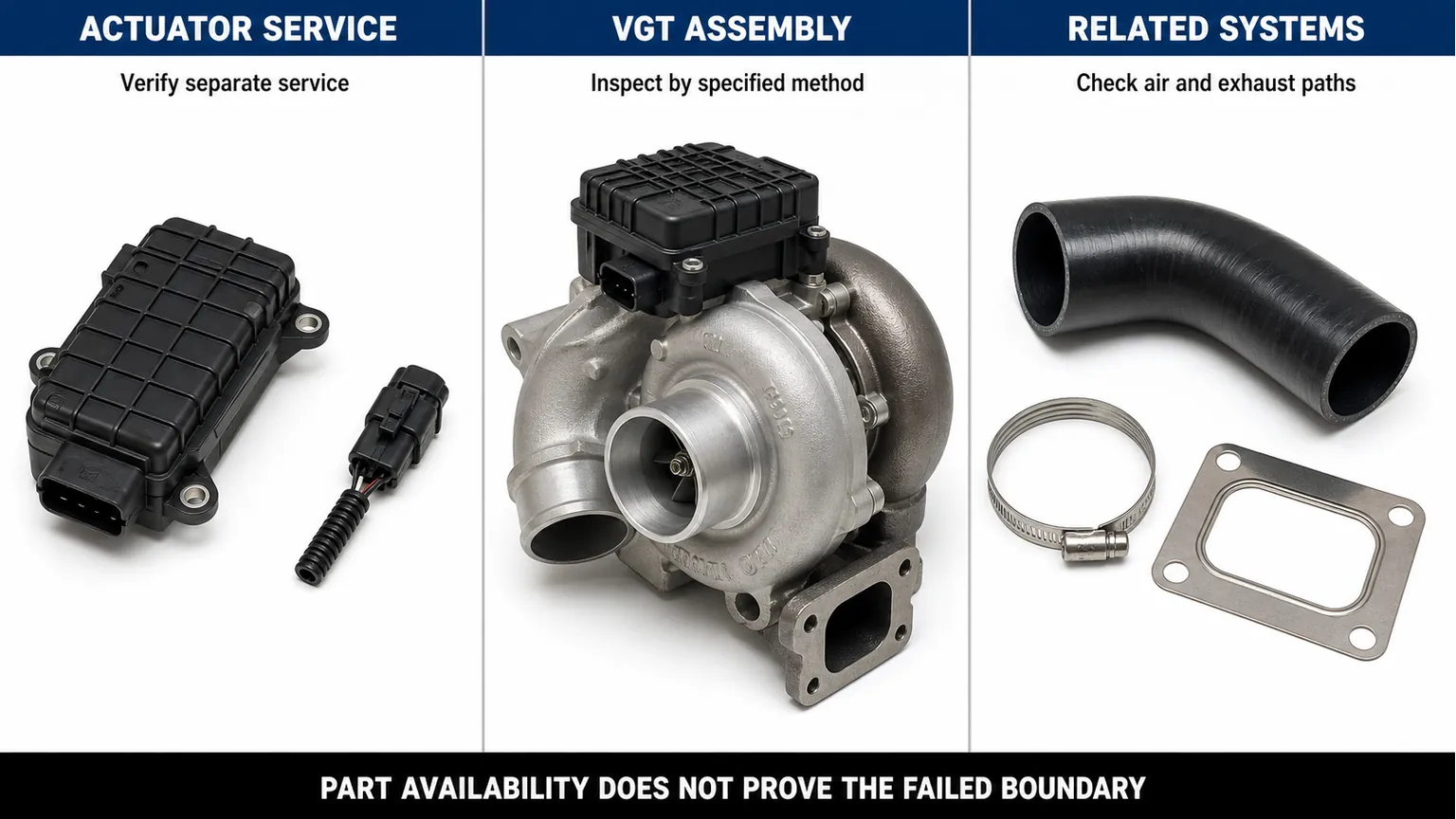

Hanya ilustrasi cakupan perbaikan konseptual: servis aktuator, perakitan VGT, dan pemeriksaan sistem terkait. Ini bukan catatan kalibrasi, hasil inspeksi, atau bukti bahwa komponen tertentu dapat diservis secara terpisah.
Gunakan yang terkait Elecdura panduan teknis dan Elecdura kategori produk untuk mengatur bukti sebelum menghubungi Elecdura . Untuk pesanan berulang, bandingkan lot produksi dengan sampel yang disetujui dan minta pemberitahuan sebelum melakukan perubahan pada pembuat, referensi, antarmuka, metode pengujian, label, kemasan, atau perangkat keras yang disediakan.
Bukan sebagai pengganti suku cadang saja. Dapatkan paket konversi yang disetujui pabrikan mesin, jika ada, yang mencakup turbo, antarmuka, perangkat lunak kontrol, dan konfigurasi sistem emisi yang relevan. Klaim penjual mengenai spool-up yang lebih cepat bukanlah bukti bahwa perangkat keras yang diusulkan dapat beroperasi dengan kontrol mesin yang ada. Tanpa persetujuan itu, kutip arsitektur yang dirilis daripada konversi.
Tidak. Desain Wastegate dan geometri variabel keduanya dapat menggunakan aktuasi elektronik. Selesaikan referensi turbo lengkap dalam dokumentasi pembuatnya dan identifikasi apakah aktuator mengoperasikan katup bypass atau mekanisme nosel variabel. Jangan memesan aktuator atau unit lengkap dari bentuk konektor saja.
Tidak. Kode ini mengidentifikasi cabang diagnostik, bukan arsitektur pengganti. Bandingkan respons yang diperintahkan dan respons aktual serta selesaikan pemeriksaan yang berlaku terhadap kebocoran udara, aliran pembuangan, sensor, dan kontrol aktuator. Baru kemudian tentukan apakah kesalahan memerlukan perbaikan sistem, perbaikan komponen yang disetujui, atau turbo lengkap yang diidentifikasi dengan benar.
Hanya jika produsen turbo atau mesin mengizinkan transfer untuk referensi yang tepat dan menyediakan prosedur pengaturan atau kalibrasi. Catat identitas aktuator lama dan baru serta prosedur yang telah selesai. Kesesuaian konektor saja tidak dapat membuktikan jangkauan aktuator, geometri tuas, atau posisi yang dipelajari sudah benar.
Minta label turbo dan aktuator lengkap, dasar aplikasi, kalibrasi aktuator atau catatan posisi, foto antarmuka, dan hasil uji fungsional yang ditentukan. Bukti ini mendukung perbandingan sampel dan pemeriksaan penerimaan, namun tidak membuktikan kalibrasi kendaraan atau sistem udara dan pembuangan hulu dalam keadaan sehat.
Pilih antara wastegate dan VGT dengan mempertahankan arsitektur mesin yang dirilis, bukan dengan memilih desain yang terdengar lebih canggih. Pemeriksaan respons perintah yang terkontrol, perbandingan antarmuka penuh, dan catatan aktuator yang dapat dilacak mengubah penggantian menjadi keputusan yang dapat diaudit dan menjaga agar kesalahan sistem tidak dialihkan ke turbo baru.
