Non identificare un turbo sostitutivo C15 ACERT solo dalle parole 'alta pressione', 'bassa pressione' o 'twin turbo'. Per prima cosa conferma l'esatta disposizione del motore e se ha ancora il sistema seriale originale a due stadi. Quindi registrare la posizione installata di ciascun turbo, le connessioni del flusso d'aria e le informazioni complete sulla targhetta. In una disposizione in serie, l'aria passa attraverso la fase di bassa pressione prima della fase di alta pressione, ma gli elenchi dei prodotti e le installazioni modificate possono utilizzare etichette incoerenti. Abbinare insieme il palco, il riferimento di montaggio, le interfacce e l'attrezzatura fornita; una cartuccia simile o un URL contenente 'bassa pressione' non costituiscono una prova sufficiente.
Questo articolo è rivolto ai distributori e ai team di ricambi per flotte che convertono una fotografia dell'officina in una richiesta di acquisto difendibile. IL La categoria del turbocompressore per carichi pesanti è utile solo dopo che la fase richiesta e l'ambito di assemblaggio sono chiari.
'C15 ACERT' copre più di un'applicazione e non dimostra, di per sé, una particolare configurazione a due stadi su strada. La pagina del motore di servizio C15 ACERT di Caterpillar, ad esempio, elenca un singolo turbo. Quella configurazione industriale non è un riferimento alle attrezzature per autocarri; dimostra perché il cognome non può sostituire la prova dell'accordo vero e proprio.
Registrare la macchina o il veicolo, le informazioni sulla serie e sulla disposizione del motore, la configurazione delle emissioni ove applicabile e se l'aspirazione, lo scarico o i controlli sono stati modificati. Confronta il layout installato con le parti autorevoli e le informazioni di servizio per tale identità. Se il sistema è stato convertito, descrivere cosa è presente invece di ordinare in base al nome commerciale originale.

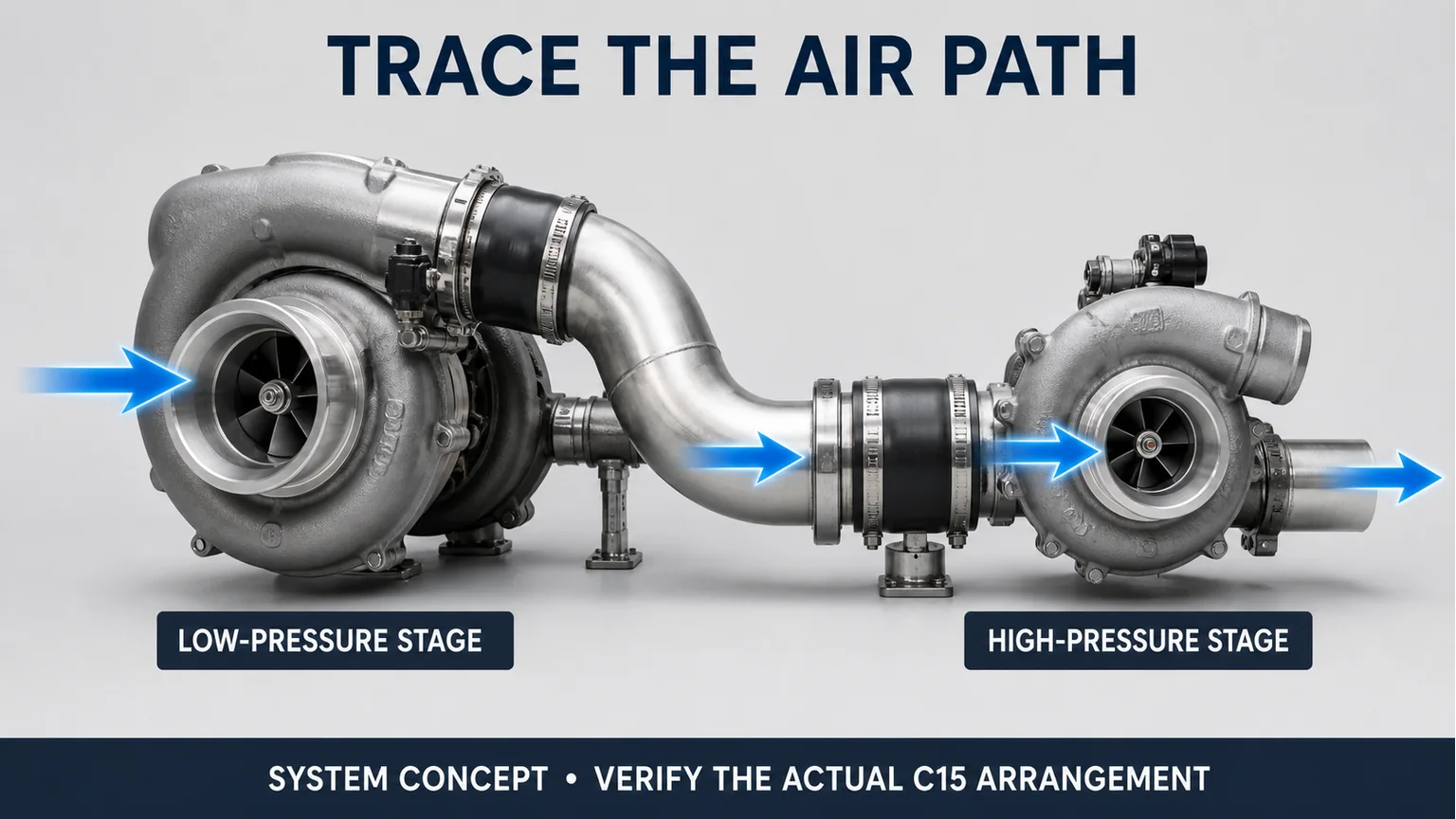

Solo concetto di flusso d'aria seriale. Non è uno schema idraulico C15 universale o un riferimento di sostituzione specifico per fase.
La descrizione di Garrett della turbocompressione seriale a due stadi spiega la sequenza generale: il primo compressore aumenta la pressione di aspirazione prima che l'aria raggiunga il secondo compressore. Nella terminologia comune di alta e bassa pressione, il primo stadio più grande è il turbo a bassa pressione e lo stadio successivo è il turbo ad alta pressione. Questa descrizione funzionale aiuta a individuare una fase, ma non stabilisce ancora l'esatto numero di parte C15.
Iniziare dall'ingresso dell'aria pulita e seguire i collegamenti del compressore. Notare quale compressore riceve l'aria filtrata dall'ambiente, quale uscita alimenta il compressore successivo e quale uscita continua verso il raffreddamento dell'aria di sovralimentazione o il motore. Quindi tracciare i collegamenti di scarico con il sistema spento e raffreddato in modo sicuro. Fotografa un'ampia visuale prima dei primi piani in modo che ciascuna targhetta possa essere collegata alla posizione di installazione.
Osservazione |
Perché aiuta |
Perché non è sufficiente |
|---|---|---|
Primo compressore nel percorso dell'aria |
Supporta la posizione dello stadio a bassa pressione |
Non identifica il riferimento all'assembly |
Wastegate o attuatore visibili |
Definisce l'attrezzatura fornita da confrontare |
Non è un'etichetta scenica universale |
Il venditore lo chiama HP o LP |
Fornisce un'attestazione da verificare |
Può essere contraddetto dal prodotto e dall'etichetta visibili |
Fotografa la targhetta o l'identificazione dell'alloggiamento su ciascuna unità, quindi fotografa lo stesso turbo nella disposizione del motore più ampia. Un primo piano vago senza contesto di posizione può essere assegnato alla scena sbagliata. Mantenere espliciti i nomi dei file o il registro delle ispezioni: ad esempio, 'etichetta turbo lato filtro aria' e 'etichetta turbo lato collettore', a condizione che tali descrizioni corrispondano all'installazione effettiva.
La guida all'identificazione di BorgWarner distingue il numero di parte OE, il numero di serie e il numero del produttore del turbocompressore sulle targhette. Registra esattamente ogni campo leggibile, inclusi suffissi e separatori. Non unire i campi in un numero indovinato e non scartare un numero di serie semplicemente perché una ricerca nel catalogo non lo utilizza.

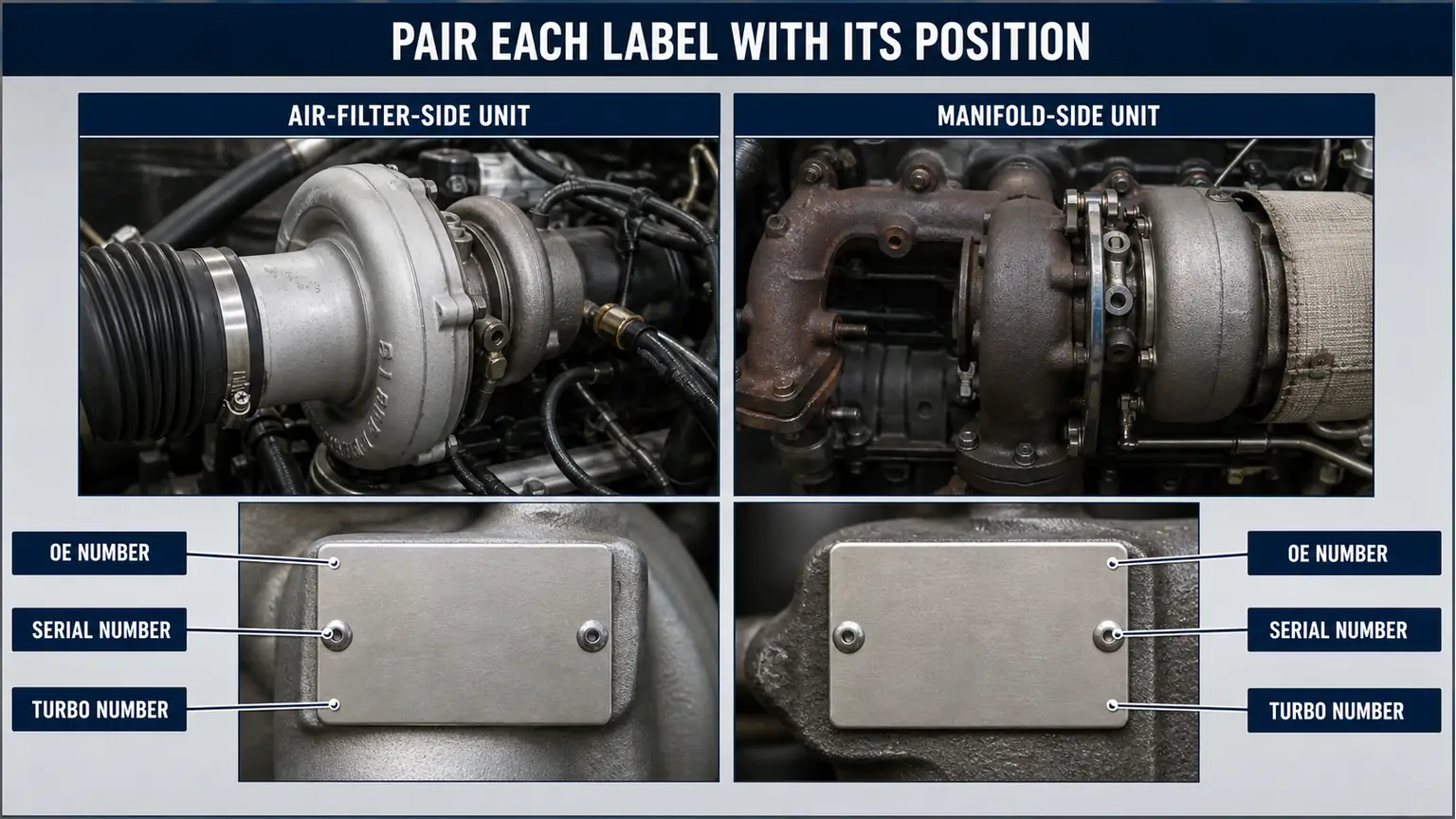

Solo layout di registrazione illustrativo. Utilizzare le etichette effettive, le viste installate e l'identità del motore; la grafica non contiene codici sostitutivi.
Una pagina di un concorrente ispezionata utilizzava un URL che diceva bassa pressione mentre il suo H1 visibile e il corpo descrivevano un'unità ad alta pressione. Un altro venditore ha fornito un'utile tabella delle fasi, ma ha limitato il set elencato a prefissi specifici ed ha escluso un'altra applicazione. Questi conflitti sono un avvertimento: mantieni il riferimento del venditore proposto separato dalle prove dell'unità rimossa finché la corrispondenza non viene risolta.
Se un'origine dati non è d'accordo con l'etichetta o la geometria installata, sospendere l'ordine. Richiedi la fonte del rimando, confronta le sostituzioni nel catalogo applicabile e conferma se la proposta è un turbo completo, una cartuccia o un set. Non risolvere una contraddizione ripetendo il risultato di ricerca più comune.
Dopo l'identità, confronta le funzionalità che influiscono sull'installazione. Questi possono includere l'orientamento dell'alloggiamento del compressore e della turbina, i collegamenti di ingresso e uscita, la flangia di montaggio, i collegamenti dell'olio e del refrigerante, ove applicabile, le staffe, la valvola di scarico o l'apparecchiatura di controllo e gli articoli forniti con il gruppo. Utilizzare le informazioni effettive sul servizio e sui ricambi per decidere quali dimensioni o fotografie sono necessarie.
Un numero di cartuccia corrispondente non corrisponde automaticamente al turbo completo. Una cartuccia lascia alloggiamenti e controlli esterni fuori dal suo ambito di fornitura. IL La guida all'acquisto di turbo completo e turbo core spiega questa distinzione commerciale; non autorizza il riutilizzo degli alloggi non valutati.
Un pacchetto di prove completo impedisce che le due fasi vengano ridotte a un unico elemento ambiguo 'C15 turbo'.
Un venditore può offrire le due unità come set e un'officina può decidere che un danno al sistema o una polizza giustifichi la sostituzione di entrambe. Nessuno dei due fatti crea una regola universale. Conservare la diagnosi per ogni fase, l'indagine delle cause e lo stato delle relative tubazioni, sistemi di lubrificazione e di filtraggio dell'aria. Se sono richieste entrambe, indicare se si tratta di una decisione di riparazione tecnica, di una politica sulla flotta o di un acquisto contingente.
Allo stesso modo, la sostituzione di una fase fallita confermata non certifica l'altra. Il processo di assistenza dovrebbe ispezionare il sistema correlato e affrontare la causa che ha prodotto il danno. La richiesta di acquisto non dovrebbe espandersi silenziosamente da un gruppo identificato a due.
Questa guida non identifica un turbo per un'applicazione C15 a turbo singolo, un motore convertito, un dispositivo con eliminazione delle emissioni, un motore industriale non identificato o un sistema che non corrisponde più alle informazioni sulle parti originali. Inoltre, non prescrive specifiche prestazionali ad alta o bassa pressione né autorizza aggiornamenti a stadi misti.
Se è presente contatto con le ruote, grave perdita di olio o danni dovuti a corpi estranei, seguire la procedura del produttore per l'arresto e l'ispezione della causa principale. Le fotografie di identificazione non dovrebbero ritardare una risposta di sicurezza.

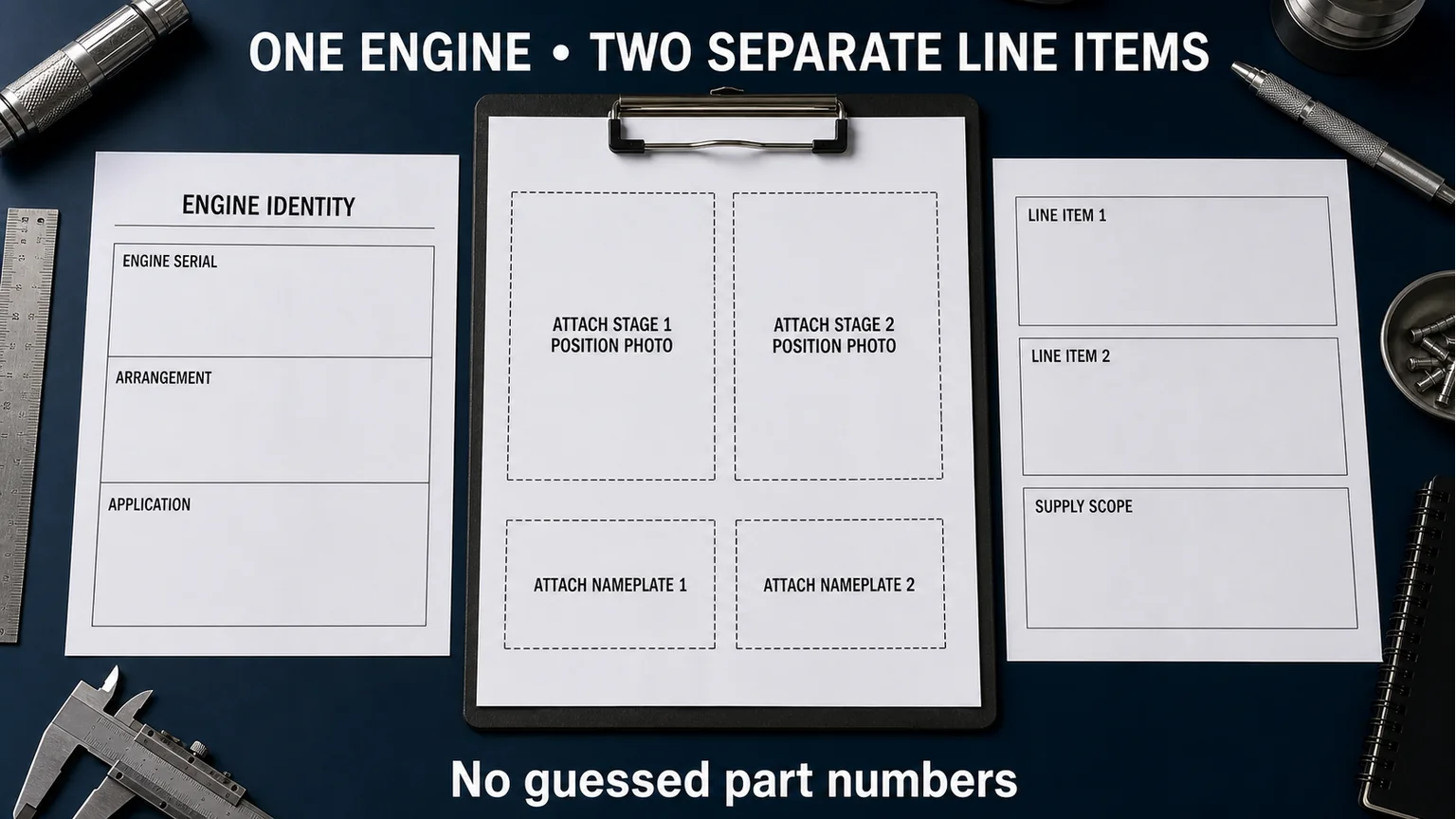

Per ogni unità richiesta, includere le informazioni sulla serie e sulla disposizione del motore, lo stadio e la posizione di installazione, tutti i campi dell'etichetta, fotografie ingrandite e ravvicinate, dettagli di collegamento e controllo, quantità, destinazione e ambito di fornitura richiesto. Se sono richieste due unità, crea due voci identificate separatamente e fai un riferimento incrociato allo stesso motore invece di scrivere 'C15 twin turbo set' senza prove.
Invia a Elecdura il pacchetto identificativo in due fasi per l'abbinamento e il preventivo . Qualsiasi riferimento incrociato proposto rimane soggetto a conferma rispetto ai gruppi rimossi e alla disposizione del motore.
Un prefisso può restringere il percorso del catalogo applicabile ma non deve sostituire la prova completa del motore e della disposizione o le etichette installate. Cambi di produzione, sostituzioni e modifiche possono alterare la risposta. Utilizza il prefisso come indice, quindi verifica entrambe le fasi e le referenze proposte prima di rilasciare l'ordine.
Le dimensioni possono supportare l'interpretazione del flusso d'aria in un sistema seriale noto, ma le dimensioni visive da sole non costituiscono una specifica di acquisto. La prospettiva della telecamera, la scelta dell'alloggiamento e le configurazioni non familiari possono fuorviare. Traccia il percorso del compressore, conserva entrambe le etichette e confronta i dati di disposizione applicabili.
Non inventare i personaggi mancanti. Fornire l'identità del motore, la posizione installata, le viste complete degli alloggiamenti e dei collegamenti e l'etichetta leggibile della fase di accompagnamento. Chiedere al catalogo o al fornitore di indicare come è stata derivata la corrispondenza proposta. Mantenere l'ordine condizionato fino a quando il problema irrisolto non sarà identificato da prove accettabili.
No. Un elenco può omettere condizioni di suffisso, apparecchiature fornite o limiti di applicazione. Traccia il riferimento incrociato alla sua fonte e confronta l'etichetta, le interfacce, l'orientamento e le apparecchiature di controllo. Il risultato può supportare la corrispondenza, ma non stabilisce la condizione delle parti riutilizzate o la diagnosi che ha portato alla sostituzione.
Solo se una relazione di catalogo verificata identifica la cartuccia corretta e la sua applicazione. Il numero completo dell'assieme e il numero della cartuccia descrivono diversi ambiti di fornitura. Registrarli entrambi separatamente, confermare la decisione di riutilizzo dell'alloggiamento e controllare e non dedurre il nucleo interno da un alloggiamento esterno simile.
