Un diagramma dell'alternatore per impieghi gravosi dovrebbe rispondere a tre diverse domande: cosa gira il motore, dove viene generata la corrente di carica e come viene controllata tale generazione. L'input meccanico viaggia attraverso la trasmissione e l'albero. Il campo magnetico variabile induce tensione alternata negli avvolgimenti stazionari dello statore. I raddrizzatori forniscono corrente continua al veicolo, mentre un circuito di controllo di campo separato regola la generazione. La combinazione di questi percorsi in un'unica freccia rende fuorviante un'immagine semplice.
Questa guida spiega la mappa dei componenti degli alternatori di carica a bassa tensione su camion, autobus, macchine agricole, macchine edili e motori ausiliari. Non è uno schema dell'alternatore di alimentazione principale di un gruppo elettrogeno. Usalo per comprendere un'unità identificata e porre domande su un servizio migliore o sull'acquisto. La costruzione esatta, le disposizioni di raffreddamento, le funzioni dei terminali e il comportamento di controllo provengono ancora dalla documentazione del produttore dell'alternatore e dell'apparecchiatura.
Elecdura La gamma di alternatori per impieghi gravosi fornisce il contesto del prodotto. In questo caso la decisione è più ristretta: imparare quali caratteristiche visibili identificano una funzione, quali dettagli rimangono nascosti e quali ulteriori prove sono necessarie prima di riparare o ordinare un assemblaggio.
Inizia con il percorso meccanico. Su un'unità con trasmissione a cinghia, la trasmissione del motore fa girare insieme la puleggia, l'albero e il rotore nella direzione operativa prevista. I cuscinetti supportano la rotazione all'interno dei telai terminali fissi. La cintura non fornisce corrente elettrica e l'albero non è il conduttore che fornisce la corrente di carica principale del veicolo. Un diagramma dovrebbe distinguere una freccia di rotazione da un collegamento elettrico.
Quindi traccia il percorso di alimentazione principale. Lo statore è l'avvolgimento generatore stazionario e le sue connessioni alimentano il raddrizzatore. L'uscita raddrizzata raggiunge il cavo di ricarica e il sistema di distribuzione elettrica. Uno schema completo comprende anche il percorso di ritorno. L'uscita positiva da sola non costituisce un circuito completo: la connessione negativa appropriata deve collegare elettricamente l'alternatore alla batteria e ai carichi.
Quindi identificare il campo e il percorso di controllo. In un design convenzionale con spazzole, la corrente controllata raggiunge l'avvolgimento del rotore attraverso spazzole e anelli collettori. Quella corrente stabilisce il campo magnetico utilizzato per la generazione; non è l'intera corrente fornita al veicolo. Il rilevamento della tensione e qualsiasi comunicazione del controller indicano al regolatore come controllare l'eccitazione. Non sostituiscono il cavo di uscita principale.
L'interazione tra questi percorsi è la lezione utile. Non è possibile ottenere più energia elettrica senza input meccanici e perdite interne. Allo stesso modo, una puleggia rotante non può dimostrare che esista un campo utilizzabile o che il raddrizzatore e i circuiti del veicolo possano fornire corrente. Quando un reclamo viene descritto solo come 'l'alternatore gira ma non si carica', il diagramma mostra perché diverse funzioni separate necessitano ancora di verifica.
Posizionare i carichi della batteria e del veicolo sul lato distribuzione del diagramma anziché trascinare ogni accessorio a valle della batteria, come se la corrente dovesse prima passare attraverso le sue celle. Con un motore acceso, la generazione può supportare i carichi collegati e ricaricare la batteria. Se la domanda operativa supera la generazione disponibile, la batteria può fornire la differenza. La direzione che prende la corrente è una condizione operativa, non una freccia permanente che appartiene a ogni disegno.
Questo è anche il motivo per cui una lettura corrente necessita di un punto di misurazione denominato. La corrente misurata nel cavo di uscita dell'alternatore non è automaticamente uguale alla corrente di carica della batteria quando altri carichi sono collegati al sistema di distribuzione. Una nota di prova dovrebbe indicare quale conduttore è stato misurato. Altrimenti si possono confrontare due letture valide come se descrivessero lo stesso ramo, portando ad un giudizio errato sull'alternatore.

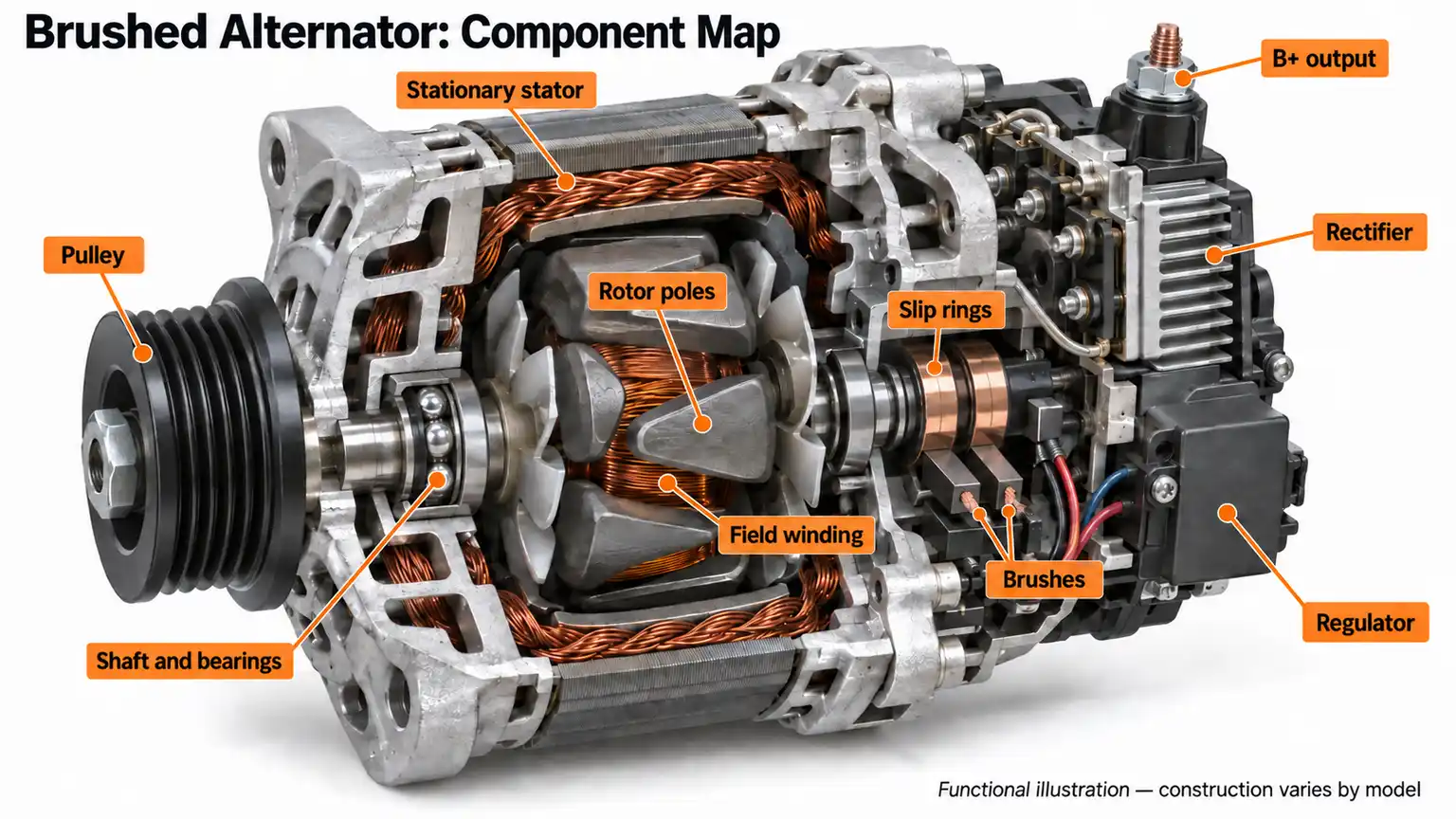

Figura: costruzione convenzionale con asta ad artiglio spazzolata. Illustrazione funzionale; le dimensioni e le parti di ricambio variano in base al modello.
La puleggia collega l'alternatore ad una particolare trasmissione accessoria. La forma della scanalatura, il numero di scanalature, il diametro, l'offset e la tecnologia della puleggia influiscono su tale connessione. Due unità possono avere custodie simili ma posizionare le cinture su piani diversi. Una sostituzione avvitata alla staffa potrebbe quindi essere ancora meccanicamente inadatta. Una semplice fotografia del prodotto normalmente non è in grado di stabilire l'offset o l'effettivo piano di riferimento del montaggio.
Per un confronto d'acquisto, etichettare la vista lato comando e il dato di montaggio prima di registrare le dimensioni. Identificare se la puleggia quotata è fornita, trasferita secondo una procedura approvata o esclusa. Un elenco che mostra una puleggia non definisce necessariamente la configurazione consegnata. Laddove sia specificata una struttura disaccoppiante o con ruota libera, non sostituire una puleggia solida semplicemente perché le sue scanalature sembrano compatibili.
La potenza disponibile dipende in parte dalla velocità dell'albero, ma una corrente nominale maggiore non è prova di una migliore ricarica a ogni velocità del motore. Richiedere la caratteristica di uscita applicabile e le condizioni in cui è stata misurata. IL per impieghi gravosi la guida della puleggia dell'alternatore affronta in dettaglio le questioni relative al rapporto di trasmissione e all'allineamento; questo diagramma dei componenti non è un calcolatore del dimensionamento della puleggia.
I punti di supporto anteriore e posteriore individuano l'albero rispetto allo statore. Il loro compito è molto più che far girare agevolmente l'assemblaggio a mano. Devono preservare la posizione del rotore mentre l'azionamento applica il carico e l'unità si riscalda durante il funzionamento. Di conseguenza, le condizioni dell'alloggiamento, gli accoppiamenti dei cuscinetti, le condizioni dell'albero e l'allineamento del montaggio rientrano nella stessa valutazione meccanica.
Il telaio lato trasmissione normalmente porta il cuscinetto anteriore caricato e le caratteristiche di montaggio. L'estremità posteriore supporta l'altra estremità del gruppo rotante e fornisce fissaggio o protezione per i componenti elettrici, a seconda del design. 'Posteriore' è l'etichetta generale più sicura di 'estremità dell'anello collettore' quando si confrontano unità con spazzole e senza spazzole: una macchina senza spazzole non acquisisce anelli collettori semplicemente perché un disegno usa quel nome familiare.
Supporti incrinati, staffe distorte o segni di sfregamento interno sono motivi per indagare sull'assemblaggio meccanico prima di approvare una ricostruzione. La sola sostituzione di un cuscinetto rumoroso non garantisce che il perno dell'albero e il foro dell'alloggiamento rimangano idonei. Al contrario, un rumore udibile in prossimità dell'alternatore non isola nessuno dei due cuscinetti; altri componenti rotanti della trasmissione possono trasmettere il suono attraverso la staffa e la cinghia.
Nella disposizione comune con spazzole e poli ad artiglio, il rotore include un avvolgimento di eccitazione ed espansioni polari magnetiche su un albero rotante. La corrente di campo magnetizza quel gruppo. La rotazione fa sì che i poli magnetici successivi passino attraverso lo statore, modificando il flusso magnetico collegato ai suoi avvolgimenti. L'avvolgimento principale generatore rimane fermo, consentendo alla sua uscita di raggiungere il raddrizzatore senza passare attraverso le spazzole.
Gli anelli collettori forniscono superfici conduttive continue sul gruppo rotante. Le spazzole fisse entrano in contatto con questi anelli e il supporto posiziona le spazzole e mantiene il contatto previsto. Non devono essere confusi con il commutatore segmentato di un motorino di avviamento a spazzole convenzionale. Uno spaccato di avviamento può sembrare correlato, ma copiare il suo percorso attuale in un diagramma di un alternatore fornisce una spiegazione sbagliata della generazione.
IL Bosch il poster tecnico dell'alternatore compatto è un riferimento utile per questa architettura. La sua spalla mancante distingue i poli ad artiglio, l'avvolgimento di eccitazione, gli anelli del collettore, le spazzole di carbone, il nucleo dello statore e i dissipatori di calore del raddrizzatore separati. Tali etichette identificano le parti funzionali; non stabiliscono che una particolare sostituzione per impieghi gravosi utilizzi dimensioni o componenti Bosch .
Per le discussioni sull'ispezione, distinguere la condizione del contatto dalla condizione dell'avvolgimento. Spazzole usurate e anelli contaminati riguardano l'interfaccia corrente di campo. Un avvolgimento aperto, un danno all'isolamento o una connessione danneggiata riguardano la continuità elettrica o l'isolamento in altre parti del gruppo. La scoperta di un difetto visibile non stabilisce la condizione di tutte le altre parti che condividono lo stesso circuito. Un rapporto di riparazione dovrebbe identificare ciò che è stato effettivamente misurato o esaminato.
La stessa distinzione vale quando un fornitore offre un portaspazzole, un rotore o un regolatore separatamente. La somiglianza fisica non è sufficiente per selezionare un componente interno. L'identità completa dell'alternatore e il riferimento del componente devono concordare con la configurazione del servizio. Una piccola parte elettrica può adattarsi ai punti di montaggio pur presentando regolazioni, collegamenti o comportamento applicativo incompatibili.
Su una spalla mancante, seguire il contatto della spazzola con gli anelli prima di seguire l'avvolgimento del campo. Ciò impedisce un altro errore visivo comune: etichettare un cuscinetto come collettore rotante perché entrambi circondano l'albero. I cuscinetti forniscono supporto meccanico; gli anelli collettori forniscono una superficie di contatto elettrico. La copertura posteriore può nasconderli entrambi, quindi una fotografia esterna potrebbe non esporre dettagli sufficienti per identificare con sicurezza uno dei due componenti.
Non tutti gli alternatori di carica per impieghi gravosi utilizzano la disposizione con spazzole sopra. La navigazione dei modelli pubblicati da Delco Remy separa esplicitamente le famiglie con spazzole come 24SI e 28SI dalle famiglie senza spazzole, incluso 38SI. L'architettura deve quindi essere stabilita prima di discutere dell'ispezione delle spazzole, dell'usura degli anelli collettori o della sostituzione dei componenti sul campo. 'Heavy duty' descrive una classe di applicazione, non un design interno universale.
Per l'esempio 38SI, La spiegazione del produttore Delco Remy descrive il trasferimento magnetico attraverso il traferro dal campo al rotore anziché una connessione a spazzola. La sua descrizione della costruzione senza spazzole per impieghi gravosi identifica la bobina di campo e i principali componenti che trasportano corrente come stazionari. Il rotore gira ancora; l'eliminazione del contatto delle spazzole non elimina la struttura magnetica rotante o i suoi cuscinetti.
Questa distinzione cambia il modo in cui l’illustrazione dovrebbe essere letta. Una linea tratteggiata di accoppiamento magnetico attraverso un traferro non è un filo che trasporta corrente di carica. L'uscita principale proviene ancora dallo statore e dal sistema di rettifica. Un diagramma che rimuove le spazzole ma lascia un inspiegabile cavo elettrico che entra in una bobina a campo rotante non ha spiegato adeguatamente questa particolare architettura senza spazzole.
Inoltre, la costruzione senza spazzole non rende l'intero alternatore esente da manutenzione o immune da guasti. I supporti meccanici, il raffreddamento, i collegamenti, gli avvolgimenti generatori, la rettifica e la regolazione richiedono ancora un'applicazione adeguata e condizioni solide. Allo stesso modo, l'assenza di spazzole non è un motivo per condannare un'unità perché su di essa non è possibile eseguire un controllo di servizio delle spazzole convenzionale.
Mantieni questo confronto a livello di architettura. Altre macchine descritte come brushless possono utilizzare diversi sistemi di eccitazione, in particolare generatori più grandi che non rientrano nell'ambito di questo articolo. Non importare gli schemi dell'eccitatrice rotante in una guida per la carica dell'alternatore del camion. Per un confronto più approfondito tra i sistemi di addebito, utilizzare l'esistente guida all'alternatore brushless con le informazioni esatte del produttore.

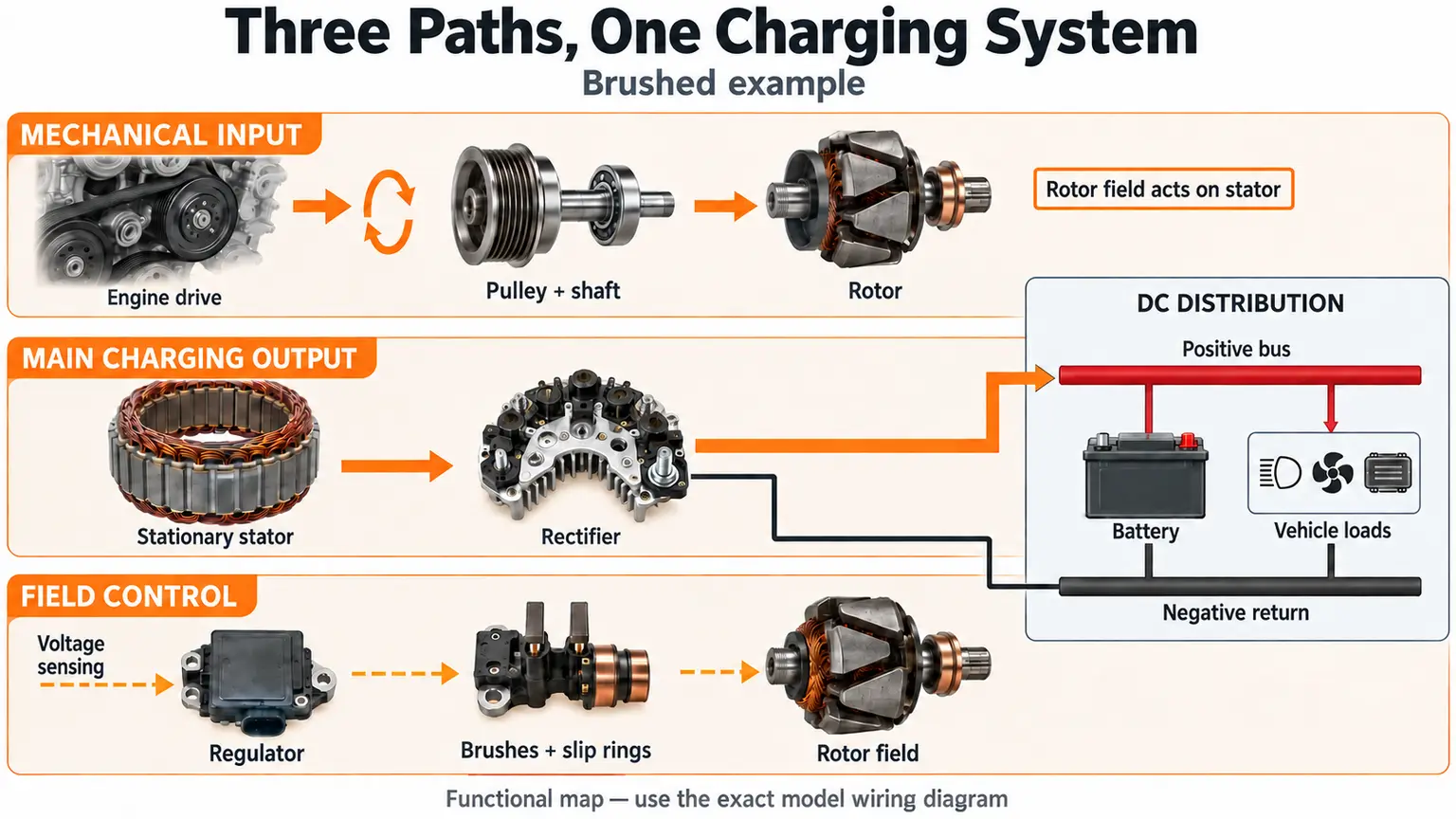

Figura: ingresso meccanico, uscita di ricarica principale e controllo sul campo sono percorsi diversi. Questo esempio spazzolato è una mappa funzionale, non un cablaggio di installazione; la batteria e le connessioni rappresentano blocchi funzionali.
Lo statore combina un nucleo magnetico con conduttori isolati disposti attorno al rotore. La sua disposizione degli avvolgimenti stabilisce i circuiti generatori. Un disegno trifase semplificato separa le fasi per rendere comprensibile la loro relazione, ma gli avvolgimenti reali occupano posizioni distribuite attorno allo statore. Tre linee colorate su uno schema didattico non devono essere confuse con tre cavi esterni facilmente accessibili su ogni unità assemblata.
Né un disegno di base dovrebbe essere trattato come una specifica completa dell’avvolgimento. Disposizioni di avvolgimento e interconnessioni diverse possono fornire caratteristiche elettriche diverse all'interno di alloggiamenti sostanzialmente simili. Il numero di estremità visibili del conduttore o l'aspetto color rame non possono identificare lo statore sostitutivo corretto. Un ricostruttore ha bisogno della parte designata e dei requisiti di prova applicabili, non di una selezione basata sulla somiglianza con un'illustrazione.
Un diagramma utile mostra che l'accoppiamento magnetico avviene attraverso il gioco tra rotore e statore. Non crea alcun contatto di sfregamento lì. La prova del contatto modifica l'indagine perché potrebbero essere coinvolti danni di posizionamento o meccanici, nonché danni all'isolamento. Il disegno aiuta a identificare l'interfaccia interessata; non può stabilire una distanza accettabile o autorizzare la lavorazione senza le informazioni di servizio specifiche.
Il raddrizzatore convoglia l'uscita di fase alternata nel circuito a corrente continua. La regolazione controlla la generazione agendo sull'eccitazione; la rettifica determina il modo in cui la corrente alternata generata raggiunge il lato CC. Queste funzioni possono essere raggruppate insieme nella parte posteriore di un alternatore, ma non dovrebbero essere combinate in un'unica scatola elettronica senza nome quando lo scopo è la comprensione dei componenti.
Uno schema trifase convenzionale a onda intera utilizza spesso un percorso di diodi positivo e negativo per ciascuna fase. Ciò spiega il principio di funzionamento, non il conteggio universale dei componenti. Il manuale tecnico di DENSO include esempi di avvolgimenti e raddrizzatori sia semplici che più complessi. Di conseguenza, il conteggio di sei simboli di diodi in uno schema generale non può dimostrare che un ponte sostitutivo sconosciuto abbia troppi componenti o una costruzione sbagliata.
Anche i dissipatori di calore e l’isolamento elettrico sono importanti. Il ponte deve trasportare corrente, gestire il calore e preservare la separazione richiesta dalla sua progettazione. Una piastra metallica non è automaticamente un collegamento a terra e due parti metalliche adiacenti non sono automaticamente destinate a toccarsi elettricamente. Una foto di smontaggio dovrebbe preservare le relazioni originali tra terminali, isolanti, supporti e parti che dissipano il calore.
Il ripple è rilevante per questo confine funzionale perché l'uscita raddrizzata non è semplicemente una sorgente di tensione ideale e perfettamente piatta. Tuttavia, una forma d'onda anomala necessita di un metodo di misurazione adeguato e di un'interpretazione specifica dell'applicazione. IL per impieghi gravosi la guida al test del raddrizzatore e dei diodi è la destinazione appropriata per tale diagnosi. Questo diagramma non è in grado di identificare un singolo diodo guasto da un avviso sul cruscotto o da una lettura del contatore inspiegabile.
Il regolatore appartiene al circuito di controllo, non in serie come un piccolo dispositivo che trasporta tutta la corrente di carica alla batteria. Utilizza le informazioni relative alla tensione e la strategia di controllo per regolare l'eccitazione del campo. La potenza raggiungibile dall'alternatore dipende ancora dalle sue condizioni operative. Una richiesta di ulteriore generazione non può superare un azionamento mancante, un collegamento danneggiato o un intervallo di velocità operativa inadatto.
Il rilevamento della tensione può essere locale rispetto all'alternatore o prelevato da un punto remoto designato. Con il telerilevamento il luogo di misurazione e il collegamento di uscita ad alta corrente non sono necessariamente lo stesso posto. La distinzione spiega perché la lettura sul lato alternatore e quella sul lato batteria possono differire sotto carico. Non giustifica l'aumento dell'impostazione della tensione per compensare un errore di cablaggio non identificato.
Le istruzioni di rilevamento remoto di Delco Remy distinguono specificamente il terminale di rilevamento della tensione da altri terminali piccoli. Consideratela come una lezione di identificazione, non come una ricetta di retrofit universale. È necessario stabilire se una connessione di rilevamento è necessaria, facoltativa o supportata da una particolare strategia di fallback per l'alternatore e l'installazione effettivi.
Alcuni regolatori scambiano informazioni anche con l'elettronica di controllo del veicolo. La discussione di DENSO su La tecnologia dell'alternatore e la ricarica intelligente spiegano che l'interazione tra regolatore e controller del motore fa parte dello sviluppo del sistema di ricarica. Per tale applicazione, una condizione operativa comandata può avere la stessa importanza dell'osservazione della tensione statica. Un connettore sconosciuto non costituisce la prova che l'unità possa essere testata come semplice sostituzione autonoma.
Comandi, monitoraggio e alimentazione separati nel disegno. Una linea di segnalazione dell'attività sul campo non è necessariamente una linea che alimenta direttamente il campo e una connessione di comunicazione non è un'uscita per gli accessori. IL La guida al regolatore di tensione dell'alternatore copre le relative domande di assistenza. Non collegare terminali sconosciuti né applicare l'alimentazione della batteria a un piccolo pin per scoprirne la funzione.
Avvia una mappa dei terminali registrando l'esatta identità dell'alternatore, la direzione di visualizzazione e il disegno del connettore del produttore. Le fotografie posteriori possono essere ruotate, specchiate o scattate da un'angolazione che modifica l'ordine apparente dei pin. Un terminale vicino ad un altro in una fotografia non è necessariamente collegato ad esso internamente. Le didascalie devono puntare al perno o alla cavità effettivi, non a un'area approssimativa del coperchio posteriore.
L'uscita positiva principale è comunemente contrassegnata con B+ o con una designazione equivalente della batteria. Il suo pesante conduttore trasporta la corrente di carica nel sistema elettrico. Questo dovrebbe rimanere visivamente distinto dalle connessioni di controllo e rilevamento più piccole. Le coperture protettive e l'isolamento dei terminali sono parti funzionali di sicurezza; la loro assenza nella sezione mancante è una scelta illustrativa, non un permesso di operare senza di essi.
Il lato negativo necessita di un'identificazione altrettanto esplicita. Alcune installazioni utilizzano un percorso di messa a terra appropriato, mentre le configurazioni isolate richiedono la connessione negativa designata. Non dare per scontato che ogni custodia dell'alternatore costituisca il riferimento di misurazione corretto o che i soli bulloni di montaggio stabiliscano il ritorno elettrico specificato. L'architettura del terreno fa parte della compatibilità, in particolare quando si confrontano famiglie sostitutive non familiari.
Gli esempi di piccoli terminali aiutano a dimostrare perché le lettere non possono essere lette isolatamente. Delco Remy 's La scheda di installazione 24SI e 28SI distingue le funzioni di rilevamento remoto, fase o relè, indicatore o accensione e monitoraggio sul campo nelle varianti di collegamento illustrate. Avverte esplicitamente di non confondere il telesenso con altri terminali. Utilizzare quel foglio solo per i modelli e le configurazioni dichiarati.
Un collegamento tachimetrico di fase appartiene al ramo del segnale, non al ramo dell'uscita della batteria. Se sia presente, cosa si aspetta lo strumento e come il suo segnale si collega alla velocità del motore richiedono prove separate. IL La guida al segnale del contagiri del terminale W copre questo problema. Uno schema generale dei componenti non dovrebbe garantire la compatibilità del contagiri semplicemente perché un alternatore si carica normalmente.
Per un record di ricezione, un'utile tabella terminale indica la funzione, l'ubicazione fisica, il riferimento alla documentazione e lo stato di verifica. 'Pin piccolo sconosciuto' è un risultato temporaneo accettabile; una funzione inventata non lo è. Se il connettore fornito differisce dalla configurazione approvata, trattenere la sostituzione per conferma. L'adattamento fisico di un adattatore non dimostra che i circuiti collegati abbiano lo stesso ruolo elettrico.
Le viste dei connettori necessitano di una convenzione dichiarata. Guardare nella presa dell'alternatore non è la stessa cosa che guardare nel connettore del cablaggio di accoppiamento. Il disegno deve identificare la chiusura, la chiave o un altro elemento di orientamento fisso e indicare quale lato è mostrato. Se una cavità non è occupata, preservalo anziché rinumerare le connessioni rimanenti per rendere l'immagine più semplice.

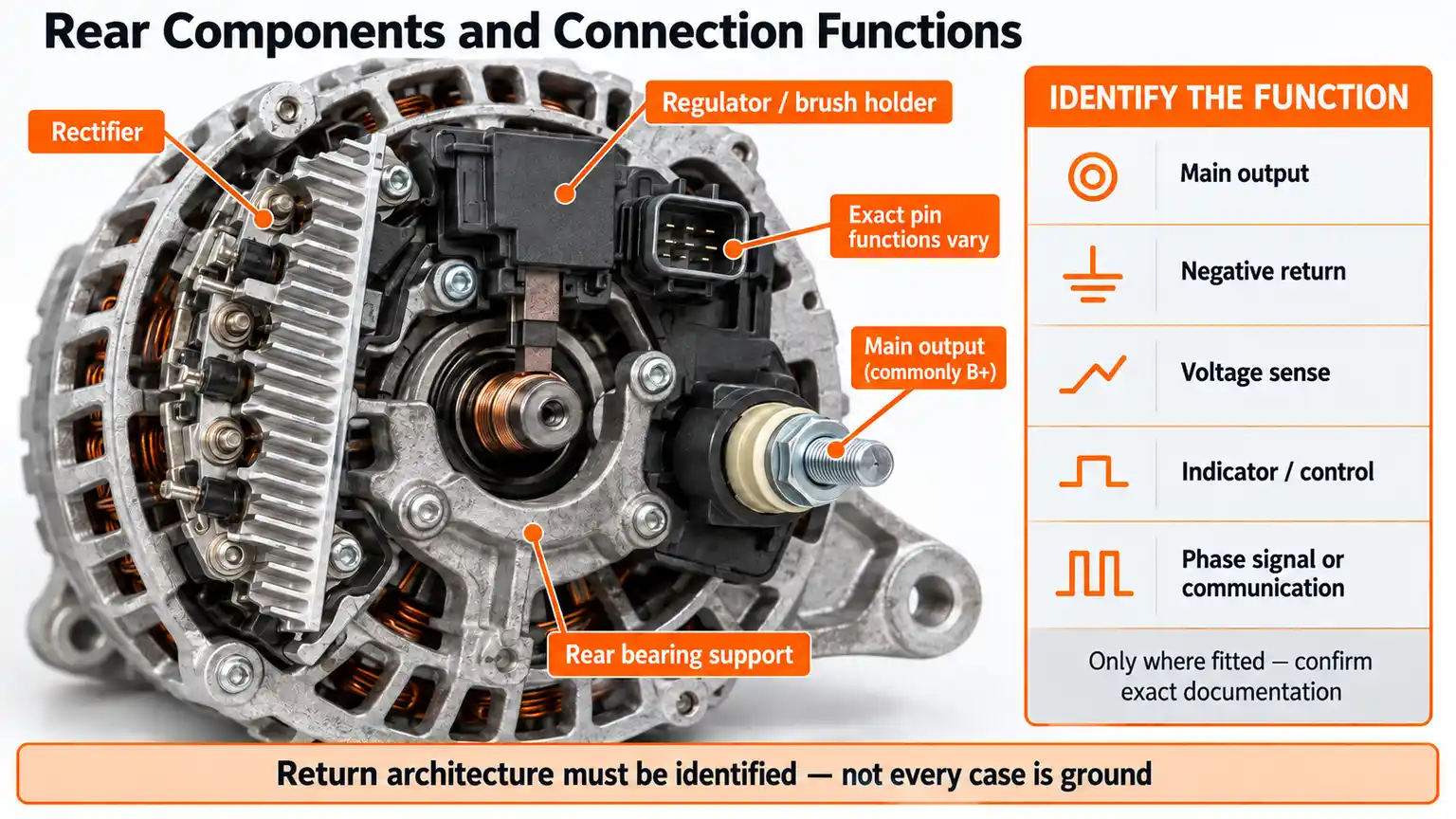

Figura: i componenti posteriori e le funzioni di connessione sono correlati ma non intercambiabili. Questa sezione generica parziale non espone ogni contatto della spazzola. Utilizzare lo schema esatto dei connettori prima del cablaggio; le icone sono categorie di funzioni, non forme d'onda misurate.
La conversione elettrica produce calore, quindi la disposizione di raffreddamento rientra in un utile schema dell'alternatore. Ventole, aperture, alette e posizionamento dei componenti lavorano insieme. Un'illustrazione dovrebbe mostrare le effettive caratteristiche della costruzione dichiarata piuttosto che aggiungere una ventola esterna ad ogni puleggia. Gli esempi di Tipo III e SC di DENSO utilizzano disposizioni di ventole interne; altre famiglie di alternatori possono avere imballi differenti.
Le frecce del flusso d’aria sono particolarmente facili da generalizzare. Una freccia arancione convincente che passa attraverso un alloggiamento non è una prova tecnica della direzione o della distribuzione del flusso d'aria in quel modello. Identificare le disposizioni del produttore prima di etichettare i percorsi di ingresso e di uscita. Laddove è nota solo la presenza di ventilazione, etichettare le aperture di raffreddamento senza inventare lo schema del flusso completo.
Per un'installazione reale, fotografare i tubi flessibili, le staffe, le protezioni e la contaminazione nelle vicinanze, nonché l'alternatore. Tali circostanze possono spiegare perché il pacchetto dell'assieme consegnato è importante. Un'unità potrebbe richiedere uno spazio adeguato per i terminali, protezione dalle parti mobili adiacenti e accesso per i collegamenti specificati. Uno spaccato del prodotto non può mostrare questi vincoli a livello di attrezzatura.
Lo scolorimento dovuto al calore, l'accumulo di polvere o una copertura danneggiata sono prove utili della condizione, ma nessuno dimostra in modo indipendente un particolare guasto elettrico interno. Registrare accuratamente l'osservazione, quindi collegarla a un esame o test documentato. Non trasformare un alloggiamento caldo in una diagnosi universale di surriscaldamento; il carico operativo, le condizioni ambientali, il luogo di misurazione e i limiti del produttore determinano il significato dell'osservazione della temperatura.
Un'illustrazione in sezione rimuove anche il materiale per rivelare parti nascoste. L'alloggiamento aperto, l'avvolgimento esposto o lo scudo posteriore mancante non costituiscono una configurazione operativa. Distinguere uno spaccato didattico da un disegno di servizio esploso: uno spaccato mostra le relazioni all'interno di un assieme, mentre una vista esplosa separa le parti per l'identificazione. Nessuno dei due da solo stabilisce la sequenza, l'attrezzatura, il supporto o i requisiti di sostituzione per lo smantellamento di un particolare alternatore.
Un reclamo gratuito abbraccia tutti e tre i percorsi. La trasmissione meccanica, il controllo del campo, i circuiti di generazione, la rettifica e il circuito di carica esterno possono ciascuno influenzare il risultato. Iniziare il rapporto con ciò che è stato osservato e in quali condizioni. 'La tensione della batteria non è aumentata durante questo controllo' è un'osservazione; 'il rotore è difettoso' è una conclusione che richiede ulteriore supporto.
Il basso rendimento al minimo è una prova altrettanto incompleta. L'alternatore potrebbe soddisfare le sue caratteristiche applicabili mentre la domanda del veicolo supera la generazione disponibile in quel punto operativo. In alternativa, l'azionamento o l'impianto elettrico potrebbero essere difettosi. Un confronto utile richiede la velocità, il carico, la temperatura e il luogo di misurazione rilevanti. La mappa dei componenti spiega dove contano tali condizioni senza inventare una lettura universale accettabile.
Una tensione di carica eccessiva solleva dubbi sul rilevamento, sulla regolazione, sulla compatibilità delle applicazioni e sulle condizioni di misurazione. Non autorizza automaticamente la sostituzione del solo regolatore. Un disturbo intermittente aggiunge ulteriori possibilità, comprese connessioni o comportamenti che cambiano con il calore e le vibrazioni. Un risultato del banco freddo e un reclamo installato a caldo sono osservazioni diverse, non necessariamente affermazioni contraddittorie.
Allo stesso modo, il rumore e l'ondulazione identificano le aree di indagine piuttosto che le singole parti condannate. Le vibrazioni meccaniche possono viaggiare attraverso l'azionamento degli accessori, mentre le anomalie elettriche possono coinvolgere i circuiti di generazione e rettifica o l'impostazione di misurazione. DENSO la tabella diagnostica tecnica elenca molteplici possibili cause per i sintomi di ricarica condivisa. Questa molteplicità è il motivo per cui un diagramma dovrebbe supportare domande strutturate piuttosto che una regola composta da un solo sintomo e una sola parte.
Mantenere i controlli energici entro la procedura del produttore dell'apparecchiatura e le capacità di un tecnico qualificato. Il terminale di uscita collegato alla batteria può rimanere sotto tensione con il motore spento. Non scollegare una batteria durante il test dell'alternatore, non cortocircuitare un perno di uscita sull'alloggiamento o improvvisare un test a campo pieno in base a questa spiegazione. Il diagramma descrive la funzione; non è un'autorizzazione per un metodo di prova non sicuro.
Un diagramma dei componenti aiuta a separare tre decisioni di acquisto. Uno sta acquistando un componente di servizio identificato per una riparazione confermata. Un altro è inviare un nucleo recuperabile a un ricostruttore qualificato. Il terzo è acquistare un alternatore sostitutivo completo. Non si tratta di transazioni equivalenti e le informazioni necessarie per ciascuna sono diverse.
Per la riparazione di un componente, è necessario identificare un guasto, il riferimento corretto del componente, un metodo di assistenza supportato e la verifica dell'assemblaggio finito. La sostituzione di un raddrizzatore visivamente danneggiato non è una prova che lo statore, il regolatore o il gruppo meccanico siano sopravvissuti allo stesso evento. L'accettazione finale riguarda il funzionamento dell'alternatore nel suo insieme, non solo se la nuova parte si adatta all'interno dell'alloggiamento.
Per una valutazione fondamentale, registrare le condizioni dell'alloggiamento e del supporto, le condizioni dell'albero e della puleggia, la completezza, l'identità e l'evidenza di gravi danni interni. Lasciare che sia il ricostruttore a determinare la recuperabilità nell'ambito del processo effettivo. Un core credit o un'operazione di pulizia esterna non certificano le prestazioni elettriche. Preservare la condizione osservata e la cronologia rilevante prima che lo smontaggio modifichi ciò che può essere ispezionato.
Per una sostituzione completa, concordare classe di tensione, caratteristiche di uscita documentate, architettura, montaggio, disposizione delle pulegge, configurazione di terra, funzioni dei terminali e compatibilità del controllo. Una forma esterna comune o una potenza nominale da sola non possono chiudere questo confronto. Laddove venga proposto uno scambio, chiedere quali prove collegano l'unità proposta alla configurazione originale dell'apparecchiatura e se sono necessarie eventuali modifiche di installazione approvate.
Infine, mantieni le prestazioni dell'assieme separate dalle prestazioni del sistema installato. Un test al banco può supportare l'accettazione nelle condizioni dichiarate, mentre il veicolo presenta ancora una perdita del cavo di ricarica, un problema di guida o una mancata corrispondenza dei controlli. Una singola lettura rassicurante della tensione della batteria non stabilisce una potenza disponibile continua. Registrare un contesto di test sufficiente affinché l'acquirente, l'installatore e il fornitore stiano discutendo dello stesso requisito.
Quando si valuta un report, collegare ciascun risultato a una funzione componente. Un test di output riguarda la generazione in condizioni stabilite; un controllo dell'interfaccia di controllo riguarda il comportamento di comando o indicazione richiesto; un'ispezione meccanica riguarda la disposizione di azionamento e supporto. Nessuno è sostitutivo degli altri. L'approvazione di un'unità completa è più forte quando il rapporto rende visibili questi risultati distinti invece di ridurre ogni controllo a un timbro di 'superamento' inspiegabile.
Mantenere espliciti i limiti delle prove. Un'etichetta intatta stabilisce una dichiarazione di identità, un disegno quotato supporta un confronto fisico e un record di test supporta il comportamento misurato dell'unità testata. Nessuno da solo dimostra ogni aspetto dell'intercambiabilità all'interno di una famiglia di apparecchiature. Il valore pratico del diagramma è quello di aiutare l'acquirente a riconoscere a quale parte della domanda di compatibilità risponde effettivamente ciascun documento.
Invia l'etichetta completa, l'applicazione dell'attrezzatura, le viste chiare del lato trasmissione e posteriore, le misure di montaggio, i dettagli della puleggia e la configurazione del terminale documentata. Descrivere l'assemblaggio richiesto e qualsiasi domanda di compatibilità irrisolta. Se un fallimento ha motivato l'indagine, distinguere il sintomo osservato da una diagnosi componente confermata. Elecdura può ricevere tali dettagli tramite il Elecdura indirizzo email per una revisione della configurazione; un diagramma da solo non stabilisce l'adattamento.
Bosch Poster tecnico dell'alternatore compatto, 2020 : componente artiglio spazzolato illustrato e riferimento funzionale.
Manuale tecnico DENSO Starters e Alternatori , seconda edizione, ottobre 2016 : principi dell'alternatore ed esempi di costruzione, pagine 42–52.
Delco Remy Introduzione 38SI, giugno 2014 e spiegazione dell'architettura brushless del produttore : esempio specifico di brushless, costruzione non universale.
Delco Remy Istruzioni di installazione 24SI e 28SI, documento 10524210 : esempi di terminali in base al modello e limite di sicurezza.
Delco Remy istruzioni kit di telerilevamento, documento 10517162 : identificazione del rilevamento per le applicazioni indicate.
