ビュー: 0 著者: サイト編集者 公開時刻: 2026-08-31 起源: サイト
直接の答え: 「コンプリート オーバーホール キット」は技術仕様ではありません。完全なエンジンのシリアル、配置または構成コード、ビルドリスト、評価およびアプリケーションをロックします。ブロック、クランクシャフト、シリンダーインターフェース、ヘッド、ロッド、および再利用可能なコンポーネントを検査します。次に、品目の部品表を発行します。ピストンアセンブリとボウル、ライナーの設計とフランジ、リングパック、ピンとリテイナー、メインベアリングとロッドベアリングのサイズ、スラスト部品、ガスケットとシールの改訂、数量、オプション部品、および除外品を定義します。すべてのサプライヤーの代替品と交換が正確なエンジンの製造と修理の結果に結びつくまで、一括注文を発行しないでください。
この方法は、再構築業者、エンジン部品の販売業者、フリート再製造プログラム、および卸売輸入業者向けです。キットの範囲は複数の製品ファミリーにまたがるため、Elecdura の次の正しいステップは構成制御です。 エンジン部品の RFQ であり、一般的なカタログ選択ではありません。
プレートおよび現在のメーカー サービス ソースからの完全なエンジン ID を記録します: シリアル、配置、CPL または同等のビルド コード、モデル、定格、用途、および関連する生産範囲。その記録を、取り外したピストン、ライナー、ベアリング、ガスケットのマーキング、および以前のオーバーホール文書と照合します。再出力または以前の修理を混合すると、物理エンジンがホスト車両の記録と異なる場合があります。

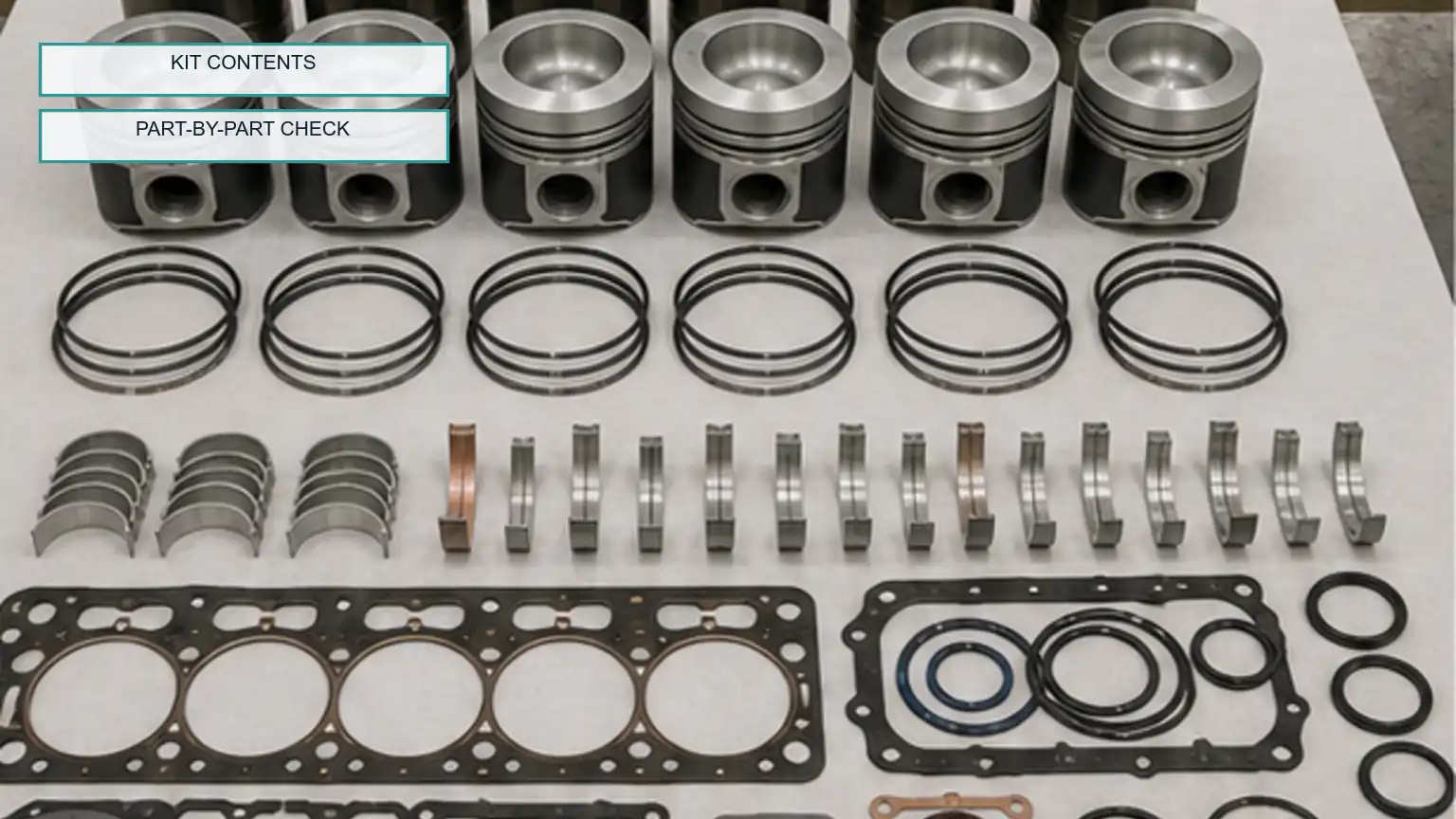

ピストン、ライナー、リング、ベアリング、ガスケット、シールを備えた整理された 6 気筒ディーゼル オーバーホール キットが、きれいなテーブル上に表示されます。
すべてのフィールドについて 3 つのステータスを保持します: 現在管理されている情報から確認済み、エンジンで観察済み、または未解決。最も安価なキットを製造する供給元を選択しても、競合は解決されません。コンポーネントのリリース前に説明する必要があります。
サイズ依存の部品を完成させる前に、適切な再構築手順に従ってエンジンを洗浄、測定、検査します。シリンダーとザグリの状態、クランクシャフトジャーナル、ベアリングハウジング、ヘッドとデッキの状態、コネクティングロッド、再利用可能な留め具（該当する場合）、潤滑と冷却の証拠、および最初の故障の原因を記録します。
機械加工、ザグリ修理、クランクシャフト研削、ロッドサービス、またはコンポーネント交換が必要な場合は、結果として得られる寸法と手順で部品計画を更新します。標準ベアリングやデフォルトのライナー セットは、一般的なフレーム内バンドルに含まれているという理由だけで注文しないでください。
家族 |
ロックする必要があるフィールド |
|---|---|
ピストングループ |
ボウル、圧縮高さ、ピン、リング、ギャラリー、コーティング、マーキング |
ライナーグループ |
タイプ、ボア、フランジ、シール配置、仕上げ、適合する機能 |
軸受グループ |
メイン、ロッド、スラスト、カムの位置。サイズ;指定されたマテリアルまたはリビジョン |
ガスケットおよびシールグループ |
ヘッドガスケットの選択、セットのリビジョン、厚さまたはマーク、付属のシール |

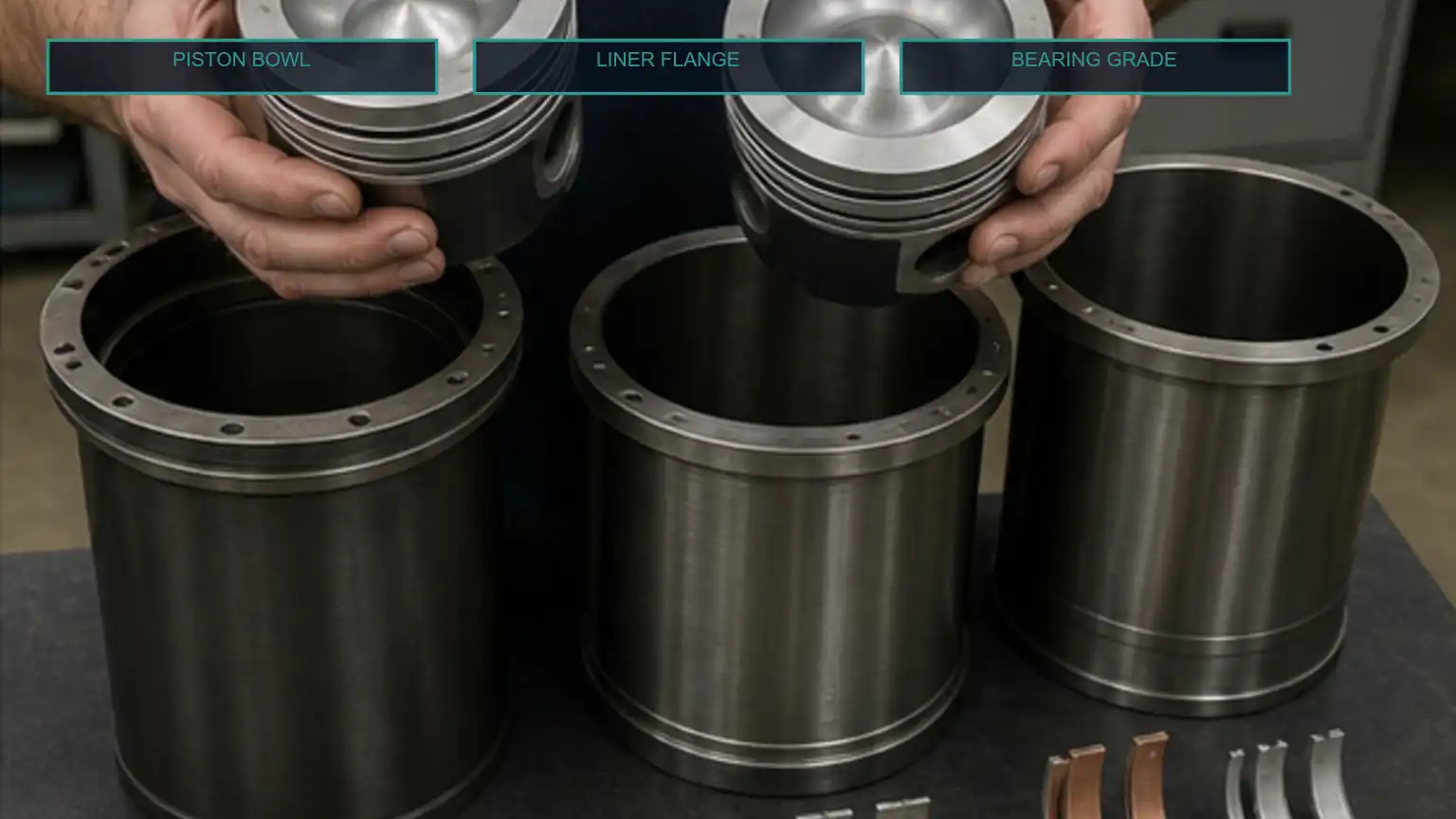

リビルドベンチでピストンボウルの形状、シリンダーライナーのフランジの特徴、ベアリングシェルのバリエーションを比較する技術者。
メーカーの完全なサービス番号とスーパーセッション パスを比較します。見た目の類似性や公称口径だけでは十分ではありません。サプライヤーが代替品を提案する場合は、正確に変更されたフィールドの書面によるマッピングとアプリケーションの証拠を要求します。
ブロックを準備し、指定された位置で、校正されたツールを使用して、エンジンの手順に必要なとおりにライナーの突起または関連するシリンダーの境界面を正確に測定します。個々のシリンダーの結果、ゲージのセットアップ、表面の状態、ザグリやシムの作業を記録します。

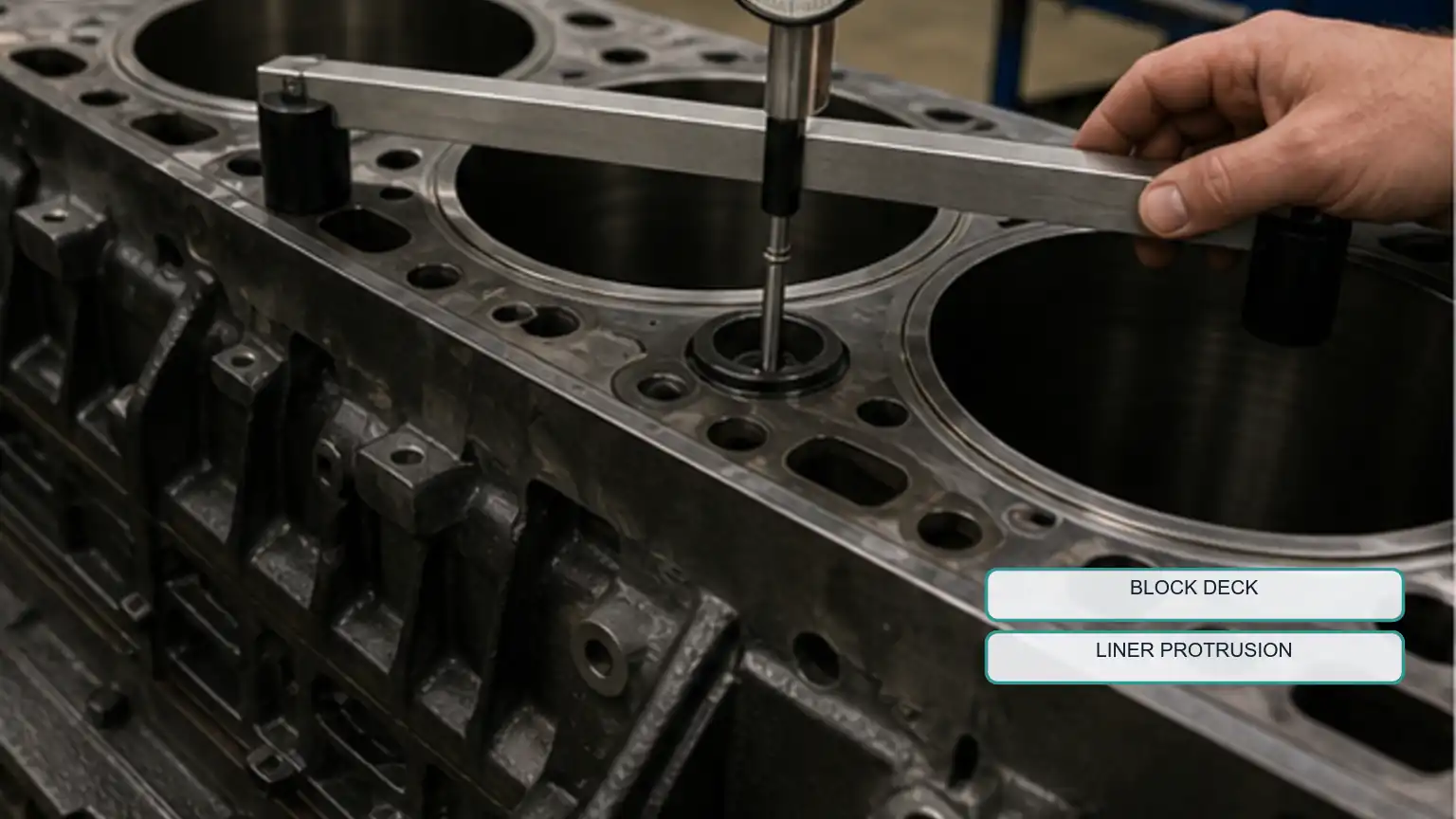

ブリッジとダイヤルインジケーターを備えたディーゼルエンジンブロックで測定された、湿ったシリンダーライナーの突出量。
測定により、ブロックの準備、ライナー、シーリングの決定が行われます。これは普遍的な合否番号ではなく、ライナーの材質や内部品質を証明するものではありません。ブロックレポートをキット BOM の横に保管しておくと、受け入れチームと組み立てチームがどのコンポーネントとサービス操作が承認されたかを把握できます。
すべてのコンポーネント、完成部品番号、リビジョン、数量、サイズ、マッチドセットルール、パッケージング要件、およびソースをリストします。ポンプ、インジェクター、ターボチャージャー、ヘッドパーツ、ボルト、センサー、アクセサリーなどの品目がパッケージ外にある場合は、その品目の明示的な除外リストを追加します。オプションの修理サイズが別個の注文であるか、条件付きリリースであるかを定義します。
出荷前にサプライヤーに代替品を開示するよう要求します。新しい置き換え番号は有効ですが、エンジン構成に接続し、必要な形状、材料、およびサービス機能を保持する必要があります。 OEM 品質、プレミアム、完全などの一般的な単語は、BOM ラインを終了しません。
外側のキットと各内部グループを数えて識別します。ラベル、改訂、サイズマーキング、ペアまたは一致するセット、保護キャップとラップ、清浄度、腐食、衝撃による損傷、および相互汚染を確認してください。選択したコンポーネントを、保持されている承認済みサンプルおよび BOM と比較します。

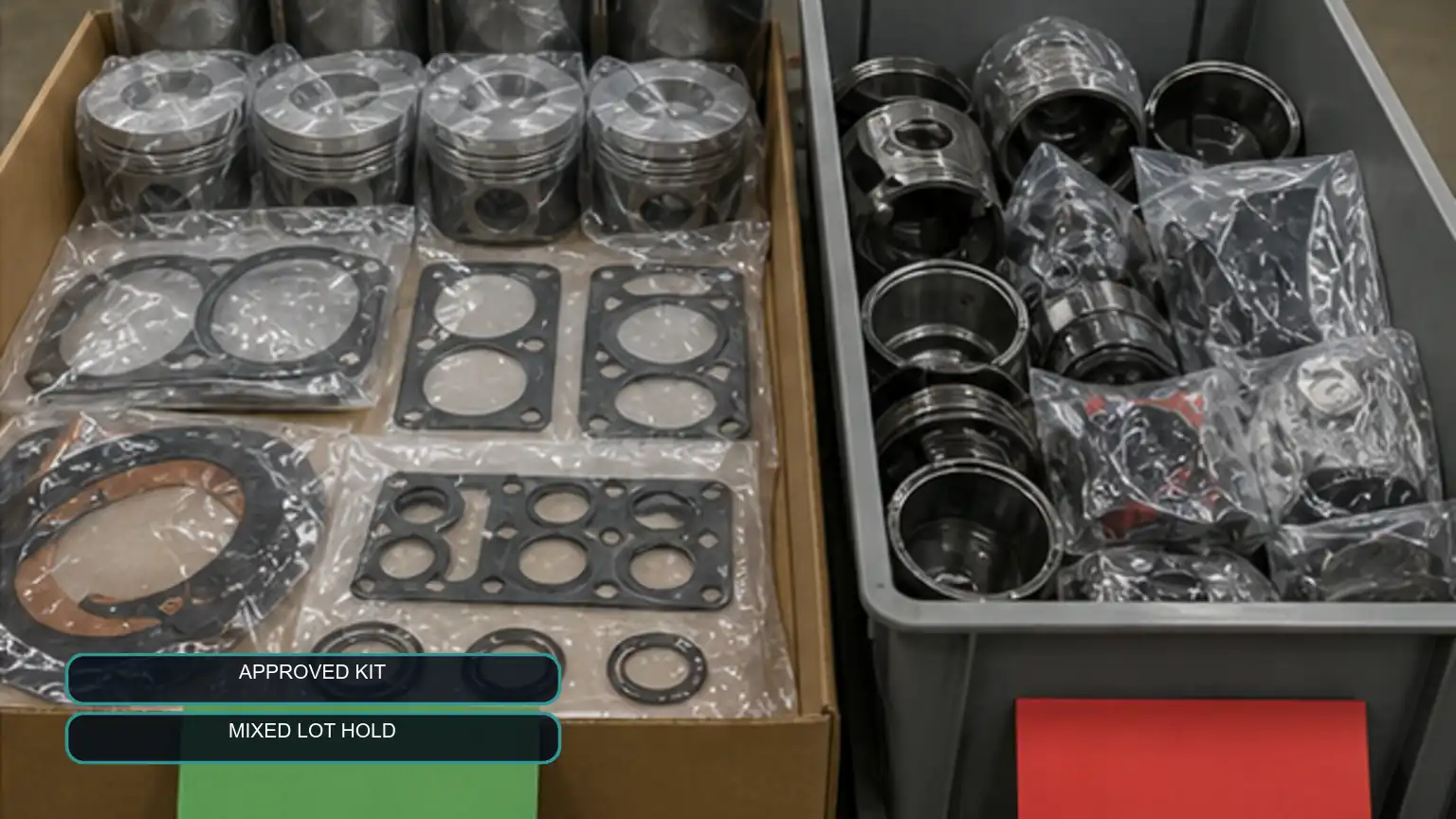

承認済みのオーバーホールキットの内容物は、受入検査中に混合エンジンコンポーネントの隔離された箱から分離されて密封されました。
原因不明の代替品または混合成分を直ちに分離してください。ロット、パッケージ、ラベル、コンポーネントの証拠を保存します。カウントが完全であるように見せるために、パーツをキット間で再分配しないでください。逸脱とアプリケーションへの影響が解決された後にのみリリースしてください。
エンジン メーカーの正確なオーバーホール マニュアル、部品システム、およびシリアル固有のビルドの加工制限に従ってください。このガイドは、ユニバーサルクリアランスを提供したり、非標準のピストンやベアリングの組み合わせを承認したり、再利用を承認したり、認定されたブロック、クランクシャフト、ヘッド、コンロッドの検査を交換したりするものではありません。
完全なエンジン ID、ビルド コード、評価、アプリケーション、およびサービス ソース
故障原因と検査または加工報告書
番号、リビジョン、サイズ、数量、および除外を含む品目 BOM
ピストン、ライナー、ベアリング、ガスケット、シール、およびマッチドセットの要件
承認された代替品、トレーサビリティ、包装、およびサンプル保持ルール
数量、目的地、段階的放出計画、および受け入れ所有者
管理された BOM と未解決のフィールドを、 Elecdura オーバーホール部品の RFQ 。サプライヤーに一行ずつ返答を求めます。内容のない単一のキット番号は監査可能な見積書ではありません。
いいえ。このフレーズは一般的な修理範囲を表しており、普遍的な部品表ではありません。サプライヤーは、異なるピストン、ライナー、リング、ベアリング、ガスケット セット、シール、ファスナー、またはオプションのコンポーネントを同じラベルの下に含める場合があります。リクエストを完全なエンジン ID と現在の部品情報に結び付けて、必要なすべての項目を数量とリビジョンとともにリストします。明示的な除外とその提供者を明記します。エンジン検査によって修理範囲が変更された場合は、バンドル名が変更を吸収すると仮定するのではなく、リリース前に BOM を改訂してください。
同じ公称ボアを持つピストンでも、ボウルの形状、圧縮高さ、ピン、リング溝およびリングパックの設計、冷却ギャラリー、材料、コーティング、バルブリリーフ、重量クラス、およびライナーとの互換性、インジェクター、圧縮比、排出または定格構成が異なる場合があります。完全なエンジンの製造と承認されたピストン アセンブリを記録し、マーキングと重要な機能を比較します。直径の一致やインターネットの交換リストでは、燃焼の互換性、バランス、クリアランス、または現在のサービスの代替を証明することはできません。
ベアリングのサイズは、クランクシャフトとハウジングの状態、以前の機械加工、ジャーナルの測定値、および現在の修理手順によって異なります。以前のオーバーホールにより必要なサイズがすでに変更されている可能性がありますが、判読できないマーキングや古い請求書が間違っている可能性もあります。認定された再構築プロセスを通じてのみクランクシャフトを測定および分類し、測定レポートを保持してから、該当する場合には正確なメイン、ロッド、スラスト、およびカムベアリング要件をリリースします。検査前に標準ベアリングを注文すると、キットが使用できなくなったり、安全でない代替品が使用される可能性があります。
この測定は、ブロック、ザグリ、ライナー フランジ、シムまたはインサート戦略、およびヘッド シール スタックがエンジンの手順に適合しているかどうかを判断するのに役立ちます。所定のブリッジ、ゲージの位置、ブロックの準備、温度条件を使用して各シリンダーを記録します。その結果、加工やサービスパーツのニーズが変わる可能性があります。ライナーが欠陥があるものとして自動的に識別されるわけではありません。新しいライナー キットは、破損したブロック インターフェイスや規格外のブロック インターフェイスを修正できないため、最終キットのリリース前にブロックの決定を終了する必要があります。
承認された BOM およびサプライヤーのリリース記録に対してロットを隔離します。外側と内側のラベル、部品の識別、数量、適合するセット、ピストンとライナーの特徴、ベアリングのサイズとマーキング、ガスケットとシールの改訂、清浄度、腐食保護、およびパッケージの損傷を確認します。トレーサビリティや技術者の承認なしに、複数のキットの部品を組み合わせて見かけ上完全なセットを作成しないでください。サプライヤーにすべての代替品、影響を受けるエンジン構成、検証パス、およびロットについて説明するよう依頼してください。購入者の管理された逸脱プロセスを通じてのみリリースされます。
