Direct antwoord: diagnosticeer een pneumatische ventilatorkoppeling van Mack als een ketting: vraag naar koeling en elektronische bediening, schakelen van regelkleppen, luchtdruk en -geleiding, beweging en lekkage van ventilatoraandrijvingen, en daadwerkelijke respons van de koelmodule. Een ventilator die regelmatig draait, kan correct worden aangestuurd; een ventilator die niet aanslaat, mist mogelijk lucht- of elektrische bediening in plaats van een koppeling nodig te hebben. Identificeer de truck, motor, exacte aandrijving, solenoïdelogica en toepasselijke serviceprocedure voordat u werkplaatslucht toepast. Zoek pas naar een vervanging nadat de defecte koppeling is uitgevoerd en alle montage-, hub-, ventilator-, poort- en spelingsvelden zijn gedocumenteerd.
De methode is bedoeld voor wagenparktechnici, werkplaatsen voor zware vrachtwagens, reparateurs en kopers van onderdelen. Gebruik Electura's categorie heavy-duty ventilatorkoppeling nadat de besturingsarchitectuur en de volledige identiteit van de aandrijving bekend zijn.
Registreer wanneer de klacht zich voordoet: koude start, stationair draaien met aircovraag, wegbelasting, helling, regeneratie, gebruik van de retarder of uitschakelen. Let op de toestand van de koelvloeistof en de inlaatlucht, de vraag naar de airco, de waarschuwingsindicatoren, het geluid of de snelheid van de ventilator en of het regelsysteem om inschakeling vraagt. Gebruik de actuele Mack- en motorservice-informatie voor beschikbare gegevens en teststappen.

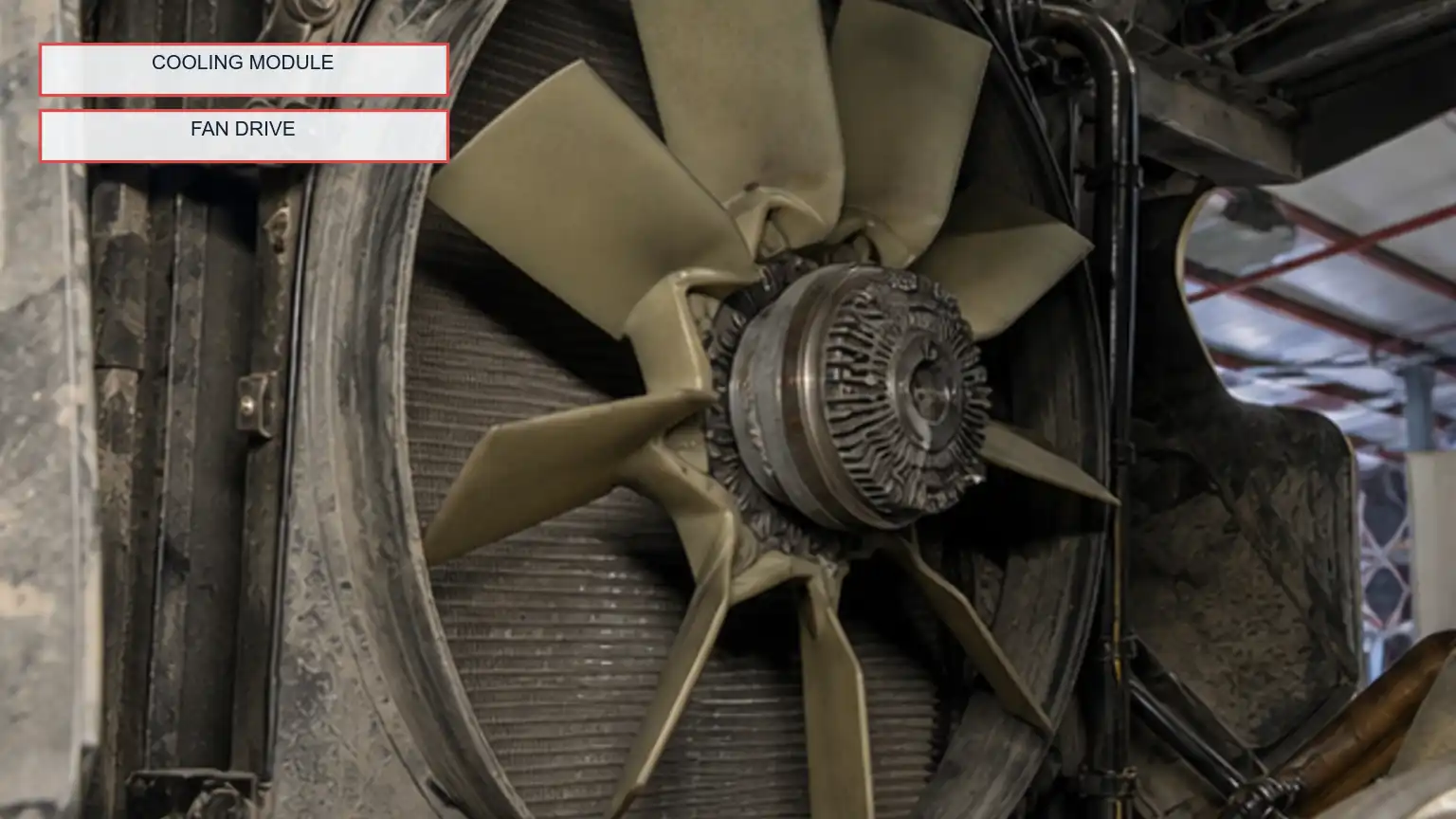

Radiator, mantel, koelventilator en ventilatoraandrijving voor zware vrachtwagens samen getoond tijdens een stationaire werkplaatsinspectie.
Een ingeschakelde ventilator tijdens een hoge koelvraag kan normaal zijn. Een constant ingeschakelde ventilator zonder vraag kan een indicatie zijn van een beschermende controlestatus, luchtverlies, een solenoïdefout, bedrading of een probleem met de mechanische aandrijving. Door de operationele context te behouden, wordt voorkomen dat het symptoom loskomt van de oorzaak.
Traceer de luchtbron, beschermings- of regelcomponenten, solenoïde-inlaat en -uitlaat, slangen, fittingen en ventilatoraandrijfpoort. Noteer onderdeelnummers, poortmarkeringen, leidingconditie en of de geïnstalleerde klep normaal open of normaal gesloten is. Ga er niet van uit dat lucht altijd betrokkenheid betekent; besturingslogica varieert.

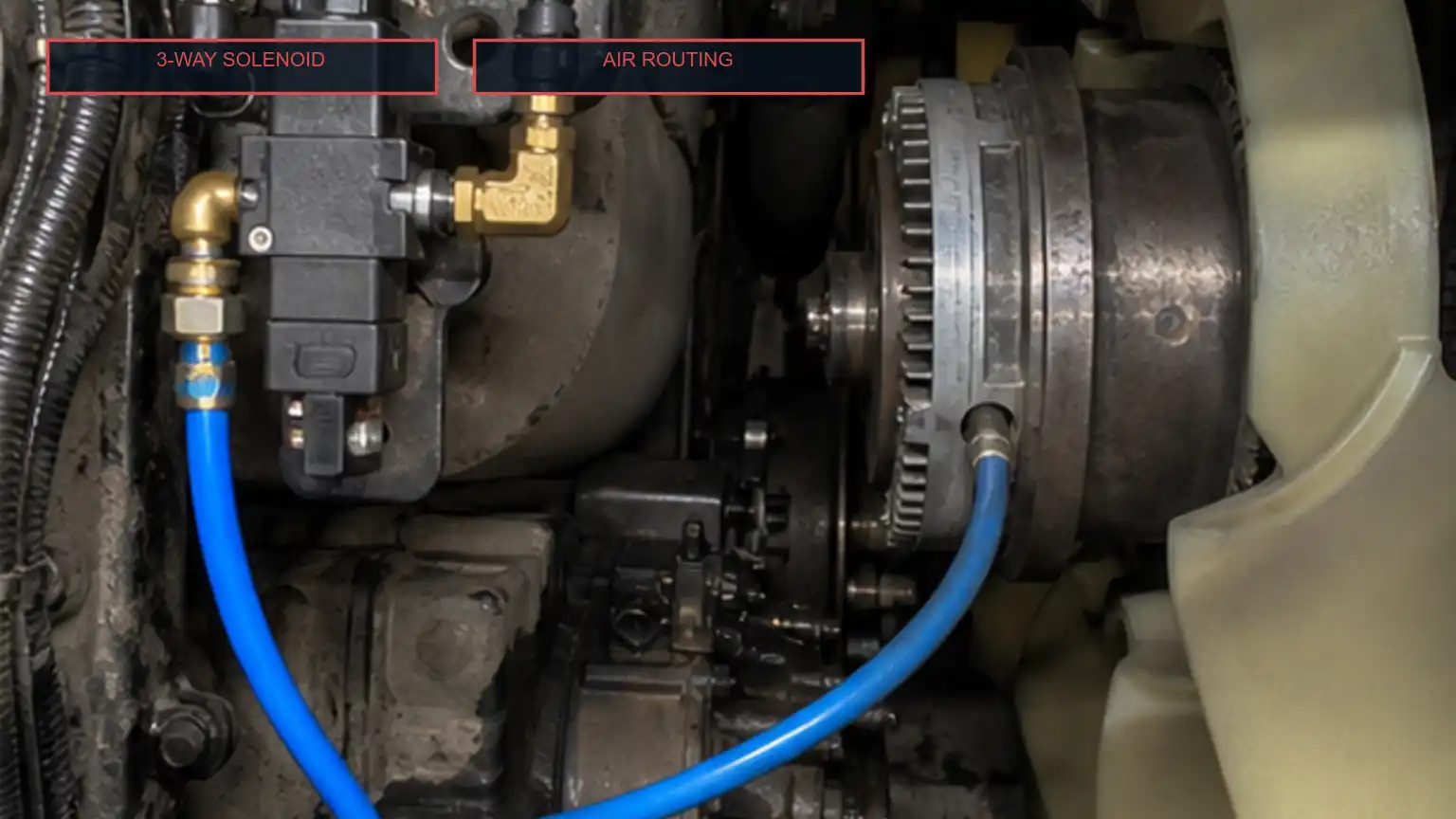

Pneumatische luchtleiding met ventilatorkoppeling loopt van een driewegmagneetklep naar de geïnstalleerde ventilatoraandrijving.
Observeer volgens de geautoriseerde diagnoseprocedure de elektrische bediening bij de klep en gecontroleerde lucht bij de aandrijving. Documenteer de druk, toestand, temperatuur en locatie van de lekkage in plaats van te schrijven 'lucht OK'. Een klep kan elektrisch klikken, maar er toch niet in slagen lucht door te laten of af te voeren; een goede klep kan de schuld krijgen als een beschadigde buis of fitting stroomafwaarts druk verliest.
Met beschermkappen, gereguleerde lucht en de exacte procedure van de fabrikant moet u letten op het in- of uitschakelen, de responstijd, externe lekkage en uitlaatgaslekkage, de toestand van de lagers, wrijvingsoppervlakken waar bruikbaar en abnormale bewegingen. Bewaar de volledige identiteit van de verwijderde schijf bij de resultaten.

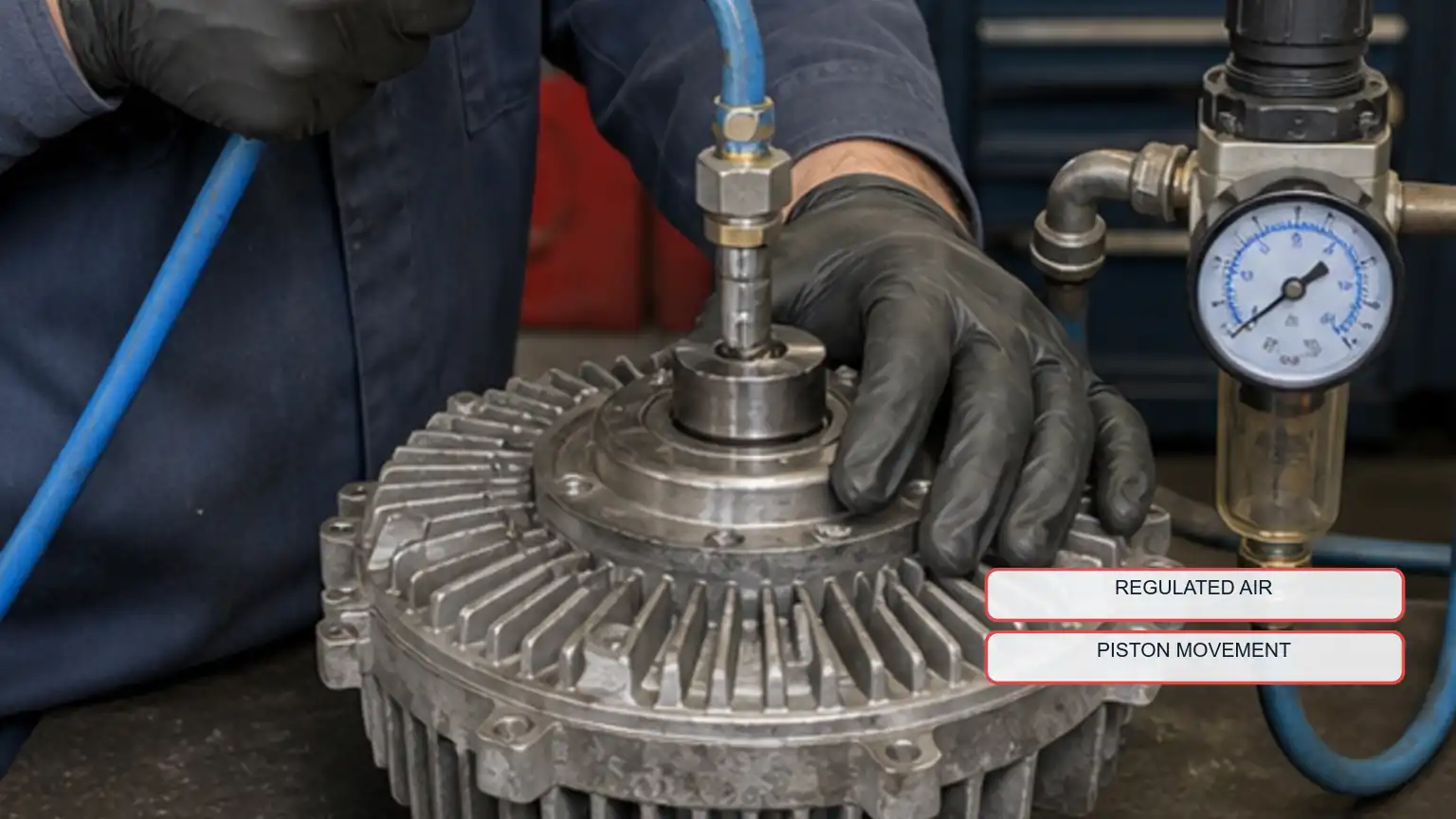

Verwijderde pneumatische ventilatoraandrijving voor zware vrachtwagens, aangesloten op gereguleerde werkplaatslucht voor een gecontroleerde beweging en controle op lekkage.
Een gecontroleerd bankresultaat ondersteunt het mechanisme onder dat armatuur. Het reproduceert de luchtstroom, hitte, riembelasting, commandostrategie of een periodieke slangfout niet. Als u een reparatieset overweegt, controleer dan of het omvormermodel en de service-instructies de reparatie toestaan en identificeer welke componenten zijn inbegrepen.
Verkleuring door hitte, toestand van de voering, vuil van de afdichting, ruwheid van de lagers, vervuilde luchtdoorgangen en ongelijkmatig contact kunnen het verlies aan koppel of onvolledige vrijgave verklaren. Fotografeer de onderdelen op volgorde tijdens een geautoriseerde demontage en vergelijk ze met de servicecriteria; Leid geen universele slijtagelimiet af op basis van het uiterlijk alleen.

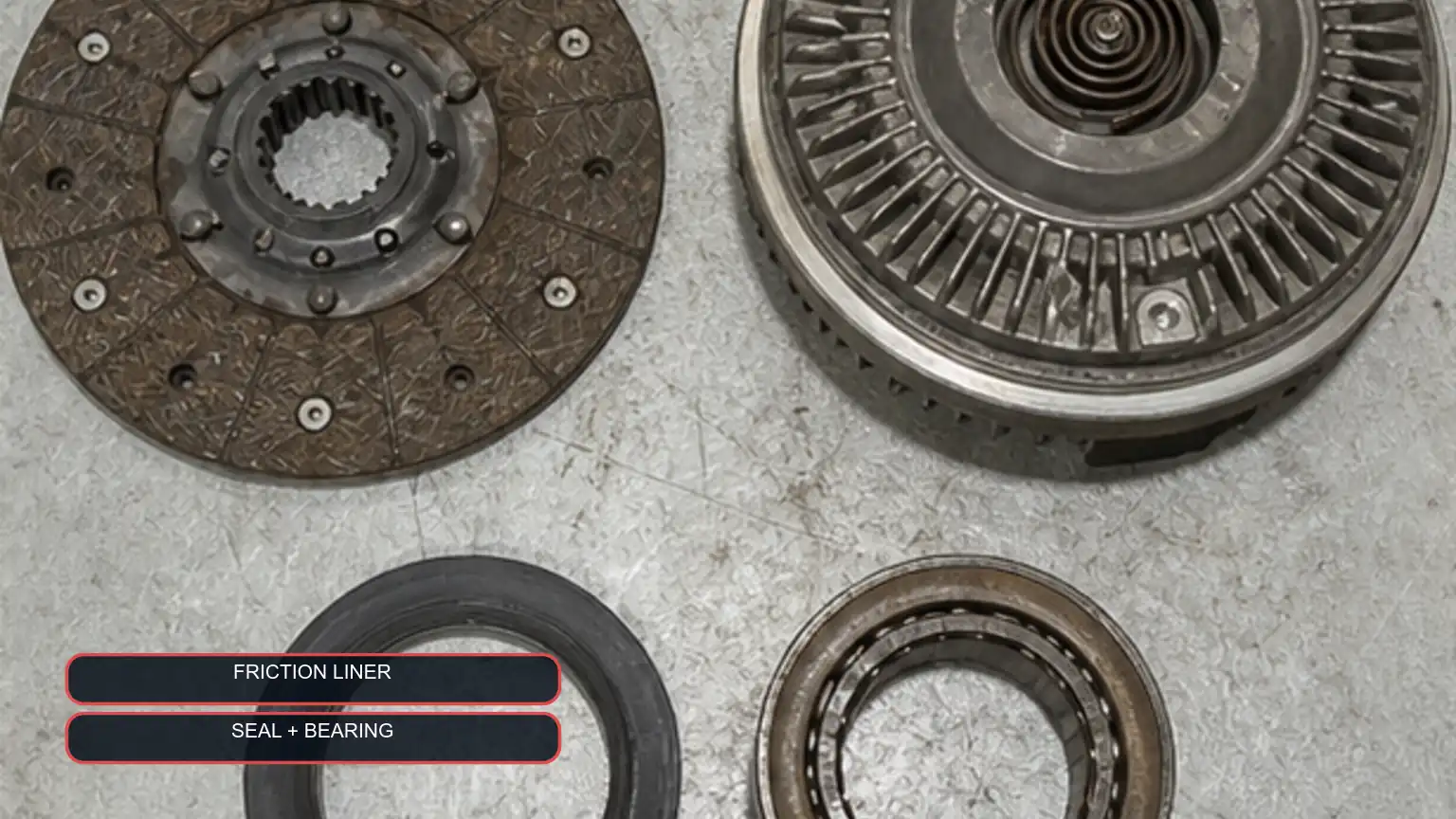

Wrijvings-, afdichtings- en lagercomponenten van ventilatoraandrijving gerangschikt naast een intacte eenheid voor vergelijking van de toestand.
Inspecteer de specificaties en rotatie van de ventilator, de integriteit van de naaf en het blad, de dekking van de mantel, de reinheid van de radiateur en de inlaatluchtkoeler, de moduleafdichtingen en tekenen van recirculatie. Een mechanisch ingeschakelde aandrijving kan een omgekeerde of ongeschikte ventilator, ontbrekende mantel, geblokkeerde kern of een andere storing in het koelsysteem niet compenseren.
Volg een actieve Mack-diagnoseroutine, campagne of modelspecifieke procedure van de fabrikant van de ventilatoraandrijving, waarbij deze de testsequentie voorschrijft. Dit artikel staat niet toe dat de ventilatorregeling wordt omzeild, bewakers worden omzeild, ongereguleerde lucht wordt toegepast, de stand of diameter van de ventilator wordt gewijzigd, of een niet-bruikbare schijf opnieuw wordt opgebouwd.
Laag |
Bewijs om te bewaren |
|---|---|
Voertuig en vraag |
VIN, motor, bedrijfsgebeurtenis, gegevens en bediening |
Controle |
Klepidentiteit, bedradingsstatus, drukgeleiding en lekkage |
Drijfveer |
Compleet nummer, respons, naaf, poort, katrol en staat |
Koelmodule |
Waarnemingen van ventilator, mantel, kern, afdichtingen, speling en luchtstroom |
Dien deze gegevens, hoeveelheid, bestemming en aangegeven staat in via de Offerteaanvraag voor Elecdura ventilatoraandrijving . Een nuttig citaat moet de compatibiliteit van de aandrijving en de besturing vermelden, en niet alleen een vrachtwagenmodel vermelden.
Nee. Het voertuig kan opdracht geven tot inschakelen vanwege de koelvloeistoftemperatuur, de temperatuur van de inlaatlucht, de aircodruk, het gebruik van de retarder, een beveiligingsstrategie, een sensor- of bedradingsfout, of een andere gekalibreerde ingang. Sommige besturingsinrichtingen slagen er ook niet in om in te grijpen wanneer de lucht- of elektrische besturing verloren gaat. Gebruik de exacte Mack-service-informatie om commando's en relevante inputs te observeren, en traceer vervolgens de status van de solenoïde en de lucht bij de drive. Mechanische inspectie wordt pas doorslaggevend nadat de besturingsvraag en de pneumatische toestand zijn begrepen.
Pneumatische ventilatoraandrijvingen worden niet allemaal op dezelfde manier aangestuurd. Het geïnstalleerde systeem kan met lucht in- of uitgeschakeld worden, kan een normaal open of normaal gesloten solenoïde gebruiken en kan een thermische schakelaar, drukschakelaar, ECU-strategie of handmatige override omvatten. Het uitoefenen van ongecontroleerde druk op een niet-geïdentificeerde poort kan tot een verkeerde conclusie leiden of een onderdeel beschadigen. Registreer de exacte identiteit van de aandrijving en de klep, verkrijg de gespecificeerde druk en procedure, gebruik bewaakte apparatuur en observeer zowel beweging als lekkage onder gecontroleerde omstandigheden.
De locatie van het lek en de bedrijfstoestand kunnen de fout beperken, maar 'het lekt' is onvolledig bewijs. Registreer de toevoerdruk, de commandostatus, de temperatuur, de aansluitpunten, of het lek extern is of via een uitlaatpoort wordt geleid, en of de ventilator reageert. Slangen, fittingen, de solenoïde, afdichtingen, zuiger of interne slijtage kunnen hieraan bijdragen. Een bench lekresultaat op een verwijderde schijf kan op zichzelf niet bewijzen dat de voertuigbesturing, de koelbelasting of de geïnstalleerde luchttoevoer correct waren.
Ja. Betrokkenheid bewijst alleen dat de drift reageerde onder de waargenomen omstandigheden. De rotatie of specificatie van de ventilator, de positie van de mantel, de beperking van de radiateur en de inlaatluchtkoeler, recirculatie, riemaandrijving, koelvloeistofstroom, gedrag van de thermostaat, vuil en bedrijfsbelasting kunnen de warmteafstoting nog steeds beperken. Controleer de ventilatorsnelheid of -reactie volgens de goedgekeurde methode en inspecteer de volledige koelmodule. Het vervangen van de ventilatorkoppeling zal de luchtstroom die verloren is gegaan door een onjuiste ventilator, ontbrekende mantelafdekking, geblokkeerde kern of slechte afdichting rond de module niet herstellen.
Geef het VIN en de configuratie van de vrachtwagen op, de identiteit van de motor, het volledige nummer van de ventilatoraandrijving, de naaf- en montagegeometrie, het pilot- en boutpatroon, de opstelling van de riem en de poelie, de montage en speling van de ventilator, de positie en draad van de luchtpoort, het type bediening, details van de solenoïde en geïnstalleerde foto's. Voeg het diagnostische record toe met de opdracht, luchttoevoer, aandrijfreactie, lekkage en koelingsklacht. Als de geïnstalleerde eenheid afwijkt van het voertuigonderdelenpad, identificeer dan het conflict en keur een monster goed in plaats van te kiezen op basis van de ventilatordiameter of een gedeeltelijk gietmerkteken.
