Correspondência do turbocompressor CAT 3406E por prefixo de série e número de arranjo

Resposta direta: combine um turboalimentador CAT 3406E por meio de uma cadeia de evidências, não apenas pelo modelo do motor. Comece com o número de série completo do motor e seu prefixo, recupere o caminho atual das peças específicas do arranjo e registre o número completo no turboalimentador removido. Em seguida, compare a entrada e a saída da turbina, a entrada e a saída do compressor, o relógio da carcaça, a alimentação e a drenagem do óleo, quaisquer interfaces de refrigerante ou atuador e a folga instalada. Se o resultado do catálogo entrar em conflito com o conjunto removido ou se uma conversão de campo for visível, pare antes de fazer o pedido em volume e valide uma amostra controlada em relação à configuração atual do motor.

Este método destina-se a reconstrutores, oficinas de frotas, distribuidores e importadores que precisam de uma combinação defensável para uma família de motores mais antiga com muitos históricos de serviço. Elecdura's A categoria de turbocompressores para serviço pesado pode ser usada para analisar famílias de produtos candidatos, mas as evidências abaixo devem encerrar a aplicação específica.

A cadeia de identidade 3406E

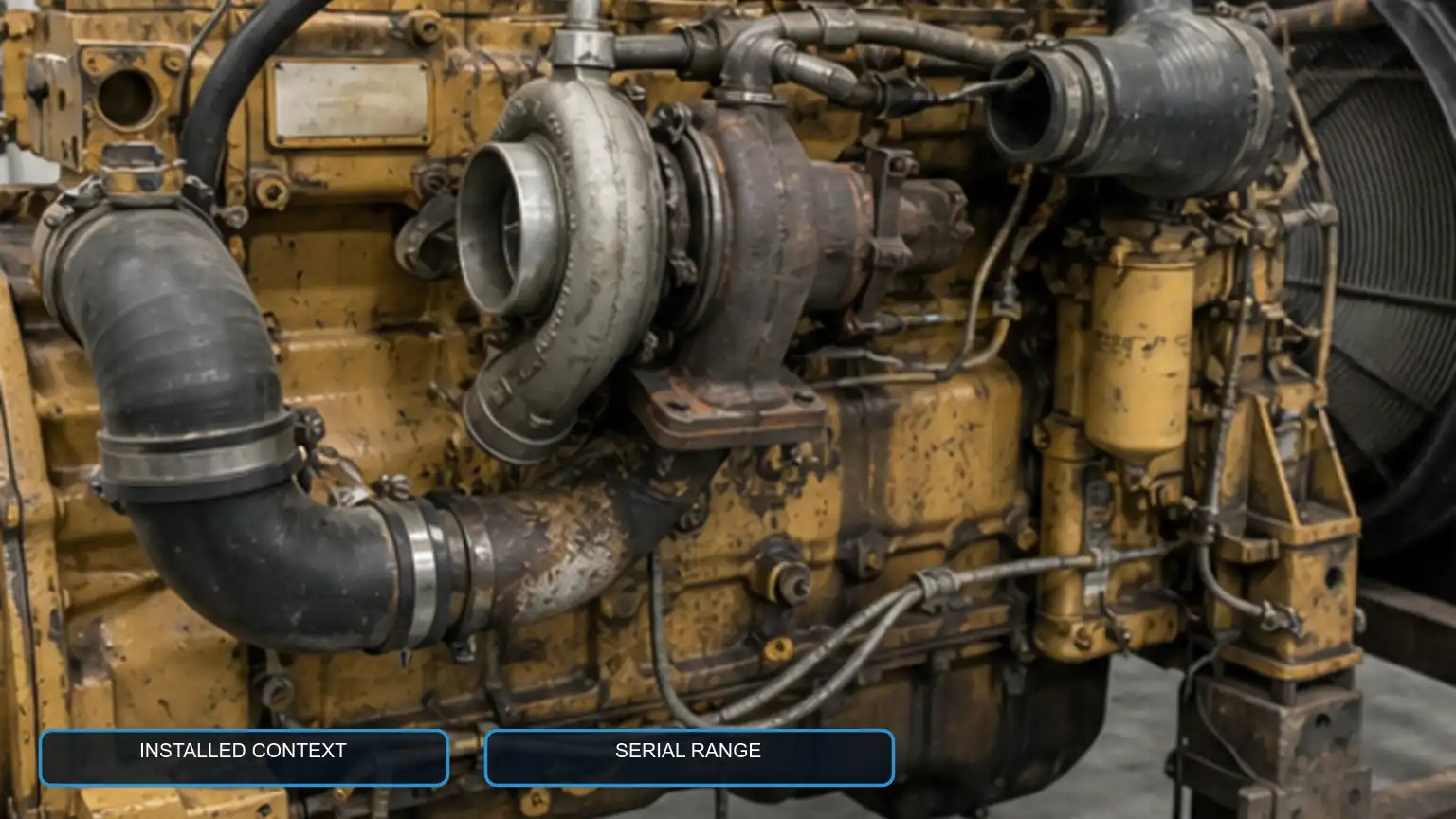

Motor diesel para serviço pesado estilo CAT 3406E com turbocompressor instalado, tubulação, linhas de óleo e contexto de montagem visíveis.

Leia o motor antes de ler o turbo

Use a série completa, não uma semelhança visual com 3406E

Registre exatamente a placa de dados do motor, incluindo o número de série completo, prefixo, número do arranjo, quando presente, e contexto da aplicação. Use peças e informações de serviço atuais da Caterpillar para essa identidade. Não presuma que dois motores amarelos ou duas etiquetas 3406E compartilham o mesmo turboalimentador, porque a faixa de produção, a classificação, a configuração industrial ou de caminhão e o histórico de serviço podem alterar o conjunto de serviço.

Se a placa estiver faltando ou for contraditória, colete selos de bloco, registros de máquinas ou veículos, documentos de revisão e fotografias amplas. Marque cada fonte como observada diretamente, copiada de um registro ou ainda não verificada. Essa distinção evita que um VIN ou fatura histórica anule silenciosamente o motor realmente no chassi.

Investigue mudanças de arranjo e conversões de campo

Procure por suportes alterados, tubos de admissão de ar fabricados, linhas de óleo fora do padrão, filtros de ar realocados, roteamento de exaustão alterado ou evidências de repotenciação. Essas observações não provam que o turbo atual esteja errado; eles provam que o caminho do catálogo original pode não descrever mais toda a instalação. Preserve as evidências antes de perturbá-las.

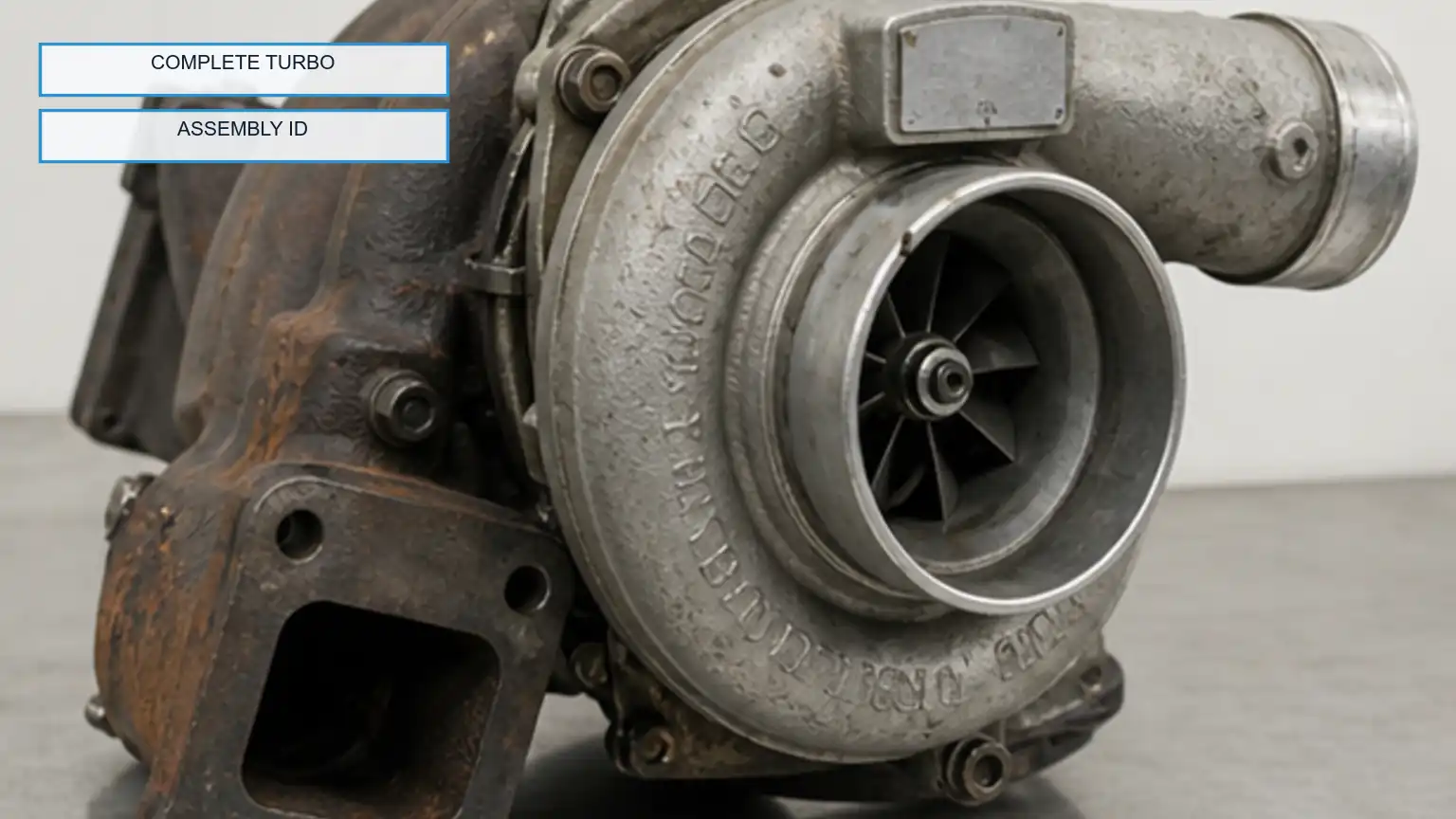

Turbocompressor de serviço pesado removido, fotografado como um conjunto completo com carcaça do compressor, carcaça da turbina e área de identificação visíveis.

Identifique o conjunto finalizado do turbocompressor

Fotografe o turbo completo e sua área de etiqueta sob vários ângulos de iluminação. Registre o número completo do serviço ou da montagem exatamente como visto, incluindo sufixos. As orientações de identificação da BorgWarner ilustram por que a unidade finalizada pode ter um número OEM, um número de série exclusivo e um número de fabricante; cada um tem uma função diferente. A fundição de um invólucro é uma prova de apoio e não um substituto para a montagem completa.

Construa um mapa de interface a partir de dados fixos

Use fotografias diretas e dados reproduzíveis para registrar o flange de entrada da turbina, estilo de saída da turbina, entrada e saída do compressor, rosca ou conexão de alimentação de óleo, flange e ângulo de drenagem de óleo, portas de refrigeração, se presentes, e válvula de descarga ou disposição do atuador. Meça os padrões dos parafusos, os diâmetros piloto, as dimensões das portas e a orientação do alojamento somente quando as informações de serviço aplicáveis ​​permitirem. Mantenha a unidade removida intacta até que o candidato seja aprovado.

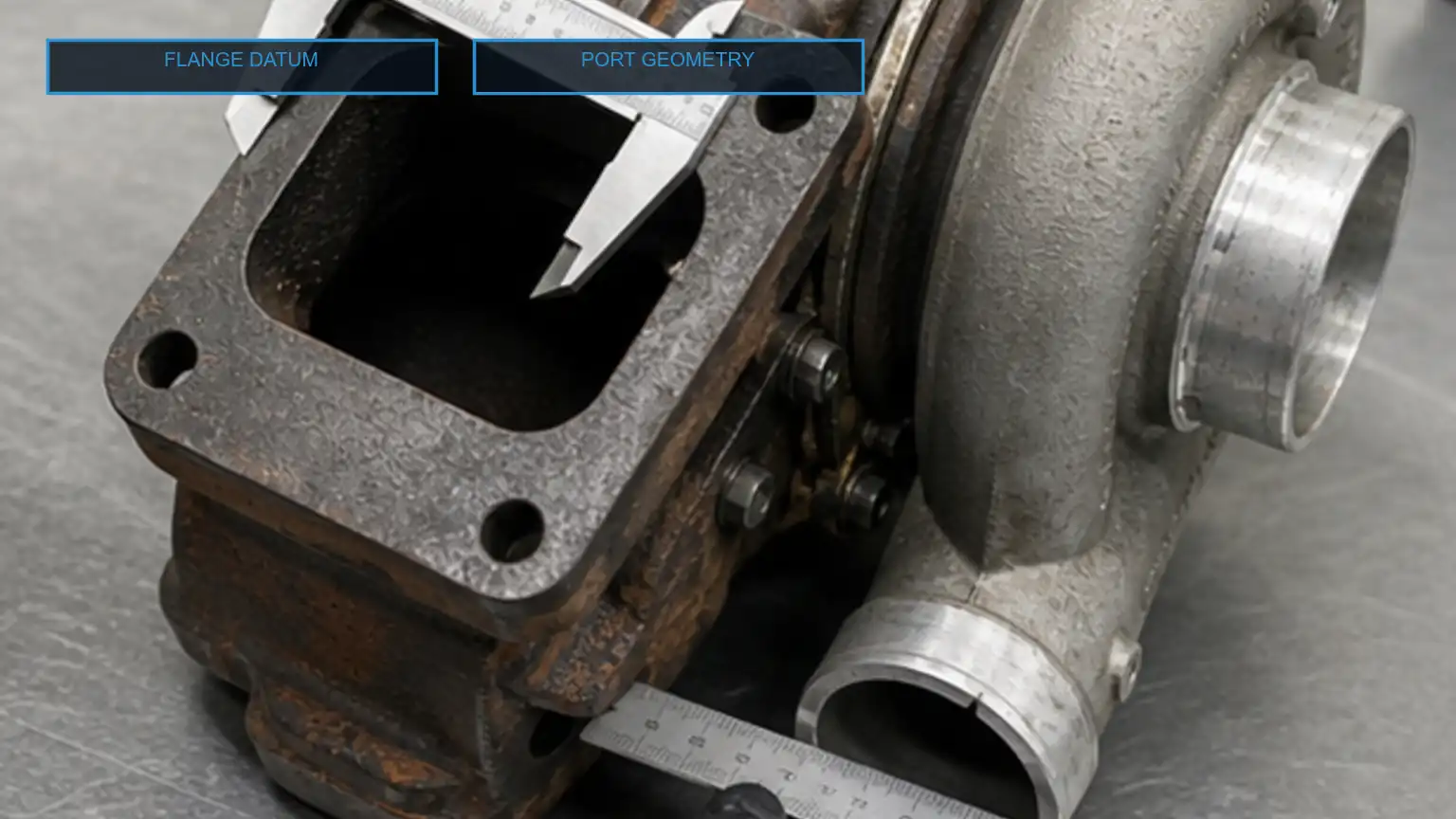

Flange da turbina do turboalimentador para serviços pesados ​​e saída do compressor medidos com pinças e uma régua de aço em uma bancada de metrologia.

Resolver conflitos de catálogo e hardware

Coloque o resultado baseado em arranjo, a identidade do turbo removido, as interfaces instaladas e o candidato a fornecedor em uma tabela de comparação. Um conflito deve ser nomeado por campo: por exemplo, ângulo de drenagem de óleo diferente, sincronização de saída do compressor, saída da turbina, tipo de atuador ou sufixo de número de peça. Não resolva um conflito escolhendo o número mais comum na página do mercado.

Peça ao fornecedor para devolver o número de montagem completo proposto, condição declarada, caminho de referência cruzada relevante, fotografias ou desenhos da interface e uma resposta explícita para cada campo aberto. Se uma carcaça precisar ser girada ou uma linha precisar ser dobrada para que o candidato se encaixe, trate isso como uma modificação não aprovada do sistema até que as informações de serviço do motor ou do turbo indiquem o contrário.

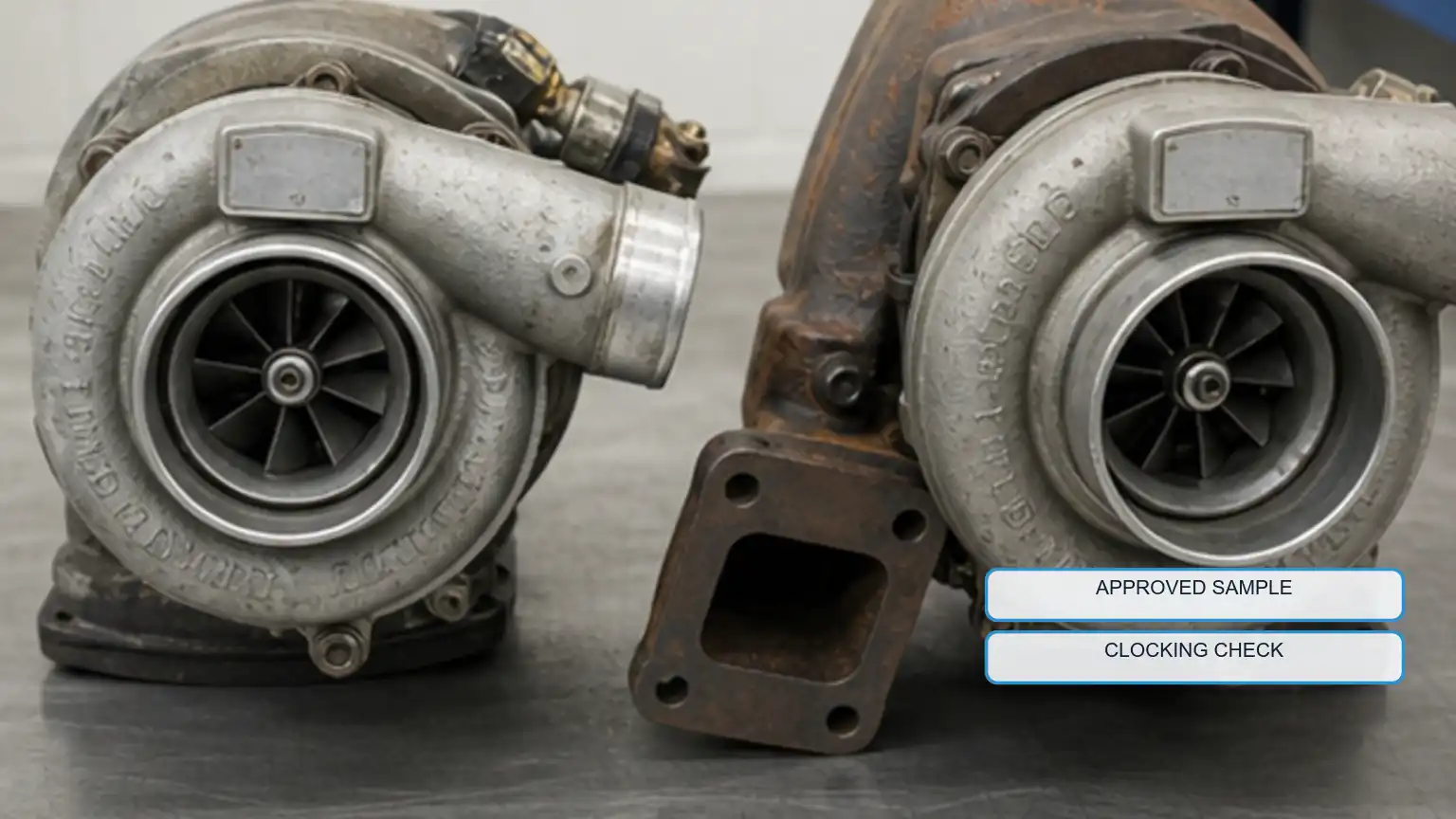

Dois turbocompressores completos para serviço pesado comparados lado a lado quanto à sincronização da carcaça, flange e orientação de saída.

Aprove uma amostra sem reivindicar excessivamente o resultado

Inspecione a amostra antes da instalação quanto à identidade, portas, tampas de transporte, danos nas rodas, contato da carcaça e geometria da interface. Execute verificações de instalação e operação somente de acordo com o procedimento de serviço aplicável. Um ajuste limpo e um teste estável sob condições determinadas apoiam a partida; eles não comprovam todos os ciclos de trabalho, calibrações ou resultados de vida útil.

Armazene juntos o número aprovado, referência do fornecedor, fotografias, medições, resultado da instalação, identidade do motor e qualquer desvio do arranjo histórico. Pedidos repetidos devem fazer referência a esse pacote controlado em vez de a uma linha de fatura antiga.

Quando esta recomendação não se aplica

Quando a série completa do motor e as informações de serviço atuais da Caterpillar identificarem inequivocamente a configuração instalada, siga esse caminho de peças controladas. Este guia não autoriza a alteração do tamanho do turbo, especificação da roda, caixa A/R, calibração do atuador, abastecimento do motor ou layout do escapamento. A modificação do desempenho e a análise de falhas exigem decisões separadas de engenharia e de serviço.

Pacote de RFQ Turbo 3406E

• Série completa do motor, prefixo, arranjo, classificação e aplicação

• Fotografias largamente instaladas antes da remoção

• Etiqueta turbo removida e todas as fotografias da interface

• Campos de flange, porta, relógio, linha de óleo, refrigerante e atuador

• Motivo da substituição e sintomas observados no sistema

• Quantidade, destino, embalagem e proprietário da aprovação da amostra

Envie a partida para Elecdura

Envie a cadeia de identidade, fotografias instaladas, evidências de unidades removidas, conflitos abertos, quantidade e destino através do RFQ de montagem Elecdura . Uma resposta útil deve indicar quais evidências apoiam o candidato, em vez de retornar uma lista de intercâmbio inexplicada.

Perguntas de correspondência do turbo CAT 3406E

O prefixo serial CAT de três caracteres pode identificar o turbo sozinho?

O prefixo é valioso porque direciona a pesquisa para uma faixa mais restrita de produção de motores, mas não é uma aprovação de compra independente. Confirme a série completa do motor e as informações de arranjo na fonte atual de peças Caterpillar e, em seguida, compare o número completo do conjunto do turbo e cada interface instalada. Um resultado apenas de prefixo pode perder alterações de arranjo, conversões de campo, montagens remanufaturadas ou uma instalação incorreta mais antiga. Se o resultado do catálogo e a unidade removida discordarem, registre o conflito e retenha o pedido até que a configuração atual seja explicada.

Por que o número gravado na carcaça de uma turbina é uma evidência de identificação fraca?

Uma marca de fundição em relevo geralmente identifica uma carcaça ou uma família de componentes brutos, não necessariamente o turboalimentador de serviço completo. A mesma peça fundida pode ser usinada, sincronizada ou montada com diferentes rodas de compressor, seções centrais, arranjos de válvulas de descarga, flanges ou números de serviço. Use a fundição para restringir uma pesquisa e, em seguida, verifique a etiqueta da unidade completa, a disposição do motor, a geometria de entrada e saída, as portas de óleo, a orientação da carcaça e o hardware de controle. Não converta uma marca de alojamento em um número de montagem acabado, a menos que a documentação atual do fabricante torne essa relação explícita.

O que um comprador deve fotografar antes que o turbo antigo seja removido?

Capture uma visão ampla do motor, identidade legível do motor, turbo dos lados do compressor e da turbina, conexão do coletor de escape, saída da turbina, entrada e saída do compressor, alimentação e drenagem de óleo, quaisquer linhas de refrigerante, atuador ou ligação da válvula de descarga e os tubos e suportes próximos. Inclua fotografias de interface direta e uma escala onde as dimensões serão importantes. Essas imagens preservam a marcação e a folga instaladas que desaparecem após a remoção, ajudando o fornecedor a distinguir uma verdadeira incompatibilidade de um tubo ou suporte que foi movido durante a desmontagem.

Um turbo aparafusado ao coletor se ajusta automaticamente à aplicação 3406E?

Não. Um flange de entrada de turbina correspondente prova apenas uma interface. A saída, as conexões do compressor, o relógio da carcaça, o ângulo de drenagem do óleo, o encaixe de alimentação, a configuração do atuador, as especificações da roda e da carcaça, a folga instalada e a disposição do motor ainda podem diferir. Verifique todas as conexões sem forçar os tubos ou girar os alojamentos fora de um procedimento de serviço aprovado. Um teste de flange bem-sucedido também não pode provar a capacidade ou durabilidade do fluxo de ar; essas questões exigem a montagem correta do serviço e informações de aplicação, em vez de um padrão visual de parafusos.

Quando um pedido de amostra controlada é mais seguro do que um pedido em grandes quantidades?

Use uma amostra quando os dados de série ou de arranjo estiverem incompletos, a etiqueta turbo removida estiver ilegível, a instalação mostrar tubulação fora do padrão ou fontes confiáveis ​​retornarem montagens conflitantes. Defina a folha de aceitação da amostra antes de fazer o pedido: identidade, flanges, portas, orientação do invólucro, hardware de controle, proteção limpa, resultado da instalação e as verificações operacionais permitidas pelas informações de serviço. Uma amostra só é útil se o seu resultado estiver documentado e vinculado à referência exata do fornecedor; um ensaio não documentado não cria um padrão confiável de repetição de pedidos.
