Кондиционер для тяжелых грузовиков не холодный? Диагностика перед заменой компрессора

Краткий ответ: система кондиционирования воздуха для тяжелых грузовых автомобилей, которая подает теплый воздух, автоматически не имеет неисправного компрессора. Подтвердите жалобу в повторяющихся рабочих условиях, проверьте воздушный поток и ременную передачу, проверьте, подается ли на сцепление команда и действительно ли оно включается, затем запишите давление на стороне низкого и высокого давления, пока система стабилизируется. Компрессор становится главным подозреваемым только тогда, когда электрическое управление, заправка хладагента, воздушный поток конденсатора, ограничения и утечки отделены от собственной насосной системы или механического состояния компрессора. Такая последовательность действий не позволяет дорогостоящей замене замаскировать реальную неисправность.

Это руководство предназначено для групп по техническому обслуживанию автопарка, мастерских, дистрибьюторов и покупателей, которым нужна обоснованная диагностика или запрос на полное соответствие. В нем объясняется, что каждое наблюдение может подтвердить, что оно не может доказать и какие доказательства следует сопровождать в запросе цен. Варианты замены см. категория компрессора кондиционера для тяжелых условий эксплуатации после выявления неисправности установленного агрегата и системы.

Начните с определения жалоб на охлаждение.

«Не холодно» — это слишком широкое понятие, чтобы его можно было диагностировать. Запишите, является ли выходящий воздух теплым на всех оборотах двигателя, становится ли холоднее только во время движения, циклически переходит от холодного к теплому или перестает охлаждаться после того, как система проработает несколько минут. Также обратите внимание на температуру окружающей среды, частоту вращения двигателя, настройку вентилятора, настройку рециркуляции, а также то, возникает ли симптом на холостом ходу, при дорожной нагрузке или в обоих случаях. Эти детали меняют вероятный путь неисправности.

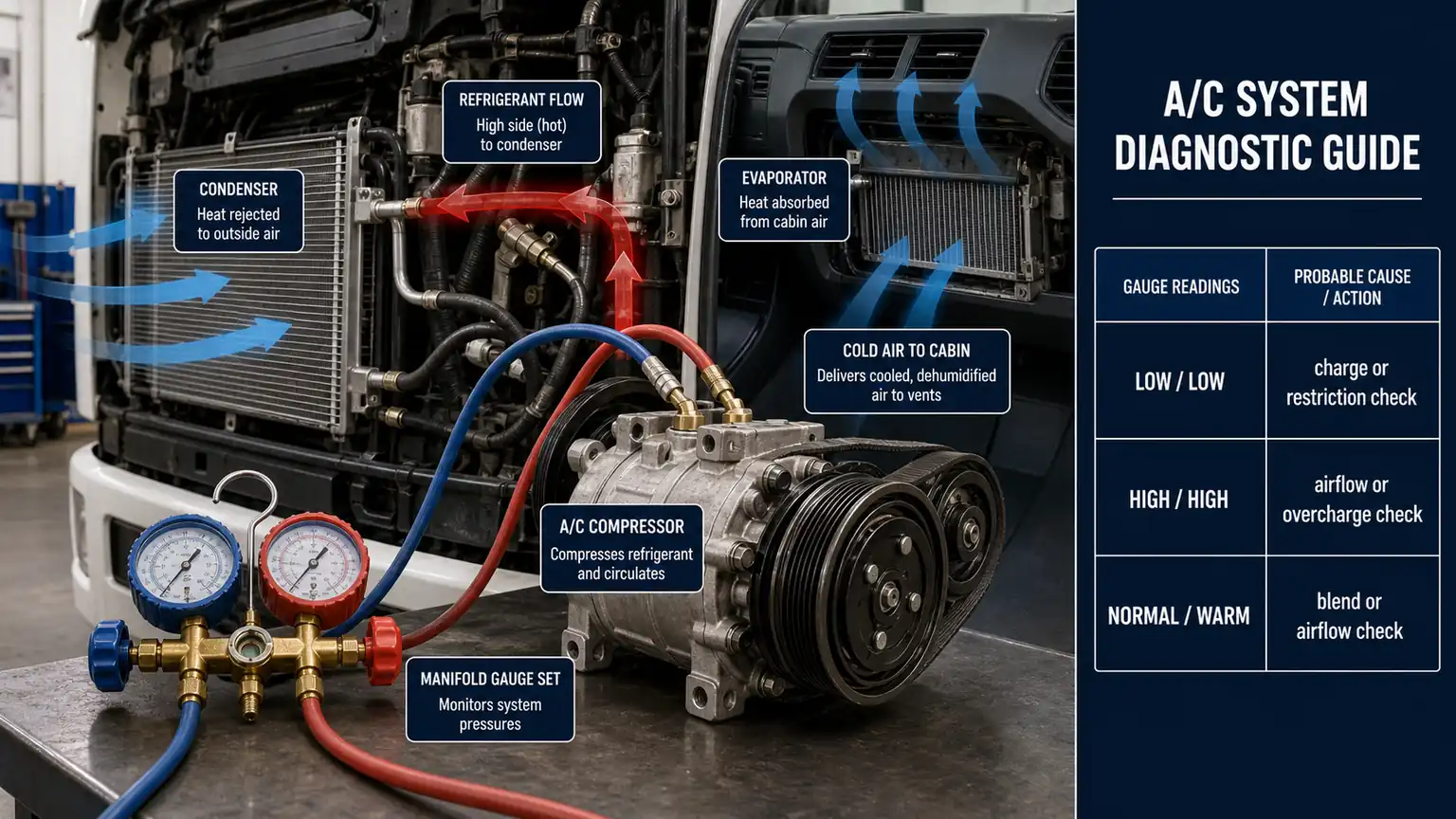

Обоснованная диагностика компрессора начинается с состояния системы и результатов измерений, а не только с теплового сброса.

Используйте четырехэтапную диагностическую последовательность

1. Докажите основные условия теплопередачи.

Прежде чем подсоединять манометры, убедитесь, что вентилятор обеспечивает достаточный поток воздуха, путь салонного фильтра и испарителя не сильно ограничен, а конденсатор получает поток воздуха, ожидаемый для автомобиля. Осмотрите приводной ремень, натяжитель, крепление компрессора и выравнивание шкива. Проскальзывающий ремень, слабый вентилятор, заблокированный конденсатор или ограниченный воздушный путь могут привести к плохому охлаждению, в то время как компрессор остается работоспособным.

Визуальный осмотр также должен выявить замасленные соединения, поврежденные шланги, потертые линии, ослабленные электрические разъемы и повреждения от ударов вокруг конденсатора. Остатки масла — это подсказка, а не доказательство точного места утечки; подозрительная зона по-прежнему нуждается в соответствующем методе обнаружения утечек.

2. Подтвердите команду и включение сцепления.

Если в конструкции используется электромагнитная муфта, различайте три события: система управления запрашивает охлаждение, электроэнергия поступает в цепь сцепления и физически включается ведущий диск. Команда сканирующего прибора или светящийся переключатель переменного тока подтверждают только запрос. Измерьте напряжение и массу на муфте под нагрузкой, проверьте реле и разъем и сравните сопротивление катушки и воздушный зазор с применимой информацией о компрессоре или сервисном обслуживании автомобиля.

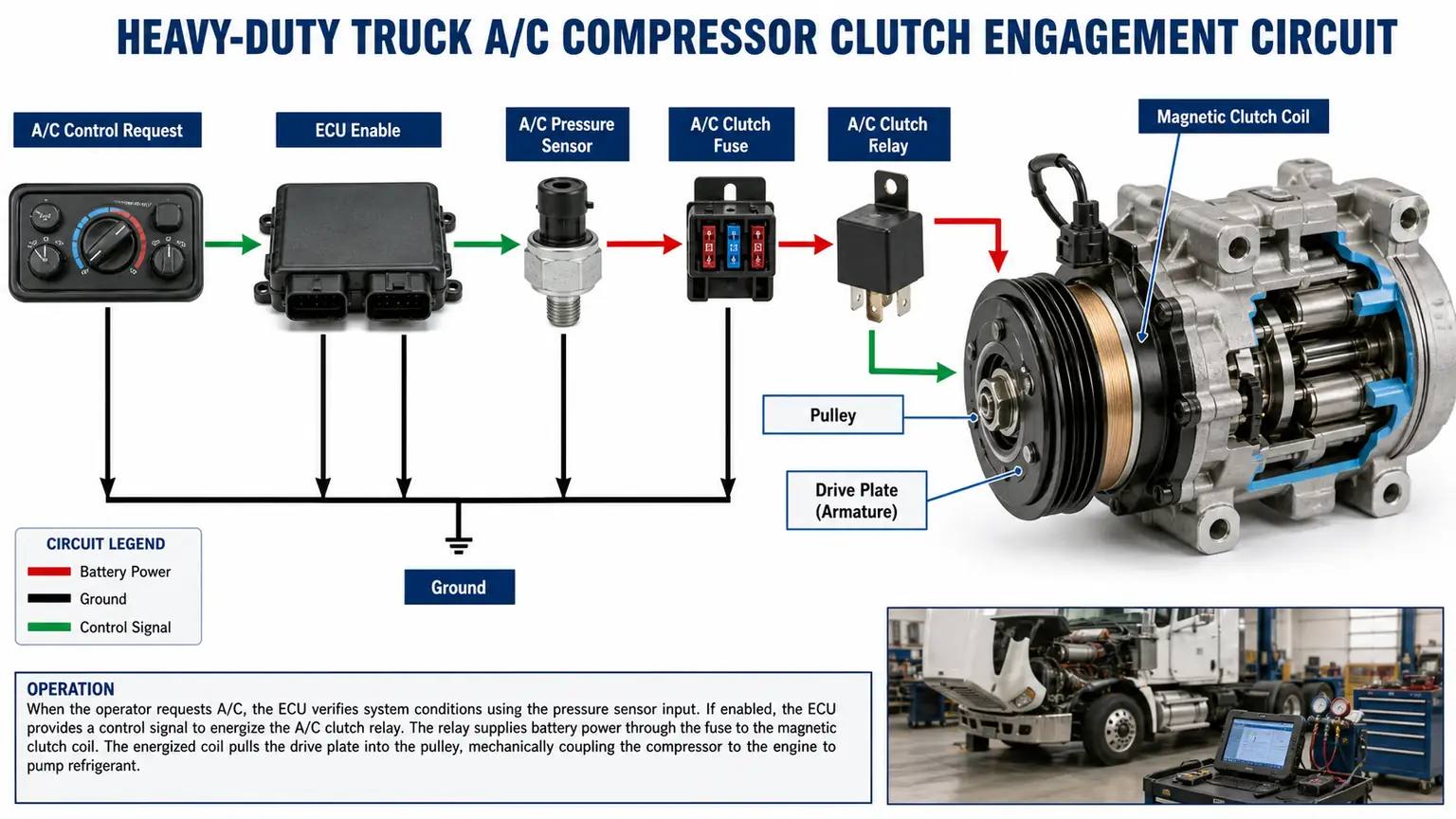

Запрос, силовая цепь, магнитная катушка, воздушный зазор и ведомая ступица должны работать, прежде чем можно будет оценить производительность компрессора.

Катушка может получать номинальное напряжение с чрезмерным падением напряжения в другом месте цепи, а чрезмерный воздушный зазор может препятствовать втягиванию, даже когда катушка находится под напряжением. И наоборот, срабатывание муфты не подтверждает правильность заправки хладагента или накачки компрессора. Храните электрические, механические и холодильные доказательства отдельно.

3. Запишите стабилизированное поведение давления.

Подключите сервисное оборудование, соблюдая процедуры безопасности и использования хладагента, установленные производителем автомобиля. Запишите температуру окружающей среды, частоту вращения двигателя, температуру вентиляционных отверстий, давление на стороне низкого давления, давление на стороне высокого давления и время, необходимое для стабилизации. Сравните образец с соответствующей схемой обслуживания; Не выполняйте диагностику по одному общему значению давления, поскольку на показания влияют тип хладагента, условия окружающей среды, производительность вентилятора, частота вращения двигателя и конструкция системы.

Интерпретация давления касается взаимоотношений между обеими сторонами и условиями эксплуатации. Подобные статические давления при выключенной системе после выравнивания могут быть нормальными. Когда компрессор работает, недостаточное разделение давления может указывать на низкий заряд, проскальзывание привода, поведение регулирующего клапана или слабую накачку компрессора. Аномально высокое давление нагнетания может возникнуть из-за перезарядки, неконденсируемого газа, ограничения или недостаточного потока воздуха в конденсаторе. Датчики определяют закономерность; они не идентифицируют неисправную деталь самостоятельно.

4. Отдельные доказательства утечки, сужения и компрессора.

Используйте одобренный электронный детектор, процедуру с флуоресцентным красителем, тест на основе азота или другой метод, указанный для системы хладагента. Подтвердите подозрение на утечку в компоненте или соединении, прежде чем осуждать его. Если система открыта, осмотрите собранное масло и мусор в соответствии с процедурой обслуживания. Металлическое загрязнение, заедание или серьезные внутренние повреждения могут потребовать плана ремонта на уровне системы, а не замены только компрессора.

Ограничения могут имитировать слабую накачку. Изменения температуры в ресивере-осушителе, расширительном устройстве или поврежденной линии могут иметь значение при измерении в контексте, но их необходимо интерпретировать с учетом картины давления и конструкции системы. Замена компрессора без устранения ошибок загрязнения, ограничения, расхода воздуха или заправки создает высокий риск повторного отказа.

Что считается свидетельством неисправности компрессора?

Самый сильный вывод основан на нескольких согласующихся наблюдениях. Механические признаки могут включать заедание или неровное вращение при проверке в соответствии с утвержденной процедурой, повреждение сцепления или ступицы, а также ненормальный шум, который появляется только во время работы компрессора. Доказательства охлаждения могут включать неадекватное разделение давления после проверки условий зарядки, воздушного потока и привода. Признаки утечки могут идентифицировать уплотнение вала или корпус компрессора, но одного близлежащего масляного участка недостаточно, поскольку масло может мигрировать из другого соединения.

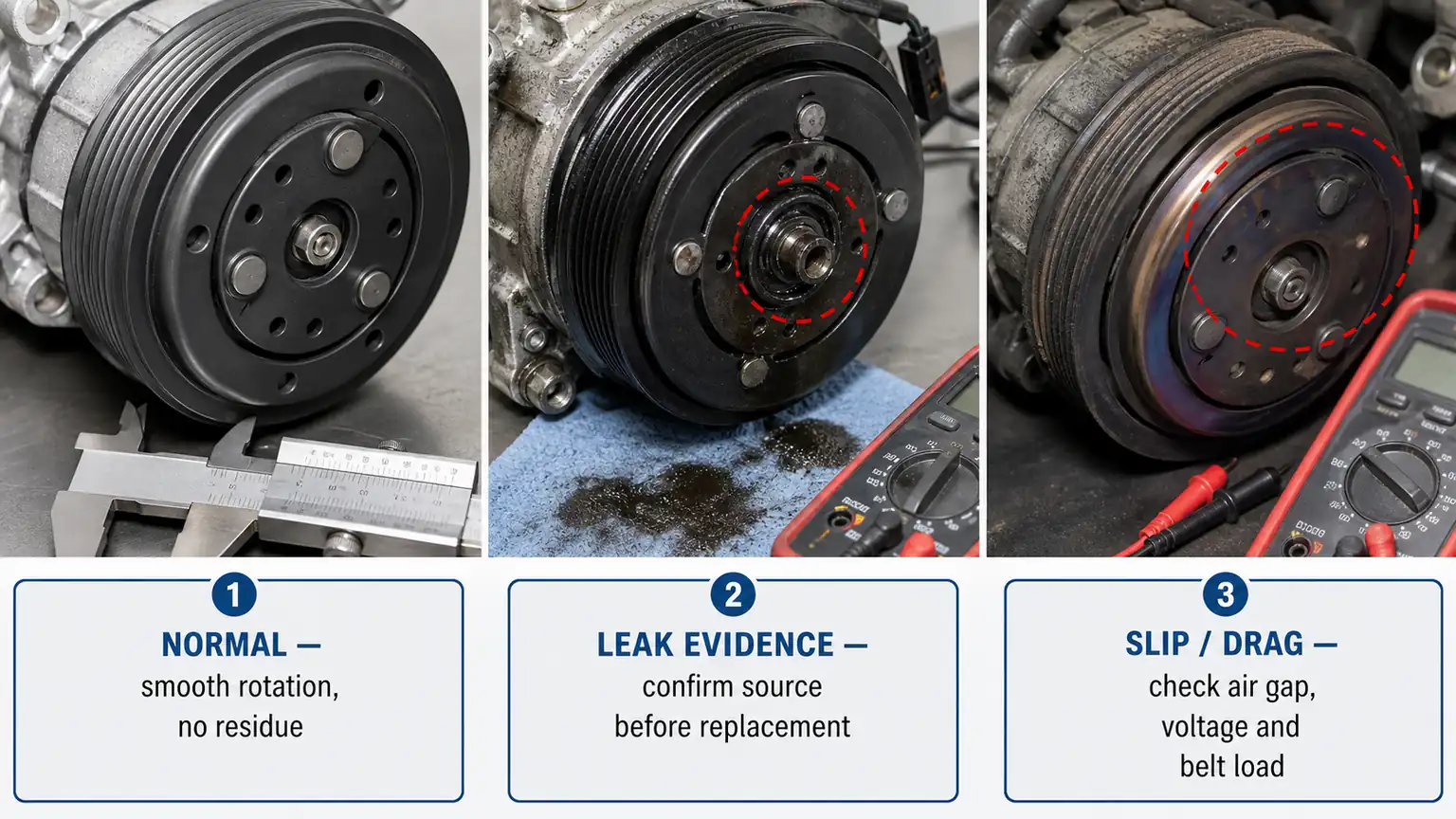

Износ сцепления, электропитание, тепловые повреждения и механика компрессора требуют отдельного наблюдения перед принятием решения о замене.

Задокументируйте доказательства, которые устранили альтернативные причины. В полезном рабочем задании, например, указывается, что поток воздуха в конденсаторе был проверен, ремень не проскальзывает, сцепление получило мощность и включилось, масса заряда была скорректирована в соответствии с применимыми спецификациями, давление было записано в установленных условиях, а накачка оставалась недостаточной. Это гораздо сильнее, чем «компрессор не работает».

Сделайте выбор между ремонтом сцепления, заменой компрессора и ремонтом системы.

Проблема с цепью сцепления не всегда требует комплектного компрессора. Если шкив, подшипник, катушка и ведущий диск для конкретной модели обслуживаются отдельно, может потребоваться ремонт со стороны сцепления. Это недопустимо, если компрессор заклинил, вал или носок повреждены, имеется внутреннее загрязнение или согласно сервисной информации требуется замена узла.

Полная замена компрессора оправдана, если в самом компрессоре подтверждены механические неисправности, утечки или неисправности насоса, а также оценена остальная часть системы. Более широкий ремонт системы необходим, когда мусор, сгоревшее масло, засор или неисправный осушитель повлияли на другие компоненты. Действия по промывке, замене компонентов, вакуумированию, балансировке масла и заправке должны выполняться в соответствии с инструкциями производителя автомобиля и компрессора; универсальный ярлык ненадежен.

Сопоставьте замену по интерфейсам, а не по внешнему виду

Два компрессора могут выглядеть почти одинаково, но при этом отличаться рабочим объемом, напряжением сцепления, диаметром шкива или количеством канавок, геометрией монтажных проушин, стилем и ориентацией отверстий, характеристиками масла или методом управления. Перед заказом запишите установленную этикетку и каждый физический интерфейс. Если область применения известна, укажите марку транспортного средства или оборудования, модель, год, двигатель, а также информацию о VIN или серийном номере. Если этикетка нечитаема, предоставьте измеренные монтажные размеры и четкие фотографии, а не угадывайте номер оригинального оборудования.

Пример продукта, такого как Список применений Sanden 4498/SD7H15 полезен только в том случае, если его этикетка, крепление, шкив, напряжение и порты соответствуют снятому блоку и применению машины. Общее название семейства компрессоров не гарантирует взаимозаменяемости.

Когда эта рекомендация не применима

Этот рабочий процесс не заменяет сервисную информацию для конкретной модели, правила обращения с хладагентом или квалифицированное обслуживание мобильных кондиционеров. Он также не распространяется на электрические компрессоры, используемые в высоковольтных гибридных или аккумуляторных электрических системах; они требуют дополнительной изоляции, совместимости с маслом и процедур электробезопасности. Если тип хладагента неизвестен, система загрязнена или в компрессоре разбросаны загрязнения, прекратите обычную замену компонентов и используйте соответствующий протокол восстановления и загрязнения.

Подготовьте запрос на подбор компрессора

• Марка транспортного средства или оборудования, модель, год, двигатель, VIN или серийный номер машины.

• Четкая фотография этикетки и все читаемые ссылки на компрессоры, заказчики или оригинальные комплектующие.

• Схема установки, расстояние между ушками, диаметр шкива, количество канавок и напряжение сцепления.

• Фотографии задней части или коллектора, показывающие ориентацию всасывающего и нагнетательного отверстий.

• Форма разъема, детали регулирующего клапана и наличие реле давления.

• Диагностические данные: поведение сцепления, результат напряжения/земли, показания давления, место утечки, уровень шума и результаты загрязнения.

• Требуемое количество, пункт назначения и необходимость соответствия утвержденному образцу.

Отправьте эти доказательства через Сопоставление Elecdura и форма запроса предложений . Цель состоит в том, чтобы определить правильную конфигурацию замены и объем ремонта, а не сделать вывод об установке только по фотографии.

Часто задаваемые вопросы по диагностике переменного тока для тяжелых грузовиков

Может ли низкий уровень заправки хладагента сделать хороший компрессор слабым?

Да. Низкая заправка может снизить давление всасывания, массовый расход хладагента и охлаждающую способность, поэтому график давления может быть ошибочно принят за слабую мощность компрессора. Решение не должно основываться только на давлении. Сначала проверьте отсутствие утечек, соберите и измерьте хладагент с помощью утвержденного оборудования, если этого требует процедура обслуживания, затем заправьте указанную массу и повторите испытание при записанных условиях окружающей среды, скорости вращения двигателя, вентилятора и нагнетателя. Если правильная заправка и поток воздуха восстанавливают нормальное разделение давления, компрессор не неисправен. Этот вывод не может быть перенесен на загрязненную или ограниченную систему, для которой может потребоваться другой путь ремонта.

Доказывает ли включение муфты, что компрессор исправен?

Нет. Включение доказывает, что сцепление в этот момент выжалось и передало передачу. Это не доказывает, что ступица не проскальзывает под нагрузкой, что внутренний регулирующий клапан работает или что компрессор создает необходимый перепад давления. После подтверждения зацепления запишите оба манометрических давления и прислушайтесь к шуму, проверяя поведение ремня. Если муфта срабатывает, но реакция давления остается ненормальной, проверьте заправку, расход воздуха в конденсаторе и ограничения, прежде чем приписывать неисправность компрессору. Это различие имеет значение, когда покупатель выбирает между компонентом сцепления, полным компрессором или ремонтом на уровне системы.

Почему кондиционер может охлаждаться во время движения, но не на холостом ходу?

Скорость движения увеличивает поток воздуха через конденсатор, поэтому низкая производительность вентилятора, заблокированные ребра, рециркуляция горячего воздуха или проблемы с контролем воздушного потока могут быть частично скрыты на скорости. Проверьте симптом на холостом ходу с конфигурацией капота и вентилятора, указанной для автомобиля, затем наблюдайте за работой вентилятора конденсатора и динамикой давления на стороне высокого давления. Если охлаждение и давление нормализуются после устранения воздушного потока, замена компрессора не устранит причину. Тот же симптом может также включать выходную мощность компрессора, зависящую от частоты вращения двигателя, поэтому данные о расходе воздуха следует сочетать со стабилизированными показаниями давления, а не использовать в качестве отдельного вердикта.

Должен ли металлический мусор автоматически вызывать замену только компрессора?

Нет. Металл или испорченное масло указывают на то, что граница ремонта может выходить за пределы компрессора. Мастерская должна определить места циркуляции мусора и следовать применимым инструкциям по шлангам, конструкции конденсатора, ресиверу-осушителю или аккумулятору, расширительному устройству, промывке, балансу масла, откачке и заправке. Некоторые компоненты невозможно надежно промыть. Новый компрессор, установленный в загрязненный контур, может снова быстро выйти из строя. При закупках сообщите об обломках и плане ремонта, чтобы запрошенное предложение включало правильные сопутствующие компоненты; наличие мусора само по себе не определяет, какие именно детали можно использовать повторно.

Какие доказательства наиболее полезны, если этикетка компрессора не читается?

Укажите идентификацию транспортного средства или машины, подробную информацию о двигателе, фотографии со всех сторон, крупный план разъемов и портов, диаметр шкива и количество канавок, напряжение сцепления, расстояние между монтажными проушинами и ориентацию задней головки относительно монтажной поверхности. Включите любые отметки отливки, но обозначьте их как номера отливок, а не как подтвержденные номера заказов. Сравните эти интерфейсы с проверенным каталогом или утвержденным образцом. Визуального сходства или одной общей метки литья недостаточно, поскольку в нескольких вариантах компрессоров может использоваться одинаковый корпус, но при этом различаться шкивом, регулятором, портами или креплением.
