Kort svar: En CHRA är inte en billigare version av alla kompletta turboladdare. Det är det balanserade mitthöljet och den roterande enheten, medan en komplett turbo även inkluderar kompressor- och turbinhusen och, i förekommande fall, wastegate eller styrhårdvara med variabel geometri. Köp endast en CHRA när höljena, gränssnitten och styrkomponenterna har bekräftats att de kan återanvändas och det exakta CHRA-till-turboförhållandet är dokumenterat. Välj en komplett enhet när skador på huset, osäker identitet, ställdonets kalibrering, kontaminering eller monteringsförmåga gör det svårt att bevisa återanvändning.
Den här guiden är till för distributörer, ombyggare, flotta verkstäder och inköpsteam som bestämmer vad som ska citeras efter ett turbofel. Det skiljer tre beslut som ofta blandas ihop: identifiera den installerade enheten, definiera den misslyckade omfattningen och bevisa att ersättningskonfigurationen kan monteras och kontrolleras korrekt. Köpare kan jämföra nuvarande alternativ i Elecdura's tunga turboladdare kategori och turbo kärna kategori , men kategorilikhet är inte monteringsbevis.
Termer som kärna, patron, mittsektion och CHRA används inkonsekvent på eftermarknaden. Innan du jämför priser, begär att leverantören skriftligen identifierar monteringsgränsen. En typisk CHRA inkluderar axeln och turbinhjulet, kompressorhjulet, lagren, tätningselementen och centrumhuset som en balanserad enhet. Det utesluter normalt den externa kompressorn och turbinhusen. En komplett turboladdare lägger till dessa flödesvägshus och kan inkludera ett manöverdon, wastegate-länkage, positionssensor, hastighetssensor eller annan modellspecifik hårdvara.
Citerat objekt |
Köparen bör förvänta sig att verifiera |
Typiskt arbete återstår |
|---|---|---|
CHRA/ersättningskärna |
Exakt kärnnummer, hjulgeometri, mitthusportar, höljeskompatibilitet, balansidentifiering |
Överför återanvändbara hus, ställ in orienteringen, inspektera fästelement, verifiera oljebanan och ta itu med eventuella ställdonsprocedur |
Komplett fast geometri eller bortkastad turbo |
Komplett monteringsnummer, fläns- och portarrangemang, wastegate-specifikation, klockning, medföljande beslag |
Installera med tillämplig motorprocedur och korrigera den ursprungliga felorsaken |
Komplett turbo med variabel geometri |
Monteringsnummer, skovelmekanism, ställdonets identitet, kontaktdon, positionsförhållande, kalibreringskrav |
Installera och utför den specificerade inlärnings- eller kalibreringsprocessen vid behov |
Definiera den medföljande monteringsgränsen innan du jämför en komplett turboladdare med en CHRA offert.
En CHRA kan vara en rationell reparation när den roterande enheten har misslyckats men kompressorhuset, turbinhuset, fästelementsäten och styrutrustningen förblir servicebara. Den slutsatsen kräver inspektion efter demontering. Exteriört utseende kan inte avslöja ett sprucket turbinhus, eroderad skovelbana, förvrängt klämsäte, fast mekanism med variabel geometri eller räfsat hål. Om en butik inte kan inspektera och montera de återanvända komponenterna enligt ett tillämpligt förfarande, representerar det lägre komponentpriset inte hela reparationsrisken.
En komplett turboladdare är vanligtvis det mer försvarbara valet när den ursprungliga identiteten är osäker, antingen huset är skadat, ett kalibrerat manöverdonsförhållande inte kan reproduceras eller föroreningar har påverkat mer än den roterande enheten. Det minskar också antalet överförda gränssnitt, men det eliminerar inte behovet av att undersöka oljetillförsel, oljeavtappning, luftfiltrering, boost-VVS, avgasbegränsning, vevhustryck eller inträngning av främmande föremål. En ny montering kan misslyckas igen när systemorsaken kvarstår.
Vilken exakt komplett turboladdare är installerad, och vilka oberoende identifierare stöder den slutsatsen?
Vilka delar misslyckades och vilken observation eller mätning fastställer deras tillstånd?
Vilka originalkomponenter skulle återanvändas med en CHRA, och hur kommer var och en att inspekteras?
Vilken monterings-, kalibrerings-, priming- och idrifttagningsprocedur kommer att kontrollera den återstående risken?

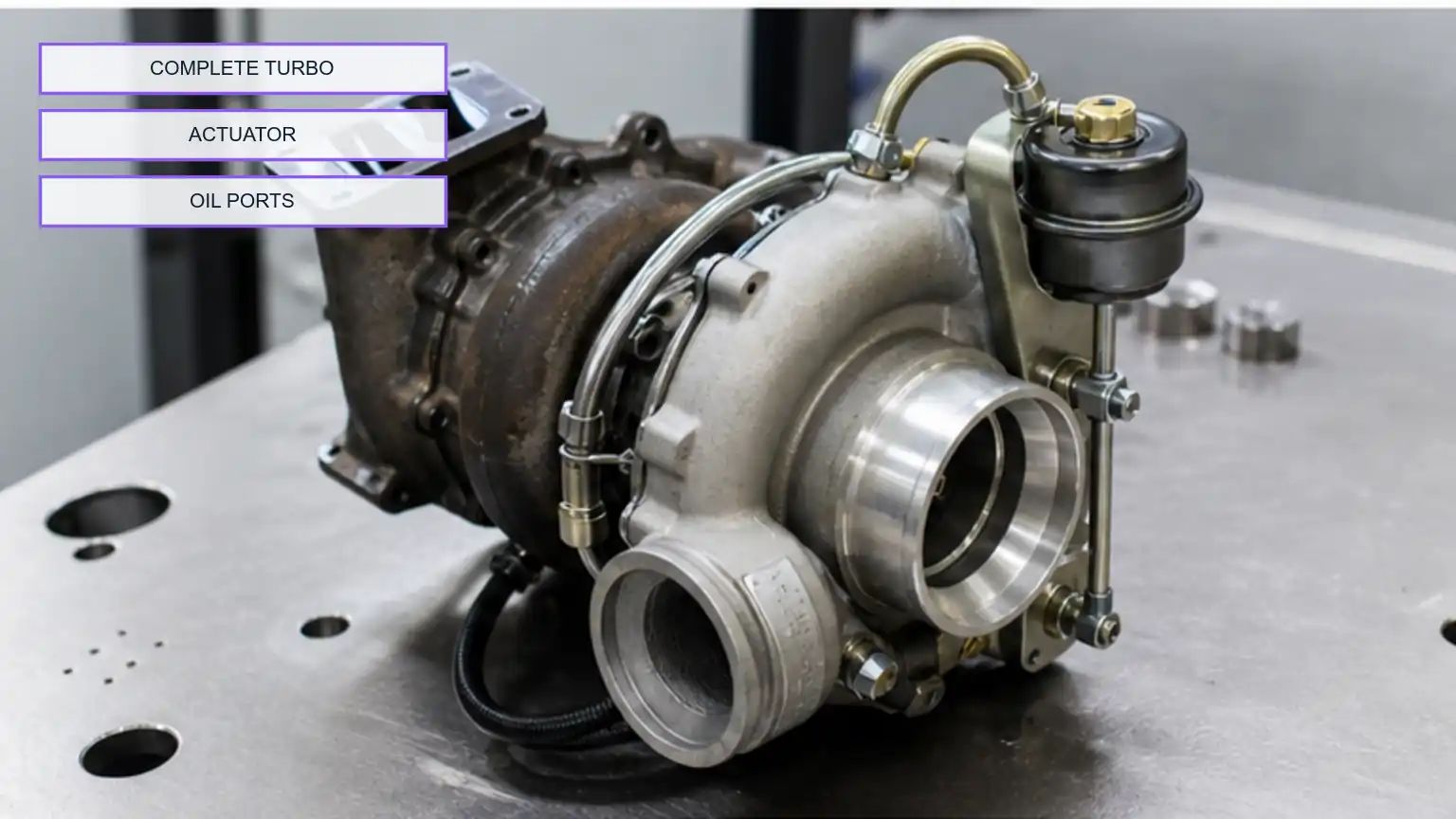

Börja med en läsbar namnskylt eller etsat komplett monteringsnummer. Spela in varje suffix och revision eftersom ett basnummer kan täcka flera konfigurationer. Korskontrollera sedan motormodell, motorns serienummer, fordons- eller maskinmodell, årsmodell, utsläppsfamilj och eventuell elektronisk styrinformation. Använd endast gjutmärken som stödbevis: samma husgjutning kan bearbetas, klockas eller monteras på mer än ett sätt.
Anta inte att en motorfamilj identifierar en turbo. Produktionsförändringar, effektklasser, regionala emissionspaket och serviceöverträdelser kan förändra kompressorn, turbinen, ställdonet eller sensorarrangemanget. En leverantörskorsreferens bör visa källhänvisningen, det föreslagna ersättningsnumret och kompatibilitetens omfattning. BorgWarners applikationsbulletin för CAT C9-ersättningskärnenheter, till exempel, mappar specifika CHRA-nummer till flera kompletta turbonummer snarare än att behandla varje C9-turbo som utbytbar.
Obskurna etiketter och fotografier med etsade nummer, inklusive hela suffixet.
Motorns dataskylt, motorns serienummer, märkeffekt, maskin- eller fordonsmodell och byggår.
Kompressorinlopp/utlopp och turbininlopp/utloppsflänsfotografier.
Anslutningar för oljematning, oljeavtappning, kylvätska, sensor och ställdon.
Husklockningsreferenser och spelrum till omgivande komponenter.
Felbevis och en lista över varje del som reparatören föreslår återanvändning.

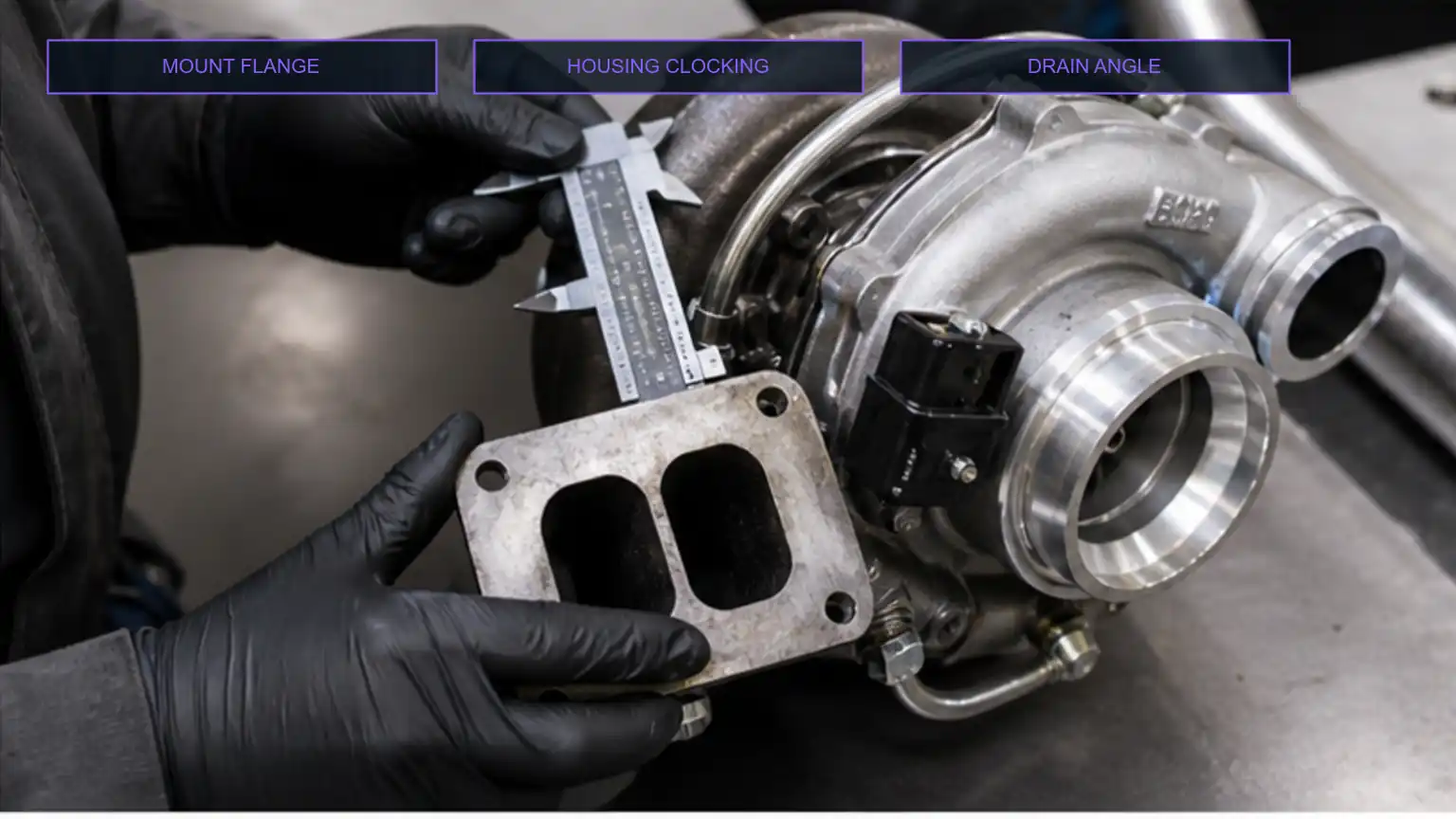

Enbart hjuldiameter är inte en inköpsspecifikation. För en CHRA, bekräfta att kompressorn och turbinhjulets geometri matchar de avsedda husen, att olje- och kylvätskeportarna i mitten är korrekta och att lokaliseringsfunktioner, klämsäten, ryggplatta, värmesköld och fästelement motsvarar hela monteringen. För en komplett turbo, verifiera flänsmönster, tapporientering, slangdiametrar, portriktningar, övergripande omslag och platsen för varje anslutning.
Gränssnittsmätningar stöder delnummerbeviset; de ersätter den inte.
Registrera mätmetod och tolerans istället för att skicka isolerade mått. Ett skjutmåttfoto utan identifierade referenspunkter kan tolkas på flera sätt. Den praktiska mottagande frågan är om den föreslagna enheten kommer att anslutas till befintliga avgas-, insugs-, laddluft-, smörj-, kyl- och styrsystem utan forcerad inriktning, adapterimprovisation eller rörförspänning.
Variabel geometri och elektroniskt manövrerade turboladdare tillför ett kontrollförhållande som inte är synligt i grundläggande flänsdimensioner. Bekräfta ställdonets artikelnummer, kontakt, länkage eller växelorientering, positionsåterkoppling och om ställdonet levereras, överförs eller kalibreras med turbon. En mekaniskt monterad CHRA bevisar inte att skovelområdet och det beordrade läget kommer att vara korrekt efter montering.
Wastegated enheter kräver också mer än en liknande utseende kapsel. Länkagelängd, förspänning, spricktryck, spakorientering och fästets geometri kan påverka boostkontrollen. Justera aldrig en stång eller stanna bara för att få delar att ansluta. Använd tillämplig turbo- eller motorservicespecifikation och registrera resultatet. Om den nödvändiga kalibreringsutrustningen eller proceduren inte är tillgänglig, citera hela den kalibrerade enheten eller markera reparationen som olöst.
Den gamla enhetens skick talar om för köparen vad en ersättning måste överleva och vad som inte får återanvändas. Kompressorhjul kan peka på skadad filtrering eller skräp uppströms. Turbinskador kan indikera främmande material på avgassidan. Kraftig kol, oljekoksning eller värmemissfärgning kan involvera oljekvalitet, oljeavtappningsbegränsning, avstängning, avgastemperatur eller vevhustryck. Kontaktmärken kan visa axelrörelser, höljeförvrängning eller skräppassage.
Renlighet är inte ett bevis på servicebarhet, och olja vid ett kompressorutlopp är inte i sig självt bevis på ett fel i turbotätningen. Inspektera laddluftbanan, vevhusventilationen, luftfiltret, oljetillförsel och dränering samt nedströmskomponenter. När metall har kommit in i insugnings- eller avgasvägen, definiera rengörings- och komponentinspektionens omfattning innan du installerar någon ersättning. Återanvändning av ett förorenat hölje runt en ny CHRA överför den olösta risken till den nya monteringen.

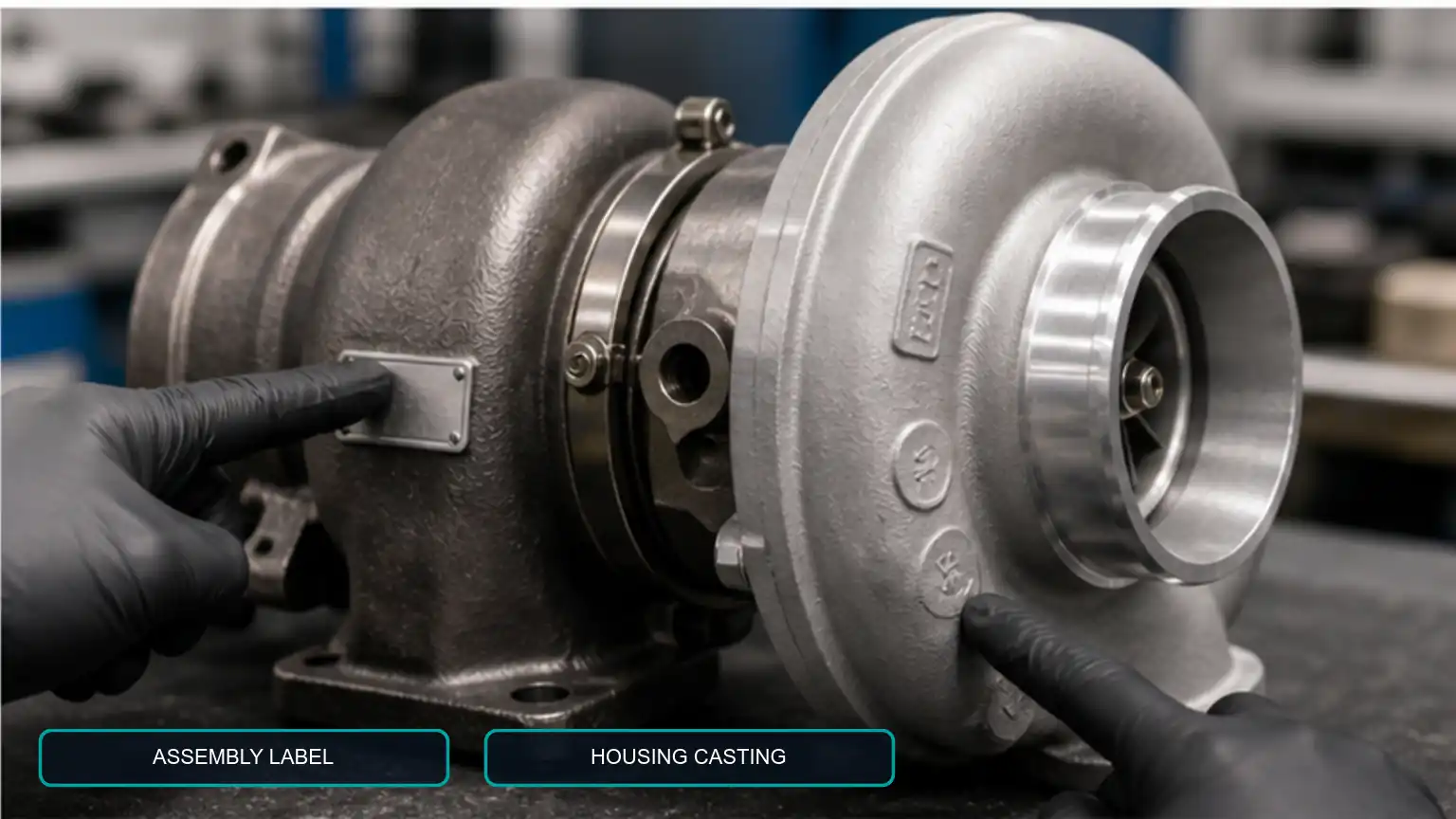

Den fullständiga monteringsetiketten ska leda till identifiering; bostäder gjutningar är endast stödjande bevis.
Inspektera den mottagna delen mot det godkända bevispaketet före installation. Verifiera leverantörens artikelnummer, förpackningsetikett, kvantitet, synliga skador, skyddslock, portens skick, fästelement och medföljande tillbehör. Jämför alla flänsar, portar, klockningsreferenser, sensortillbehör och ställdondetaljer. För en CHRA, bekräfta att den mottagna mittdelen är det godkända numret och att reparatören har dokumenterat inspektionen av återanvändbara bostäder.
Snurra inte axeln med tryckluft. Använd inte märkbart spel för hand som en universell godkänd/underkänd-specifikation eftersom lagersystem, smörjtillstånd och tillverkarens gränser skiljer sig åt. Om ett dimensions- eller balanscertifikat är en del av inköpskravet, definiera dokumentet, enhetens spårbarhet och acceptansgränser i beställningen. En generisk 'balanserad' dekal utan spårbar del eller seriereferens fastställer inte tillståndet för den mottagna enheten.
Artikelnummer, suffix eller ställdonets identitet skiljer sig från den godkända offerten.
Maskinbearbetade gränssnitt, portar eller klockning matchar inte det godkända provet eller ritningen.
Främmande material, korrosion, slagskador, öppna portar eller otillräckligt skydd är närvarande.
Erforderliga kalibrerings-, spårbarhets- eller inspektionsdokument saknas eller hänvisar till en annan enhet.
Leverantören föreslår en oregistrerad ersättning efter leverans.
Detta inköpsramverk tillåter inte ombyggnad på fältet där lokala bestämmelser, garantivillkor, avgaskontroller eller motortillverkaren kräver en godkänd komplett montering. Det ersätter inte heller en turbotillverkares dimensions-, balanserings-, åtdragnings- eller manöverdonskalibreringsprocedur. Om höljen inte kan inspekteras, det installerade numret inte kan fastställas eller felskräp har nått osäkra områden, bör en CHRA inte väljas bara för att dess katalogbeskrivning namnger samma motorfamilj.
En stark anbudsförfrågan inkluderar installerat komplett turbonummer, motor- och utrustningsidentitet, foton av alla gränssnitt, ställdondetaljer, felobservationer, föreslagen reparationsomfattning, erforderlig kvantitet, destination och nödvändiga dokument. Ange om offerten måste vara en komplett turboladdare, en CHRA eller två tydligt separerade alternativ. Be leverantören att lista antaganden och uteslutningar istället för att svara med ett påstående om montering som inte stöds.
Använd Electdura-matchning och RFQ-formulär för att skicka in bevispaketet. Om felomfattningen ännu inte är fastställd, säg det; det lämpliga nästa steget kan vara inspektion snarare än en deloffert. Ytterligare diagnostisk kontext är tillgänglig i tungt turbo kunskapsbibliotek.
Ja. Liknande placeringsdiametrar och fästelementspositioner etablerar inte identisk hjulgeometri, aerodynamisk trim, lagersystem, bakplatta, oljekontroll, värmeavskärmning eller avsett driftsområde. Verifiera det fullständiga turbonumret och en auktoritativ CHRA-korsreferens, jämför sedan den föreslagna kärnans gränssnitt och eventuella revisionssuffix. Om leverantören inte kan mappa CHRA till den exakta kompletta monteringen, bevisar fysisk insättning i höljena endast att vissa dimensioner passar ihop; det bevisar inte luftflöde, hållbarhet eller kompatibilitet med motorstyrning.
Nej. En spårbar rapport kan stödja den roterande enhetens balanstillstånd enligt den angivna metoden, men den bevisar inte att CHRA hör hemma i köparens hus, att husavstånden är korrekta eller att ställdonet och skovelsystemet kommer att fungera som krävs. Bekräfta rapportens enhetsidentifierare och acceptanskriterier, utvärdera sedan artikelnummermappning, hjul-till-hus-förhållande, portgeometri, husskick och kontrollkalibrering separat. Ett icke-spårbart diagram eller generisk etikett ska inte behandlas som enhetsspecifika bevis.
Återanvändning är svår att försvara när något av höljet är sprucket, eroderat, förvrängt, hårt i kontakt med ett hjul, förorenat med oåterhämtat skräp eller en del av en gripen skovelmekanism. Det är också riskabelt när inspektionsåtkomst, dimensionsbegränsningar, monteringsanvisningar eller kalibreringsmöjligheter inte är tillgängliga. I dessa fall kan besparingen på en CHRA uppvägas av arbete, upprepad borttagning eller okontrollerat boostbeteende. Beslutet bör baseras på en dokumenterad bostadsbesiktning och reparationsförmåga, inte på frånvaron av uppenbara yttre skador.
En OE-referens är värdefull, men bekräfta hela suffixet, applikationskontexten och ersättningssökvägen. En motorfamilj kan använda flera turbos över effektklasser, utsläppsnivåer, årsmodeller och utrustningsinstallationer. Jämför den installerade etiketten, motorns serie och klassificering, ställdon, flänsar, portar och klockning med den föreslagna ersättningen. Om en korsreferens returnerar flera kandidater är det korrekta beslutet att begära mer bevis. Att välja det första resultatet eller bara matcha husets utseende förvandlar en identifieringslucka till en monteringsrisk.
Anteckna leverantörens artikelnummer och batch, de kompletta turboapplikationerna den är godkänd mot, etikettfotografier, gränssnittsmått, visuellt tillstånd, skyddsförpackning, nödvändiga dokument och exakta hus och ställdonsprocedur som används för monteringsvalidering. Håll acceptansresultat åtskilda från påståenden som testet inte kan bevisa: en dimensionskontroll upprättar inte balans, och en framgångsrik tomgångsrotation etablerar inte motorns prestanda. Om någon komponent, källa eller revision ändras, sätt det nya provet i karantän tills det berörda beviset upprepas.
