3E-3748 24V Caterpillar dvoupolohová skupina třícestných hydraulických solenoidových ventilů pro těžká zařízení B2B zásobování

3E-3748 Dodavatel skupiny dvoupolohových třícestných hydraulických solenoidových ventilů Caterpillar pro výměnu B2B

3E-3748 je 24V dvoupolohová skupina třícestných hydraulických solenoidových ventilů pro zařízení Caterpillar uvedená pro oficiální skupinu ventilů 3E-3748. Kupující by si měli před schválením náhradního skladu potvrdit kompletní staré označení, elektrickou verzi, konektor, kazetu 1-1/16-12 s konektorem olova a hydraulickou funkcí.

3E-3748 Specifikace skupiny dvoupolohových třícestných hydraulických solenoidových ventilů pro velkoobchodní zákazníky

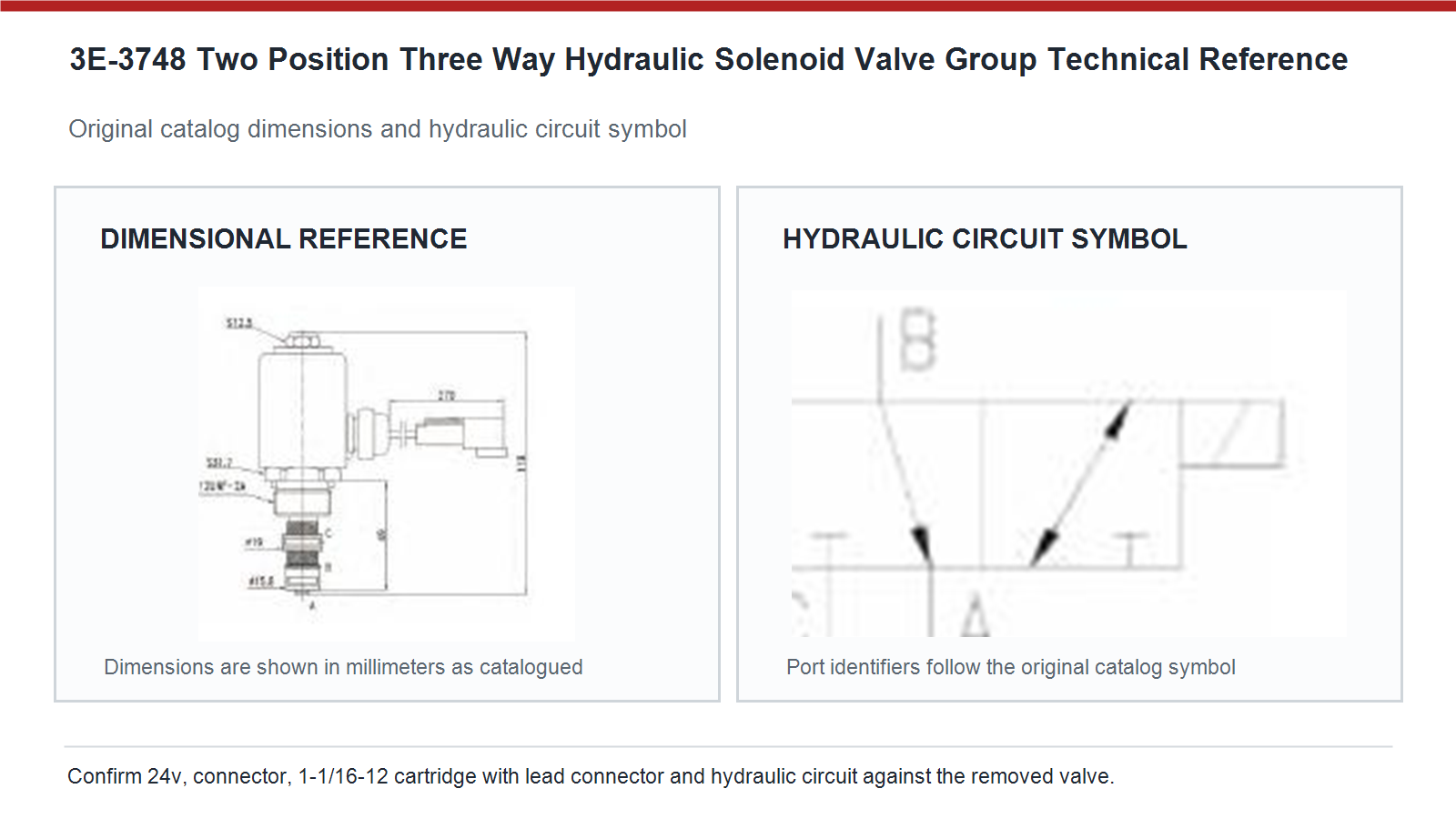

3E-3748 Dvoupolohový třícestný hydraulický solenoidový ventil Rozměry a hydraulický okruh

Před schválením nákupu použijte původní katalogové rozměrové označení a hydraulický symbol k porovnání ventilu s odstraněnou součástí a schématem stroje.

3E-3748 Průvodce přizpůsobením elektromagnetických ventilů pro těžké vybavení

Před uvolněním vzorku nebo hromadné objednávky dokončete všechny níže uvedené kontrolní body.

3E-3748 Servisní diagnostika hydraulického solenoidového ventilu

Samostatné elektrické ovládání, pohyb kazety a odezva stroje, takže skutečná porucha kabeláže nebo hydrauliky není skryta výměnou dílů.

3E-3748 Skupina dvoupolohových třícestných hydraulických solenoidových ventilů, často kladené dotazy

Co je třeba splnit, než si objednáte 3E-3748 jako skupinu dvoupolohových třícestných hydraulických solenoidových ventilů, když servisní tým testuje stav bez napětí?

Během servisního týmu testuje stav bez napětí, uchovávejte ověřenou referenci, měření a výsledek testu v servisním záznamu. Schvalte 3E-3748 z kompletního starého označení ventilu, 24v elektrická verze, klíčování konektoru, kazeta 1-1/16-12 s konektorem přívodu, těsnicí plochy a normální hydraulický stav. Model sdíleného zařízení neprokazuje zaměnitelnost, protože revize čerpadla a rozdělovače se mohou během výroby měnit. S dotazem zašlete model stroje, sériové číslo a vymažte fotografie odstraněných dílů.

Jak by měli technici potvrdit napětí pro skupinu dvoupolohových třícestných hydraulických solenoidových ventilů 3E-3748, pokud nelze potvrdit sériovou řadu stroje?

Během sériového sortimentu stroje nelze potvrdit, ověřenou referenci, měření a výsledek testu uschovejte v servisním záznamu. Nejprve si přečtěte štítek cívky a změřte napětí na konektoru, zatímco je aktivní příkaz skutečného stroje. Pracovní reference pro tuto stránku je 24V. Neodvozujte napětí pouze z počtu baterií, protože konvertory, změny kabeláže a flotily smíšených napětí mohou vytvářet zavádějící předpoklady. Zaznamenejte ověřenou hodnotu na nákupní objednávku a vstupní kontrolní štítek.

Proč může ventil podobný ventilu 3E-3748 selhat v zařízení Caterpillar během exportního balení?

Při schvalování exportního balení uschovejte ověřenou referenci, měření a výsledek testu v servisním záznamu. Dva ventily mohou sdílet průměr cívky a konektor, ale používají různé délky kazety, odměřovací zářezy, síly pružin nebo logiku portu. V servisu Caterpillar porovnejte úplnou referenci, vrtání potrubí, hloubku instalace, směr konektoru a symbol hydrauliky. Ventil, který se zašroubuje, ale vede tlak jinak, může způsobit slabou odezvu, obrácený pohyb nebo nepřetržité zatížení čerpadla.

Co je třeba zkontrolovat, pokud se skupina dvoupolohových třícestných hydraulických elektromagnetických ventilů 3E-3748 nepřepne, když zákazník hlásí obrácenou odezvu stroje?

Když zákazník nahlásí obrácenou odezvu stroje, uchovávejte ověřenou referenci, měření a výsledek testu v servisním záznamu. Změřte napájení a kostru na zatíženém konektoru, poté zkontrolujte odpor cívky a ověřte, že ovladač skutečně vydává příkaz. Pokud je elektrický vstup správný, zkontrolujte čistotu oleje, stav filtru, pohyb kazety a znečištění potrubí. Před výměnou jiného ventilu oddělte elektrický příkaz od hydraulické odezvy, jinak může dojít k vynechání kabelového svazku nebo zablokovaného pilotního průchodu.

Kdy je pro skupinu dvoupolohových třícestných hydraulických solenoidových ventilů 3E-3748 nezbytný důkaz o sériovém čísle stroje při zjištění poklesu elektrického napětí?

Při zjištění poklesu elektrického napětí uschovejte ověřenou referenci, měření a výsledek testu v servisní knížce. Důkaz sériového čísla je nezbytný vždy, když stejná rodina zařízení používá více než jedno čerpadlo, rozdělovač nebo elektrický svazek. Použijte jej s diagramem součástí spíše než jako náhradu za fyzické kontroly. Pokud je starý štítek ventilu poškozen, shromážděte fotografie konektoru, montáže, kazety a místa instalace, aby bylo možné aplikaci zúžit bez uhodnutí pouze z názvu stroje.

Jak by se mělo zacházet s příponami a křížovými odkazy pro 3E-3748 během pomalého spínání ventilu po zahřátí oleje?

Během pomalého spínání ventilu po zahřátí oleje uchovávejte ověřenou referenci, měření a výsledek testu v servisní knížce. Zacházejte s každou příponou jako s technickým identifikátorem, dokud nebude prokázán její význam. Přípona může změnit napětí, konektor, kalibraci pružiny, geometrii cívky nebo detaily montáže, zatímco základní model zůstává podobný. Ponechte si kompletní staré označení na nabídce a nezkracujte 3E-3748 v záznamech o nákupu. Křížový odkaz přijměte pouze po odsouhlasení rozměrových, elektrických a hydraulických kontrol.

Jaký test poklesu napětí je užitečný před výměnou 3E-3748 při kontrole starého vzorku prodejcem náhradních dílů?

Během dealerského počítadla náhradních dílů zkontroluje starý vzorek, uchová ověřenou referenci, měření a výsledek testu v servisním záznamu. Změřte napětí na cívce, zatímco ovladač dává příkazy ventilu, poté změřte úbytek kladné a zemní strany samostatně. Statické čtení otevřeného obvodu může vypadat normálně, zatímco zkorodovaná svorka se pod zatížením zhroutí. Porovnejte výsledek s potvrzeným požadavkem 24 V a opravte nadměrný odpor, než posoudíte samotnou skupinu dvoupolohových třícestných hydraulických elektromagnetických ventilů jako vadnou.

Vyžádejte si hromadnou nabídku na 3E-3748 dvoupolohová skupina třícestných hydraulických elektromagnetických ventilů

Zašlete kompletní označení starého ventilu, potvrzené napětí, model stroje a sériové číslo, fotografie konektoru, rozměry rozhraní a požadované množství pro B2B nabídku zaměřenou na montáž.
