Shoda Startér vs Alternátor : Průvodce důkazy B2B

Krátká odpověď: Startér a alternátor by se nikdy neměly shodovat pouze podle modelu vozidla nebo vizuální podobnosti. Vykonávají různé práce a vyžadují různé důkazy. Shoda startéru je řízena napětím, rotací, montáží, geometrií pastorku, polohou elektromagnetu, hloubkou záběru a požadavkem na protáčení motoru. Shoda alternátoru je řízena napětím, jmenovitým a volnoběžným výkonem, uložením, poměrem řemenic, konfigurací svorek a regulátoru, rotací, chlazením a elektrickou zátěží vozidla. Nejprve použijte číslo nainstalované jednotky a data aplikace, poté před objednáním ověřte každé mechanické a elektrické rozhraní.

Tato příručka poskytuje distributorům, nákupčím vozového parku a dílnám proces ověřování ve dvou pobočkách. Je určen pro situace, kdy jeden záznam o vozidle může vrátit několik možností startéru nebo alternátoru, kde křížový odkaz nahradil nainstalované číslo nebo kdy starý štítek není úplný. Elecdura pro těžký provoz startér motoru a Kategorie alternátorů pro těžký provoz jsou vstupy pro výběr produktů, nikoli náhrady za níže uvedené důkazy.

Před sběrem rozměrů vyberte správnou větev

Startér převádí energii baterie na krátké protáčení s vysokým točivým momentem a musí správně zařadit ozubený věnec motoru. Alternátor dodává proud po chodu motoru a musí podporovat elektrickou zátěž při otáčkách řemenice, kterých vozidlo skutečně dosáhne. Jejich spojením do jednoho kontrolního seznamu 'elektrické části' se skryjí nejdůležitější způsoby selhání. Začněte tím, že identifikujete, která jednotka je získávána a proč je vyměňována.

Přizpůsobení startéru začíná na rozhraní setrvačníku

Zaznamenejte si kompletní číslo nainstalovaného spouštěče, napětí, rotaci, typ uchycení, počet zubů a rozteč pastorku, polohu elektromagnetu a jakékoli přetočení nebo ochranné prvky. Poté identifikujte specifikaci motoru, setrvačníku nebo ozubeného věnce, je-li k dispozici, model vozidla nebo stroje, sériové číslo nebo VIN a rok výroby. Nos a pastorek startéru musí umístit správný tvar zubu do správné hloubky; vzor šroubů, který sedí, neprokazuje správné zapojení.

Přijetí spouštěče závisí na rozhraní věnec-kolo a geometrii záběru, nikoli na samotných montážních šroubech.

Otočení musí být definováno z dohodnutého směru pohledu

'Ve směru hodinových ručiček' je nejednoznačné, pokud katalog nebo dodavatel neuvádí konec prohlížení. Nejprve použijte číslo nainstalovaného dílu a konvence výrobce. Pokud musí být rotace potvrzena fyzicky, zdokumentujte směr pohledu a neodvozujte jej z koncové polohy nebo zrcadlené fotografie. Startér se špatnou rotací nebo šroubovicí pastorku nemusí správně zapadnout nebo uvolnit, i když je možné elektrické připojení.

Taktování elektromagnetu je požadavkem na vůli a provozuschopnost

Změřte nebo vyfotografujte polohu solenoidu vzhledem k montážní přírubě a motoru. Zkontrolujte vůli bloku, rámu, výfuku, hadic a nástrojů potřebných pro instalaci. Orientace svorek musí umožnit, aby kabelová oka seděla bez kroucení nebo kontaktu s přilehlým kovem. Přetaktování nebo úprava pouzdra jednoduše za účelem vymazání aplikace by neměla být považována za přijatelnou, pokud to design produktu a servisní pokyny výslovně nepovolují.

Shoda Alternátor začíná zátěží při nečinnosti

Jmenovitý proud nestačí. Vytvořte inventář elektrické zátěže pro normální a nejhorší věrohodné provozní podmínky vozidla: osvětlení, dmychadla HVAC, chladicí ventilátory, čerpadla, zdvihací zařízení, chlazení, komunikační zařízení, invertory a požadavek na dobití baterie. Odhadněte, jak velká část tohoto zatížení nastává, když motor běží naprázdno. Poté získejte výstupní křivku kandidáta alternátoru nebo údaje výrobce při příslušných otáčkách a teplotě hřídele.

Poměr řemenice převádí otáčky motoru na otáčky alternátoru. Zaznamenejte průměry klikové řemenice a řemenice alternátoru, typ řemene, počet drážek, vyrovnání a uspořádání napínání. Vyšší výkon na typovém štítku neřeší výpadek výkonu naprázdno, pokud je alternátor podhnaný a nevhodná řemenice může přetáčet alternátor při regulovaných otáčkách motoru. Spíše než univerzální poměr použijte příslušný rychlostní limit a výstupní křivku.

Alternátor musí společně splňovat požadavky na mechanické seřízení, elektrické připojení a provozní výkon.

Kompatibilita regulátoru a terminálu jsou funkční požadavky

Porovnejte velikost a polohu svorky B+, uspořádání uzemnění, svorku zapalování nebo buzení, snímací obvod, svorku kontrolky nebo signálu, komunikační rozhraní a polaritu. Funkce dálkového průzkumu a ovládání vozidla musí být řešeny tak, jak byly navrženy; nepoužitý nebo špatně zapojený terminál může změnit chování při nabíjení, i když alternátor produkuje napětí na lavici. Vyfoťte původní konektor a vedení kabelů a před schválením náhradníka si vyžádejte schéma svorek kandidáta.

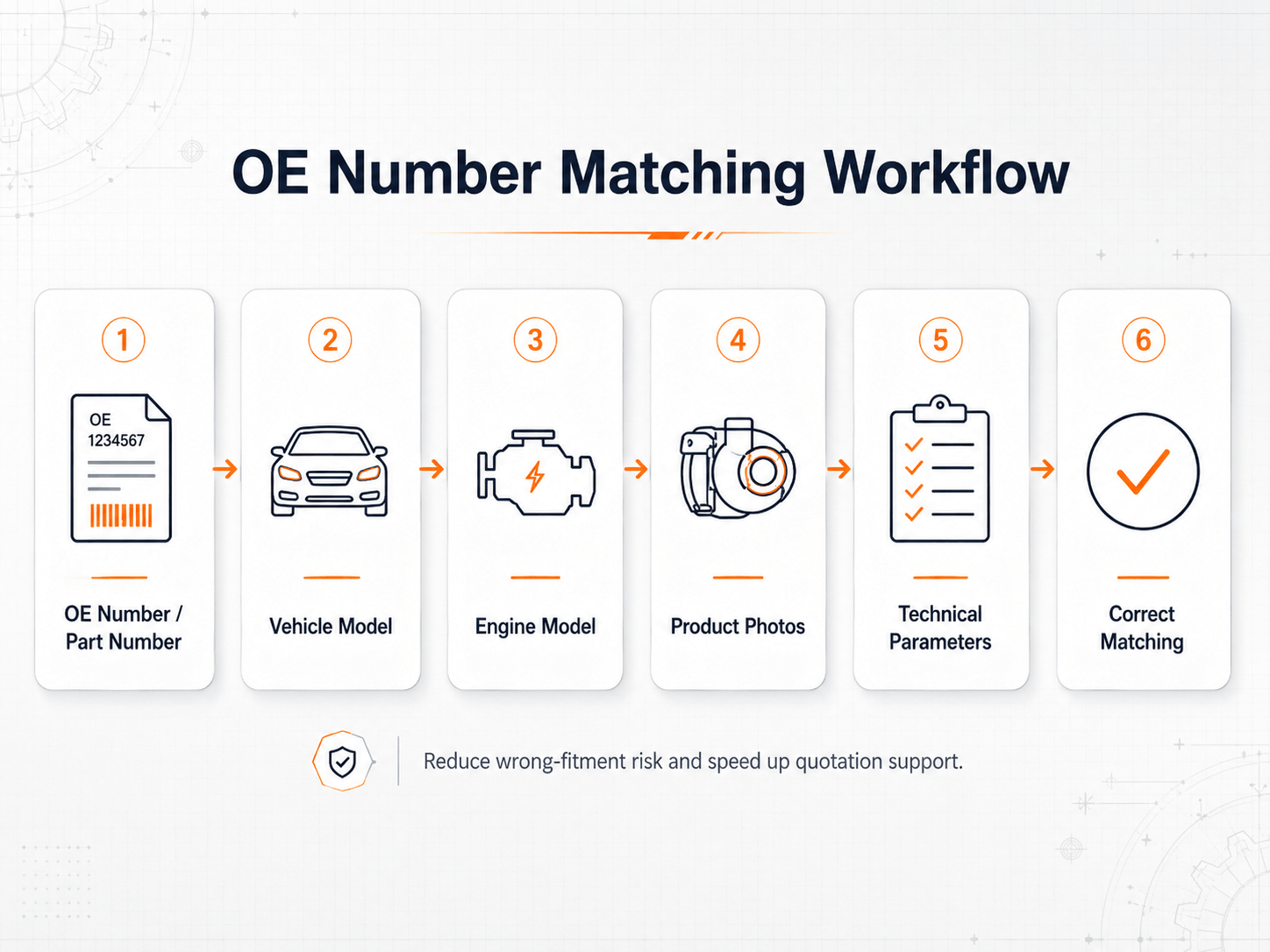

Použijte křížové odkazy jako vodítka, nikoli jako konečný důkaz

Křížový odkaz na výrobce nebo distributora může zúžit vyhledávání, ale měl by zachovat číslo zdroje, kandidátské číslo, typ produktu a příslušné specifikace. Produkt Delco Remy například zaznamenává údaje o napětí, uchycení, výstupu, svorce, polaritě, rotaci a pastorkovém poli místo toho, aby představoval jeden nekvalifikovaný výsledek výměny. Když číslo zdroje vrátí několik kandidátů, porovnejte každé pole konfigurace a kontext aplikace.

Přerušení také potřebuje auditní stopu. Zaznamenejte si zastaralé nebo nainstalované číslo, číslo nahrazující, zdroj publikace, datum kontroly a jakékoli změny adaptéru, kladky, zapojení nebo montáže uvedené zdrojem. Tabulka vytvořená prodejcem bez podrobností o vydavateli, datu nebo konfiguraci je pomůckou při hledání – není dostatečným důkazem pro uvolnění nákupní objednávky. Pokud je nainstalovaný štítek v konfliktu s katalogem aplikací, zastavte a vyřešte konflikt, než zvolíte výsledek, který je pohodlnější.

Samostatná identifikace, vybavení a evidence výkonu

Tyto tři závěry potřebují různé důkazy. Čitelný štítek podporuje identitu. Měření a srovnání konektorů podporují fyzickou a elektrickou instalaci. Testy startování nebo nabíjení podporují výkon za skutečně testovaných podmínek. Jeden typ důkazů nemůže tiše nahradit ostatní. Spouštěč, který pracuje na lavici bez zatížení, může mít stále nesprávný záběr pastorku; alternátor, který dosahuje regulovaného napětí bez reprezentativní zátěže, může být při volnoběhu vozidla stále nedostatečný.

Identifikace vedení štítků, zatímco odlitky, rozhraní a testy poskytují samostatné podpůrné důkazy.

Co může a nemůže stanovit bench testování

Pro startér definujte napětí, proud, otáčky, krouticí moment nebo stav zatížení a příslušný limit přijatelnosti. U alternátoru definujte otáčky hřídele, teplotní podmínky, regulované napětí, zatížení a body měření. Průchod podle zdokumentovaného postupu může podporovat testovanou funkci. Sama o sobě nemůže prokázat montáž vozidla, životnost, správný převod řemenic nebo záběr ozubeného kola. Obecné testovací štítky bez sledovatelnosti jednotek a naměřených výsledků nejsou důkazem pro konkrétní obdržený díl.

Schvalujte vzorky podle kontrolovaného srovnávacího listu

Vytvořte jeden srovnávací list pro každou schválenou aplikaci nebo nainstalovanou referenci. Umístěte původní a kandidátské číslo nahoře a za nimi funkce, které řídí výměnu. Přidejte fotografie s pojmenovanými referenčními body, měření s tolerancemi, elektrická schémata tam, kde je to potřeba, a uznávanou zkušební metodu. Nepoužívejte 'stejný jako vzorek', aniž byste zachovali, který vzorek, jeho identitu a vlastnosti skutečně porovnávali.

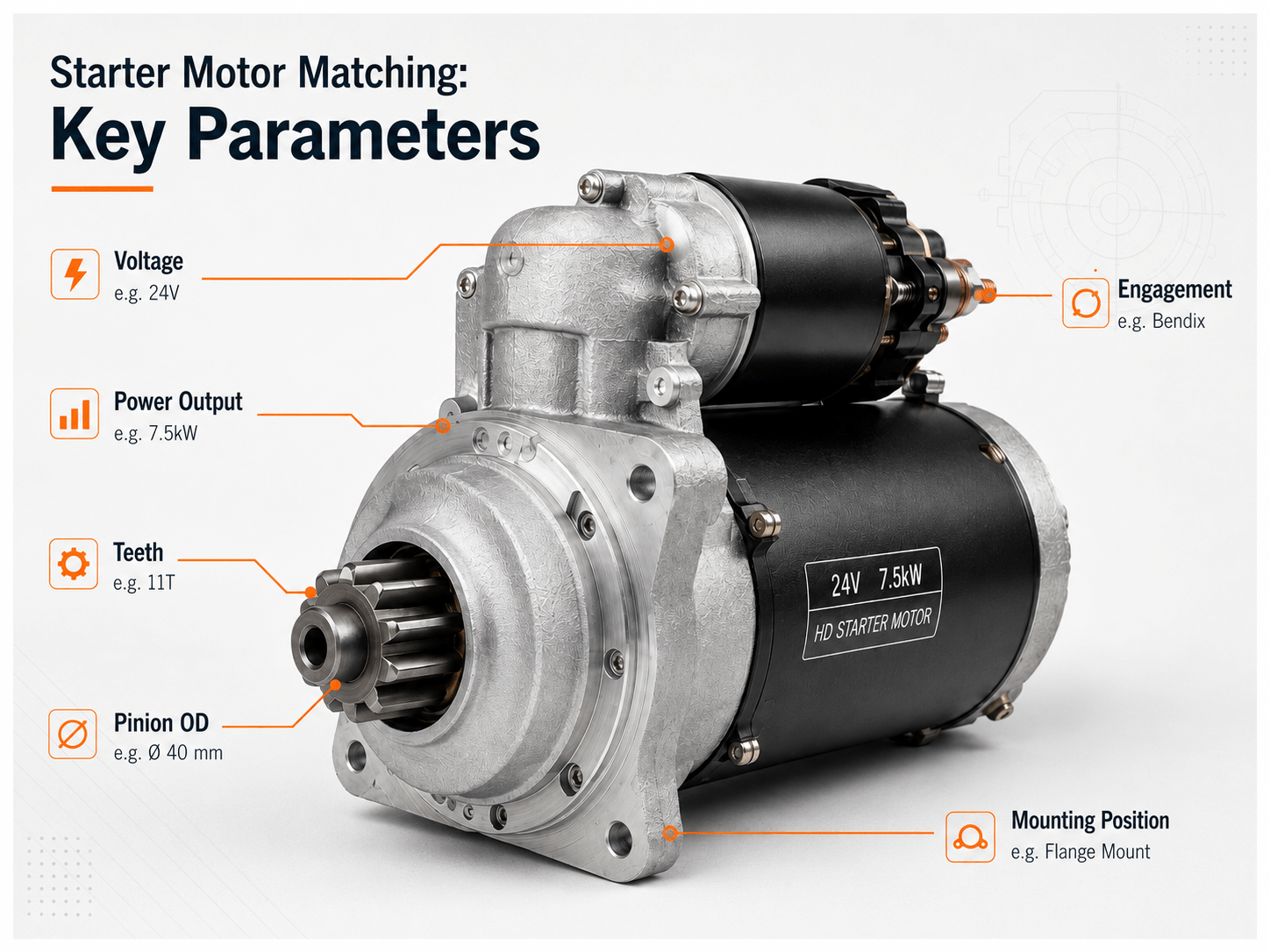

Startovací pole pro uvolnění vzorku

• Napětí, konvence rotace, třída výkonu nebo aplikace a ochranné prvky.

• Typ montáže, rozměry příruby, soutisk, rozmístění šroubů a délka nosu.

• Počet zubů pastorku, rozteč nebo modul, klidová poloha a vztah záběru.

• Solenoidové taktování, detaily terminálu, celková obálka a fotografie povolení.

• Sledovatelný výsledek funkčního testu a limity používané k jeho posouzení.

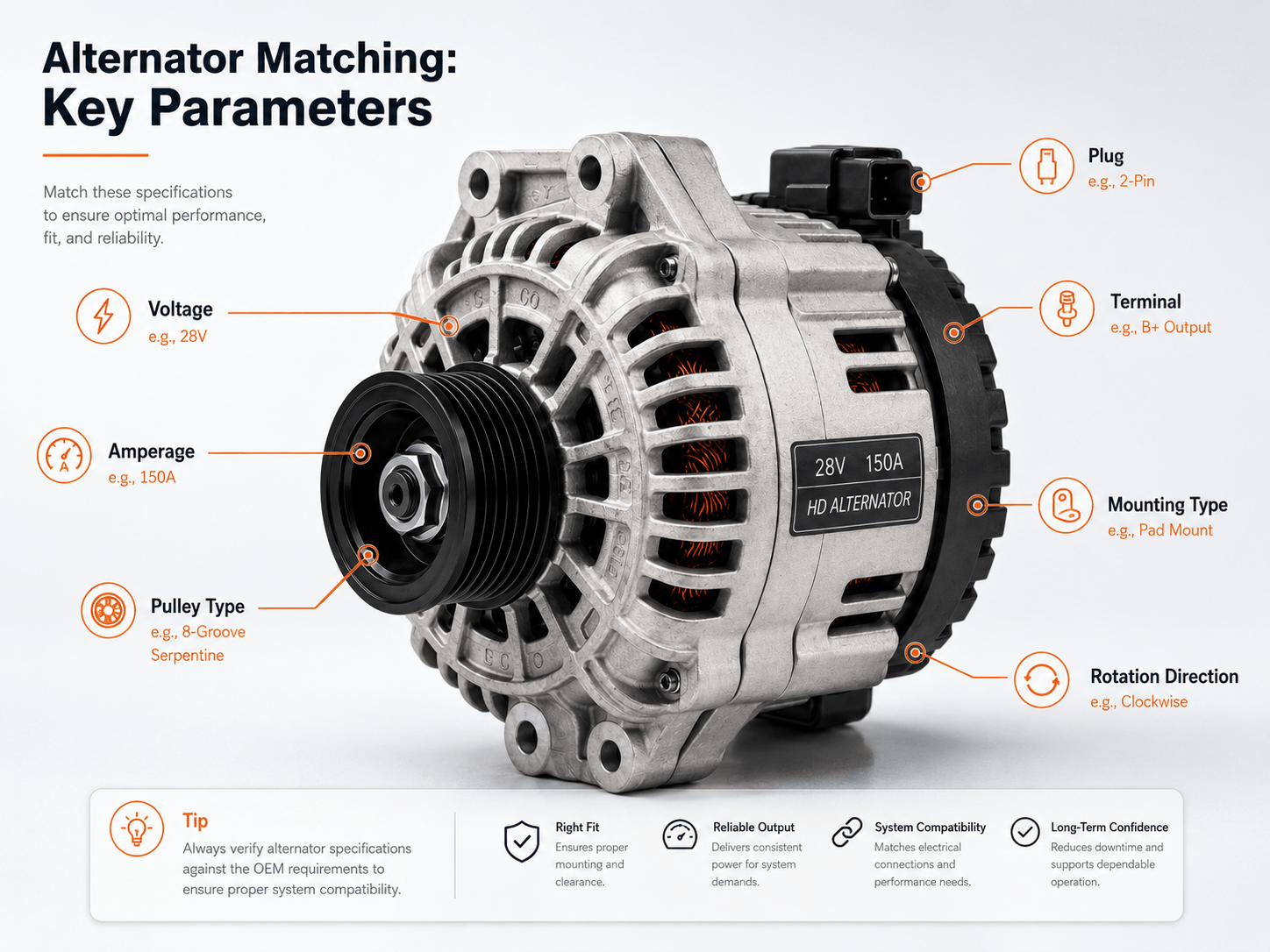

Alternátor pole ukázkové verze

• Napětí, jmenovitý výkon, výkon při příslušné hřídeli nebo volnoběžné otáčky motoru a teplotní základ.

• Styl a rozměry montáže, způsob nastavení, průměr řemenice, drážky, řemen a vyrovnání.

• B+ a zemní uspořádání, svorky snímání/buzení/signálu, konektor, regulátor a polarita.

• Maximální rychlost, limity otáčení tam, kde jsou specifikovány, uspořádání chlazení a instalační obálka.

• Sledovatelný výsledek výstupního testu, testovací rychlost, zatížení, regulované napětí a nejistota měření, kde je to požadováno.

Před obviňováním demontované jednotky proveďte diagnostiku vozidla

Stížnost může pocházet z baterií, poklesu napětí, kabelů, ovládacích prvků, relé, uzemnění, mechanické zátěže motoru nebo poškození ozubeného kola. Stížnost na nabíjení může pocházet z baterií, prokluzu řemene, odporu kabelu, zemního spojení, nadměrného zatížení vozidla, zapojení snímačů nebo chování řídicího systému. Před objednáním zaznamenejte diagnostický důkaz; jinak může kupující opakovat stejný příznak se správně spárovanou náhradou.

Pro řešení problémů na začátku, Elecdura 's vodítko startovacího relé, průvodce testem elektromagnetu startéru a Průvodce příznakem startéru pro těžký provoz pomáhá oddělit evidenci obvodu od výměny motoru. Tyto zdroje nepřepisují servisní informace pro přesné vozidlo.

Když toto doporučení neplatí

Tento rámec nepovoluje úpravy kritických bezpečnostních kabelů, řídicích modulů, montážních konstrukcí, ozubených věnce nebo řemenových pohonů. Rovněž nenahrazuje postupy výrobce pro vysokonapěťové, hybridní, námořní aplikace chráněné proti vzplanutí nebo jiné regulované aplikace. Pokud je napětí systému nejisté, instalovaná jednotka nemá žádnou obnovitelnou identitu nebo konverze motoru nebo podvozku změnila původní rozhraní, považujte úlohu spíše za technickou kontrolu než za rutinní křížový odkaz.

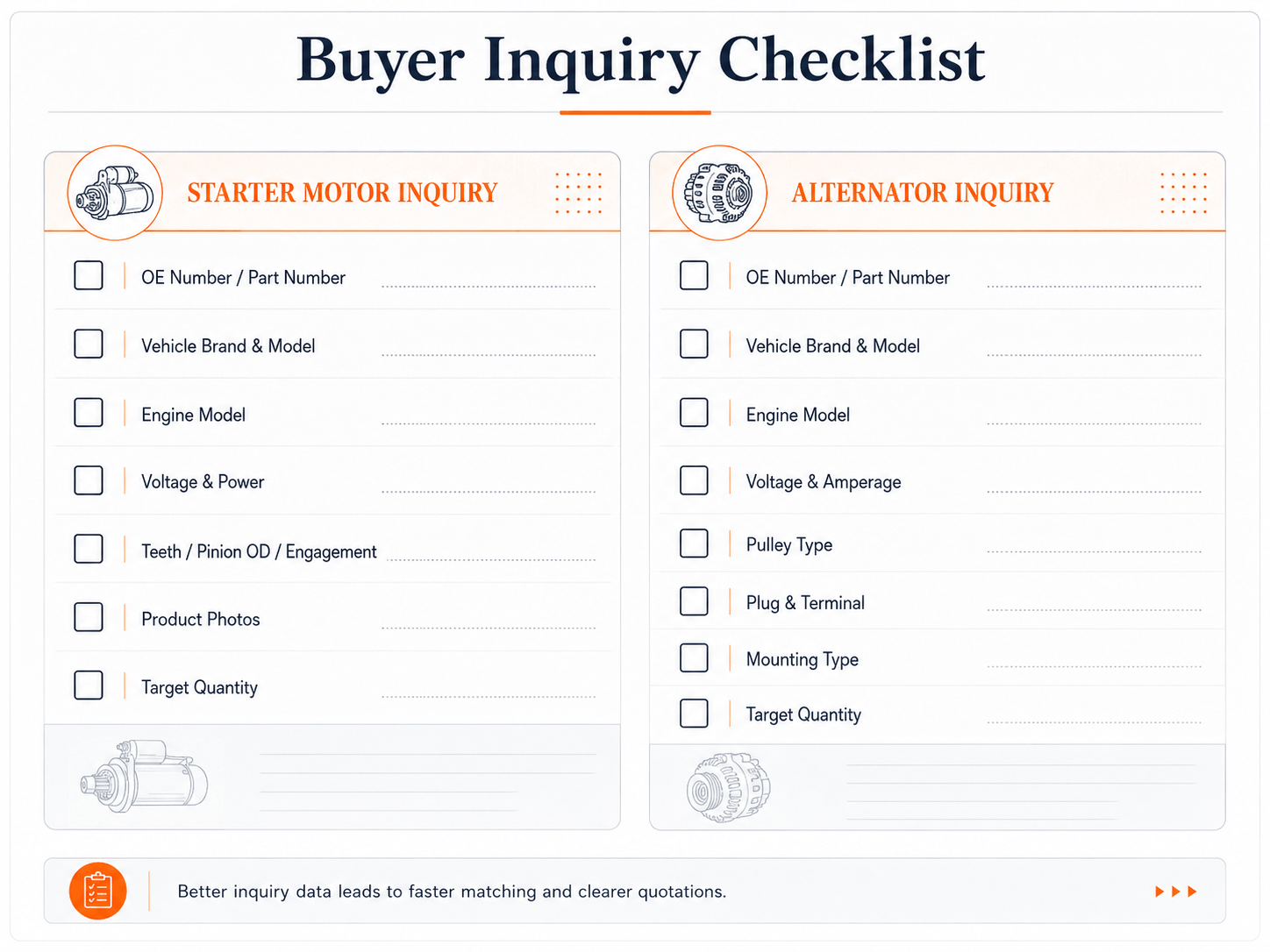

Vytvořte RFQ, která poskytne ověřitelnou odpověď

U každé jednotky odešlete instalované číslo a štítek, identitu vozidla nebo vybavení, model motoru a sériové číslo, jasné fotografie rozhraní, naměřené vlastnosti, symptom a diagnózu, požadované množství, místo určení a očekávání dokumentace. Identifikujte, zda se jedná o objednávku nového, repasovaného nebo jiného jasně definovaného stavu produktu. Požádejte dodavatele, aby vrátil své kandidátské číslo, základ křížových odkazů, úplnou specifikaci, výjimky a jakékoli další požadované informace o aplikaci.

Pošlete důkazy přes Elecdura párování a formulář RFQ . Udržujte požadavky na startér a alternátor na samostatných linkách, i když patří do stejné flotily, protože každý potřebuje svá vlastní schvalovací pole a záznam o příjmu.

Časté dotazy týkající se shody startéru a alternátoru

Může alternátor s vyšším proudem nahradit jednotku s nižším výkonem?

Možná, ale samotné číslo typového štítku změnu neschvaluje. Potvrďte napětí, upevnění, vyrovnání a převod řemenic, kapacitu řemenu, uspořádání svorek a regulátoru, kapacitu kabeláže, maximální rychlost, tepelné prostředí a povolenou konfiguraci výrobce vozidla. Poté porovnejte výkon při relevantních volnoběžných podmínkách vozidla, nejen maximální jmenovité hodnoty. Jednotka s vyšším hodnocením může nabídnout užitečnou rezervu, ale nekompatibilní snímací obvod, kladka, kabel nebo řídicí strategie mohou způsobit poruchu nabíjení nebo přetížit stávající spojení.

Zaručuje stejný vzor šroubů startéru správnou montáž?

Ne. Registr, délka nosu, počet zubů a rozteč pastorku, klidová poloha, hloubka záběru, rotace, takt elektromagnetu a vůle svorek se mohou za stejným zdánlivým vzorem šroubů lišit. Nejprve porovnejte nainstalované číslo a aplikaci prstencového zařízení a poté použijte měření jako potvrzení. Pokud se kandidát namontuje, ale produkuje abnormální hluk při záběru nebo omezený kontakt zubů, nepokračujte ve zkušebním roztáčení; zkontrolovat specifikovaný vztah zakázky a umístit součást do karantény, dokud nebude identita vyřešena.

Co by měl kupující dělat, když je původní štítek nečitelný?

Nevymýšlejte číslo z odlitku. Shromážděte údaje o motoru a vozidle nebo stroji, napětí elektrického systému, úplné fotografie, rozložení konektorů a svorek, měření montáže a pole startéru nebo alternátoru specifické pro aplikaci. Zkontrolujte záznamy o údržbě a autoritativní katalogy aplikací. Odlitek pouzdra může zúžit rodinu, ale může se objevit na několika hotových konfiguracích. Pokud důkazy stále vrací více než jednoho kandidáta, získejte místo schvalování podle vzhledu informace o ozubeném kole nebo zatížení potřebné k jejich rozlišení.

Může certifikát zkušebního stavu nahradit vstupní kontrolu?

Ne. Návazný certifikát podporuje pouze testovací podmínky a naměřené limity, které uvádí. Přijímací kontrola musí ještě potvrdit číslo dodavatele, množství, stav, štítek, držák, řemenici nebo pastorek, svorky, konektor, ochranný obal a požadovanou dokumentaci oproti schválenému vzorku. Certifikát musí identifikovat testovanou jednotku nebo šarži. Pokud její počet, datum, způsob nebo limity neodpovídají zásilce, umístěte položku do karantény a požádejte dodavatele o vyřešení mezery ve sledovatelnosti.

Jak by měl distributor kontrolovat schválené nahrazení?

Zaznamenejte si nainstalované nebo dřívější číslo, náhradní číslo, vydávající zdroj, datum revize, dotčené aplikace a každou uvedenou změnu konfigurace. Před vydáním nového čísla aktualizujte srovnávací list a přijímací kritéria. Pokud se změní požadavky na řemenici, svorku, držák, solenoid, software nebo adaptér, spusťte znovu dotčenou montáž a kontrolu funkčnosti. Úspěšné doručení předchozího čísla neschvaluje pozdější nahrazení a katalogové prohlášení by nemělo být rozšířeno nad rámec aplikací, které výslovně pokrývá.

Reference použité pro metodu párování

• Delco Remy , Starter a Alternátor Příručky literatury a aplikací.

• Delco Remy , Spec It Right Starter a průvodce Alternátor.

• Delco Remy , 39MT nový startovací produktový rekord.
