Calcul de la charge de l'alternateur pour les camions lourds : adapter la puissance à la demande électrique de la flotte

Un alternateur robuste doit être sélectionné à partir de la fonction électrique réelle du véhicule, et non à partir d'un simple total de fusibles ou de plaques signalétiques d'accessoires. Répertoriez les charges continues, les charges cycliques et les courtes pointes ; mesurer le courant représentatif au ralenti et au régime de fonctionnement ; tenir compte de la récupération de la batterie, de la température, du rapport de poulie et des ajouts futurs ; comparez ensuite la demande résultante avec la courbe de sortie de l'alternateur en fonction de la vitesse et de la température. L'unité choisie doit couvrir les pires conditions crédibles soutenues avec une réserve explicite tout en restant compatible mécaniquement et électroniquement.

Cette méthode est un cadre de planification et non une formule universelle. Les données du fabricant du véhicule, de l'alternateur et de la batterie régissent la sélection finale.

Définir les scénarios de fonctionnement

Scénarios distincts tels que la récupération au démarrage à froid, le ralenti nocturne, la livraison urbaine, la croisière sur autoroute, le fonctionnement de la prise de force, l'éclairage de secours, la réfrigération, les charges de couchettes et l'utilisation d'accessoires avec le moteur éteint. Une flotte peut avoir une puissance de croisière adéquate mais décharger les batteries pendant de longues périodes d'inactivité. Construisez le budget autour du scénario qui crée un risque soutenu, et non sur l’accessoire le plus important.

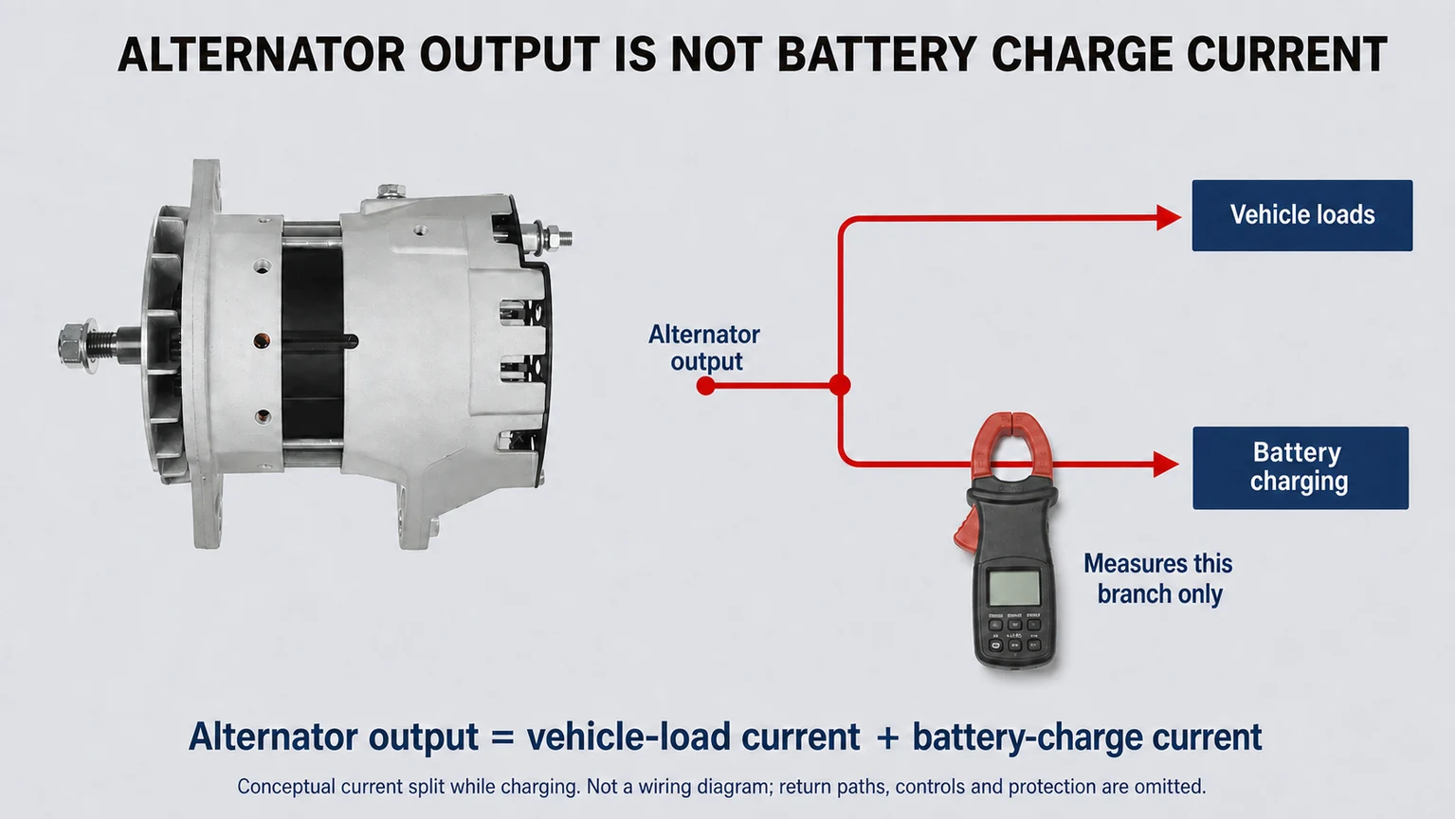

Mesurez la bonne branche. Le courant de charge de la batterie n’est pas le même que la puissance totale de l’alternateur ou la charge totale du véhicule.

Mesurer au lieu d'ajouter des valeurs nominales de fusible

Les valeurs des fusibles protègent les circuits et dépassent normalement le courant de fonctionnement. Les valeurs de la plaque signalétique peuvent décrire des conditions maximales, nominales ou de test. Utilisez une pince calibrée ou un shunt sur les branches identifiées et enregistrez le courant une fois le système stabilisé. Enregistrez le régime moteur, le régime de l'alternateur si disponible, la tension, l'état de la batterie, la température ambiante ou sous le capot et les charges actives.

Cartographier la limite de mesure

Tracez le chemin de charge depuis l'alternateur jusqu'aux jonctions, aux batteries et aux principales branches de charge. Indiquez où chaque lecture est prise. Les câbles parallèles, les parcs de batteries doubles, les isolateurs de batterie, les modules de distribution intelligents et les systèmes auxiliaires peuvent faire manquer une partie du courant à un emplacement de pince.

Utiliser des données de séries chronologiques pour les charges cycliques

Cycle des embrayages de climatisation, des ventilateurs électriques, des chauffages, des pompes et des dispositifs de post-traitement. Connectez-vous suffisamment longtemps pour capturer leurs périodes d'activation et de désactivation dans le scénario réel. Préservez à la fois la demande moyenne et la combinaison de pointe simultanée.

Construire le budget de charge

Pour chaque scénario, additionnez les charges continues représentatives et la contribution pondérée dans le temps des charges cycliques. Indiquez ensuite l'allocation de récupération de la batterie et réservez-la séparément. Garder ces couches visibles évite que la réserve soit comptée deux fois et rend les modifications accessoires ultérieures vérifiables.

Ne copiez pas d'exemples de valeurs dans les spécifications d'un véhicule. Le but du tableau est de montrer les champs de preuve et la structure arithmétique.

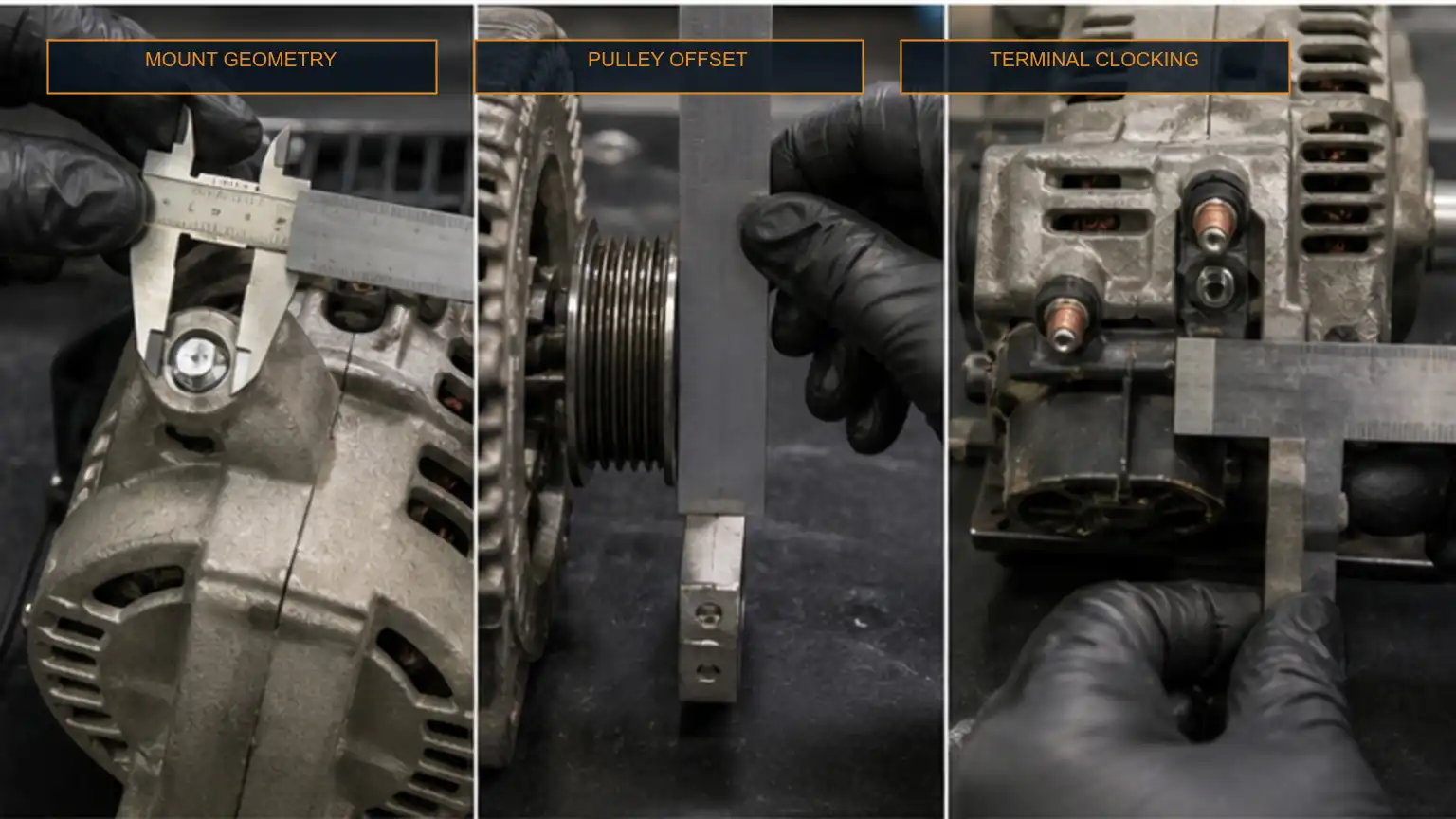

La capacité électrique n’autorise pas un remplacement. Les interfaces de montage, de poulie et de commande doivent également correspondre.

Comparez la demande avec la courbe de production

La puissance nominale de l'alternateur est normalement associée à des conditions de vitesse et de température définies. Obtenez la courbe de sortie approuvée et comparez le budget de charge à la vitesse de l'alternateur produite par chaque scénario de fonctionnement. Vérifiez les performances à chaud, pas seulement une évaluation sur banc froid. Si le véhicule passe des heures au ralenti, la puissance et le refroidissement au ralenti méritent plus de poids que l'intensité nominale maximale.

Tenir compte du rapport de poulie et des limites mécaniques

Calculez la vitesse de l'alternateur à partir du régime moteur et du rapport de poulie effectif en utilisant les diamètres approuvés. Confirmez la vitesse maximale de l'alternateur au régime moteur régulé, l'enroulement de la courroie, la capacité du tendeur, la charge des roulements, l'alignement et toute exigence de poulie unidirectionnelle. Changer la taille de la poulie pour améliorer le rendement au ralenti peut créer des problèmes de survitesse ou d'entraînement.

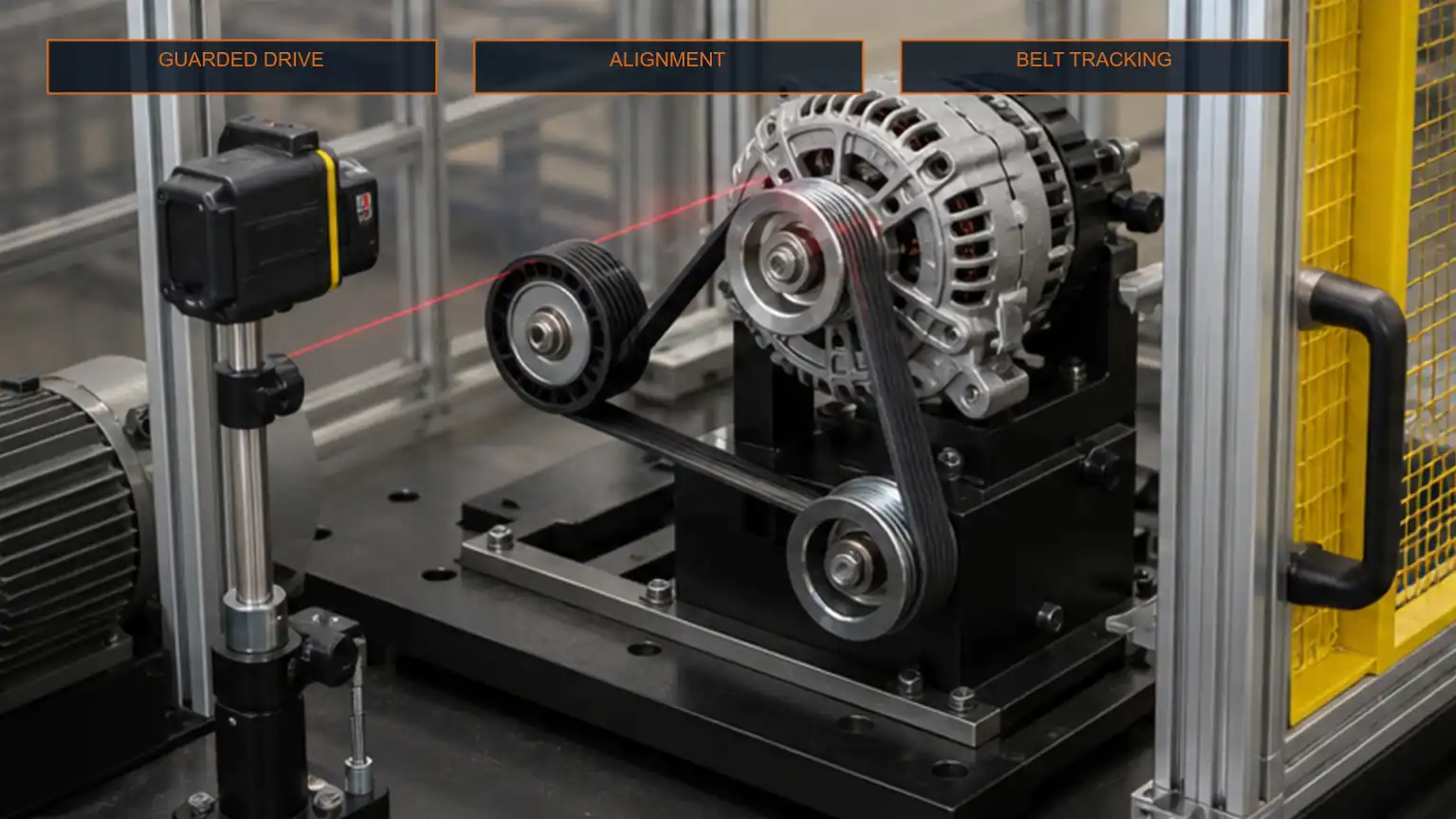

Une unité à rendement plus élevé nécessite toujours une vérification de la courroie, de l’alignement, de la température et du contrôle de charge.

Vérifier la compatibilité électrique et de contrôle

Confirmez la tension du système, la stratégie du régulateur, la détection à distance, les bornes de lampe ou de terrain, la communication réseau, la chimie de la batterie, la capacité du câble, la protection et le chemin de terre. Un remplacement avec une puissance théorique suffisante peut toujours sous-charger, surcharger ou déclencher des défauts si son interface de contrôle diffère.

Valider après l'installation

Répétez les scénarios prioritaires après l'installation. Enregistrez la tension et le courant aux mêmes points de mesure, l'état de la batterie, la vitesse, la température, le comportement de la courroie et l'état d'avertissement. Confirmez que les câbles et les bornes restent dans leurs limites de température et de chute de tension applicables. Le déblocage doit montrer que le véhicule répond à la charge définie sans cacher un problème de batterie, de câblage ou de commande.

Paquet RFQ pour un changement de capacité

• Etiquette alternateur existante, références et courbe de sortie si disponible

• Scénarios de véhicule, de moteur et de cycle de service avec journaux de charge mesurés

• Tension du système, type de batterie et architecture de contrôle de charge

• Montage, poulie, rotation, bornes, dégagement arrière et preuves de refroidissement

• Réserve requise, exemple de plan de test et enregistrement d'acceptation post-installation

Le Le guide de l'alternateur 24 volts couvre les commandes d'installation et d'interface. Les acheteurs peuvent consulter les disponibles alternateurs robustes avant d'envoyer le paquet complet de charge et d'installation.

Foire aux questions

Faut-il ajouter tous les calibres des fusibles ?

Non. Les valeurs nominales des fusibles sont des valeurs de protection et peuvent dépasser considérablement le courant simultané réel. Mesurer un fonctionnement représentatif.

Quelle quantité de réserve est suffisante ?

Il n’existe pas de pourcentage universel. Indiquez le temps d'inactivité de la flotte, la température, la récupération de la batterie, la croissance des accessoires et la tolérance au risque, puis validez par rapport à la courbe de sortie.

L’intensité nominale maximale est-elle suffisante pour la sélection ?

Non. La puissance au ralenti et à chaud, le rapport de poulie, la compatibilité des commandes, le câblage, le refroidissement et le montage mécanique sont tout aussi importants.
