Un nuovo fischio del turbo sotto carico è un motivo per ispezionare l'impianto dell'aria e di scarico, non un motivo automatico per sostituire il turbocompressore. La fuoriuscita dell'aria di sovralimentazione, una perdita di scarico pre-turbina, collegamenti allentati e danni al turbocompressore possono produrre sintomi sovrapposti. La distinzione utile deriva dall'individuazione della fonte e dal controllo del componente nelle condizioni corrette. Registra quando si verifica il suono, conserva tutte le informazioni diagnostiche correlate e organizza un'ispezione specifica del motore. Se si sospetta un contatto delle ruote, una grave perdita di olio o un altro avvertimento grave, interrompere la corsa diagnostica e seguire la procedura di sicurezza del produttore anziché tentare di riprodurre il rumore.
Questa guida è rivolta alle officine di flotte e agli acquirenti di ricambi per veicoli pesanti che gestiscono un fischio appena segnalato, soprattutto quando una richiesta di acquisto riporta già 'guasto del turbo'. Spiega quali risultati giustificano una riparazione del tubo, del giunto o del turbo completo. IL la categoria dei turbocompressori per carichi pesanti diventa rilevante una volta identificato un gruppo sostitutivo; una registrazione audio da sola non è una specifica sufficiente.
Sul lato aria, ispezionare il percorso che trasporta l'aria compressa dall'uscita del compressore verso il motore. Sul lato scarico distinguere i collegamenti prima della turbina da quelli dopo la stessa. Tali posizioni non sono intercambiabili e una nota di ispezione che dice solo 'perdita vicino al turbo' lascia irrisolto l'ambito della riparazione.
Zona da indagare |
Trovarlo aiuta a individuare il problema |
Ciò che tale constatazione non stabilisce |
|---|---|---|
Collegamento del tubo dell'aria di sovralimentazione, del tubo flessibile o del radiatore |
Danni o perdite localizzati dall'ispezione o dal test applicabile |
Se il gruppo rotante del turbo è sano |
Collegamento di scarico a monte della turbina |
Un difetto articolare e prove a sostegno di una perdita di gas di scarico |
Che una perdita d'aria di sovralimentazione è assente altrove |
Montaggio del turbocompressore |
Danno confermato alla ruota, contatto con l'alloggiamento o condizione non conforme alle specifiche valutata con il metodo corretto |
La causa del danno o il riferimento corretto per la sostituzione |
La tabella è una mappa di indagine, non una ricerca sintomo-parte. La guida alla diagnostica turbo di Garrett indirizza l'attenzione su tubazioni, staffe, connessioni e intercooler durante l'analisi del rumore. L'ispezione esterna è importante perché la sostituzione del turbo non riparerà una connessione che perde lasciata nel veicolo.
Utilizza nomi precisi nelle fotografie e negli ordini di lavoro. L'uscita del compressore trasporta l'aria compressa aspirata. L'ingresso della turbina riceve i gas di scarico. Chiamare entrambe le aree 'lato caldo' può indirizzare il team dei ricambi verso la guarnizione o il tubo sbagliato, in particolare quando le fotografie vengono scattate da lati diversi di un motore sconosciuto.

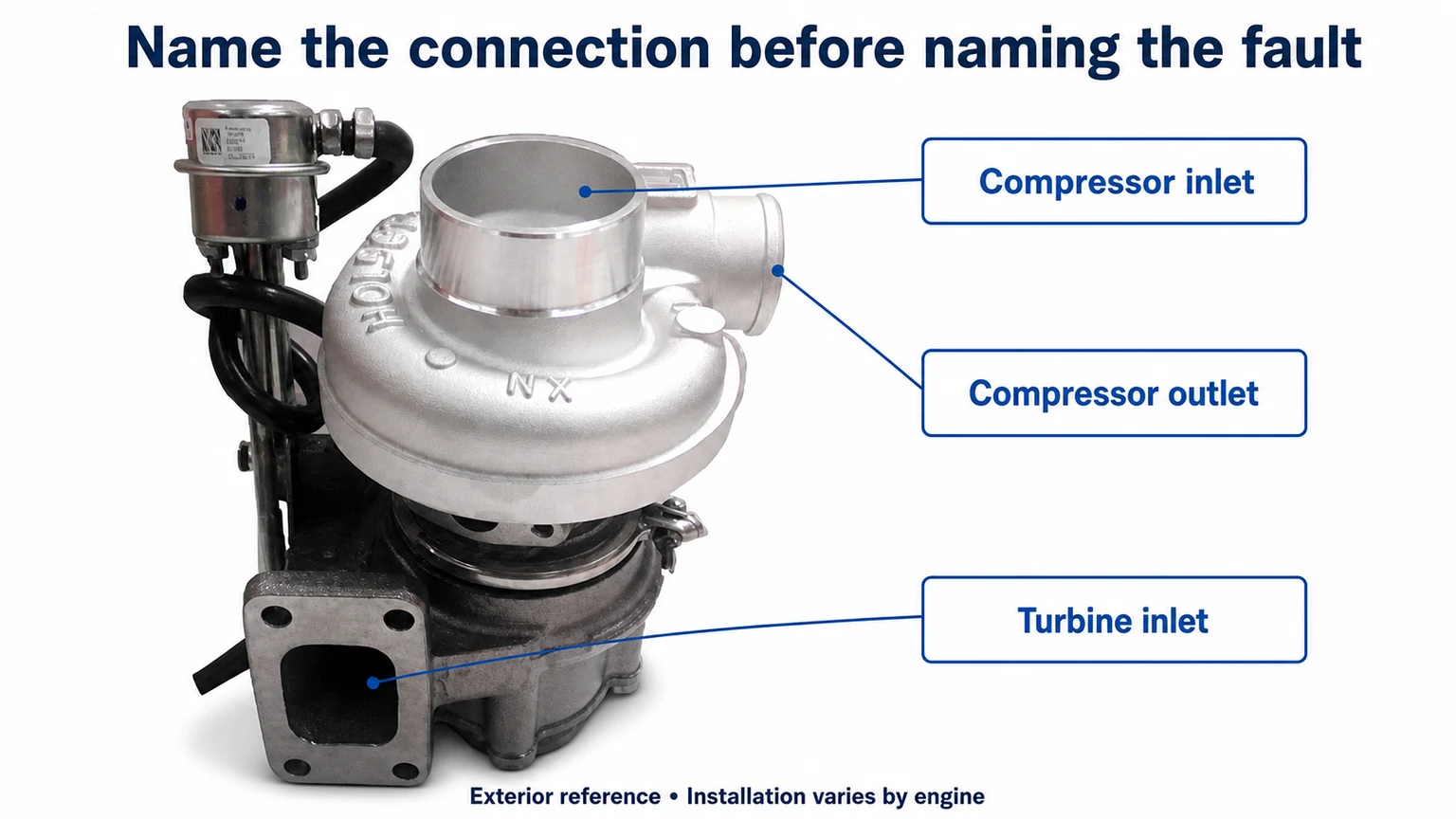

Solo riferimento a una posizione esterna. L'unità illustrata non rappresenta l'installazione di ogni motore né determina un guasto.
Descrivi cosa è cambiato e quando. 'Fischi in salita dopo la manutenzione dell'aspirazione' è più utile di 'il turbo suona male.' Registrare le condizioni operative al momento del reclamo, se è cambiata la potenza e se è apparso qualche avviso o codice diagnostico. Includono lavori recenti su tubi flessibili, filtri dell'aria, giunti di scarico o sul turbo stesso.
Separare le osservazioni dalle interpretazioni. Un conducente può segnalare con precisione un nuovo suono acuto senza essere in grado di identificarne la fonte. Un tecnico potrebbe sentire il suono vicino al turbo perché i tubi vicini lo trasmettono. Conservare tali osservazioni senza rietichettarle come cedimento dei cuscinetti prima dell'ispezione.
Un motore fermo e scarico non riproduce necessariamente il flusso d'aria, la pressione o la temperatura presenti al momento del reclamo. L'assenza del fischio in officina necessita quindi di contesto. Ciò non prova che un tubo tenga bene sotto carico o che il rapporto originale fosse sbagliato.
Qualsiasi ulteriore test operativo rientra nella procedura sicura dell'officina. Questo articolo non consiglia una corsa su strada ad alto carico per rendere più forte l'errore. Se la prova è autorizzata, registrare le condizioni e i dati rilevanti del motore in modo che un confronto successivo possa distinguere un cambiamento reale da un diverso punto di funzionamento.
Memorizzare il codice esatto e le informazioni associate prima di cancellarlo. Un codice di bassa potenza o relativo al controllo può guidare l'indagine, ma non è un ordine di acquisto per un turbocompressore. Chiedi cosa ha trovato la procedura diagnostica del codice, non solo se il codice era presente.
Con il motore spento, isolato e raffreddato in modo sicuro come richiesto, esaminare i collegamenti accessibili specificati nelle informazioni di servizio. Osservare insieme il tubo flessibile, il tubo di accoppiamento, la funzione di ritenzione, la posizione del morsetto e il supporto circostante. Sostituire un tubo visibilmente danneggiato senza affrontare una superficie di accoppiamento danneggiata o un problema di allineamento può lasciare la causa irrisolta.
La presenza di un morsetto non dimostra che sia posizionato correttamente o che il giunto sia riparabile. Viceversa non basta una macchia per dichiarare il giunto difettoso. Residui di olio, polvere e precedenti contaminazioni durante il servizio possono complicare il quadro. Registrare la posizione, ispezionare le parti effettive e, ove richiesto, confermare la perdita con un metodo appropriato.

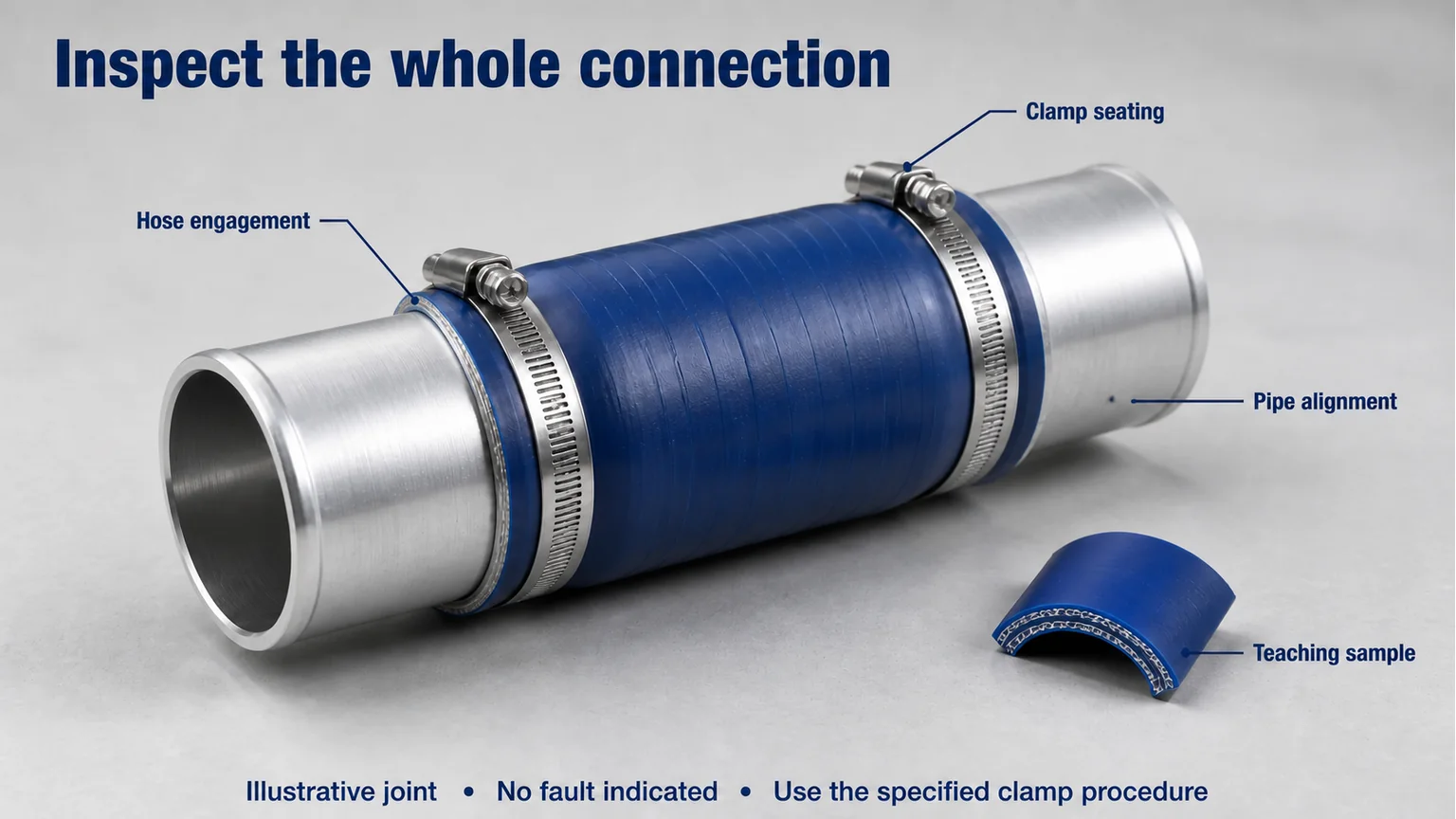

Le aree di ispezione sono illustrate senza contrassegnare una perdita artificiale o prescrivere una coppia di serraggio.
Prima di disturbare un giunto, fotografare la sua relazione installata quando è sicuro. Mantieni una visione più ampia che lo localizzi sul motore e una visione ravvicinata della funzione rilevante. L'immagine ritagliata di una fascetta può nascondere un tubo tirato lateralmente o un supporto mancante; una fotografia distante del motore può nascondere i dettagli che contano.
Sul lato scarico, preservare la distinzione tra macchia e perdita accertata. Annotare dove si trovano eventuali residui e ispezionare il giunto seguendo la procedura del motore. Non cercare una perdita di scarico calda a mani nude né improvvisare un test attorno a macchinari rotanti.
Chiedere quale sezione è stata isolata, come è stata sigillata e quale metodo approvato è stato utilizzato. Il test dell'intercooler rimosso non verifica automaticamente i tubi flessibili e i collegamenti del veicolo. Un test dell'intero percorso può includere percorsi aggiuntivi che devono essere compresi prima di interpretare una variazione di pressione.
La registrazione del test dovrebbe identificare il suo confine in un linguaggio semplice: ad esempio, uno specifico componente rimosso o la sezione tra due punti di connessione documentati. Dovrebbe inoltre conservare le condizioni di prova prescritte, l'osservazione effettiva e la posizione di qualsiasi difetto confermato. Senza questi dettagli, il 'test di tenuta boost superato' può significare cose diverse per persone diverse.

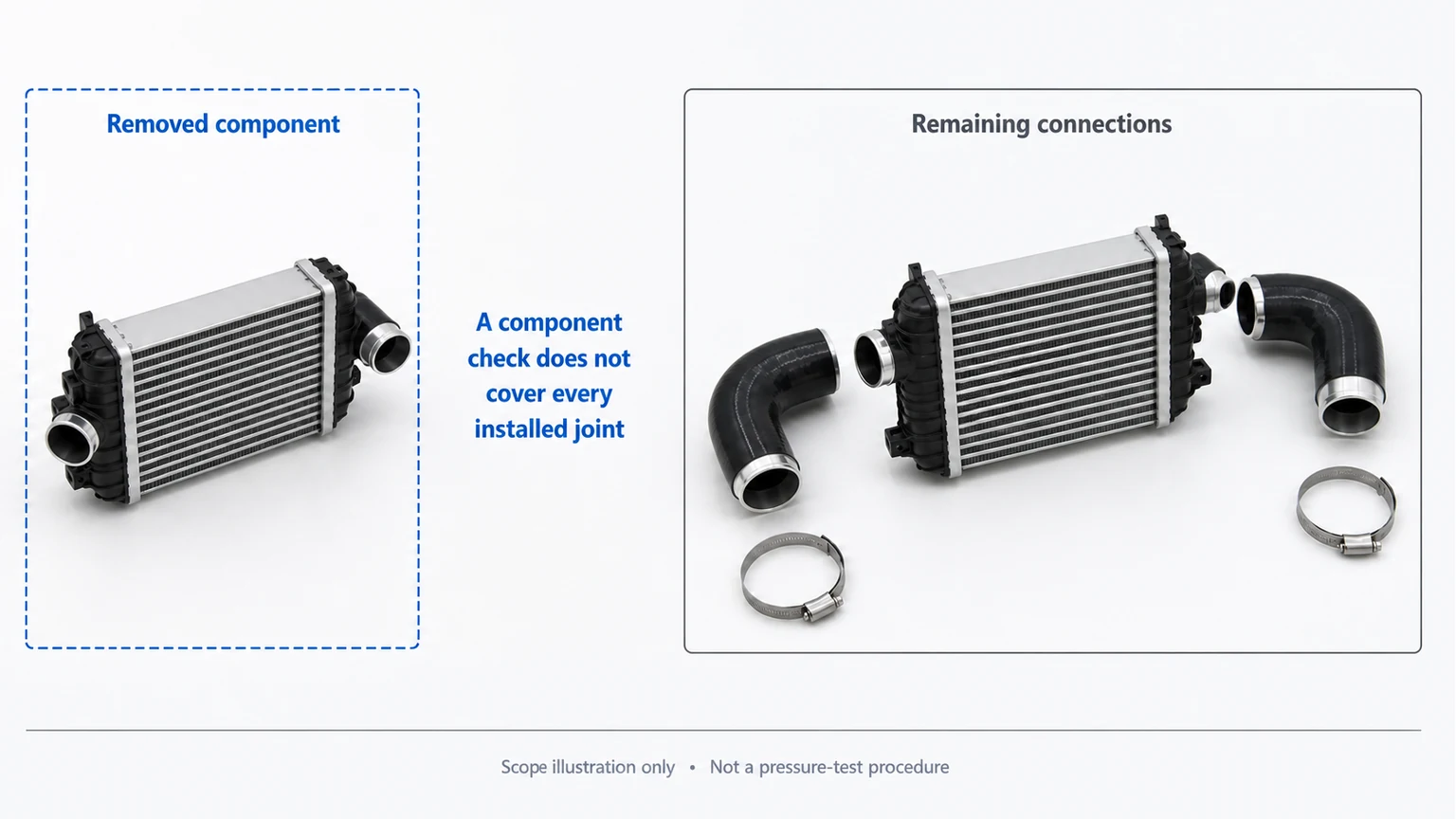

Confronto concettuale dell'ambito, non configurazione di test di pressione. Utilizzare l'attrezzatura, i limiti e la procedura di isolamento specificati per il motore o il componente.
Non adottare una pressione generica, un tempo di tenuta o una perdita accettabile da un altro motore. I limiti corretti dipendono da cosa viene testato e da come il produttore definisce il metodo. Un tappo improvvisato o una connessione non supportata possono creare un pericolo; l'officina deve utilizzare attrezzature idonee alla prova prescritta.
Una volta riparata la perdita, ripetere la verifica pertinente e valutare il reclamo originale alle condizioni autorizzate. Un giunto riparato e un rumore residuo non sono risultati contraddittori. Potrebbero esistere più difetti, quindi mantieni il primo risultato anziché scartarlo quando diventa evidente un altro problema.
IL Le linee guida Cummins/Holset per la diagnosi dei guasti del turbocompressore distinguono le perdite di aria o di gas pre-turbina dai danni che richiedono l'ispezione del turbo. Sottolineano inoltre che i giochi del rotore sono specifici del turbocompressore. Un movimento percepito con la mano o il confronto con un'altra unità non sostituiscono la valutazione specificata.
Se viene confermato un danno alla ruota, un contatto o un altro difetto interno, la domanda successiva è il motivo per cui si è verificato. Conservare i risultati e ispezionare i pertinenti sistemi a monte e a valle nell'ambito della procedura di servizio. Installare un sostituto prima di risolvere la causa può esporlo allo stesso problema.
La scelta tra un assemblaggio completo e una cartuccia è una decisione tecnica separata. UN Il confronto tra turbocompressore e nucleo turbo aiuta a definire l'ambito della fornitura, ma non autorizza il riutilizzo di alloggiamenti o controlli non valutati. Una cartuccia non sostituisce completamente ogni turbocompressore danneggiato e non si dovrebbe chiedere al fornitore di dedurre l'entità della riparazione effettuata dall'officina dalla descrizione del rumore.
Questa non è una guida per continuare a utilizzare il veicolo in caso di sospetto turbocompressore danneggiato, grave consumo di olio, contatto con le ruote, surriscaldamento o avviso di arresto del motore. Seguire la risposta del produttore e i requisiti di isolamento dell'officina. Non far girare la ruota con aria compressa, non smontare un sistema in funzione o disattivare i controlli di protezione per riprodurre un rumore.
L'articolo inoltre non fornisce raccomandazioni sull'aggiornamento del turbo, un limite di rumore universale o un intervallo di sostituzione. I sistemi di aspirazione e scarico modificati possono modificare il suono e il comportamento operativo; la loro approvazione e i requisiti diagnostici devono essere risolti separatamente.
La riparazione di un tubo o di un giunto necessita di una propria identificazione della parte; non dovrebbe essere convertito in un ordine turbo semplicemente perché il reclamo menzionava il turbo. Se è necessario un turbo completo, fornire l'identificazione del motore, il riferimento completo della targhetta del turbo, una visione chiara delle connessioni e l'ambito di assemblaggio richiesto. Indicare se fa parte della richiesta un attuatore o altro accessorio fornito.
Per l'approvvigionamento di flotte o distributori, chiedere a Elecdura di quotare il gruppo turbo identificato, la quantità e la destinazione della consegna . Includere la descrizione dell'officina del guasto confermato e qualsiasi domanda di identità irrisolta. Ciò consente di procedere al lavoro di abbinamento e preventivo senza presentare la disponibilità del fornitore come prova della diagnosi.
Una modifica della modalità di assunzione può alterare ciò che è udibile, ma i tempi non stabiliscono che il cambiamento sia innocuo. Verificare il corretto assemblaggio del filtro e dell'alloggiamento, i giunti danneggiati e tutte le istruzioni di servizio pertinenti. Confrontare la configurazione installata con quella approvata prima di accettare normalmente un nuovo suono. La stessa tempistica può aiutare anche ad individuare un problema di connessione introdotto durante il servizio; è un indizio utile, non un verdetto né contro il filtro né contro il turbo.
Una registrazione può documentare il reclamo e aiutare il workshop a comprenderne le tempistiche. La posizione del microfono, il controllo automatico del livello e il rumore circostante ne limitano tuttavia il valore diagnostico. Invialo con l'identificazione del motore e i risultati dell'ispezione anziché come unica base per una sostituzione. Un fornitore può aiutare a identificare la parte richiesta, ma un clip audio remoto non può stabilire il gioco delle ruote, un percorso dell'aria di sovralimentazione sigillato o le condizioni di un giunto di scarico.
Richiedere le istruzioni di reclamo applicabili prima di pulire, smontare o restituire l'unità. Conservare l'identificazione, il riferimento d'acquisto, la cronologia dell'installazione e dei guasti, nonché le fotografie dell'officina e i registri dei test. Mantenere identificabile l'assieme rimosso e documentare eventuali parti già danneggiate. Queste registrazioni aiutano il revisore a collegare il reclamo segnalato all'unità fornita e a valutare la sequenza dei guasti; non garantiscono l'accettazione. L'autorizzazione alla restituzione, l'imballaggio e le prove richieste per un reclamo dipendono dai termini effettivi del fornitore, non da un articolo diagnostico generico.
Non da solo. Un riferimento a una cartuccia descrive un ambito di fornitura diverso da un gruppo completo, di cui contano anche gli alloggiamenti, i collegamenti e le apparecchiature di controllo. Registrare l'identificazione completa dell'assieme e confrontare i componenti forniti per la sostituzione proposta con l'unità installata. Se la targhetta è illeggibile, fornire fotografie e identificazione del motore e lasciare la corrispondenza irrisolta finché non viene verificata. Un nucleo rotante simile non stabilisce che l'unità completa verrà montata, collegata o funzionerà correttamente su quel motore.
