Bir ağır hizmet klima sistemi şeması, soğutucu akışkanın nereye gittiğini, yüksek ve alçak basınç taraflarını hangi bileşenlerin ayırdığını ve ısının devreye nereden girip çıktığını göstermelidir. Bileşen adlarının listesi yeterli değildir. Geleneksel bir termal genleşme valfi sisteminde, soğutucu akışkan, valften önce bir alıcı-kurutucudan geçer. Geleneksel bir sabit delikli sistemde, akümülatör evaporatörden sonra kompresörden önce yer alır. Bunlar farklı düzenlerdir, her çizime eklenecek iki tank değil.
Aşağıdaki diyagramlar geleneksel mobil buhar sıkıştırmalı sistemlerdeki normal soğutma işlemini açıklamaktadır. Bunlar, hortumların sayfadaki konumlarına göre bağlanmasına yönelik talimatlar değil, kamyon, otobüs ve ekipman kabini klimasının anlaşılmasına yönelik işlevsel haritalardır. Gerçek bileşen konumları, kontrol stratejileri, soğutucu akışkan, yağlayıcı ve şarj miktarları, belirli araç veya ekipman dokümantasyonundan tanımlanmalıdır. Bir kabine ait şema, otomatik olarak yardımcı yataklı sistemi, çoklu evaporatör veriyolunu veya ters çevrilebilir ısı pompasını tanımlamaz.
Bir parça listesini yorumlamadan önce akış haritasını kullanın. Bir alıcı ve akümülatörün neden birbirinin yerine kullanılamayacağını, dört portlu genleşme valfi bloğunun neden yüksek ve alçak tarafları karıştırmadığını ve iki komşu ısı eşanjörünün neden farklı akışkanlar taşıyabildiğini açıklamaya yardımcı olur. Soğutucu servisi uygun ekipman ve eğitimli personel gerektirir. İçinden ne aktığını keşfetmek için bağlantı parçasını gevşetmeyin, koruyucu bir kontrolü atlamayın veya şarj işlemi olarak kavramsal bir diyagram kullanmayın.
Kompresör çıkışından başlayın ve kompresör emişine dönene kadar okları takip edin. Bu, ilgisiz bileşenlerin toplanması yerine tam bir devre oluşturur. Kompresör soğutucu akışkan basıncını yükseltir; genleşme cihazı, evaporatörden önce amaçlanan basınç düşüşünü oluşturur. Yoğuşturucu ve buharlaştırıcı ısıyı aktarır. Hortumlar ve borular bu işlevleri birbirine bağlar ancak motor, şasi ve kabin çevresinde çok farklı bir fiziksel rota izleyebilir.
Yüksek taraf ve alçak taraf, çalışan soğutma devresi içindeki konumları tanımlar. En yüksek ve en alçak monte edilen bileşenler anlamına gelmezler. Tavandaki bir kondansatör yüksek tarafa ait olabilirken, motorun yakınındaki bir kompresör fiziksel olarak onun altında yer alır. Bir emme hortumu, işlevini değiştirmeden yükselebilir, düşebilir ve bir tahliye hortumunun yanından geçebilir. Bir çizginin rolünü yüksekliğine, görünen çapına veya başka bir bileşene yakınlığına göre atamak yerine, çizginin her iki ucunu takip edin.
Eyalet etiketlerinin de dikkatli okunması gerekir. Yüksek basınçlı soğutucu her zaman buhar halinde değildir: Etkili yoğuşmanın ardından sıvı hattı yüksek basınçlı sıvıyı taşır. Düşük basınçlı soğutucu her zaman tamamen buhar değildir: genleşmenin hemen ardından buharlaştırıcıya bir sıvı-buhar karışımı girer. Basınç bölgesi ve fiziksel durum ayrı açıklamalardır. Kompresörün zarar verici bir sıvı birikintisi yerine buhar alması amaçlanırken, evaporatörün neden ısıyı emebildiğini anlamak için her ikisine de ihtiyaç vardır.
Normal akışlı bir illüstrasyon, çalışan bir aracın etiketlenen her koşulu yerine getirdiğini gösteren bir sertifika değil, açıklayıcı bir temel çizgidir. Başlatma, yük değiştirme, arıza veya kapatma sırasında gerçek dağıtım farklı olabilir. Çizim, her bir bileşenin neyi başarmayı amaçladığını ve teknisyenin bir tutarsızlığı nerede araştıracağını tanımlar. Hattın renginden doğru basıncı belirlemez veya sistemin doğru soğutucu kütlesini içerdiğini kanıtlamaz.
Termal genleşme valfi düzeninde kompresör, emme bağlantısı yoluyla düşük basınçlı soğutucu buharını alır. Mekanik veya elektrik girişi, sıkıştırmayı tahrik eder ve daha yüksek basınçlı, daha sıcak buhar, boşaltma bağlantısından çıkar. Kompresör kendi başına sıvı soğutucu akışkan üretmez. Basınç artışı, soğutucunun ısıyı reddetmesine ve kondenserde belirlenen koşullar altında yoğunlaşmasına olanak tanır. Tek başına çalışan bir kasnak, kompresörün gerektiği gibi çalıştırıldığını veya pompalandığını kanıtlamaz.
Boşaltma hattı buharı kondansatöre taşır. Orada ısı soğutucu akışkandan dış havaya geçer. Soğutucu akışkan ilk önce yoğunlaşma durumunun üzerindeki aşırı sıcaklığı kaybeder, daha sonra daha fazla ısının uzaklaştırılmasıyla buhardan sıvıya dönüşür. Tasarıma ve çalışma koşuluna bağlı olarak sıvı ayrılmadan önce daha da soğutulabilir. Basitleştirilmiş bir şemada tek bir kondansatör sembolü kullanılmasına rağmen, bu işlemler tek bir ısı eşanjöründe gerçekleşir.
Sıvı daha sonra geleneksel ayrı alıcı düzenlemesinde alıcı-kurutucudan geçer. Alıcı, sıvı depolama ve ayırma sağlarken, kurutucu ve filtreleme işlevleri nem ve kirlenmenin kontrol edilmesine yardımcı olur. Sıvı beslemesi genleşme valfine devam eder. Bu konum önemlidir: Alıcı, yoğunlaşma ve genişleme arasında, yüksek taraftadır. Sıvı taşınmasını evaporatörün geri dönüş akışından ayırmak için kullanılan bileşen değildir.
TXV'de soğutucu, düşük basınçlı evaporatör devresine ölçülür. Basınç düştükçe sıvının bir kısmı buhara dönüşür; bu nedenle giren akışın soğuk sıvıyla dolu bir borudan ziyade düşük basınçlı bir karışım olarak tanımlanması daha iyidir. Kabin havasından gelen ısı, çekirdekte daha fazla buharlaşmayı destekler. Evaporatörden çıkan buhar, emme yolu boyunca kompresöre geri dönerek döngüyü tamamlar.
Sanden'in Klima Kompresör Kılavuzu ve Pratik İpuçları bu kompresör-kondenser-alıcı/kurutucu-TXV-evaporatör düzenlemesini içerir. Buradaki çizim, araç montaj çiziminin bir kopyası değil, orijinal bir işlevsel yorumdur. Gerçek sistemler alıcıyı başka bir düzeneğe entegre edebilir ve farklı bir kompresör tahriki kullanabilir, ancak bu değişiklikler sıvı depolama fonksiyonunun emme hattına taşınmasını haklı çıkarmaz.

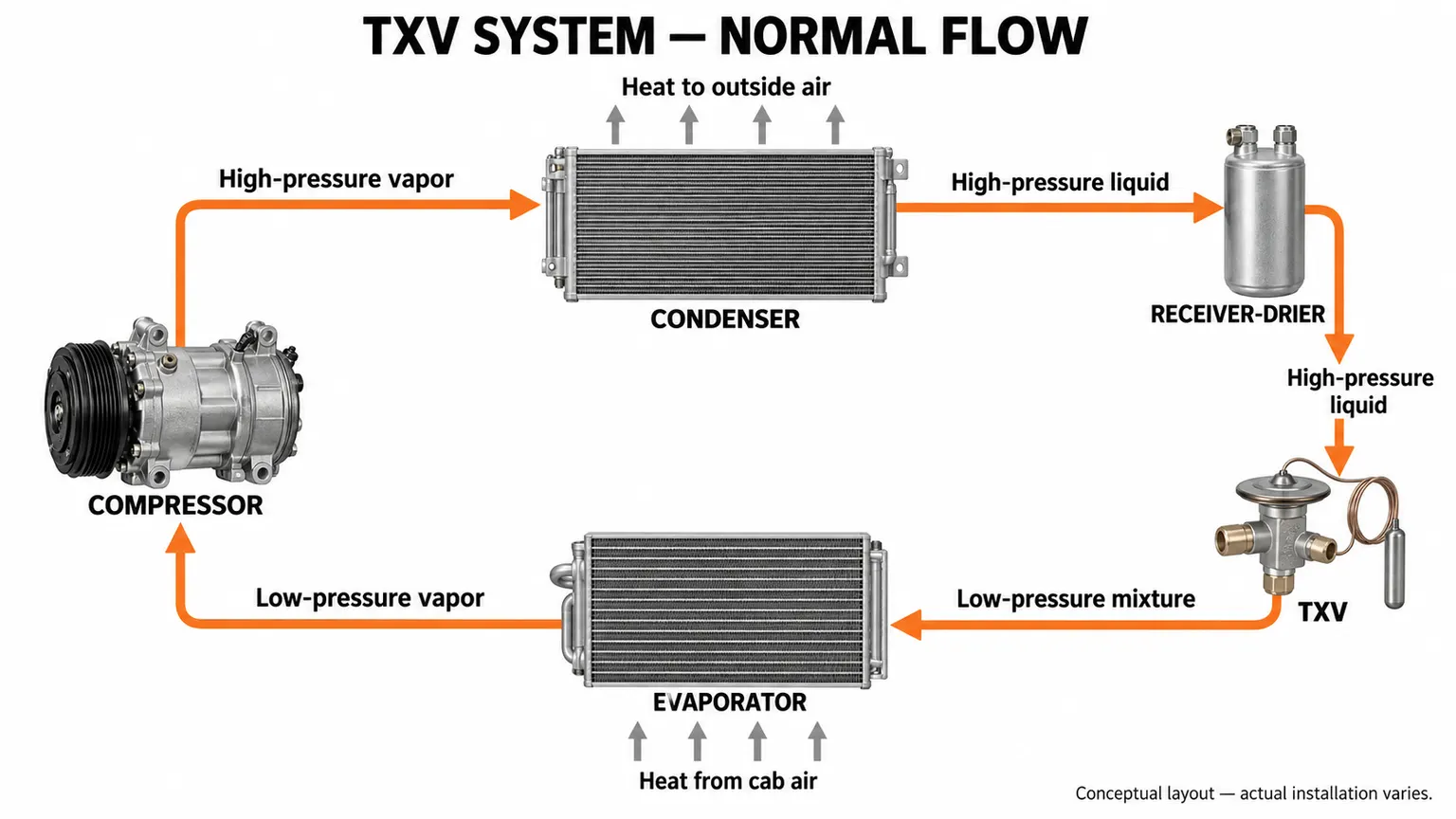

Şekil - Normal TXV akışı: alıcı-kurutucu, ölçüm cihazını yüksek tarafta besler. Bileşen simgeleri hortum bağlantı noktası yönünü veya sensör kurulumunu değil işlevleri gösterir.
Sabit delikli bir devre kompresörü, kondansatörü ve evaporatörü korur, ancak soğutucu akışkanın evaporatöre nasıl kabul edildiğini ve geri dönüş akışının nasıl yönetildiğini değiştirir. Yoğunlaştırıcıdan sonra yüksek basınçlı sıvı sabit bir kısıtlamaya ulaşır. Delik, bir TXV'nin yaptığı gibi evaporatör-çıkış aşırı ısınmasına yanıt olarak açıklığını sürekli olarak değiştirmez. Akış hâlâ içindeki koşullara bağlıdır; Sabit açıklık, her çalışma koşulunda sabit soğutucu akışkan kütle akışı anlamına gelmez.
Genişletilmiş sıvı-buhar karışımı evaporatöre girerek kabin havasındaki ısıyı emer. Yüke ve çalışma aralığına bağlı olarak evaporatörden çıkan akışta bir miktar sıvı kalabilir. Akümülatör, sıvıyı buhar kaynağından ayırmak için kompresör emişinden önce bu dönüş yoluna yerleştirilir. Konumu, ilk diyagramdaki yüksek taraf alıcısından belirleyici görsel farktır.
DENSO'nun alıcı-kurutucu kılavuzu, yüksek basınçlı alıcıyı düşük basınçlı akümülatörden açıkça ayırır. Alıcı, sıvı kaynağını desteklemek için gazı ayırır; akümülatör, kompresöre gaz beslemesini desteklemek için sıvıyı ayırır. Her ikisinin de depolama, kurutma ve filtreleme işlevleri olabilir ancak konumları ve aşama yönetimi amaçları farklıdır. 'Kurutucu' gibi paylaşılan kelimeler, onları birbirinin yerine geçebilecek birer düzenek haline getirmez.
CCOT, bisiklet-debriyaj orifis-boru sistemi anlamına gelir. Bu ad, ölçüm düzenlemesi ve kompresör çevrim stratejisinin belirli bir kombinasyonunu tanımlar. Bir delikli tüpün belirlenmesi, okuyucunun her sabit delikli uygulamanın tam olarak aynı anahtar konumunu, devreye girme davranışını veya kompresör kontrolünü kullandığını varsaymasına yol açmamalıdır. Aracın devre ve kontrol bilgileri bu detayları belirler. Benzer şekilde, bir TXV sistemi kompresör çevrimini kullanabilir; kavramanın varlığı tek başına ölçüm cihazını tanımlamaz.
Akümülatör, devreyi aşırı şarj etme veya sıvı geri dönüş sorunlarını göz ardı etme lisansı değildir. İç düzenlemesi ve yağ geri dönüş hükümleri özel bileşen tasarımına aittir. Basitleştirilmiş kap sembolü bu iç geçitleri göstermez ve yedek parçanın yönünü veya kapasitesini belirleyemez. Gerçek bir sistemi takip ederken, görünür borulardan herhangi birinin birbirinin yerine geçebileceğini varsaymak yerine, onaylanmış bilgilere göre evaporatörden gelen girişi ve kompresör emme yönündeki çıkışı tanımlayın.

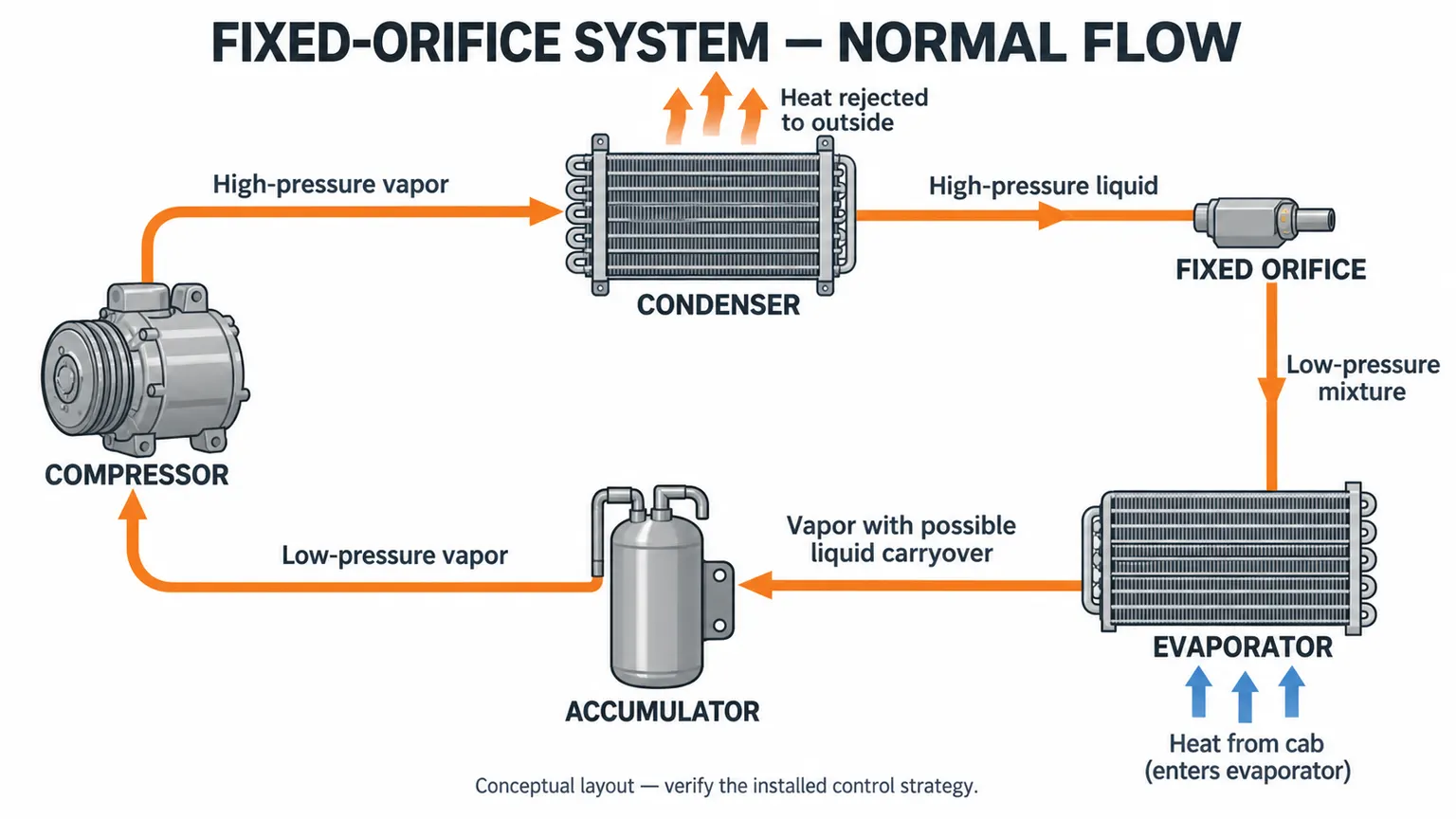

Şekil - Sabit delikli akış: akümülatör alt taraftaki dönüşü yönetir. Bu devre, TXV örneğinde gösterilen ayrı yüksek taraf alıcısını içermez.
Kutu tipi genleşme valfi, alıcının yalnızca girişi ve çıkışı olan küçük bir cihaz beklediği durumlarda kafa karıştırıcı olabilir. Muhafazası, hem buharlaştırıcıya ölçülü besleme geçişini hem de buharlaştırıcıdan ayrı bir dönüş geçişini içerebilir. Dört bağlantının görülmesi, vananın yüksek basınçlı sıvıyı emme buharına karıştırdığı anlamına gelmez. İki pasaj farklı görevleri yerine getirir ve çizimde ayrı kalmalıdır.
Önce tedarik geçişini takip edin. Alıcıdan veya sıvı hattından gelen sıvı, ölçüm sınırlamasına ulaşır ve daha düşük basınç durumunda evaporatör girişine doğru ayrılır. Dönüş yolunu ayrı ayrı takip edin. Evaporatörden çıkan soğutucu akışkan, kompresör emişine giderken valf bloğunun diğer kısmından geçer. Bu geri dönüş akışı, vananın düzenleme mekanizması tarafından kullanılan buharlaştırıcı çıkış durumu hakkında bilgi sağlar.
DENSO kutu tipi vananın dahili sıcaklık algılamasını açıklar . , gaz halindeki soğutucu içinden geri dönerken İşlevsel bir şemanın, dönüş geçidi ile ölçüm mekanizması arasında algılama ilişkisini gösterebilmesinin nedeni budur. Kesikli algılama hattı başka bir hortum değildir ve geçitleri birleştiren bir soğutucu bypass değildir. Bir bilgi yolunu değişken bir yolla karıştırmak temelde yanlış bir sistem haritası üretir.
Diğer TXV tasarımları harici bir algılama ampulü kullanır ve harici bir ekolayzır bağlantısına sahip olabilir. Tam montaj ve algılama düzenlemeleri ilgili servis bilgilerini gerektirir. Kılcal borulu ve ampullü gevşek bir valfin fotoğrafı, bu parçaların kurulu sistemde nereye ait olduğunu göstermez. Tam döngü çizimindeki küçük TXV simgesi ölçüm fonksiyonunu temsil eder; bir ampulü yönlendirmek, bir bağlantı noktası seçmek veya bir alan ayarı çıkarımı yapmak için kullanılmamalıdır.
Aşağıdaki dört portlu çizimde cıvata aralığı, port çapları ve uygulamaya özel yönlendirme bilinçli olarak göz ardı edilmiştir. Kabine farklı şekilde monte edilen bir valf aynı işlevleri yerine getirebilir. Tersine, birbirine benzeyen iki bloğun farklı uygulama gereksinimleri olabilir. Alıcılar gerçek referansa ve onaylanmış uygulamaya ihtiyaç duyarken, teknisyenler tam muhafaza için fiziksel bağlantı şemasına ihtiyaç duyuyor. Her iki görev de tanıdık bir alüminyum bloğun tanınmasıyla tamamlanmaz.

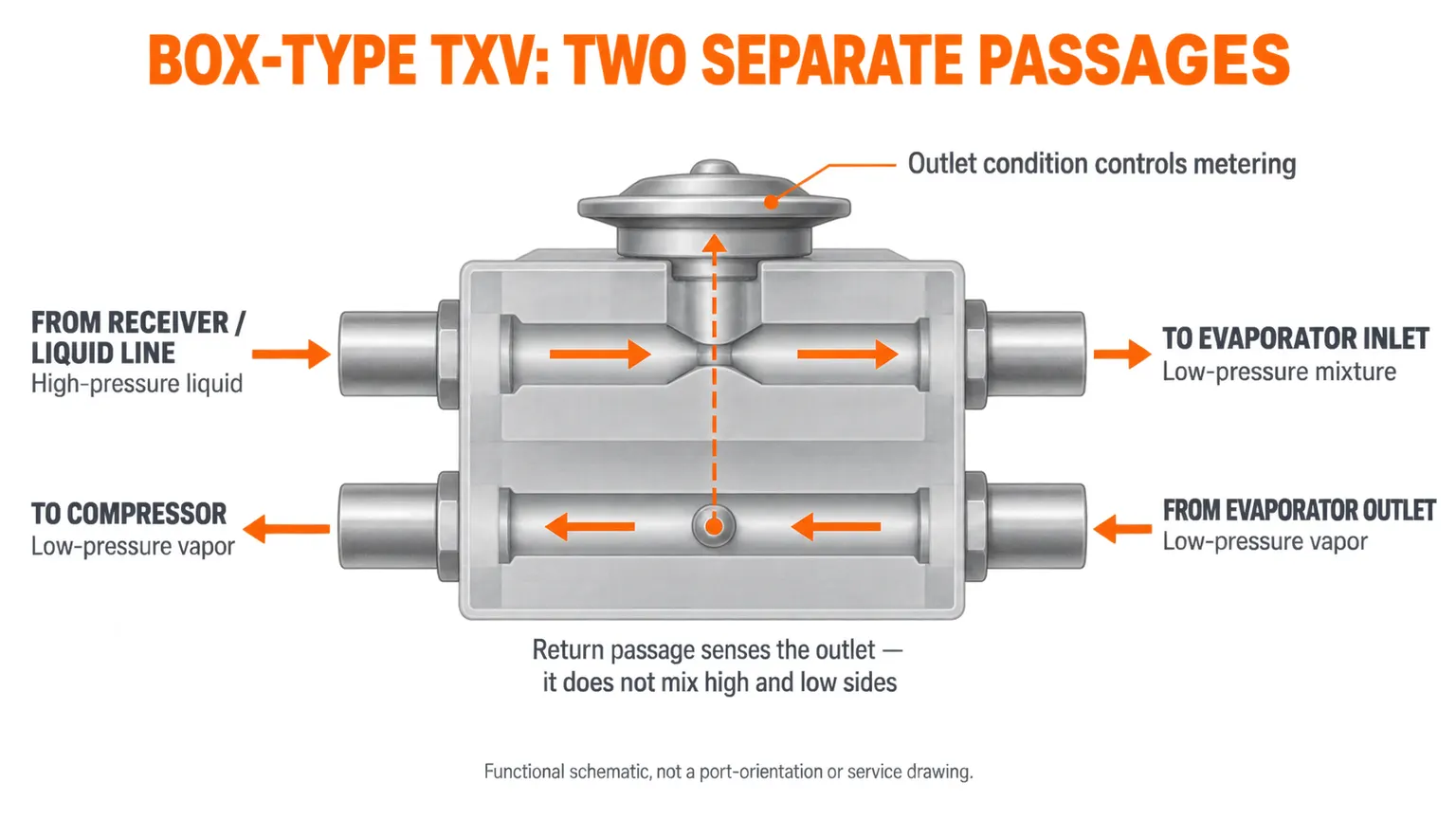

Şekil — Üst ve alt geçitler ayrıdır. Kesikli çizgi, soğutucu bağlantısını değil, kontrol bilgisini temsil eder; gerçek bağlantı noktası yönü uygulamaya özeldir.
Buharlaşma ve yoğunlaşma fiziksel durum değişiklikleridir. Evaporatörde sıvı haldeki soğutucu buhar haline gelerek ısıyı emer. Kondenserde buhar sıvı hale geçerken ısı açığa çıkar. Her iki olay da bir borunun soğuk, diğerinin sıcak olduğu söylenerek yeterince açıklanamaz. Durum değişikliği hem soğutucunun basıncına hem de sıcaklığına bağlıdır ve yararlı bir diyagram bu ilişkinin bilinçli olarak nerede kurulduğunu gösterir.
Kızgınlık, ilgili konumdaki basınca karşılık gelen doyma sıcaklığının üzerindeki buhar sıcaklığını tanımlar. Bu, borunun ele sıcak gelmesi gerektiği anlamına gelmez. Düşük sıcaklıktaki buhar, yerel doyma durumuna göre hala aşırı ısıtılabilir. Çıkış koşulu, bir TXV'nin evaporatör beslemesini düzenlemesine yardımcı olur, ancak kabul edilebilir değer ve ölçüm yöntemi, genel bir çizimden kopyalanacak evrensel ayarlar değildir.
Aşırı soğutma, ilgili basınca karşılık gelen doyma sıcaklığının altındaki sıvı sıcaklığını tanımlar. Bir sıvı hattı, yoğunlaşma durumuna göre aşırı soğutulurken çevredeki havayla karşılaştırıldığında hala sıcak olabilir. Terimin amacı, hattı kabin havalandırmasıyla karşılaştırmak değil, soğutucu akışkanın bu basınçta kaynama marjını tanımlamaktır. Bu nedenle sıcaklık tek başına bir bileşenin kendisine verilen işi ne kadar iyi yaptığını belirleyemez.
Danfoss, TXV düzenlemesini evaporatör çıkış sıcaklığı ve basıncı aracılığıyla açıklıyor . Genel soğutma tartışması, kamyona özgü bir valf ayarını veya kapalı bir otomotiv valfını ayarlama iznini değil, düzenleme ilkesini destekler. Prensipleri ve uygulama prosedürlerini ayrı tutun: aşırı ısınmayı anlamak faydalıdır; ilgisiz bir soğutma kurulumundan bir hedefin içe aktarılması değildir.
Bir diyagram okuyucusu için en faydalı sonuç, iki tarafın her birinin birden fazla durumu içermesidir. Kompresörün çıkışı yüksek basınçlı buhardır; aşağı akış sıvı hattı yüksek basınçlı sıvıdır. Evaporatör girişi düşük basınçlı bir karışımdır; geri dönüşünün sıkıştırmadan önce buhar haline gelmesi amaçlanmaktadır. Yüksek taraftaki 'gaz'ın tamamını veya düşük taraftaki 'sıvı'nın tamamını işaretlemek, diyagramın açıklaması gereken geçişleri ortadan kaldırır.
Her TXV kurulumunda açıkça görülebilen bağımsız bir alıcı kutusu yoktur. Bazı kondansatör tasarımları, alıcı-kurutucu fonksiyonunu bir yan düzeneğe veya modülatöre dahil eder. Bu nedenle bir parça fotoğrafı yalnızca bir yoğunlaştırıcıyı ve ona bağlı odayı gösterebilirken işlevsel diyagram hala sıvı depolama ve kurutmayı içerir. Harici bir kutunun bulunmaması, aracın bir akümülatör kullandığı veya bir bileşenin çıkarıldığı sonucuna varmak için yeterli değildir.
DENSO'nun aşırı soğutma-yoğunlaştırıcı açıklaması, bir yoğunlaştırma alanını, bir alt aşırı soğutma alanını ve entegre bir alıcı-kurutucu fonksiyonunu açıklamaktadır. Aynı zamanda, değiştirilebilir filtre elemanlarına sahip uygulamaları, farklı bir değiştirme kapsamı gerektiren kapalı düzenlemelerden de ayırır. Bu mimari bir örnektir, her ağır hizmet kondansatörün bu yapıyı kullandığı iddiası değildir. Gerçek ekipman kataloğu, servis öğesinin kartuş mu, alıcı tertibatı mı yoksa kondansatör mü olduğunu belirler.
Böyle bir sisteme açıklama eklerken entegre fonksiyonları bir montaj sınırının içine çizin. Bu, satın alma ünitesinin çeşitli fonksiyonları birleştirebileceğini gösterirken soğutucu akışını anlaşılır tutar. Makinenin basitleştirilmiş bir eğitim şemasına benzemesi için ikinci bir harici alıcı eklemeyin. Aynı şekilde, genel bir yedek kondansatörün gerekli kurutma elemanını içerdiğini, sırf sökülen düzenek içerdiği için varsaymayın.
Aynı ayrım yanıltıcı bir çek tahsilinin önlenmesine de yardımcı olur. Yalnızca genel çekirdek boyutunu ve boru konumunu karşılaştıran bir alıcı, yedek parçanın kullanışlı bir modülatör, kapalı bir oda veya karşılık gelen bir kurutma işlevi içerip içermediğini gözden kaçırabilir. Diyagram alıcıya hangi işlevin korunması gerektiğini anlatır; Onaylanan parça spesifikasyonu bu fonksiyonun fiziksel olarak nasıl uygulandığını belirler. Montaj sınırı bir uygulama veya revizyon boyunca değiştiğinde her ikisi de gereklidir.
Bir ağır hizmet ön uç soğutma paketi, klima kondansatörünü motor radyatörünün ve diğer ısı eşanjörlerinin yanına veya önüne yerleştirebilir. Yakınlıkları, akışkan bir devreyi paylaştıkları anlamına gelmez. Kondenser soğutucu akışkan taşır. Motor radyatörü motor soğutucusunu taşır. Bir şarj havası soğutucusu, giriş havasını taşır. Dış hava birkaç çekirdekten sırayla geçebilirken bu çekirdeklerin içindeki sıvılar ayrı kalır.
Dış hava yolunu soğutucu döngüsünden farklı bir çizgi stiliyle çizin. Amacı, başka bir soğutucu akışkanın geri dönüşünü değil, ısı reddini ve hava akışına bağımlılığı göstermektir. Kirli veya tıkalı bir soğutma paketi, kondansatörün ısıyı reddetme yeteneğini etkileyebilir, ancak çözüm yalnızca kondansatörün diyagramda nerede göründüğüne göre belirlenmez. Gerçek fan düzeni, kanallar ve ekipmanın durumu kendi muayenesini gerektirir.
Kabinin içindeki üfleyici, havayı evaporatör boyunca ve HVAC muhafazası boyunca hareket ettirir. Hava, soğutucu borularının içinden geçmez. Nem, nemli kabin havasından soğuk evaporatör yüzeyine yoğunlaşabilir ve bir drenaj yoluyla dışarı çıkabilir. Toplanan su hava tarafı prosesine aittir; sıvı soğutucunun evaporatörden boşaltılması gerektiğine dair bir kanıt değildir. Yolları ayrı tutmak, basit bir gösterimin güvenli olmayan servis eylemlerini ima etmesini önler.
Bir ısıtıcı peteği ve karışım düzenlemesi, temel soğutma döngüsünü değiştirmeden bina sakinlerine verilen havayı değiştirebilir. Soğutma sıvısı tarafı ve hava kapıları bu nedenle daha geniş bir HVAC şemasına aittir ancak soğutucu devresine eklenmemelidirler. Bileşen alıcısı için bu ayrım, neden doğru kompresörün konfor sisteminin yalnızca bir parçası olduğunu ve çıkış havası şikayetinin neden tek başına bir soğutucu bileşeni tanımlamadığını açıklamaktadır.
Geniş soğutma döngüsü işlevleri, R134a ve R1234yf sistemlerinde benzer görünebilir ancak paylaşılan bir akış dizisi, bileşenlerin değiştirilebilirliğini sağlamaz. Soğutucu akışkan kimliği uygulama kaydına, kompresör teknik özelliklerine, genişletme cihazı seçimine ve servis ekipmanı gereksinimlerine bağlı kalmalıdır. Yalnızca 'kamyon kliması' başlıklı diyagramda, sipariş onaylanmadan önce önemli olan bilgiler eksik.
Somut bir ağır ticari örnek şu şekilde ortaya çıkıyor: DENSO'nun 2024 ağır hizmet ticari araç kataloğu : DEV12003 genleşme valfi listesi, belirli Iveco Stralis uygulamaları ve bir R134A beyanıyla ilişkilidir. Bu, sınırlı bir katalog ilişkisidir; her Stralis çeşidi veya başka bir soğutucu akışkan için onay değildir. Tam girişteki model, motor, tarih ve referans bilgileri hala önemlidir.
Buna karşılık, 999456 genleşme valfi için resmi Nissens listesi, R1234yf ve ön ve arka klima uygulama koşulunu beyan eder. Burada DENSO valfinin yerine veya ağır kamyon tavsiyesi olarak sunulmamaktadır. İki gerçek bileşen kaydı bu noktayı göstermektedir: 'genleşme valfi' bir fonksiyondur, satın alınabilir bir valf ayrıca özel bir uygulama ve soğutucu beyanı da taşır.
Bir soğutucuyla kullanılan her bileşenin diğeriyle uyumsuz olması gerektiği sonucunu çıkarmayın; bazı üreticiler belirli ürünleri birden fazla kullanım için onaylamaktadır. Aynı şekilde, görünümden veya benzer basınç-sıcaklık eğrisinden uyumluluk sonucunu çıkarmayın. Desteklenen yanıt, kompresör ve onaylı yağlayıcı dahil olmak üzere tam parçaya ve sisteme aittir. Genel bir soğutucu etiketi, bileşen düzeyindeki bu sorunları çözemez ve bir parça sayacı, varsayıma dayalı bir iyileştirme oluşturmamalıdır.
Bu diyagramlar R744 servis diyagramları değildir. Karbondioksit sistemleri farklı basınç rejimleri ve transkritik ısı atma davranışı ile çalışabilirken, ısı pompası sistemleri ek vanalar ve farklı çalışma yolları kullanabilir. R744 ısı değiştiricisini her çalışma modunda kondenser olarak adlandırmak veya mimarisini kontrol etmeden resimdeki alıcı düzenini aktarmak yanıltıcı olacaktır. Bu geleneksel soğutma döngüsü haritasını kapsamının ötesine taşımak yerine, bu farklı sistemi tanımlayın ve kendi belgelerini edinin.
Yüksek taraftaki bir servis bağlantısı, yüksek basınç yolundaki belirli bir konuma aittir ve alçak taraftaki bir bağlantı, alçak basınç yolundaki belirli bir konuma aittir. Fiziksel yerleşimleri farklılık gösterir. Kompresörün yanına takılan bir gösterge ve evaporatörün yanında alınan sıcaklık değeri aynı yerel koşulun otomatik olarak ölçümü değildir. Uzun çizgiler ve çalışma basıncı kayıpları, okumaların yorumlanmasında konumu önemli hale getirir.
Bir çalışma şeması üzerinde, gerçek servis bağlantı noktası konumunu ve herhangi bir sıcaklık algılama noktasını ayrı ayrı işaretleyin. Bir noktanın tartışılan bileşenden önce mi yoksa sonra mı olduğunu kaydedin. Bu, en yakın uygun sembolün yanına bir basınç değeri yazmaktan daha bilgilendiricidir. Ayrıca okuyucunun, yüksek taraf portunun her zaman kondansatörün aşağı akışında olduğunu veya her düşük taraf okumasının bir evaporatör-çıkış ölçümü olduğunu varsaymasını da önler.
Kompresör durdurulduğunda basınçlar dengeye doğru hareket edebilir. Bu nedenle durdurulmuş bir sistem okuması, stabilize edilmiş bir çalışma okumasından farklı bir soruyu yanıtlar. Çalışan döngü diyagramında gösterilen normal yüksek-düşük basınç ayrımını göstermez. Tersine, kompresör hacmini değiştirmek veya döngüyü değiştirmek, gösterge tarafından gösterilen bileşenin arızalı olduğunu kanıtlamadan çalışma gözlemini değiştirebilir.
Bu makale kasıtlı olarak hiçbir evrensel basınç veya sıcaklık hedefi sağlamamaktadır. Bunlar tanımlanan soğutucuyu, ortam koşullarını, kontrol durumunu ve geçerli prosedürü gerektirir. Tanılama iş akışı için sitenin emme ve basma basıncı teşhis kılavuzu . Mevcut diyagramın rolü, ayrı teşhis incelemesinin yerini almak değil, bu ölçümler yorumlanmadan önce konumları ve işlevleri açık tutmaktır.
Bir otobüs veya kamyonda, ortak bir soğutma sistemi tarafından beslenen birden fazla evaporatör bulunabilir. Geleneksel bir paralel düzenlemede, sıvı beslemesi, her bir buharlaştırıcının o dal için belirlenen ölçüm düzenlemesini aldığı ve emmenin tasarlanan geri dönüş yollarından geri döndüğü dallara bölünebilir. Çizim, bölme ve birleştirmenin nerede gerçekleştiğini göstermelidir. Bir kompresörün yanına çekilen iki evaporatörün bağlantıları açıklanmadıkça eksiktir.
Arka evaporatörün varlığı, otomatik olarak başka bir kompresörün, kondansatörün veya bağımsız soğutucu şarjının olduğu anlamına gelmez. Bunun tersine, yardımcı bir elektrikli yataklı kabin sistemi, motor tahrikli devrenin bir kolu olmaktan ziyade bağımsız olabilir. Alıcı, bir bileşeni sipariş etmeden veya bir semptomu yorumlamadan önce gerçekte hangi düzenlemenin kurulduğunu belirlemelidir. Kabin hava kanalı bağlantısı, iki soğutma ünitesinin soğutucu akışkanı paylaştığını kanıtlamaz.
Ön çıkışın soğurken arka çıkışın sıcak kaldığı varsayımsal bir otobüs düşünün. Gözlem, paylaşılan kompresörün araştırılacak tek yer olmadığını gösteriyor; arka hava yolu, branşman ölçümü ve kontroller de önemlidir. Arızalı bir arka valfi tek başına tanımlamaz. Diyagramın katkısı, ortak ve şubeye özgü işlevlerin ortaya çıkarılmasıdır; böylece teknisyen, varsayılan olarak ortak bir bileşeni değiştirmek yerine uygun sonraki incelemeyi seçebilir.
Uzun hortumlar ve birden fazla buharlaştırıcı, yağ hesaplaması ve şarjı için gereken servis bilgilerini de etkiler. Tek evaporatör çizimini çekirdek sayısıyla çarparak şarjı hesaplamayın. Gerçek sistem özelliklerini ve gerçekleştirilen işi kullanın. Ayrı bileşen değişiminden sonra yağ dengeleme kılavuzu bu servis kararını ele alır; akış şeması, hangi bileşenlerin ve dalların servis verilen sisteme ait olduğunu basitçe tanımlar.
Soğutucuyu bir sonraki bileşene taşımadan, bir soğutucu bileşeninin yanında bir basınç sensörü, kavrama teli veya kompresör kontrol bağlantısı görünebilir. Birleşik çizimde akışkan borularını, elektrik kablolarını ve algılama ilişkilerini ayırt etmek için açık bir açıklama kullanılmalıdır. Kontrolöre bağlı bir basınç sensörü yüksek taraftan başka bir çıkış değildir. Sinyali kompresör çalışmasını veya fan talebini etkileyebilir ancak bu bilgi yolu, sıvı döngüsündeki kondansatörün veya genleşme cihazının yerini almaz.
Bu, motorla çalışan bir kompresör ile elektrikle çalışan bir kompresör karşılaştırıldığında önemlidir. Şaft gücünün kaynağı ve kontrol düzeni değişirken temel soğutma döngüsü fonksiyonları tanınabilir durumda kalabilir. Soğutucu devresine elektrik kablosu eklemeyin veya kabin anahtarı açıkken elektrikli kompresörün çalıştığını varsaymayın. Gerçek etkinleştirme koşulları ve koruma mantığı, ekipmanın elektrik belgelerine aittir. Yüksek gerilim ekipmanı aynı zamanda belirtilen izolasyon ve güvenli çalışma prosedürünü de gerektirir; normal akış diyagramı bu bağlantıları araştırmak için hiçbir yetki sağlamaz.
Pratik açıklamalı bir çizim için kompresörün sıvı girişini ve çıkışını akış haritası üzerinde etiketleyin, ardından kontrol tanımlaması için ayrı konnektöre veya kablolama çizimine bakın. Bu, parça iletişiminin kesin olmasını sağlar: bir emme bağlantısı, bir kavrama bobini ve bir kontrol konnektörü ile ilgili bir talep, üçü de aynı montaj üzerinde yer aldığında bile üç farklı arayüzü tanımlar.
Değiştirme sorgulaması için, kaldırılan bileşenin kimliği ve gerçek devredeki işleviyle başlayın. Silindirik bir kap, yalnızca bir klima filtresi olarak değil, tanımlanan alıcı-kurutucu veya akümülatör olarak tanımlanmalıdır. Dört portlu bir blok, dört delikli bir çizimden ziyade referans ve uygulama ile tanımlanmalıdır. Bir kondansatör araştırması, kurutma fonksiyonunun entegre olup olmadığını ve sağlanan düzeneğin neler içerdiğini belirlemelidir.
Sistem haritasını, fiziki fotoğrafları ve katalog referanslarını hiçbirini diğerinin yerine koymadan bir arada tutun. Harita akışı açıklıyor. Fotoğraflar kurulu bağlantıları ve montaj içeriğini tanımlar. Katalog ve servis bilgileri, desteklenen değiştirme ve gerekli hazırlıkları belirtir. Bunlar uyuşmuyorsa, montajdan önce çözülmeyen nokta netleştirilmeli, en yakın görünen muhafazaya sahip öğe seçilerek gizlenmemelidir.
Bu nedenle en kullanışlı ağır hizmet A/C diyagramı, limitleri konusunda spesifik kalan diyagramdır. Tam bir normal akış döngüsü gösterir, soğutucu durumunu basınç bölgesinden ayırır, TXV ile sabit delikli düzenleri birbirinden ayırır ve akışkan bağlantıları ile kontrol bilgileri arasındaki farkı korur. Bu anlayış, bir filonun, atölyenin ve parça tedarikçisinin, basitleştirilmiş bir çizimi desteklenmeyen bir donanım veya servis talimatına dönüştürmeden aynı sistemi tartışmasına yardımcı olur.
