Schwerlast-Lkw-Klimaanlage nicht kalt? Führen Sie eine Diagnose durch, bevor Sie den Kompressor austauschen

Kurze Antwort: Eine schwere LKW-Klimaanlage, die warme Luft bläst, hat nicht automatisch einen defekten Kompressor. Bestätigen Sie die Beanstandung unter wiederholbaren Betriebsbedingungen, überprüfen Sie den Luftstrom und den Riemenantrieb, prüfen Sie, ob die Kupplung gesteuert wird und tatsächlich einrückt, und zeichnen Sie dann den Nieder- und Hochdruckdruck auf, während sich das System stabilisiert. Ein Kompressor wird nur dann zum Hauptverdächtigen, wenn elektrische Steuerung, Kältemittelfüllung, Kondensatorluftstrom, Einschränkungen und Lecks vom eigenen Pump- oder mechanischen Zustand des Kompressors getrennt wurden. Diese Reihenfolge verhindert, dass ein teurer Austausch den tatsächlichen Fehler verschleiert.

Dieser Leitfaden richtet sich an Flottenwartungsteams, Werkstätten, Händler und Käufer, die eine vertretbare Diagnose oder eine vollständige Matching-Anfrage benötigen. Es erklärt, was jede Beobachtung unterstützen kann, was sie nicht beweisen kann und welche Beweise mit einer Ausschreibung übermittelt werden sollten. Informationen zu Ersatzoptionen finden Sie unter Kategorie des Hochleistungs-AC-Kompressors , nachdem die installierte Einheit und der Systemfehler identifiziert wurden.

Beginnen Sie mit der Definition der Kühlbeschwerde

„Nicht kalt“ ist zu weit gefasst, um eine Diagnose zu stellen. Zeichnen Sie auf, ob die Auslassluft bei allen Motordrehzahlen warm ist, nur während der Fahrt kühler wird, zwischen kalt und warm wechselt oder die Kühlung stoppt, nachdem das System mehrere Minuten lang in Betrieb war. Beachten Sie außerdem die Umgebungstemperatur, die Motordrehzahl, die Gebläseeinstellung, die Umlufteinstellung und ob das Symptom im Leerlauf, unter Straßenlast oder in beiden Fällen auftritt. Diese Details ändern den wahrscheinlichen Fehlerpfad.

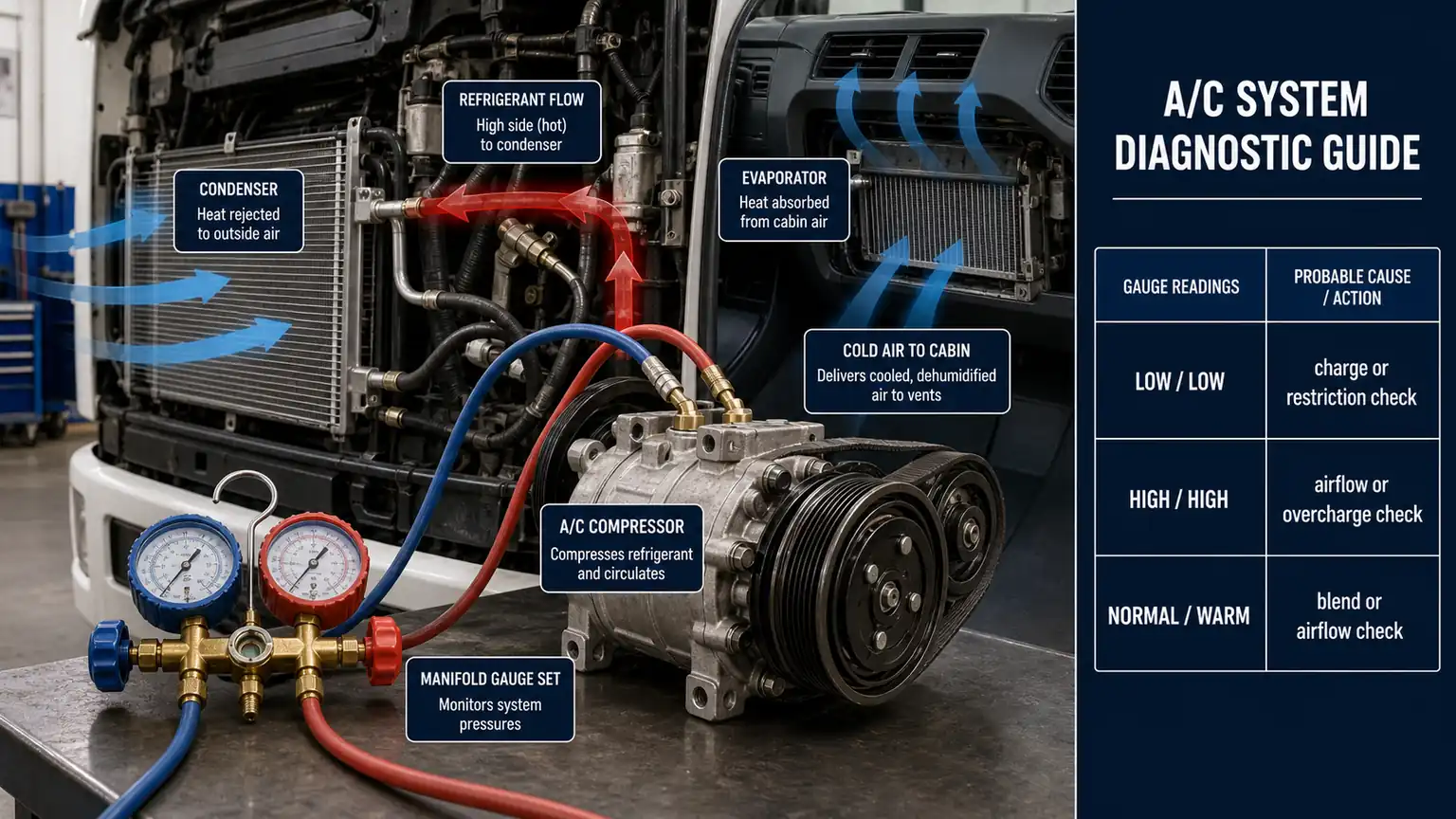

Eine vertretbare Kompressordiagnose beginnt mit den Systembedingungen und gemessenen Beweisen, nicht nur mit einer warmen Entlüftung.

Verwenden Sie eine vierstufige Diagnosesequenz

1. Beweisen Sie die grundlegenden Wärmeübertragungsbedingungen

Stellen Sie vor dem Anschließen der Messgeräte sicher, dass das Gebläse einen ausreichenden Luftstrom liefert, der Innenraumfilter und der Verdampferpfad nicht stark eingeschränkt sind und der Kondensator den für das Fahrzeug erwarteten Luftstrom erhält. Überprüfen Sie den Antriebsriemen, den Spanner, die Kompressorbefestigung und die Ausrichtung der Riemenscheibe. Ein rutschender Riemen, ein schwacher Lüfter, ein verstopfter Kondensator oder ein eingeschränkter Luftweg können zu schlechter Kühlung führen, während der Kompressor betriebsbereit bleibt.

Bei der Sichtprüfung sollte auch nach ölverschmutzten Verbindungen, beschädigten Schläuchen, abgeriebenen Leitungen, losen elektrischen Anschlüssen und Stoßschäden rund um den Kondensator gesucht werden. Ölrückstände sind ein Hinweis, kein Beweis für die genaue Leckstelle; Der verdächtige Bereich benötigt weiterhin eine geeignete Leckerkennungsmethode.

2. Bestätigen Sie den Kupplungsbefehl und das Einrücken

Wenn die Konstruktion eine elektromagnetische Kupplung verwendet, unterscheiden Sie drei Ereignisse: Das Steuersystem fordert Kühlung an, elektrische Energie gelangt zum Kupplungskreis und die Antriebsplatte greift physisch ein. Ein Scan-Tool-Befehl oder ein beleuchteter Wechselstromschalter bestätigen nur die Anforderung. Messen Sie Spannung und Masse an der Kupplung unter Last, überprüfen Sie das Relais und den Stecker und vergleichen Sie den Spulenwiderstand und den Luftspalt mit den entsprechenden Kompressor- oder Fahrzeugwartungsinformationen.

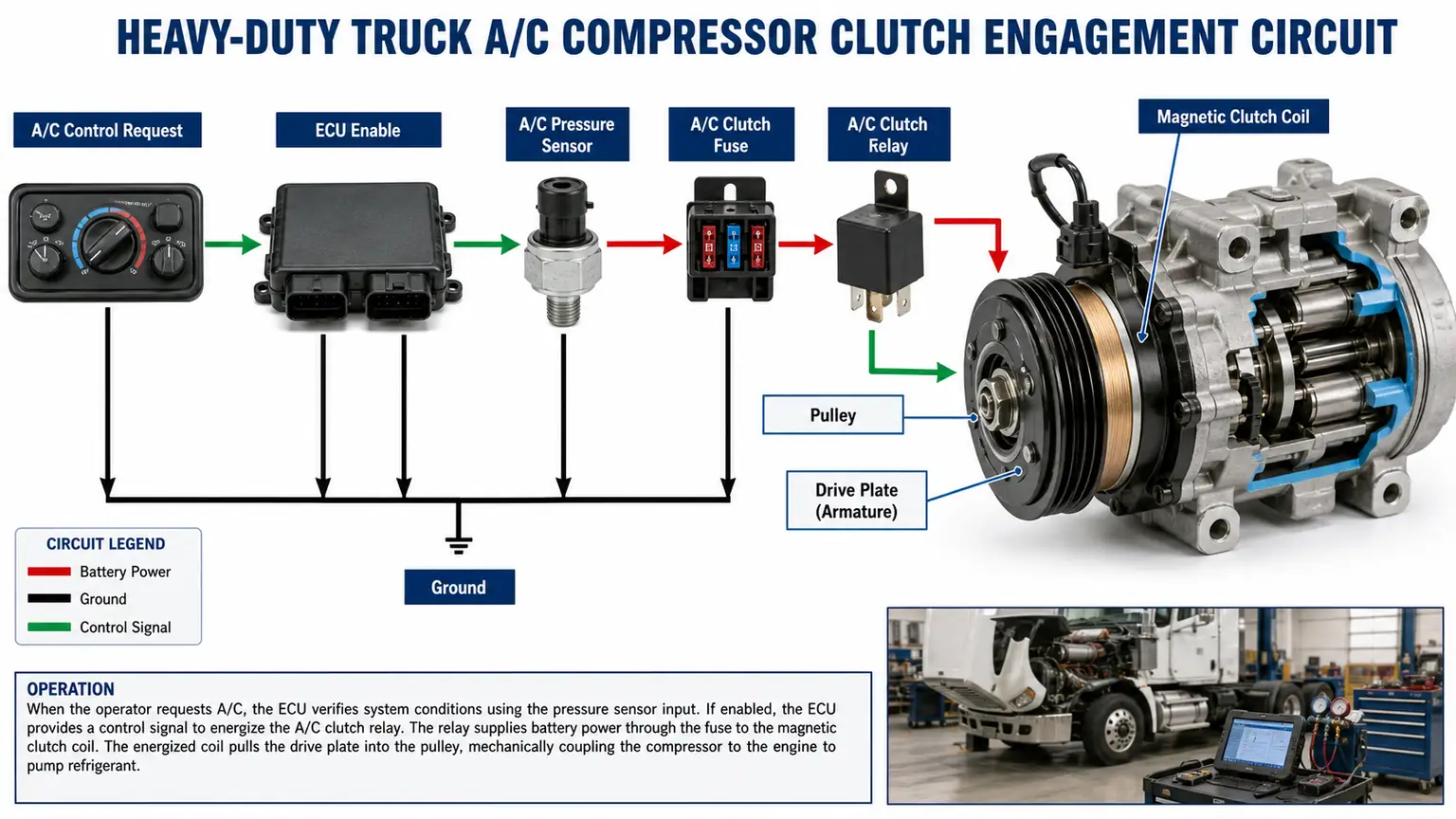

Anforderung, Stromkreis, Magnetspule, Luftspalt und angetriebene Nabe müssen alle funktionieren, bevor die Kompressorleistung beurteilt werden kann.

Eine Spule kann Nennspannung empfangen, wobei an anderer Stelle im Stromkreis ein übermäßiger Spannungsabfall auftritt, und ein zu großer Luftspalt kann das Einziehen verhindern, selbst wenn die Spule unter Strom steht. Umgekehrt ist eine eingerückte Kupplung kein Beweis für die korrekte Kältemittelfüllung oder Kompressorpumpe. Bewahren Sie elektrische, mechanische Eingriffs- und Kühlnachweise getrennt auf.

3. Stabilisiertes Druckverhalten aufzeichnen

Schließen Sie Servicegeräte gemäß den Sicherheits- und Kältemittelverfahren des Fahrzeugherstellers an. Zeichnen Sie Umgebungstemperatur, Motordrehzahl, Entlüftungstemperatur, Druck auf der Niederdruckseite, Druck auf der Hochdruckseite und die für die Stabilisierung vorgesehene Zeit auf. Vergleichen Sie das Muster mit der entsprechenden Wartungstabelle. Führen Sie die Diagnose nicht anhand einer allgemeinen Druckzahl durch, da der Kältemitteltyp, die Umgebungsbedingungen, die Lüfterleistung, die Motordrehzahl und das Systemdesign alle die Messwerte beeinflussen.

Bei der Druckinterpretation geht es um die Beziehung zwischen beiden Seiten und den Betriebsbedingungen. Ähnliche statische Drücke können bei ausgeschaltetem System nach dem Ausgleich normal sein. Wenn der Kompressor angetrieben wird, kann eine unzureichende Drucktrennung auf eine niedrige Ladung, einen rutschenden Antrieb, ein Verhalten des Steuerventils oder eine schwache Kompressorpumpe hinweisen. Ein ungewöhnlich hoher Auslassdruck kann durch Überladung, nicht kondensierbares Gas, Einschränkungen oder unzureichenden Luftstrom des Kondensators entstehen. Die Messgeräte erkennen ein Muster; Sie identifizieren den fehlerhaften Teil nicht selbst.

4. Trennen Sie Leck-, Verengungs- und Kompressornachweise voneinander

Verwenden Sie einen zugelassenen elektronischen Detektor, ein Fluoreszenzfarbstoffverfahren, einen stickstoffbasierten Test oder eine andere für das Kältemittelsystem spezifizierte Methode. Bestätigen Sie ein vermutetes Leck an der Komponente oder Verbindung, bevor Sie es verurteilen. Wenn das System geöffnet wird, untersuchen Sie das zurückgewonnene Öl und die Rückstände gemäß dem Serviceverfahren. Metallische Verunreinigungen, Festfressen oder schwere interne Schäden erfordern möglicherweise einen Reparaturplan auf Systemebene anstelle eines reinen Kompressoraustauschs.

Einschränkungen können ein schwaches Pumpen vortäuschen. Temperaturänderungen in einem Sammler-Trockner, einem Expansionsgerät oder einer beschädigten Leitung können relevant sein, wenn sie im Kontext gemessen werden, sie müssen jedoch im Zusammenhang mit dem Druckmuster und dem Systemdesign interpretiert werden. Der Austausch des Kompressors ohne Korrektur von Verschmutzungen, Einschränkungen, Luftstrom- oder Füllfehlern birgt ein hohes Risiko eines wiederholten Ausfalls.

Was gilt als Beweis für einen Kompressorausfall?

Die stärkste Schlussfolgerung basiert auf mehreren übereinstimmenden Beobachtungen. Zu den mechanischen Anzeichen können ein Festfressen oder eine unruhige Drehung bei der Überprüfung durch das autorisierte Verfahren, Schäden an der Kupplung oder Nabe oder ungewöhnliche Geräusche gehören, die nur dann auftreten, wenn der Kompressor angetrieben wird. Zu den Beweisen für die Kühlung kann eine unzureichende Drucktrennung gehören, nachdem Ladung, Luftstrom und Antriebsbedingungen überprüft wurden. Hinweise auf Undichtigkeiten können zwar die Wellendichtung oder das Gehäuse des Kompressors identifizieren, ein nahegelegener öliger Bereich allein reicht jedoch nicht aus, da Öl aus einer anderen Verbindung austreten kann.

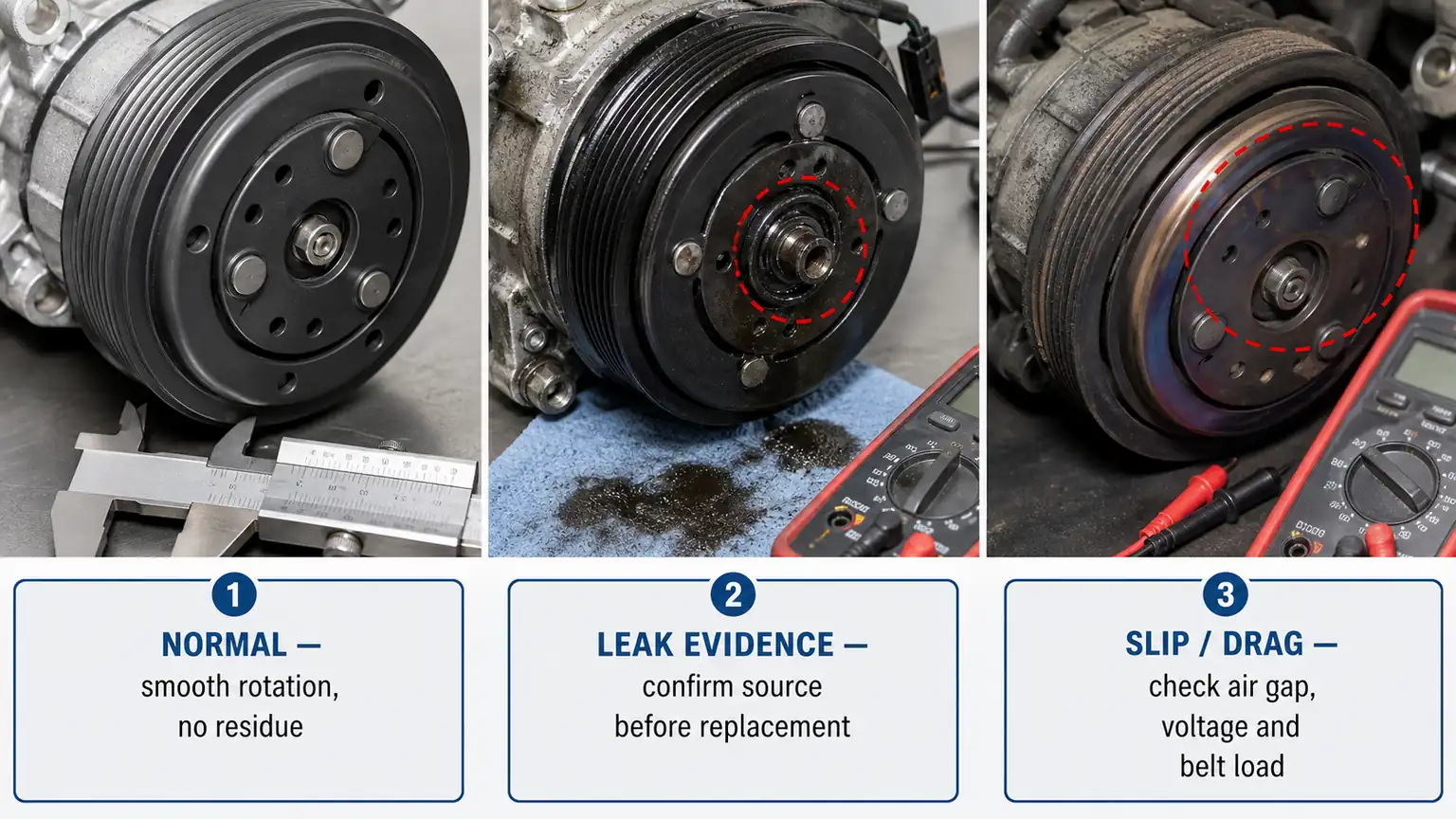

Kupplungsverschleiß, Stromversorgung, Hitzeschäden und Kompressormechanik erfordern vor einer Austauschentscheidung gesonderte Beobachtungen.

Dokumentieren Sie die Beweise, die alternative Ursachen beseitigt haben. In einem nützlichen Arbeitsauftrag heißt es beispielsweise, dass der Luftstrom des Kondensators überprüft wurde, der Riemen nicht durchrutschte, die Kupplung mit Strom versorgt und eingerückt wurde, die Ladungsmasse entsprechend der geltenden Spezifikation korrigiert wurde, die Drücke unter den angegebenen Bedingungen aufgezeichnet wurden und die Pumpleistung weiterhin unzureichend war. Das ist viel stärker als „Kompressor funktioniert nicht“.

Entscheiden Sie sich zwischen einer Kupplungsreparatur, einem Kompressoraustausch und einer Systemreparatur

Ein Kupplungskreisproblem erfordert nicht immer einen kompletten Kompressor. Wenn Riemenscheibe, Lager, Spule und Antriebsplatte für das entsprechende Modell separat gewartet werden können, kann eine Reparatur auf der Kupplungsseite angebracht sein. Dies ist nicht geeignet, wenn der Kompressor festsitzt, die Welle oder Nase beschädigt ist, interne Verunreinigungen vorhanden sind oder die Serviceinformationen einen Austausch der Baugruppe erfordern.

Ein vollständiger Austausch des Kompressors ist gerechtfertigt, wenn beim Kompressor selbst ein mechanischer Fehler, ein Leck oder ein Pumpenfehler festgestellt wurde und der Rest des Systems bewertet wurde. Eine umfassendere Systemreparatur ist erforderlich, wenn Fremdkörper, verbranntes Öl, Verstopfungen oder ein ausgefallener Trockner andere Komponenten beeinträchtigt haben. Die Schritte Spülen, Komponentenaustausch, Evakuierung, Ölausgleich und Aufladen müssen den Anweisungen des Fahrzeug- und Kompressorherstellers entsprechen; Eine universelle Verknüpfung ist nicht zuverlässig.

Passen Sie die Ersetzung nach Schnittstellen an, nicht nach Aussehen

Zwei Kompressoren können nahezu identisch aussehen und sich dennoch in Hubraum, Kupplungsspannung, Riemenscheibendurchmesser oder Nutanzahl, Montageohrgeometrie, Anschlussart und -ausrichtung, Ölspezifikation oder Steuerungsmethode unterscheiden. Notieren Sie sich vor der Bestellung das installierte Etikett und jede physische Schnittstelle. Wenn die Anwendung bekannt ist, geben Sie Fahrzeug- oder Gerätemarke, Modell, Baujahr, Motor sowie Fahrgestellnummer oder Seriennummer an. Wenn das Etikett nicht lesbar ist, geben Sie gemessene Montagemaße und klare Fotos an, anstatt eine OE-Nummer zu erraten.

Ein Beispielprodukt wie das Die Anwendungsliste Sanden 4498 / SD7H15 ist nur dann sinnvoll, wenn Beschriftung, Halterung, Riemenscheibe, Spannung und Anschlüsse mit der entfernten Einheit und der Maschinenanwendung übereinstimmen. Ein gemeinsamer Kompressorfamilienname garantiert keine Austauschbarkeit.

Wenn diese Empfehlung nicht zutrifft

Dieser Arbeitsablauf ersetzt nicht modellspezifische Serviceinformationen, Regeln für den Umgang mit Kältemitteln oder einen qualifizierten Service für mobile Klimaanlagen. Es gilt auch nicht für elektrische Kompressoren, die in Hochspannungs-Hybrid- oder batterieelektrischen Systemen verwendet werden; Diese erfordern zusätzliche Isolierungs-, Ölverträglichkeits- und elektrische Sicherheitsmaßnahmen. Wenn die Identität des Kältemittels unbekannt ist, das System verunreinigt ist oder der Kompressor Ablagerungen verteilt hat, beenden Sie den normalen Komponentenaustausch und verwenden Sie das entsprechende Wiederherstellungs- und Verunreinigungsprotokoll.

Bereiten Sie eine Kompressor-Anfrage vor

• Marke, Modell, Baujahr, Motor, Fahrgestellnummer oder Seriennummer des Fahrzeugs oder der Ausrüstung.

• Klares Etikettenfoto und jede lesbare Kompressor-, Kunden- oder OE-Referenz.

• Montagemuster, Ohrabstand, Riemenscheibendurchmesser, Nutanzahl und Kupplungsspannung.

• Fotos von der Rückseite des Kopfes oder des Verteilers, die die Ausrichtung der Saug- und Auslassöffnung zeigen.

• Steckerform, Steuerventildetails und etwaige Druckschaltervorkehrungen.

• Diagnostische Beweise: Kupplungsverhalten, Spannungs-/Erdungsergebnis, Druckwerte, Leckort, Geräuschzustand und Verschmutzungsbefunde.

• Erforderliche Menge, Bestimmungsort und ob eine genehmigte Probe übereinstimmen muss.

Senden Sie diese Beweise über die Elecdura-Matching- und RFQ-Formular . Das Ziel besteht darin, die korrekte Austauschkonfiguration und den Umfang der Reparatur zu ermitteln und nicht allein anhand eines Fotos auf den Einbau zu schließen.

Häufig gestellte Fragen zur AC-Diagnose für schwere Nutzfahrzeuge

Kann eine niedrige Kältemittelfüllung dazu führen, dass ein guter Kompressor schwach aussieht?

Ja. Eine niedrige Ladung kann den Ansaugdruck, den Kältemittelmassenstrom und die Kühlkapazität verringern, sodass das Druckmuster möglicherweise mit einer schwachen Kompressorleistung verwechselt wird. Die Entscheidung sollte nicht allein auf Druck beruhen. Überprüfen Sie zuerst das Kältemittel auf Undichtigkeiten, gewinnen Sie es zurück und messen Sie es mit zugelassenen Geräten, wenn das Wartungsverfahren dies erfordert. Füllen Sie dann die angegebene Masse auf und wiederholen Sie den Test unter aufgezeichneten Umgebungstemperatur-, Motordrehzahl-, Lüfter- und Gebläsebedingungen. Wenn die korrekte Ladung und der Luftstrom die normale Drucktrennung wiederherstellen, wurde kein Fehler beim Kompressor nachgewiesen. Diese Schlussfolgerung lässt sich nicht auf ein kontaminiertes oder eingeschränktes System übertragen, das möglicherweise einen anderen Reparaturweg erfordert.

Beweist eine einrückende Kupplung, dass der Kompressor in Ordnung ist?

Nein. Der Eingriff beweist, dass die Kupplung in diesem Moment gezogen und die Antriebskraft übertragen wurde. Dies beweist nicht, dass die Nabe unter Last nicht rutscht, dass das interne Steuerventil funktioniert oder dass der Kompressor die erforderliche Druckdifferenz erzeugt. Nachdem Sie das Einrasten bestätigt haben, notieren Sie beide Manometerdrücke und achten Sie auf Geräusche, während Sie das Verhalten des Riemens prüfen. Wenn die Kupplung einrastet, die Druckreaktion jedoch weiterhin abnormal ist, überprüfen Sie die Ladung, den Luftstrom des Kondensators und die Einschränkungen, bevor Sie den Fehler dem Kompressor zuweisen. Diese Unterscheidung ist wichtig, wenn sich ein Käufer zwischen einer Kupplungskomponente, einem kompletten Kompressor oder einer Reparatur auf Systemebene entscheidet.

Warum kann die Klimaanlage während der Fahrt kühlen, aber nicht im Leerlauf?

Die Fahrgeschwindigkeit erhöht den Luftstrom durch den Kondensator, sodass eine schwache Lüfterleistung, verstopfte Lamellen, die Umwälzung heißer Luft oder ein Problem mit der Luftstromregelung bei hoher Geschwindigkeit teilweise verborgen bleiben können. Testen Sie das Symptom im Leerlauf mit der für das Fahrzeug angegebenen Motorhauben- und Lüfterkonfiguration und beobachten Sie dann den Betrieb des Kondensatorlüfters und den Drucktrend auf der Hochdruckseite. Wenn sich Kühlung und Druck normalisieren, wenn der Luftstrom korrigiert wird, kann ein Austausch des Kompressors die Ursache nicht beheben. Das gleiche Symptom kann auch eine von der Motordrehzahl abhängige Kompressorleistung betreffen, daher sollten Luftstromnachweise mit stabilisierten Druckmesswerten kombiniert werden und nicht als alleiniges Urteil herangezogen werden.

Sollten Metallablagerungen automatisch einen Austausch nur des Kompressors auslösen?

Nein. Metall oder zersetztes Öl weisen darauf hin, dass die Reparaturgrenze möglicherweise über den Kompressor hinausgeht. Die Werkstatt muss feststellen, wo Schmutz zirkuliert hat, und die geltenden Anweisungen für Schläuche, Kondensatordesign, Sammler-Trockner oder Akkumulator, Expansionsvorrichtung, Spülung, Ölausgleich, Evakuierung und Ladung befolgen. Einige Komponenten können nicht zuverlässig gespült werden. Ein neuer Kompressor, der in einen verschmutzten Kreislauf eingebaut wird, kann schnell wieder ausfallen. Melden Sie für die Beschaffung den Schutt- und Reparaturplan, damit das angeforderte Angebot die richtigen zugehörigen Komponenten enthält. Das Vorhandensein von Schmutz allein bestimmt nicht, welche Teile genau wiederverwendbar sind.

Welcher Beweis ist am nützlichsten, wenn das Kompressoretikett nicht lesbar ist?

Geben Sie die Identität des Fahrzeugs oder der Maschine, Motordetails, Fotos von allen Seiten, Nahaufnahmen von Anschlüssen und Anschlüssen, Riemenscheibendurchmesser und Nutanzahl, Kupplungsspannung, Abstand der Montageohren und die Ausrichtung des hinteren Kopfes relativ zur Montagefläche an. Geben Sie alle Gussmarkierungen an, kennzeichnen Sie diese jedoch als Gussreferenzen und nicht als bestätigte Bestellnummern. Vergleichen Sie diese Schnittstellen mit einem verifizierten Katalog oder einem genehmigten Muster. Eine optische Ähnlichkeit oder eine gemeinsame Gussmarkierung reicht nicht aus, da mehrere Kompressorvarianten möglicherweise ein ähnliches Gehäuse verwenden, sich jedoch an Riemenscheibe, Steuerung, Anschlüssen oder Halterung unterscheiden.

Referenzquellen

• Sanden SD Kompressor-Servicehandbuch – Kompressorinspektion, Kupplungsprüfungen, Öl- und Serviceverfahren.

• Sanden AC-System-Diagnosediagramm – Diagnosemuster für Symptome, Druck, Luftstrom und Kältemittelsystem.

• Sanden Service Manual Library – modellspezifische Serviceinformationen und unterstützende Verfahren.
