Le remplacement du solénoïde du démarreur peut être économique lorsque l'ensemble de commutateurs est en panne confirmée et que le reste du démarreur robuste reste utilisable. Il peut également s'agir d'une mauvaise réparation lorsqu'une faible capacité de la batterie, une chute de tension du câble, un pignon endommagé, une couronne dentée usée, un moteur surchauffé ou une tension de commande incorrecte ont créé les mêmes symptômes. Un clic, une manivelle intermittente ou une borne brûlée sont des preuves sur lesquelles enquêter, et non une autorisation automatique de remplacer une pièce.
Elecdurauto fournit une large gamme gamme de démarreurs robustes pour camions commerciaux, moteurs diesel, bus, équipements de construction, machines agricoles et autres applications à usage intensif. Pour les programmes de réparation, la même discipline de correspondance s'applique à un solénoïde : la tension, la famille de démarreurs, la conception de la bobine et des contacts, la géométrie du piston, le montage, la disposition des bornes, la synchronisation et les caractéristiques de protection doivent correspondre.
Ce guide établit une porte de décision avant le démontage, puis couvre le remplacement propre, le transfert mécanique, les tests électriques, l'installation et l'acceptation du redémarrage à chaud. Il est destiné aux ateliers de réparation, aux ateliers de flotte, aux reconstructeurs, aux distributeurs et aux acheteurs B2B qui ont besoin d'un processus reproductible plutôt que d'un échange de pièces basé sur un seul symptôme.
Commencez par le système de démarrage complet. Testez l'état et la capacité de la batterie, inspectez les câbles et les masses à courant élevé, vérifiez la commande de démarrage à la borne S sous charge et documentez la réclamation. Un solénoïde ne peut pas compenser une banque déchargée, des câbles sous-dimensionnés, des masses corrodées, un relais défaillant ou une résistance excessive du moteur.
Le démarreur, l'entraînement, les roulements, le boîtier et le pignon sont dans les limites de service.
La bobine du solénoïde, les contacts principaux, la borne, le ressort de rappel ou le piston constituent le défaut isolé.
Un solénoïde de remplacement correct est disponible pour le démarreur et la tension exacts.
L'atelier a homologué les procédures de démontage, de serrage, d'essai et de propreté.
Les coûts de réparation et la traçabilité sont meilleurs que le remplacement d'une unité complète pour ce programme.

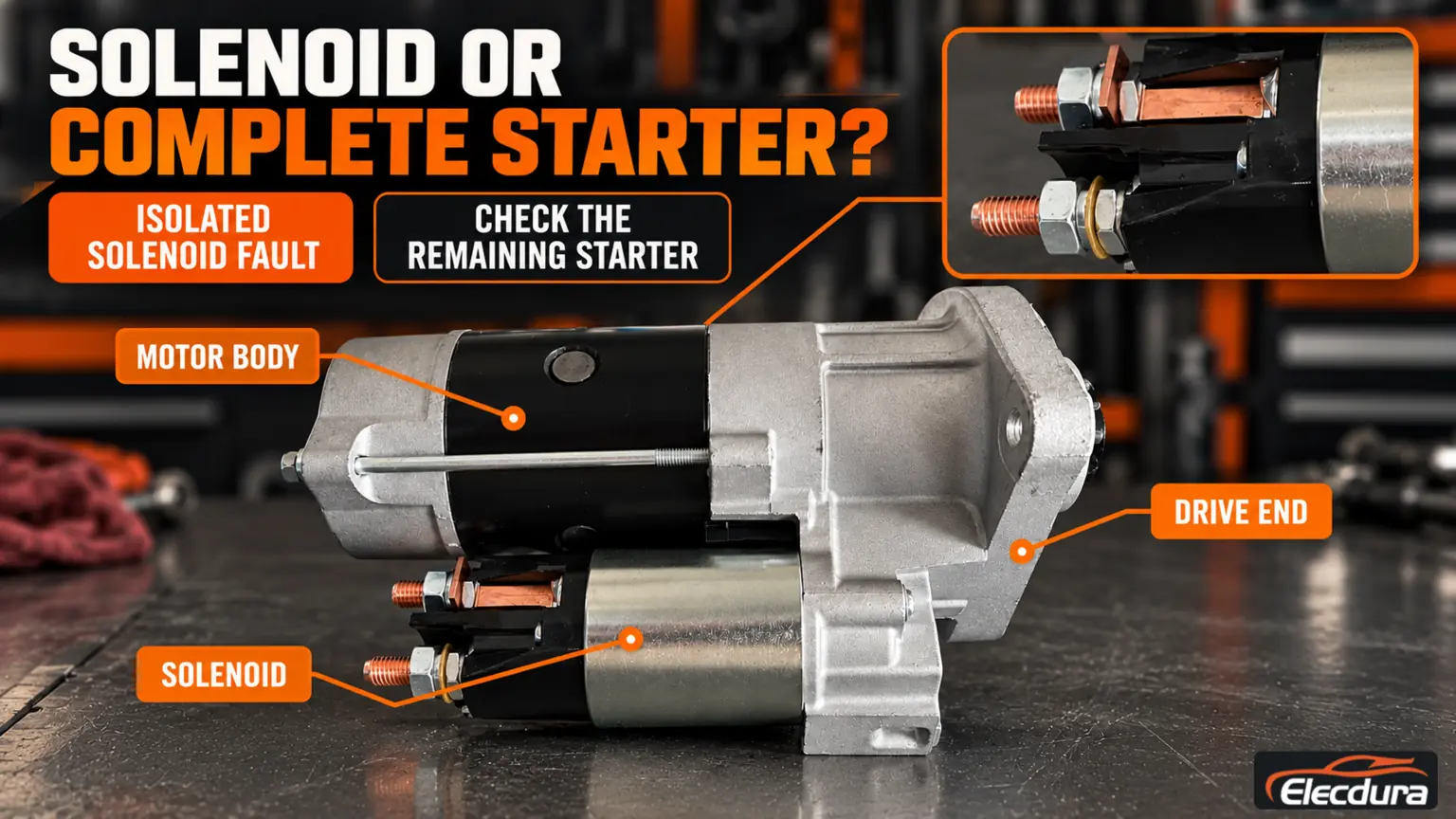

Choisissez un démarreur complet lorsque l'armature, le système de terrain, les roulements, l'entraînement, le nez, le pignon ou le boîtier présentent également une usure importante ; lorsque la plainte de la couronne dentée a provoqué des chocs répétés ; lorsque le solénoïde correct ne peut pas être vérifié ; ou lorsque l'atelier de réparation ne peut pas tester au banc l'unité assemblée. Une réparation du solénoïde uniquement qui laisse un moteur marginal à l'intérieur peut entraîner un deuxième retrait en quelques jours.
Conservez l'étiquette, la disposition des bornes, le schéma de montage, la connexion du piston et du levier de vitesses, la tension de la bobine et les détails de protection. Un nom de famille est utile, mais il ne définit pas chaque version de solénoïde.
La disposition des bornes et la synchronisation du solénoïde doivent être documentées avant que toute connexion ne soit supprimée.
Un test de résistance sur un circuit déchargé peut manquer une mauvaise connexion qui échoue sous des centaines d'ampères. Mesurez la tension de la batterie pendant la demande de démarrage, la chute du côté positif jusqu'à la borne B du démarreur, la chute du côté négatif à travers le chemin de retour et la tension de S à la masse réelle du démarreur. Comparez les résultats avec les spécifications du véhicule.
Aucun clic ne peut indiquer une bobine ouverte, une masse manquante, une faible tension à la borne S, un relais défaillant, un verrouillage, une commande ECU ou un connecteur cassé. Confirmez que le solénoïde reçoit la tension et le chemin de retour corrects avant de le condamner.
Un clic fort peut signifier que le piston s'est déplacé mais que les contacts principaux ne sont pas conducteurs, que le chemin du moteur est ouvert, que l'alimentation de la batterie s'effondre ou que le démarreur est grippé. Mesurez la tension des deux côtés du contact solénoïde pendant l'événement au lieu de vous fier au son.
La chaleur modifie la résistance de la bobine, la force du ressort, la résistance de contact et la chute de tension du câble. Reproduisez la plainte à la température de fonctionnement lorsque cela est sécuritaire. Un passage sur banc froid ne réfute pas un problème de traction à chaud ou de contact.
L'existant Le guide de test du solénoïde du démarreur peut faciliter le diagnostic, mais la décision de remplacement doit également inclure l'état mécanique du démarreur complet et de la couronne dentée.

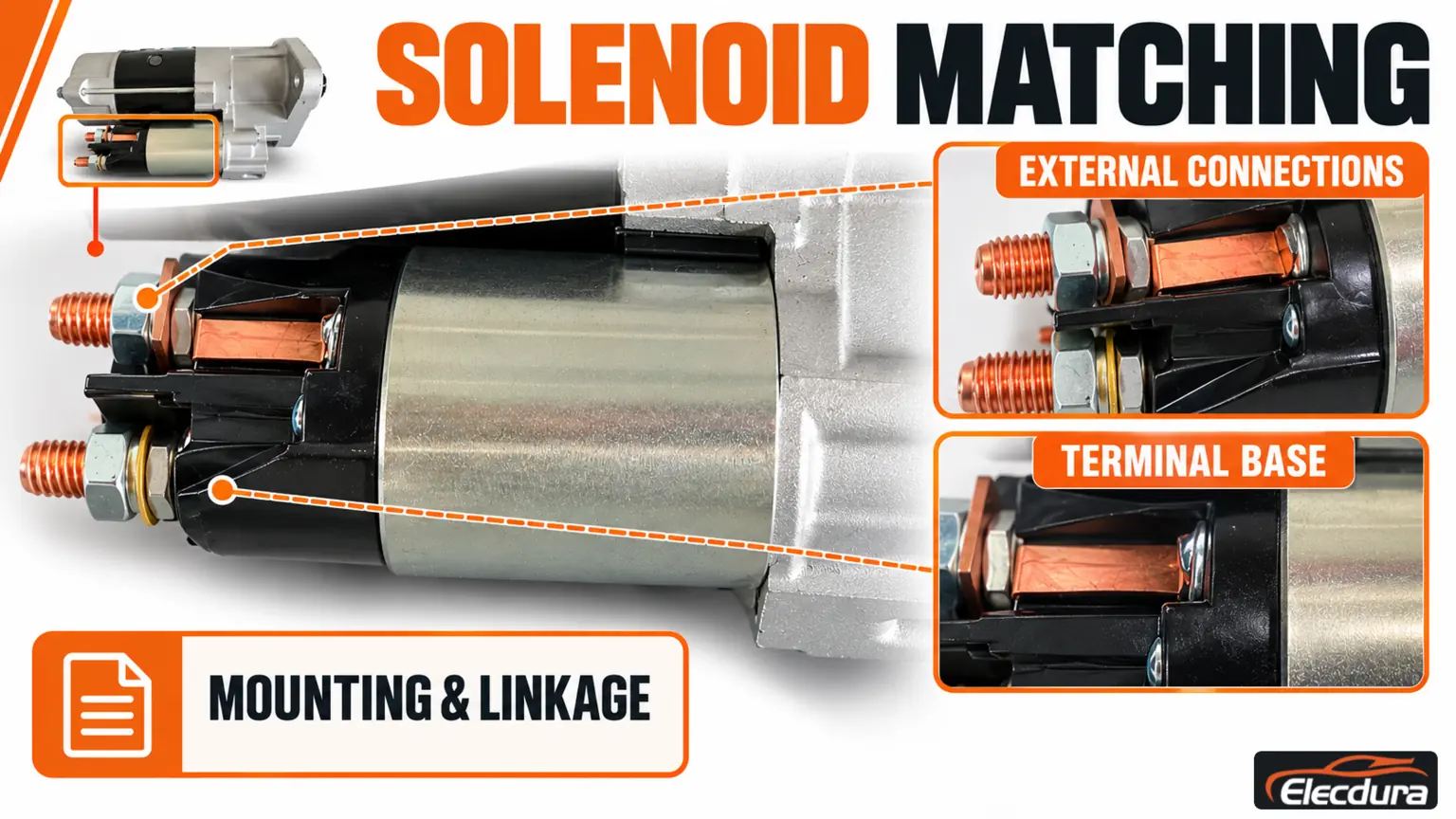

Faites correspondre la tension nominale, la conception de la bobine, le modèle de démarreur, le support du boîtier, les tailles des goujons des bornes, les positions des bornes S et auxiliaires, la longueur du piston, la géométrie de la chape ou du crochet, le ressort de rappel, la disposition des contacts, la synchronisation et toute fonctionnalité de sur-manivelle ou de suppression. Comparez le remplacement à côté du solénoïde retiré avant l'assemblage.
Une bobine 12 V sur un système 24 V peut surchauffer rapidement ; une bobine de 24 V sur 12 V peut ne pas fonctionner de manière fiable. Certains solénoïdes utilisent des enroulements d'attraction et de maintien séparés dont le circuit change lorsque les contacts principaux se ferment. Le remplaçant doit préserver cette stratégie interne.
Le piston doit déplacer le mécanisme de changement de vitesse suffisamment loin pour engager le pignon et fermer les contacts principaux dans l'ordre prévu. Trop peu de déplacements peuvent laisser les contacts ouverts ; Une géométrie trop importante ou incorrecte peut faire fondre la tringlerie, charger le levier de vitesses ou modifier l'engagement du pignon.
Les connexions B, M, S, terre et auxiliaires doivent correspondre à leurs fonctions et dégager le boîtier. Un terminal tourné vers le boîtier ou le cadre peut devenir un court instant après le mouvement du moteur. Ne jugez jamais la batterie et les goujons du moteur uniquement par leur taille ou leur position visuelle.
Le 10461758 Exemple de démarreur 24V 39MT et le Le démarreur de remplacement 19011506 12V 39MT montre pourquoi une apparence familiale similaire ne supprime pas le besoin de vérifier la tension et l'application.
Isolez les batteries et retirez le démarreur en suivant la procédure approuvée. Nettoyez l'extérieur avant d'ouvrir la zone du solénoïde afin que la saleté ne puisse pas tomber dans le variateur ou le moteur. Marquez la synchronisation du solénoïde, les positions des bornes, les cales, les joints, l'orientation des liaisons et le matériel des câbles empilés. Photographiez chaque étape.
Les pistons, ressorts, broches, clips, joints, rondelles isolantes et matériel de contact peuvent sembler interchangeables tout en contrôlant différents jeux. Utilisez un plateau segmenté propre et conservez les pièces retirées dans l’ordre. Ne mélangez pas les composants de plusieurs démarreurs pendant la réparation par lots.
Le bracelet moteur et le passage des bornes peuvent utiliser des rondelles, des manchons et des joints isolants. La réutilisation d'une isolation fissurée ou endommagée par la chaleur peut entraîner une tension de la batterie sur le boîtier. Inspectez chaque surface isolante et remplacez-la selon la procédure de réparation.
L'usure interne doit être évaluée avant qu'une réparation du solénoïde uniquement soit approuvée.
Le système de contact supprimé explique comment le solénoïde est tombé en panne. Des piqûres, un transfert, une brûlure, un contact inégal, un goujon desserré ou une marque témoin étroite peuvent indiquer un arc, un désalignement, une faible force de traction, une durée de démarrage élevée ou un moteur consommant un courant anormal. Enregistrez le motif au lieu de le jeter comme une usure ordinaire.
Des marques de surface modérées peuvent être attendues après de nombreux cycles, mais des cratères profonds, un transfert important de cuivre ou une isolation fondue nécessitent une analyse des causes. Des appels répétés à basse tension peuvent faire vibrer les contacts, tandis qu'un courant moteur excessif peut surchauffer un contact autrement correctement fermé.
Inspectez les rayures, la corrosion, la contamination, la géométrie pliée et le polissage irrégulier. Le piston doit bouger librement sans se coincer. N'appliquez pas de graisse non approuvée qui pourrait attirer la saleté abrasive, ralentir les mouvements par temps froid ou contaminer la zone de contact.
Vérifiez le levier de vitesses, le pivot, la course du pignon, le ressort de rappel et les surfaces de butée. Un ressort faible ou incorrect peut retarder le désengagement. Une liaison usée peut empêcher la fermeture complète du contact même lorsque la nouvelle bobine produit une force normale.
Comparez toutes les pièces de rechange avec les pièces d'origine et les spécifications de service. Installez les joints, les isolants, le piston, le ressort, la tringlerie et les bornes dans l'orientation documentée. Serrez les fixations et les goujons aux valeurs spécifiées tout en empêchant le contact interne ou le conducteur de tourner.
L'écrou externe peut tordre un conducteur ou un contact interne si le goujon n'est pas correctement soutenu. Vérifiez que le goujon reste fixe, que l'isolant est centré et que la borne n'entre pas en contact avec le boîtier après serrage.
Utilisez le contrôle non motorisé approuvé pour confirmer le mouvement libre du piston et du levier de vitesses, le retour complet du pignon et l'absence d'interférence. Un mécanisme de liaison doit être corrigé avant tout test électrique.
L'assemblage contrôlé protège l'orientation, l'isolation et la traçabilité des petites pièces pendant la réparation.
Un solénoïde qui clique sur un banc lâche ne prouve pas que le démarreur est prêt. Utilisez un banc d'essai de démarreur agréé avec protection et tension correcte. Vérifiez l'enclenchement, le maintien, la fermeture des contacts, le fonctionnement du moteur, la course du pignon, la rotation, le courant, la vitesse, le désengagement et l'isolation conformément à la procédure du modèle.
Le pignon doit commencer à s'engager avant que le moteur ne reçoive le plein courant, et il doit se rétracter rapidement à la fin de la commande. Observez la séquence plutôt que d’écouter seulement un clic. Un timing anormal peut endommager la couronne dentée même lorsque le moteur tourne.
Répétez un nombre contrôlé de cycles dans la limite de service pour identifier les problèmes de contact ou de retour intermittents. Prévoyez un temps de refroidissement spécifié. Des manivelles d'établi longues et répétées peuvent surchauffer la réparation et créer une panne qui n'était pas présente.
Enregistrez la tension de test, le courant, la vitesse, le comportement d'attraction, la chute des bornes et le résultat du technicien avec la série ou le lot du démarreur. Pour un programme de reconstruction, comparez ces valeurs avec l'échantillon approuvé et étudiez la dérive avant que les unités n'atteignent les clients.
Inspectez la couronne dentée à travers l’ouverture du démarreur, nettoyez les surfaces de montage et réinstallez tous les supports et le matériel spécifié. Rebranchez les câbles dans l'ordre photographié, utilisez l'isolation et le couple corrects, soutenez les conducteurs lourds et restaurez les blindages. Confirmez la stratégie au sol et l'autorisation du terminal.
Enregistrez la tension de la batterie au repos et pendant le démarrage, la tension de contrôle à S, la chute de tension des côtés positif et négatif, la vitesse de démarrage, le son d'engagement et la durée de démarrage. Un nouveau solénoïde ne peut pas corriger une batterie ou un câble faible, alors comparez le résultat complet avec les preuves préalables à la réparation.
Amenez le compartiment moteur à la température normale de fonctionnement et répétez le démarrage. Confirmez un retrait constant, un engagement propre, un démarrage stable, un désengagement rapide et aucun échauffement anormal des bornes. Les défauts liés à la chaleur sont une raison courante pour laquelle une réparation à froid apparemment réussie revient.
Si une unité réparée revient, conservez les preuves du véhicule et du démarreur avant le démontage. Enregistrez l'état de la batterie, la chute du câble, la tension de la borne S, la température ambiante et du moteur, la durée du démarrage, le courant si disponible et le symptôme exact. Un deuxième solénoïde peut être endommagé par le même broutage basse tension, le même courant moteur excessif, un démarrage long ou un impact de couronne qui ont endommagé le premier.
Ouvrez l'unité retournée uniquement via le processus de garantie contrôlé et comparez l'érosion des contacts, les marques de piston, l'isolation et l'usure des liaisons avec le dossier de réparation d'origine. Des modèles similaires suggèrent une cause système persistante ; un modèle différent peut indiquer une variation d'assemblage ou de composant.
Si plusieurs unités d'un lot de composants présentent le même problème de dimension, d'isolation ou d'extraction, arrêtez d'utiliser ce lot et testez les échantillons retenus. Ne mettez pas en quarantaine un lot entier provenant d'une défaillance d'un côté du véhicule sans preuve, mais ne poursuivez pas la production lorsqu'un défaut de composant reproductible est présent.
Un distributeur ou un reconstructeur doit définir quelles familles de démarreurs sont éligibles à la réparation des solénoïdes uniquement, quelles limites d'inspection s'appliquent, quelles sources de composants sont approuvées et quel dossier de test accompagne chaque unité. Sans ces contrôles, un remplacement de pièce à faible coût peut créer des résultats sur le terrain incohérents et des litiges au titre de la garantie.
Faites correspondre la tension, la stratégie de bobine, le montage, le piston, les bornes, les joints, l'isolation et les caractéristiques de protection.
Inspectez l’emballage pour déceler tout dommage, protection contre la corrosion, pièces mélangées et traçabilité.
Mesurez les dimensions critiques convenues par rapport à l’échantillon approuvé.
Testez au banc des échantillons de réparation de chaque lot et conservez les résultats.
Mettez en quarantaine les modifications de conception non approuvées ou les étiquettes peu claires.
Les acheteurs peuvent envoyer les références du solénoïde et du démarreur pour les faire correspondre avec les photos de l'étiquette du démarreur, la tension du système, la disposition des bornes, les photos du piston et du support, l'application, la quantité et l'objectif de réparation. Une preuve complète est particulièrement importante lorsqu'un numéro de référence a été refabriqué ou remplacé.
Une référence Delco Remy, Bosch ou une autre marque peut identifier la compatibilité, mais elle ne rend pas un solénoïde de rechange authentique. Utilisez des termes tels que remplacement du marché secondaire, équivalent du marché secondaire ou solénoïde pour faire correspondre la référence du démarreur, à moins que l'origine n'ait été vérifiée.
Le remplacement du solénoïde du démarreur n'est approprié qu'une fois que la batterie, les câbles, les masses, le circuit de commande, le moteur, l'entraînement, la couronne dentée et la liaison mécanique prennent en charge cette limite de réparation. Faites correspondre la tension et les interfaces exactes, protégez la propreté et l'isolation, inspectez l'usure des contacts et des pistons et testez le démarreur complet dans des conditions contrôlées.
Terminez avec les mesures chargées dans le véhicule et un redémarrage à chaud. Ces preuves transforment une estimation basée sur un clic en une réparation documentée et donnent aux équipes de flotte, d'atelier et B2B une norme fiable pour le travail répété.
