Kopling kompresor A/C yang selip, bergetar, hanya aktif saat dingin, atau tidak mau menarik dapat menghentikan pendinginan kabin tanpa membuktikan bahwa kompresor itu sendiri rusak. Celah udara, gaya koil, tegangan sistem, kualitas tanah, kontrol relai, kondisi sabuk, tarikan bantalan, dan perlindungan tekanan zat pendingin semuanya memengaruhi pengaktifan. Mengganti seluruh kompresor sebelum memisahkan faktor-faktor tersebut dapat menyebabkan downtime berulang.
Sistem truk, pertanian, konstruksi, dan bus tugas berat juga menggunakan voltase, alur katrol, pola pemasangan, konektor koil, dan strategi kontrol yang berbeda. Pembeli meninjau Oleh karena itu, rangkaian kompresor A/C tugas berat Elecdurauto harus sesuai dengan kompresor fisik dan kopling sekaligus menjaga kebutuhan kelistrikan dan pendingin kendaraan.
Panduan ini menyajikan urutan berbasis bukti untuk memeriksa celah udara, mengukur resistansi dan arus koil, menguji penurunan tegangan, memeriksa perilaku termal, mengevaluasi kondisi katrol dan hub, dan memutuskan apakah kopling, koil, bantalan, rangkaian kontrol, atau kompresor lengkap termasuk dalam ruang lingkup perbaikan.
Pengujian yang disiplin juga meningkatkan keputusan penyimpanan karena dapat mengidentifikasi apakah permintaan berasal dari kompresor lengkap, kopling yang dapat diservis, komponen kelistrikan, atau perbaikan di sisi kendaraan, alih-alih menganggap setiap hilangnya pendinginan sebagai peluang produk yang sama dengan aman.
Mulailah dengan mencatat apakah kopling tidak pernah aktif, aktif sesekali, terlepas setelah pemanasan, tergelincir saat diberi beban, bergetar, atau tetap aktif pada saat harus dilepas. Catat suhu lingkungan, kebutuhan kabin, kecepatan engine, pengaturan blower, tekanan zat pendingin, kode kesalahan, dan waktu yang diperlukan hingga gejala muncul. Kegagalan panas yang terputus-putus memerlukan pengukuran selama kejadian, bukan setelah kendaraan mendingin.
Verifikasi apakah pengontrol benar-benar meminta pengoperasian kompresor. Tekanan zat pendingin yang rendah, tekanan pelepasan yang tinggi, perlindungan pembekuan evaporator, mesin terlalu panas, logika throttle terbuka lebar, kesalahan jaringan, atau keputusan modul HVAC dapat dengan sengaja menghapus permintaan tersebut. Pada desain perpindahan variabel atau tanpa kopling, perilaku katrol dan metode kontrol yang terlihat mungkin berbeda dari kopling elektromagnetik konvensional.
Simpan diagram pengkabelan dan identifikasi setiap tahapan antara perintah dan koil: sekering, relai, sensor atau sakelar tekanan, keluaran modul, konektor, ground, dan perlindungan termal apa pun. Peta ini mencegah perintah yang hilang disalahartikan sebagai magnet lemah dan memberikan konfigurasi kelistrikan yang tepat kepada pembeli suku cadang.
Kompresor, katrol, hub, konektor, dan susunan pemasangan harus diidentifikasi sebelum pengukuran kelistrikan atau celah dimulai.
Pola keterlibatan, suhu, kecepatan mesin, dan penundaan pengoperasian
Permintaan pengontrol, perlindungan tekanan, dan kode kesalahan yang relevan
Tegangan sistem, desain kopling, konektor, dan jalur ground
Diagram pengkabelan dari sumber perintah ke koil
Jangan menguji pull-in kopling sebagai kesalahan komponen sampai permintaan sistem dan logika pelindung dipahami. Penghapusan perintah yang disengaja bukanlah kegagalan.
Dengan mesin terisolasi, periksa ketegangan sabuk, keselarasan, kontaminasi, kaca, retakan, dan kondisi alur katrol. Periksa hub kopling terhadap perubahan warna akibat panas, lecet, pengencang longgar, elemen karet rusak, shim hilang, dan keausan tidak merata. Putar katrol sesuai dengan prosedur servis dan dengarkan suara atau kontak bantalan yang kasar.
Kompresor yang terseret, bantalan katrol yang rusak, atau sabuk yang tidak sejajar dapat membebani kopling yang memiliki celah udara dan gaya koil yang memadai. Debu logam di sekitar hub, permukaan biru, atau bau terbakar menyebabkan selip berulang kali, namun penyebabnya mungkin torsi kompresor yang berlebihan dan bukan kesalahan listrik. Jangan memasang kopling baru pada kompresor yang rusak atau terkontaminasi.
Foto label, dudukan, kepala belakang, port, alur katrol, diameter, hub, konektor koil, dan jalur sabuk. Fitur-fitur ini sangat penting jika penggantinya seperti Kompresor A/C H10 John Deere sedang dipertimbangkan. Rangkaian model saja tidak mengonfirmasi voltase, jumlah alur, orientasi port, atau kesesuaian braket.
Ketegangan sabuk, kesejajaran, kondisi alur, dan kontaminasi
Kebisingan bantalan katrol, putaran, suhu, dan tarikan
Keausan hub, tanda panas, shim, pengikat, dan permukaan gesekan
Torsi poros kompresor dan bukti kejang internal
Perbaiki sabuk, bantalan, penyelarasan, atau tarikan kompresor sebelum menilai gaya koil. Kopling tidak dapat bertahan ketika rakitan penggerak atau sistem sabuk melebihi beban yang dirancang.

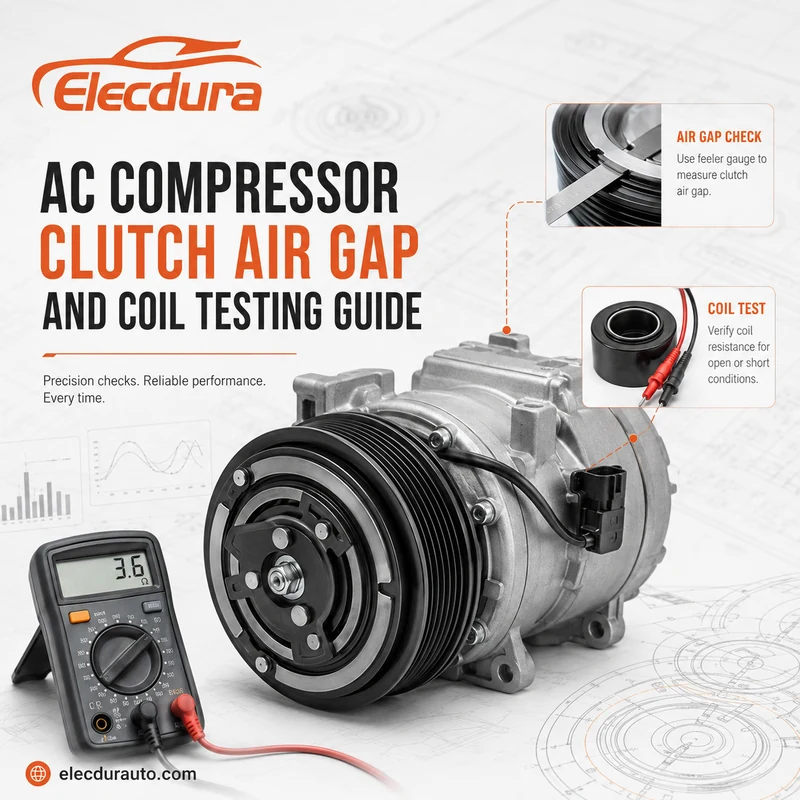

Gunakan metode pengukur perasa yang ditentukan pada beberapa titik dengan jarak yang sama di sekitar hub. Jangan memaksakan pengukur atau mengukur melintasi kerusakan yang timbul. Catat setiap posisi karena rata-rata yang dapat diterima dapat menyembunyikan celah yang meruncing yang disebabkan oleh distorsi hub, serpihan, spline yang aus, shim yang tidak rata, atau pelat yang bengkok. Bandingkan rangkaian kopling yang sebenarnya dengan batas servis yang terverifikasi.
Celah yang berlebihan mengurangi gaya magnet pada permukaan gesekan dan biasanya menyebabkan hot non-engagement karena resistansi kumparan meningkat seiring dengan meningkatnya suhu. Celah yang terlalu kecil dapat menimbulkan hambatan, panas, kebisingan, dan keausan dini. Jika nilainya sangat bervariasi di sekeliling keliling, melepas shim saja tidak akan mengembalikan pengikatan paralel.
Dokumentasikan instrumen, lokasi, suhu dingin, rentang pengukuran, dan sumber batas yang dipublikasikan. Jika tidak tersedia spesifikasi terpercaya, jangan mengganti nomor generik dari kompresor lain. RFQ harus meminta pemasok untuk mengkonfirmasi spesifikasi celah udara kopling dan metode penyetelan untuk unit yang diusulkan.
Setidaknya tiga posisi pengukuran melingkar
Suhu komponen dingin dan metode pengukur
Batas publikasi minimum, maksimum, spread, dan pastinya
Pengaturan shim, runout hub, serpihan, dan kondisi permukaan
Setel hanya jika desain dan batas kopling telah diverifikasi dan permukaan gesekan tetap dapat diservis. Celah yang tidak rata atau kerusakan mekanis memerlukan perbaikan yang lebih dalam dibandingkan pelepasan shim.
Putuskan sambungan kumparan sesuai petunjuk dan ukur resistansi dengan meteran yang telah diperiksa resistansi timbal dan kualitas kontaknya. Suhu penting: resistansi tembaga meningkat saat panas, jadi bandingkan pembacaan dengan spesifikasi pada suhu yang diketahui atau terapkan metode koreksi dari pabriknya. Pembacaan dingin dalam kisaran luas mungkin tidak menunjukkan belitan terbuka panas.
Periksa konektor terhadap terminal penyebaran, korosi, oli, kerusakan segel, plastik meleleh, dan retensi lemah. Lenturkan harness dengan hati-hati sambil memantau apakah ada dugaan adanya pembukaan yang terputus-putus. Uji insulasi koil ke ground hanya dengan peralatan dan tegangan yang disetujui untuk sirkuit; uji insulasi yang tidak tepat dapat merusak elektronik atau belitan.
Itu Kompresor A/C Komatsu BH50101 menggambarkan pentingnya identifikasi produk: tegangan koil, konfigurasi katrol, dan detail konektor harus sesuai dengan aplikasinya. Kumparan nominal 12 volt dalam armada 24 volt, atau sebaliknya, menyebabkan kegagalan langsung atau penarikan yang tidak dapat diandalkan.
Tegangan koil, konektor, katrol, dan detail pemasangan harus sesuai dengan aplikasi tugas berat.
Kompensasi kabel meteran dan kontak terminal bersih
Suhu koil dan spesifikasi resistansi yang berlaku
Retensi konektor, seal, korosi, dan perilaku fleksibel harness
Metode isolasi koil-ke-tanah yang disetujui jika ditentukan
Ketahanan dingin yang stabil tidak cukup bila keluhannya bersifat termal. Ulangi pengukuran pada suhu kegagalan atau pantau rangkaian sampai belitan terbuka atau menyimpang.
Resistansi memprediksi arus hanya jika tegangan kumparan sebenarnya diketahui. Gunakan metode penjepit arus atau seri yang sesuai dan ukur tegangan pada konektor kopling saat pengontrol memerintahkan pengaktifan. Bandingkan arus awal dan arus stabil dengan spesifikasi rangkaian. Arus yang rendah dapat disebabkan oleh hambatan yang berlebihan pada kabel atau belitan; arus yang tinggi mungkin menunjukkan korsleting atau kumparan yang salah.
Amati seberapa cepat hub tertarik dan apakah hub tetap terpasang dengan benar. Obrolan mungkin berasal dari tegangan lemah, celah udara yang berlebihan, permukaan yang terdistorsi, pantulan relai, perputaran pengontrol, atau perlindungan tekanan. Jangan memaksakan pengaktifan berulang kali saat kopling selip; setiap kejadian menambah panas dan dapat merusak hub, bantalan katrol, dan hidung kompresor.
Jika kabel uji leburan yang disetujui diperbolehkan, aktivasi koil langsung dapat memisahkan kopling dari kontrol hulu, namun hal ini tidak boleh mengabaikan keselamatan sistem dengan cara menjalankan kompresor dalam kondisi tekanan atau pelumasan yang tidak aman. Tes tarik ke dalam dengan sabuk dilepas atau sistem dinonaktifkan mungkin lebih baik jika informasi servis mengizinkan.
Tegangan konektor dan arus koil selama perintah
Kecepatan tarikan awal dan perilaku memegang yang stabil
Frekuensi obrolan, permintaan pengontrol, dan status relai
Metode isolasi leburan yang aman diizinkan oleh informasi layanan
Mengutuk koil hanya ketika tegangan yang memadai mencapainya dan perilaku arus, tarikan, atau penahan panas tetap berada di luar persyaratan yang diverifikasi.
Pengukur yang menunjukkan tegangan baterai pada konektor yang tidak dibebani dapat menyembunyikan relai, kontak sekering, sambungan, atau ground yang buruk. Ukur dari positif baterai ke suplai koil selama pengaktifan dan dari ground koil ke negatif baterai pada saat yang bersamaan. Segmentasikan kehilangan yang berlebihan pada kontak relai, sekering, konektor, bagian rangkaian kabel, driver modul, dan titik ground.
Pada sirkuit yang digerakkan secara elektronik, pastikan apakah modul beralih ke sisi positif atau ground dan apakah modulasi lebar pulsa digunakan. Meteran konvensional mungkin menampilkan rata-rata yang memerlukan osiloskop atau konteks data pindaian. Jangan pernah menggunakan daya eksternal ke kabel yang dikontrol modul sampai arsitektur sirkuit diverifikasi.
Uji panas sambungan yang mencurigakan karena kerutan dan kontak relai yang rusak dapat meningkatkan resistansi setelah arus mengalir. Titik panas termal mendukung pembacaan listrik tetapi tidak menggantikannya. Perbaiki sirkuit, ulangi uji celah udara dan tarik ke dalam, dan konfirmasikan bahwa pengontrol mempertahankan perintah.
Baterai positif terhadap penurunan tegangan suplai koil
Coil-ground ke penurunan tegangan baterai-negatif
Relay, sekering, sambatan, konektor, driver, dan segmentasi ground
PWM atau bentuk gelombang dan konteks perintah yang dikontrol modul
Jangan mengganti kopling atau kompresor yang pengikatannya lemah sampai jatuh tegangan pada beban berada di dalam batas penerapan pada suhu kegagalan sebenarnya.
Jika kopling bekerja dalam keadaan dingin, pantau hambatan atau arus koil, tegangan konektor, celah udara, suhu hub, suhu katrol, tekanan pelepasan, dan permintaan pengontrol saat sistem memanas. Gunakan alat suhu non-kontak dengan kesadaran emisivitas yang sesuai atau sensor terpasang yang ditempatkan dengan aman jauh dari bagian yang berputar. Hentikan pengujian jika terjadi slip atau panas berlebih.
Celah efektif yang melebar, berkurangnya gaya magnet, belitan panas terbuka, kegagalan relai, resistansi konektor, tekanan sisi tinggi yang berlebihan, atau torsi kompresor semuanya dapat menghasilkan pelepasan panas. Identifikasi nilai mana yang berubah terlebih dahulu. Jika pengontrol menghapus permintaan sebelum kopling dilepaskan, selidiki perlindungan sistem; jika perintah tetap ada tetapi arusnya hilang, jalur atau kumparan listrik menjadi lebih mungkin terjadi.
Petakan periode pemulihan. Kumparan yang menyambung kembali setelah pendinginan memberikan bukti berbeda dari pengontrol yang disetel ulang setelah tekanan turun. Laporan akhir harus mencakup waktu, suhu, tekanan, arus, tegangan, dan status perintah pada saat pengaktifan, kegagalan, dan pemulihan.
belum diartikan
Suhu koil, hub, katrol, lingkungan, dan kompresor
Tegangan, arus, celah udara, dan status perintah
Tekanan hisap dan pelepasan ditambah aliran udara kondensor
Waktu kegagalan, perubahan nilai pertama, dan waktu pemulihan
Dasarkan perbaikan pada parameter pertama yang meninggalkan kondisi normal, bukan pada komponen mana yang terasa paling panas setelah kopling selip.
Kompresor yang dapat diservis dengan kopling terverifikasi yang dapat diganti mungkin hanya memerlukan hub, koil, bantalan katrol, atau set kopling lengkap. Perbaikan ini memerlukan peralatan yang disetujui, penggunaan penarik dan pemasang yang benar, perlindungan poros, pemilihan shim, perangkat keras penahan, pengaturan celah udara, dan pemeriksaan runout akhir. Tidak semua kompresor mendukung servis kopling pada kendaraan.
Penggantian lengkap lebih tepat bila kompresor macet, berisik di bagian dalam, terkontaminasi, bocor di area yang tidak dapat diservis, spline hidung atau poros rusak, atau bila rakitan kopling yang benar tidak dapat diperoleh dan divalidasi. Jika kegagalan internal melepaskan serpihan, sistem mungkin memerlukan pembilasan atau penggantian komponen sesuai dengan panduan sistem pendingin.
Produk seperti Kompresor A/C BH51122 10PA17C harus disesuaikan dengan model kompresor, voltase, dudukan, katrol, port, kepala belakang, persyaratan oli dan zat pendingin, serta aplikasi. Pembeli harus menentukan apakah pesanannya mencakup kopling, koil, jumlah oli, segel, dan tutup pelindung.
Torsi kompresor, kebisingan, kebocoran, kontaminasi, dan kondisi poros
Kemudahan servis kopling, akses alat, shim, hub, koil, dan ketersediaan bantalan
Kotoran sistem, persyaratan pembilasan, pengering penerima, dan kontrol ekspansi
Perlengkapan unit lengkap, oli, refrigeran, port, dudukan, katrol, dan voltase
Pilih perbaikan hanya kopling hanya jika kompresor dan sirkuit zat pendingin dalam keadaan sehat dan prosedur servis dapat memulihkan celah, retensi, dan kesejajaran udara yang terverifikasi.
Setelah evakuasi, pengisian daya, atau servis komponen, ikuti prosedur zat pendingin dan oli yang ditentukan. Pastikan aliran udara kondensor, pengoperasian kipas, kondisi sabuk, tekanan hisap dan pelepasan, suhu ventilasi, kontrol evaporator, dan siklus kopling pada kondisi sekitar dan kecepatan engine yang ditentukan. Kopling yang aktif tidak membuktikan bahwa sistem mendingin dengan benar.
Ulangi pemeriksaan tegangan, arus, dan suhu setelah unit mencapai siklus kerja yang representatif. Waspadai debu slip, bau, obrolan, celah udara yang meningkat, panas bantalan yang tidak normal, atau intervensi pengontrol. Untuk alat berat yang beroperasi pada kecepatan kendaraan rendah, verifikasi kinerja kondensor di lingkungan aliran udara nyata daripada hanya mengandalkan ruang bengkel yang sejuk.
Catat massa refrigeran akhir, aksi oli, pembacaan tekanan, kinerja ventilasi, status perintah, arus koil, celah udara panas jika ditentukan, dan hasil inspeksi. Hal ini menjadi dasar untuk pemeliharaan di masa mendatang dan mendukung peninjauan garansi pemasok atau pemasang.
Biaya refrigeran dan prosedur oli yang ditentukan
Tekanan, suhu ventilasi, lingkungan, aliran udara, dan kecepatan mesin
Arus koil panas, tegangan konektor, pengikatan, dan perputaran
Hub pasca pengoperasian, katrol, sabuk, bantalan, dan pemeriksaan kebocoran
Lepaskan kendaraan atau mesin hanya setelah kopling tetap stabil melalui siklus panas dan beban yang diinginkan dan sistem pendingin memberikan pendinginan terkontrol tanpa tekanan atau selip yang tidak normal.
Permintaan kompresor A/C tugas berat harus mencakup kendaraan atau peralatan, mesin, voltase, model kompresor, referensi OE, foto pemasangan, diameter katrol dan jumlah alur, konektor, jenis dan orientasi port, detail kepala belakang, celah udara kopling, pembacaan koil, dan cakupan perbaikan yang didiagnosis. Sebutkan kuantitas, tujuan, pengemasan, dan apakah sampel diperlukan.
Gunakan penentuan posisi yang akurat: nomor OE dapat digunakan untuk pencocokan, namun pengganti yang belum terverifikasi harus digambarkan sebagai pengganti purnajual yang setara atau referensi OE, bukan sebagai kompresor bermerek asli. Mintalah pemasok untuk mengkonfirmasi keluarga kompresor, tegangan kopling, katrol, pemasangan, oli, zat pendingin, dan aplikasi secara tertulis.
Kirimkan buktinya melalui Halaman pertanyaan A/C tugas berat Elecdurauto sehingga tinjauan teknis dapat mendahului penawaran harga. Untuk pemesanan berulang, simpan label, dimensi, konektor, arus kopling, celah, pengemasan, dan hasil pengujian yang diterima sebagai referensi batch.
Peralatan, mesin, voltase, model, referensi OE, dan kuantitas
Dudukan, katrol, konektor, port, kepala belakang, oli, dan refrigeran
Celah, resistansi, arus, penurunan tegangan, tekanan, dan suhu kegagalan
Persetujuan sampel, bukti pengujian, pengemasan, waktu tunggu, dan proses garansi
Jangan menyetujui pasokan massal sampai sampel cocok dengan antarmuka mekanis, elektrik, dan zat pendingin yang lengkap dan lolos uji beban panas.
Diagnosis kopling kompresor A/C menjadi andal ketika celah udara, resistansi koil, arus, tegangan beban, permintaan kontrol, suhu, kondisi sabuk, torsi kompresor, dan perlindungan zat pendingin dievaluasi bersama-sama. Celah yang berlebihan dan koil panas yang lemah dapat terlihat serupa, sementara logika kontrol atau tekanan mungkin sengaja menghilangkan keterlibatan.
Untuk pembeli armada dan B2B, permintaan penggantian terkuat mencakup garis waktu kegagalan, pengukuran, identitas kompresor, konfigurasi kelistrikan, katrol dan dudukan, port, sistem pendingin, dan uji penerimaan. Bukti tersebut mencegah penggantian kompresor lengkap yang tidak perlu dan membuat unit purnajual yang disetujui lebih mudah untuk divalidasi, disimpan, dan didukung.
