Uma embreagem do compressor do A/C que escorrega, vibra, engata apenas quando está fria ou se recusa a puxar pode interromper o resfriamento da cabine sem provar que o próprio compressor falhou. Entreferro, força da bobina, tensão do sistema, qualidade do solo, controle do relé, condição da correia, arrasto do rolamento e proteção da pressão do refrigerante afetam o engate. Substituir o compressor completo antes de separar esses fatores pode criar tempos de inatividade repetidos.
Os sistemas de caminhões pesados, agrícolas, de construção e de ônibus também usam diferentes tensões, ranhuras de polias, padrões de montagem, conectores de bobina e estratégias de controle. Compradores analisando o A linha de compressores de ar condicionado para serviço pesado Elecdurauto deve, portanto, corresponder ao compressor físico e à embreagem, preservando os requisitos elétricos e de refrigerante do veículo.
Este guia apresenta uma sequência baseada em evidências para inspecionar o entreferro, medir a resistência e a corrente da bobina, testar a queda de tensão, verificar o comportamento térmico, avaliar a condição da polia e do cubo e decidir se a embreagem, a bobina, o rolamento, o circuito de controle ou o compressor completo pertencem ao escopo do reparo.
Um teste disciplinado também melhora as decisões de estoque porque identifica se a demanda pertence a um compressor completo, uma embreagem funcional, um componente elétrico ou um reparo no veículo, em vez de tratar com segurança cada perda de resfriamento como a mesma oportunidade de produto.
Comece registrando se a embreagem nunca engata, engata intermitentemente, libera após aquecimento, desliza sob carga, vibra ou permanece engatada quando deveria ser liberada. Observe a temperatura ambiente, a demanda da cabine, a velocidade do motor, a configuração do ventilador, as pressões do refrigerante, os códigos de falha e o tempo necessário para o sintoma aparecer. Uma falha a quente intermitente requer medições durante o evento, não depois que o veículo esfria.
Verifique se o controlador está realmente solicitando a operação do compressor. Baixa pressão do refrigerante, alta pressão de descarga, proteção contra congelamento do evaporador, superaquecimento do motor, lógica de aceleração totalmente aberta, falhas de rede ou uma decisão do módulo HVAC podem remover intencionalmente a solicitação. Em projetos de deslocamento variável ou sem embreagem, o comportamento visível da polia e o método de controle podem diferir de uma embreagem eletromagnética convencional.
Salve o diagrama de fiação e identifique cada estágio entre o comando e a bobina: fusível, relé, sensores ou interruptores de pressão, saída do módulo, conector, terra e qualquer proteção térmica. Este mapa evita que um comando ausente seja confundido com magnetismo fraco e fornece ao comprador das peças uma configuração elétrica exata.
O compressor, a polia, o cubo, o conector e o arranjo de montagem devem ser identificados antes do início das medições elétricas ou de folga.
Padrão de engate, temperatura, rotação do motor e atraso operacional
Solicitação do controlador, proteção de pressão e códigos de falha relevantes
Tensão do sistema, projeto da embreagem, conector e caminho de aterramento
Diagrama de fiação da fonte de comando à bobina
Não teste o acionamento da embreagem como uma falha de componente até que a solicitação do sistema e a lógica de proteção sejam compreendidas. Uma remoção de comando intencional não é uma embreagem com falha.
Com o motor isolado, inspecione a tensão da correia, alinhamento, contaminação, vidros, rachaduras e condição da ranhura da polia. Verifique o cubo da embreagem quanto a descoloração causada pelo calor, arranhões, fixadores soltos, elementos de borracha quebrados, calços faltantes e desgaste irregular. Gire a polia de acordo com o procedimento de serviço e ouça ruídos ou contatos bruscos no rolamento.
Um compressor arrastado, um rolamento de polia com defeito ou uma correia desalinhada podem sobrecarregar uma embreagem que tenha entreferro e força de bobina adequados. Pó de metal ao redor do cubo, superfícies azuis ou odor de queimado sustentam deslizamentos repetidos, mas a causa pode ser o torque excessivo do compressor e não uma falha elétrica. Não instale uma embreagem nova em um compressor emperrado ou contaminado.
Fotografe a etiqueta, montagem, cabeçote traseiro, portas, ranhuras da polia, diâmetro, cubo, conector da bobina e caminho da correia. Esses recursos são vitais se um substituto como o O compressor H10 John Deere A/C está sendo considerado. A família do modelo por si só não confirma a tensão, a contagem de ranhuras, a orientação da porta ou o ajuste do suporte.
Tensão da correia, alinhamento, condição da ranhura e contaminação
Ruído, folga, temperatura e arrasto do rolamento da polia
Desgaste do cubo, marcas de calor, calços, fixadores e faces de fricção
Torque do eixo do compressor e evidência de gripagem interna
Repare a correia, o rolamento, o alinhamento ou o arrasto do compressor antes de avaliar a força da bobina. Uma embreagem não pode sobreviver quando o conjunto acionado ou o sistema de correia excede a carga projetada.

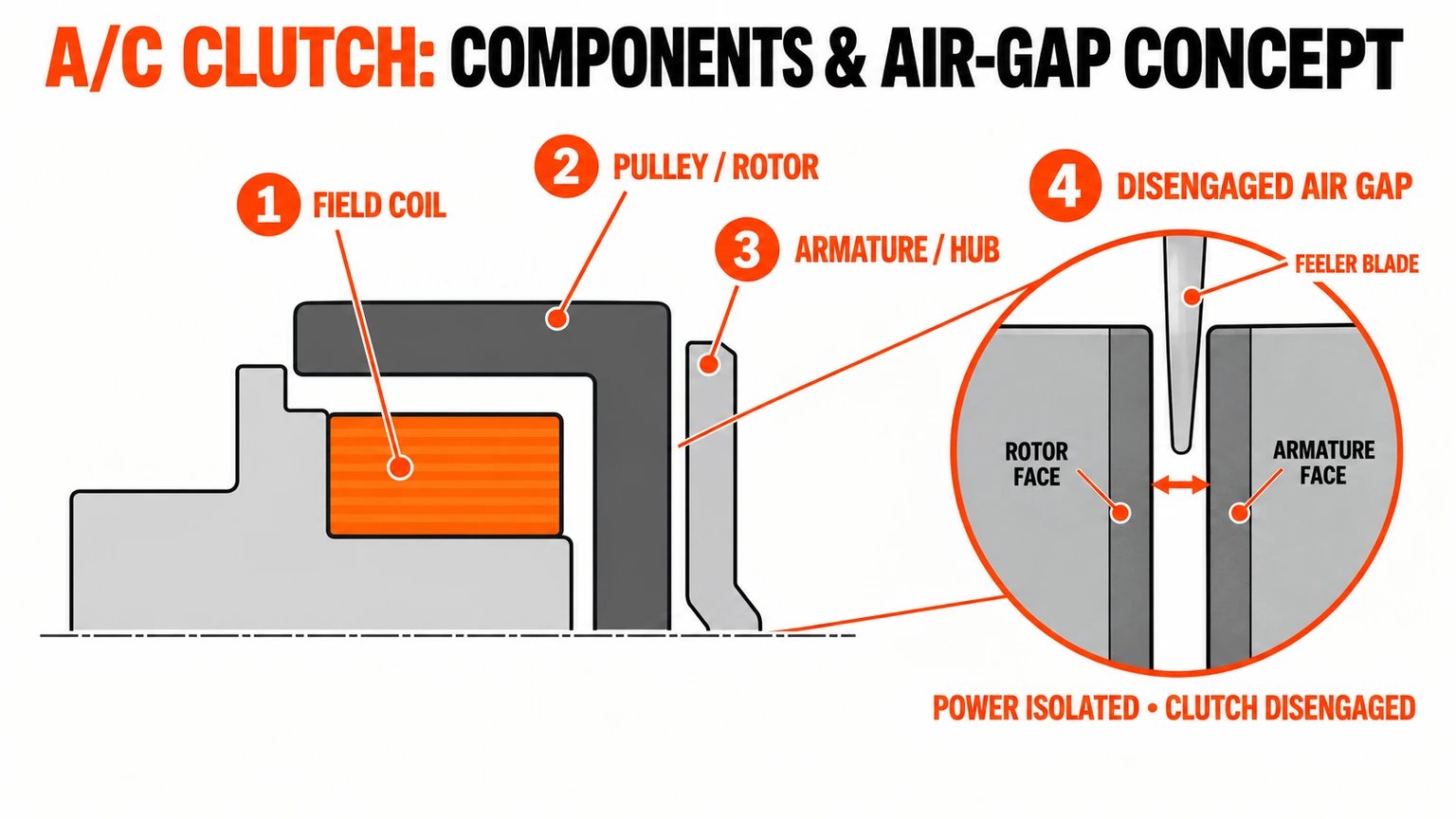

Use o método de calibrador de folga especificado em vários pontos espaçados uniformemente ao redor do cubo. Não force o medidor nem meça danos elevados. Registre cada posição porque uma média aceitável pode ocultar uma folga cônica causada por distorção do cubo, detritos, estrias desgastadas, calços irregulares ou placa dobrada. Compare a família exata de embreagem com os limites de serviço verificados.
Uma folga excessiva reduz a força magnética nas superfícies de atrito e geralmente causa o não engate quente porque a resistência da bobina aumenta à medida que a temperatura aumenta. Uma folga muito pequena pode criar arrasto, calor, ruído e desgaste prematuro. Se os valores variarem muito ao redor da circunferência, a simples remoção de um calço pode não restaurar o engate paralelo.
Documente o instrumento, locais, temperatura fria, faixa medida e fonte de limite publicada. Se nenhuma especificação confiável estiver disponível, não substitua por um número genérico de outro compressor. A RFQ deve solicitar ao fornecedor que confirme a especificação do entreferro da embreagem e o método de ajuste para a unidade proposta.
Pelo menos três posições de medição circunferenciais
Temperatura do componente frio e método de medição
Limite publicado mínimo, máximo, spread e exato
Arranjo dos calços, desvio do cubo, detritos e condição da face
Ajuste somente quando o projeto e o limite da embreagem forem verificados e as faces de atrito permanecerem utilizáveis. Folga irregular ou danos mecânicos requerem reparos mais profundos do que a remoção de calços.

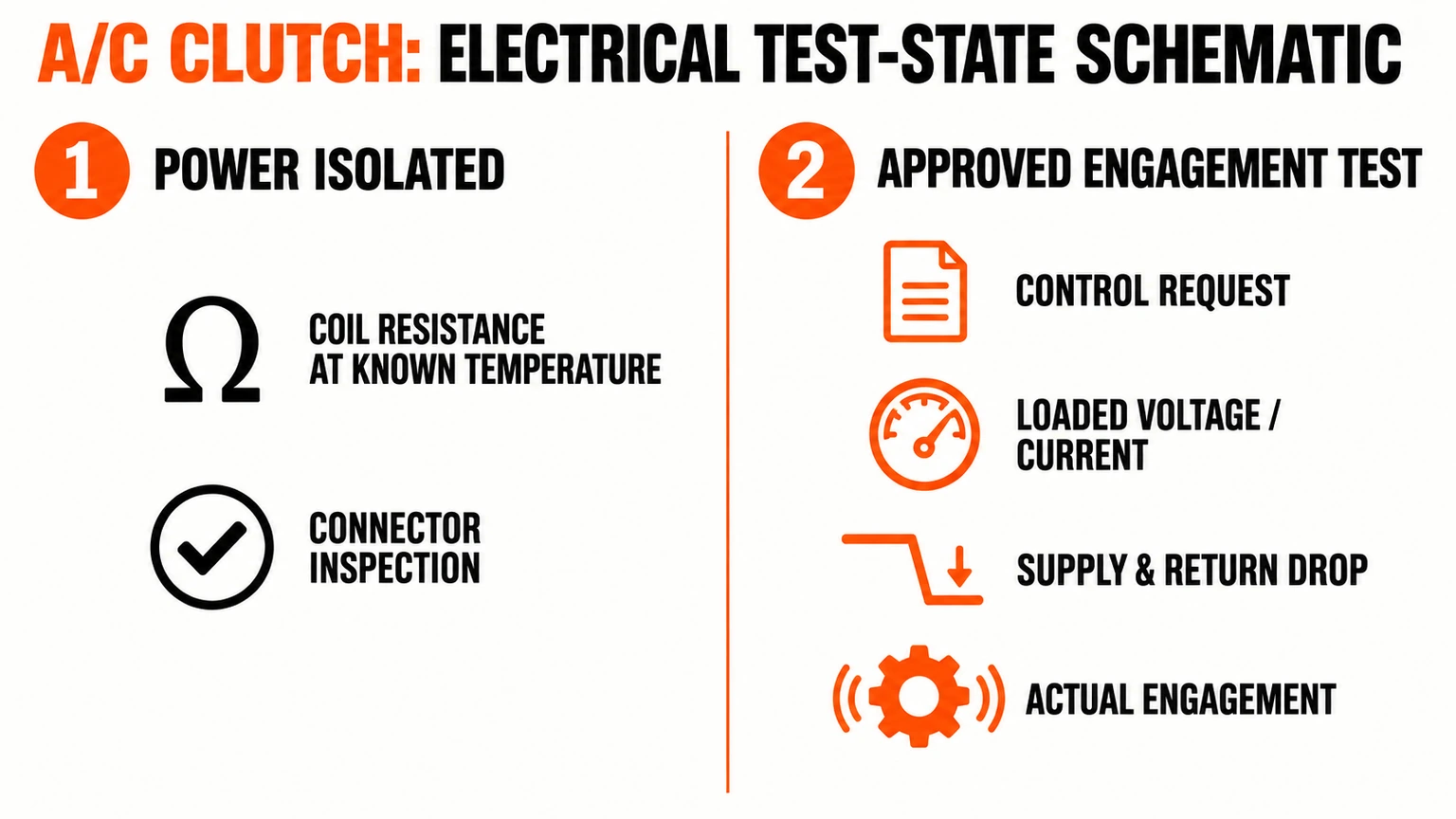

Desconecte a bobina conforme indicado e meça a resistência com um medidor que tenha sido verificado quanto à resistência do condutor e qualidade do contato. A temperatura é importante: a resistência do cobre aumenta quando quente, portanto compare a leitura com uma especificação a uma temperatura conhecida ou aplique o método de correção do fabricante. Uma leitura a frio dentro de uma faixa ampla pode não revelar um enrolamento aberto por calor.
Inspecione o conector quanto a terminais espalhados, corrosão, óleo, danos na vedação, plástico derretido e retenção fraca. Flexione o arnês cuidadosamente enquanto monitora quando há suspeita de abertura intermitente. Teste o isolamento da bobina até o aterramento somente com equipamento e tensão aprovados para o circuito; um teste de isolamento inadequado pode danificar os componentes eletrônicos ou o enrolamento.
O O compressor BH50101 Komatsu A/C ilustra por que a identificação do produto é importante: a tensão da bobina, a configuração da polia e os detalhes do conector devem estar de acordo com a aplicação. Uma bobina nominal de 12 volts em uma frota de 24 volts, ou o inverso, cria falha imediata ou tração não confiável.
A tensão da bobina, o conector, a polia e os detalhes de montagem devem corresponder à aplicação de serviço pesado.
Compensação do cabo do medidor e contato terminal limpo
Temperatura da bobina e especificação de resistência aplicável
Retenção do conector, vedação, corrosão e comportamento flexível do chicote
Método aprovado de isolamento bobina-terra quando especificado
Uma resistência estável ao frio não é suficiente quando a reclamação é térmica. Repita a medição na temperatura de falha ou monitore o circuito até que o enrolamento se abra ou se desvie.
A resistência prevê a corrente somente se a tensão real da bobina for conhecida. Use um alicate de corrente apropriado ou um método em série e meça a tensão no conector da embreagem enquanto o controlador comanda o engate. Compare a corrente inicial e constante com a especificação do circuito. A baixa corrente pode resultar de resistência excessiva na fiação ou no enrolamento; corrente alta pode indicar voltas em curto ou bobina errada.
Observe a rapidez com que o cubo é retraído e se ele permanece totalmente encaixado. A vibração pode vir de tensão fraca, entreferro excessivo, face distorcida, oscilação do relé, ciclagem do controlador ou proteção de pressão. Não force repetidamente o engate quando a embreagem escorregar; cada evento adiciona calor e pode danificar o cubo, o rolamento da polia e a ponta do compressor.
Onde um cabo de teste com fusível aprovado for permitido, a ativação direta da bobina pode separar a embreagem do controle a montante, mas não deve ignorar a segurança do sistema de uma forma que opere o compressor sob condições inseguras de pressão ou lubrificação. Um teste de tração com o cinto removido ou o sistema desativado pode ser preferível quando as informações de serviço permitirem.
Tensão do conector e corrente da bobina durante o comando
Velocidade inicial de pull-in e comportamento de retenção constante
Frequência de vibração, solicitação do controlador e estado do relé
Método seguro de isolamento por fusível permitido pelas informações de serviço
Condene a bobina somente quando a tensão adequada a atingir e o comportamento de corrente, pull-in ou retenção a quente permanecer fora do requisito verificado.
Um medidor que mostra a tensão da bateria em um conector descarregado pode ocultar um relé, contato de fusível, emenda ou aterramento defeituoso. Meça do positivo da bateria até a alimentação da bobina durante o engate e do terra da bobina até o negativo da bateria ao mesmo tempo. Segmente qualquer perda excessiva entre contatos de relé, fusíveis, conectores, seções de chicote, drivers de módulo e pontos de aterramento.
Em circuitos acionados eletronicamente, confirme se o módulo alterna o lado positivo ou o lado terra e se a modulação por largura de pulso é usada. Um medidor convencional pode exibir uma média que precisa de contexto de osciloscópio ou de dados de varredura. Nunca aplique alimentação externa a um fio controlado por módulo até que a arquitetura do circuito seja verificada.
Faça testes térmicos em conexões suspeitas porque crimpagens e contatos de relé danificados podem aumentar em resistência após o fluxo de corrente. Um ponto quente térmico suporta a leitura elétrica, mas não a substitui. Repare o circuito, repita o teste de entreferro e pull-in e confirme se o controlador mantém o comando.
Positivo da bateria para queda de tensão de alimentação da bobina
Queda de tensão entre o terra da bobina e o negativo da bateria
Segmentação de relé, fusível, emenda, conector, driver e aterramento
PWM ou forma de onda controlada por módulo e contexto de comando
Não substitua a embreagem ou o compressor por engate fraco até que a queda de tensão na carga esteja dentro do limite de aplicação na temperatura de falha real.
Se a embreagem funcionar a frio, monitore a resistência ou corrente da bobina, tensão do conector, entreferro, temperatura do cubo, temperatura da polia, pressão de descarga e solicitação do controlador à medida que o sistema aquece. Use ferramentas de temperatura sem contato com reconhecimento de emissividade apropriado ou sensores conectados colocados com segurança longe de peças rotativas. Pare o teste se ocorrer escorregamento ou superaquecimento.
Uma folga efetiva crescente, força magnética reduzida, enrolamento aberto a quente, falha do relé, resistência do conector, pressão excessiva no lado de alta ou torque do compressor podem produzir uma liberação a quente. Identifique qual valor muda primeiro. Se o controlador remover a solicitação antes da embreagem ser liberada, investigue a proteção do sistema; se o comando permanecer, mas a corrente desaparecer, o caminho elétrico ou bobina se tornará mais provável.
Mapeie o período de recuperação. Uma bobina que se reconecta após o resfriamento apresenta evidências diferentes de um controlador que reinicia após a queda de pressão. O relatório final deve incluir tempo, temperaturas, pressões, corrente, tensão e estado de comando no engajamento, falha e recuperação.
indefinido
Temperaturas da bobina, cubo, polia, ambiente e compressor
Tensão, corrente, entreferro e estado de comando
Pressão de sucção e descarga mais fluxo de ar do condensador
Tempo de falha, primeira alteração de valor e tempo de recuperação
Baseie o reparo no primeiro parâmetro que sai de sua condição normal, e não no componente que parece mais quente depois que a embreagem já escorregou.
Um compressor utilizável com uma embreagem substituível verificada pode precisar apenas de um cubo, bobina, rolamento de polia ou conjunto completo de embreagem. O reparo requer ferramentas aprovadas, uso correto do extrator e instalador, proteção do eixo, seleção de calços, ferragens de retenção, ajuste do entreferro e inspeção final de desvio. Nem todo compressor suporta serviço de embreagem no veículo.
A substituição completa é mais apropriada quando o compressor está emperrado, barulhento internamente, contaminado, vazando em áreas que não podem ser reparadas, tem nariz ou estrias do eixo danificados ou quando um conjunto de embreagem correto não pode ser obtido e validado. Se uma falha interna liberar detritos, o sistema poderá exigir lavagem ou substituição de componentes de acordo com as orientações do sistema de refrigerante.
Um produto como o O compressor A / C BH51122 10PA17C deve ser compatível com o modelo do compressor, tensão, montagem, polia, portas, cabeçote traseiro, requisitos de óleo e refrigerante e aplicação. Os compradores devem definir se o pedido inclui embreagem, bobina, quantidade de óleo, vedações e tampas de proteção.
Torque do compressor, ruído, vazamento, contaminação e condição do eixo
Facilidade de manutenção da embreagem, acesso a ferramentas, calços, cubo, bobina e disponibilidade de rolamentos
Detritos do sistema, requisitos de lavagem, secador do receptor e controle de expansão
Montagem completa da unidade, óleo, refrigerante, portas, montagem, polia e tensão
Escolha o reparo somente da embreagem somente quando o compressor e o circuito refrigerante estiverem saudáveis e o procedimento de serviço puder restaurar o entreferro, a retenção e o alinhamento verificados.
Após a evacuação, carregamento ou manutenção dos componentes, siga o procedimento especificado para refrigerante e óleo. Confirme o fluxo de ar do condensador, a operação do ventilador, a condição da correia, as pressões de sucção e descarga, a temperatura da ventilação, o controle do evaporador e o ciclo da embreagem em uma condição ambiente e velocidade do motor definidas. Uma embreagem que engata não prova que o sistema esfria corretamente.
Repita as verificações de tensão, corrente e temperatura depois que a unidade atingir um ciclo de trabalho representativo. Fique atento a poeira escorregadia, odor, trepidação, aumento do entreferro, aquecimento anormal do rolamento ou intervenção do controlador. Para máquinas que operam em baixa velocidade do veículo, verifique o desempenho do condensador no ambiente de fluxo de ar real, em vez de depender apenas de uma área de oficina fria.
Registre a massa final do refrigerante, a ação do óleo, as leituras de pressão, o desempenho da ventilação, o estado do comando, a corrente da bobina, o entreferro de ar quente quando especificado e o resultado da inspeção. Isto se torna a base para manutenção futura e apoia a revisão da garantia do fornecedor ou instalador.
Carga de refrigerante especificada e procedimento de óleo
Pressões, temperatura de ventilação, ambiente, fluxo de ar e velocidade do motor
Corrente da bobina quente, tensão do conector, engate e ciclagem
Cubo pós-execução, polia, correia, rolamento e inspeção de vazamento
Solte o veículo ou máquina somente depois que a embreagem permanecer estável durante o ciclo de calor e carga pretendido e o sistema de refrigeração fornecer resfriamento controlado sem pressão ou deslizamento anormal.
Uma consulta de compressor de ar condicionado para serviço pesado deve incluir veículo ou equipamento, motor, tensão, modelo de compressor, referências OE, fotografias de montagem, diâmetro da polia e contagem de ranhuras, conector, tipo de porta e orientação, detalhes do cabeçote traseiro, entreferro da embreagem, leituras da bobina e o escopo do reparo diagnosticado. Indique quantidade, destino, embalagem e se uma amostra é necessária.
Use um posicionamento preciso: um número OE pode ser usado para correspondência, mas uma substituição não verificada deve ser descrita como um equivalente de reposição ou substituição de referência OE, e não como um compressor de marca genuíno. Peça ao fornecedor para confirmar por escrito a família do compressor, a tensão da embreagem, a polia, a montagem, o óleo, o refrigerante e a aplicação.
Envie as evidências através do Página de consulta de A/C para serviços pesados da Elecdurauto para que a revisão técnica possa preceder uma cotação. Para pedidos repetidos, guarde a etiqueta aceita, as dimensões, o conector, a corrente da embreagem, a folga, a embalagem e o resultado de comissionamento como referência do lote.
Equipamento, motor, tensão, modelo, referência OE e quantidade
Montagem, polia, conector, portas, cabeçote traseiro, óleo e refrigerante
Gap, resistência, corrente, queda de tensão, pressão e temperatura de falha
Aprovação de amostra, evidência de teste, embalagem, prazo de entrega e processo de garantia
Não aprove o fornecimento em massa até que uma amostra corresponda à interface mecânica, elétrica e de refrigerante completa e passe no comissionamento com carga quente.
O diagnóstico da embreagem do compressor A/C torna-se confiável quando o entreferro, a resistência da bobina, a corrente, a tensão carregada, a solicitação de controle, a temperatura, a condição da correia, o torque do compressor e a proteção do refrigerante são avaliados em conjunto. A folga excessiva e uma bobina quente fraca podem parecer semelhantes, enquanto a lógica de controle ou pressão pode remover intencionalmente o engate.
Para compradores de frotas e B2B, a solicitação de substituição mais forte inclui o cronograma de falha, medições, identidade do compressor, configuração elétrica, polia e montagem, portas, sistema de refrigerante e teste de aceitação. Essa evidência evita a substituição completa desnecessária do compressor e facilita a validação, o armazenamento e o suporte de qualquer unidade de reposição aprovada.
