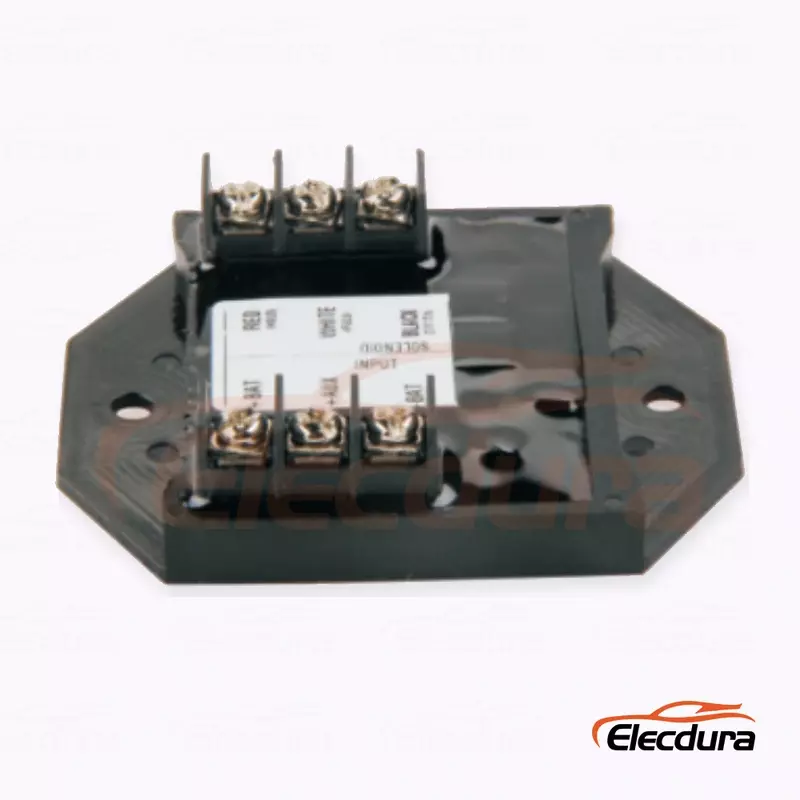

Solenoïdebesturingsmodule S500-A60 voor Trombetta-solenoïdesystemen met enkele of dubbele wikkeling

S500-A60 magneetbesturingsmodule voor trek-/houdsystemen

De S500-A60 beheert de elektrische stroom naar een uitschakelsolenoïde in Trombetta-solenoïdesystemen met enkele of dubbele wikkeling. Het is een besturingsaccessoire in plaats van de bewegende afsluitmagneet zelf. De juiste selectie hangt af van de ingangsspanning, de opstelling van de solenoïdewikkeling, de belastingsstroom, het activeringstijdstip, de klemmen en de bedradingslogica. Bevestig de volledige modulereferentie en het circuit vóór vervanging.

S500-A60 Productinformatie

Beoordeling elektrische compatibiliteit voor S500-A60

Zorg ervoor dat de volledige gestempelde referentie overeenkomt, omdat spanning, wikkeling, montage, aansluitingen, uitgangsgeometrie en belasting binnen dezelfde familie kunnen verschillen.

Diagnose van de module, solenoïde en kabelboom afzonderlijk

Controleer de elektrische bediening, de respons van de componenten en de uiteindelijke mechanische beweging als afzonderlijke observaties. Dit voorkomt dat een bedradings-, besturingsmodule- of koppelingsfout wordt aangezien voor een defect vervangend onderdeel.

S500-A60 Controlelijst voor goedkeuring van vervanging

Geef de bestelling pas vrij nadat het elektrische, mechanische en toepassingsbewijs overeenstemt met de verwijderde montage.

S500-A60 Technische veelgestelde vragen

Hoe moeten de spanningsversies van de S500-A60 worden gescheiden?

Bewaar de volledige spanningsspecifieke referentie en markering van de oude eenheid op elke orderregel. Soortgelijke behuizingen maken verschillende spoelen niet uitwisselbaar. Meet de systeemspanning op de originele connector tijdens bedrijf en label de inventaris vervolgens met zowel OE als spanning, zodat gemengde wagenparken niet de verkeerde elektrische versie kunnen ontvangen.

Wat moet worden gecontroleerd op Trombetta-magneetsystemen met enkele of dubbele wikkeling voordat u de S500-A60 bestelt?

Gebruik de S500-A60 als eerste controle en vergelijk vervolgens het oude label, de spanning, het connectorvlak, het midden van de montagegaten, het uitgangsuiteinde en de bedieningsrichting. Noteer het motor- of machinemodel en het serienummer, maar gebruik niet alleen de modelnaam, omdat productiewijzigingen een nieuwe uitschakelregeling kunnen introduceren.

Wat doet de S500-A60-module in het uitschakelcircuit?

Het beheert de activeringsfase met hoge energie en de houdfase met lagere energie die door veel uitschakelmagneten wordt gebruikt. De module vervangt geen mechanisch defecte actuator. Controleer het ingangsvermogen, het stuursignaal, de uitgangsspanning en de opstelling van de solenoïdewikkeling, zodat een bedradings- of spoelfout niet verkeerd wordt gediagnosticeerd als een modulefout.

Kan de S500-A60 worden bedraad door alleen de aansluitingspositie aan te passen?

Nee. Identificeer de voedings-, hulpbedienings-, trek-, houd- en aardingsfuncties van het oorspronkelijke circuit. Klempositie en draadkleur kunnen tussen modules veranderen. Een onjuiste aansluiting kan het intrekken verhinderen, de fase met hoge stroomsterkte actief laten of de module en de solenoïde beschadigen.

Waarom kan een nieuwe module nog steeds een start-en-stop-symptoom veroorzaken?

De module kan de trektrap bekrachtigen terwijl de houdwikkeling, kabelboom of besturingsingang open blijft. Meet de output tijdens de overgang van starten naar draaien, controleer de weerstand van de connector en test de solenoïdewikkelingen. Vervang de module pas nadat deze drie secties zijn geïsoleerd.

Wat moet worden vergeleken met de verwijderde S500-A60-assemblage?

Vergelijk het volledige label, de spanning, het connectorvlak, het aantal aansluitingen, het midden van de montagegaten, de oriëntatie van het lichaam, het uitgangsuiteinde, de rustlengte en de werkafstand. Voeg een bredere geïnstalleerde foto toe waarop de speling van de pomp, hendel of omringende ruimte wordt weergegeven, omdat productafbeeldingen die nauw aansluiten de geometrie kunnen verbergen die de montage bepaalt.

Hoe kan herhaalde elektrische schade of schade aan de spoel worden voorkomen?

Corrigeer de oorspronkelijke oorzaak van de fout vóór installatie. Controleer de voedingsspanning, timing van trekken/vasthouden, weerstand van de koppeling, mechanische stops, dichtheid van de aansluitingen, blootstelling aan hitte en vocht. Een nieuwe eenheid kan snel defect raken als de fase met hoge stroomsterkte bekrachtigd blijft of als de uitgang de ontworpen slag niet kan voltooien.

Vraag een offerte aan voor S500-A60

Stuur de volledige referentiegroep, bevestigde spanning, Trombetta-solenoïdesystemen met enkele of dubbele wikkeling, foto's van verwijderde onderdelen, metingen en bestelhoeveelheid voor een op montage gerichte B2B-offerte.
