S500-A60
OE Eşdeğer Değiştirme Kalitesi
IATF 16949 / ISO 9001 / CE / RoHS
50 adet
7 - 15 Gün
12 Ay
| Adet: | |
|---|---|

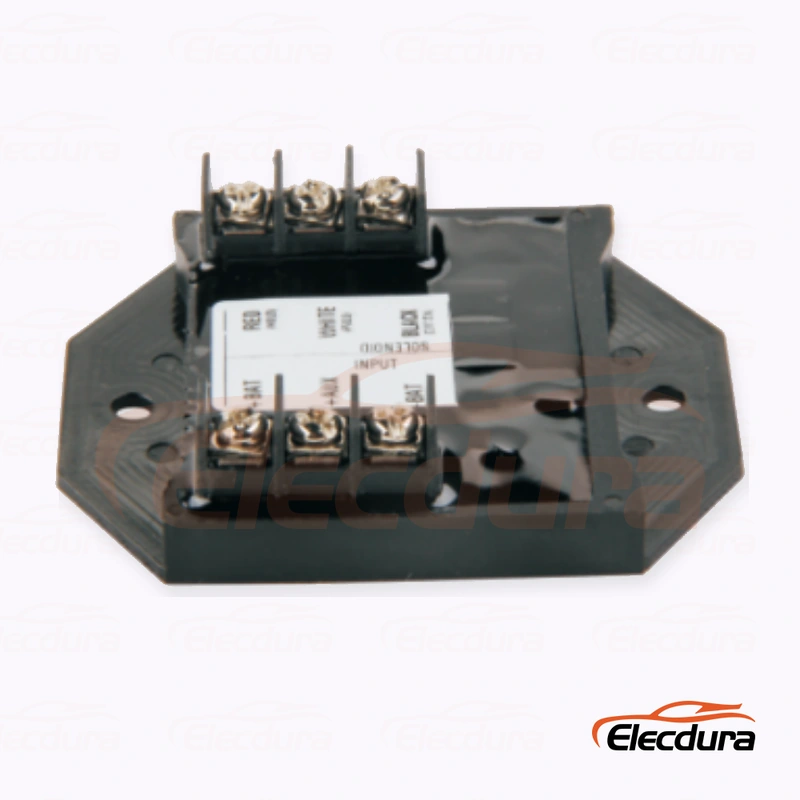

S500-A60, tek veya çift sargılı Trombetta solenoid sistemlerinde kapatma solenoidine giden elektrik gücünü yönetir. Hareketli kapatma solenoidinin kendisinden ziyade bir kontrol aksesuarıdır. Doğru seçim, giriş voltajına, solenoid sargı düzenine, yük akımına, çalıştırma zamanlamasına, terminallere ve kablolama mantığına bağlıdır. Değiştirmeden önce tüm modül referansını ve devreyi doğrulayın.
Öğe |
Onaylanmış Bilgiler |
Ürün Tipi |
Solenoid kontrol modülü |
OE / Referans Numaraları |
S500-A60 |
Elektrikli Versiyon |
12V ve 24V versiyonları; komple OE ve eski ünite işaretlemesine göre seçim yapın |
Uygulama Kapsamı |
tek veya çift sargılı Trombetta solenoid sistemleri |
Adedi |
50 adet |
Teslimat süresi |
7 - 15 Gün |
Garanti |
12 Ay |
Gerilim, sargı, montaj, terminaller, çıkış geometrisi ve görev aynı aile içinde farklılık gösterebileceğinden damgalı referansın tamamını eşleştirin.
Eşleşme Noktası |
Alıcı İncelemesi |
Modül referansı |
S500-A60 |
Giriş voltajı |
12V ve 24V versiyonları; komple OE ve eski ünite işaretlemesine göre seçim yapın |
Kontrollü yük |
Tek veya çift sargılı solenoid tipini ve maksimum çekme akımını doğrulayın. |
Kablolama |
Besleme, kontrol, çekme, tutma ve topraklama terminallerini orijinal devreden haritalayın. |
Kurulum |
Modülü doğrudan motor ısısından, nemden ve aşırı titreşimden uzak tutun. |
Elektrik komutunu, bileşen tepkisini ve son mekanik hareketi ayrı gözlemler olarak kontrol edin. Bu, kablolama, kontrol modülü veya bağlantı arızasının arızalı bir yedek parçayla karıştırılmasını önler.
Gözlemlenen Durum |
Önerilen Kontrol |
Solenoid asla çekmez |
Yük altında modül girişini, kontrol sinyalini, toprağı ve çıkışı kontrol edin. |
Çeker sonra bırakır |
Tutma çıkışını, kablolama sürekliliğini ve solenoid tutma sargısını doğrulayın. |
Modül aşırı ısınıyor |
Yük akımını, kısa devre yapan kabloları, durmuş pistonu ve voltaj uyumluluğunu kontrol edin. |
Aralıklı yanıt |
Terminalleri, nem girişini, titreşim hasarını ve voltaj düşüşünü kontrol edin. |
Yedek kablolama farklıdır |
Kurulumu durdurun ve orijinal şemayı yeni terminal fonksiyonlarıyla karşılaştırın. |
Siparişi ancak elektrik, mekanik ve uygulama kanıtlarının kaldırılan düzenekle uyumlu olması durumunda serbest bırakın.
Onay Öğesi |
Gerekli Bilgiler |
Orijinal ekipman ve voltaj |
S500-A60; 12V ve 24V versiyonları; komple OE ve eski ünite işaretlemesine göre seçim yapın |
Başvuru |
tek veya çift sargılı Trombetta solenoid sistemleri |
Kaldırılan parça fotoğrafları |
Komple etiket, konnektör yüzü, her iki montaj tarafı ve çıkış ucu |
Ölçümler |
Delik merkezleri, gövde açıklığı, dinlenme çıkış uzunluğu ve çalışma yolu |
Ticari ayrıntılar |
Miktar, hedef pazar, paketleme ve işaretleme gereklilikleri |
Gerilime özel referansın tamamını ve eski ünite işaretini her sipariş satırında bulundurun. Benzer muhafazalar farklı bobinleri birbirinin yerine kullanılabilir hale getirmez. Çalışma sırasında orijinal konnektördeki sistem voltajını ölçün, ardından envanteri hem orijinal ekipmana hem de voltaja göre etiketleyin, böylece karma filolar yanlış elektrik versiyonunu alamayacaktır.
İlk kontrol olarak S500-A60'ı kullanın, ardından eski etiketi, voltajı, konnektör yüzünü, montaj deliği merkezlerini, çıkış ucunu ve çalışma yönünü karşılaştırın. Motor veya makine modelini ve seri numarasını kaydedin, ancak model adını tek başına kullanmayın çünkü üretim değişiklikleri başka bir kapatma düzenlemesine neden olabilir.
Birçok kapatma solenoidi tarafından kullanılan yüksek enerjili çalıştırma aşamasını ve düşük enerjili tutma aşamasını yönetir. Modül, mekanik olarak arızalanan bir aktüatörün yerini almaz. Giriş gücünü, kontrol sinyalini, çıkış voltajını ve solenoid sargı düzenini doğrulayın; böylece kablo veya bobin arızası yanlışlıkla modül arızası olarak teşhis edilmez.
Hayır. Orijinal devreden besleme, yardımcı kontrol, çekme, tutma ve topraklama fonksiyonlarını tanımlayın. Terminal konumu ve kablo rengi modüller arasında değişebilir. Yanlış bir bağlantı, içeri çekmeyi önleyebilir, yüksek akım kademesini aktif bırakabilir veya modüle ve solenoide zarar verebilir.
Tutma sarımı, kablo demeti veya kontrol girişi açık kalırken modül çekme aşamasına enerji verebilir. Marştan çalışmaya geçiş boyunca çıkışı ölçün, konnektör direncini kontrol edin ve solenoid sargılarını test edin. Modülü yalnızca bu üç bölüm izole edildikten sonra değiştirin.
Tam etiketi, voltajı, konnektör yüzünü, terminal sayısını, montaj deliği merkezlerini, gövde yönünü, çıkış ucunu, dinlenme uzunluğunu ve çalışma hareketini karşılaştırın. Pompayı, kolu veya çevredeki boşluğu gösteren daha geniş bir fotoğraf ekleyin; çünkü yakın ürün görselleri, montajı belirleyen geometriyi gizleyebilir.
Kurulumdan önce orijinal arıza nedenini düzeltin. Besleme voltajını, çekme/tutma zamanlamasını, bağlantı direncini, mekanik durdurmaları, terminal sıkılığını, ısı ve neme maruz kalmayı kontrol edin. Yüksek akım kademesine enerji verildiğinde veya çıkış tasarlanan strokunu tamamlayamadığında yeni bir ünite hızla arızalanabilir.
Donanım odaklı bir B2B teklifi için tam referans grubunu, onaylanmış voltajı, tek veya çift sargılı Trombetta solenoid sistemlerini, çıkarılan parça fotoğraflarını, ölçümleri ve sipariş miktarını gönderin.
