คู่มือแปรงกำเนิดไฟฟ้ากระแสสลับสำหรับระบบการชาร์จงานหนัก

แปรงไดชาร์จอาจทำให้เกิดการชาร์จเป็นระยะๆ เมื่อแปรงเสื่อมสภาพ ติดอยู่ในที่ยึด หรือสูญเสียการสัมผัสที่เชื่อถือได้กับแหวนสลิป อย่างไรก็ตาม ไฟเตือนแบตเตอรี่หรือกำลังการชาร์จต่ำไม่ได้พิสูจน์ว่าแปรงมีข้อบกพร่อง เครื่องกำเนิดไฟฟ้ากระแสสลับอาจมีตัวควบคุม วงจรเรียงกระแส สายไฟ สายดิน สายพานขับ หรือปัญหาแบตเตอรี่แทน คู่มือนี้จะอธิบายวิธีการระบุข้อผิดพลาดที่เกี่ยวข้องกับแปรง ตรวจสอบส่วนประกอบโดยรอบ และตัดสินใจว่าการซ่อมแซมแปรงหรือการเปลี่ยนเครื่องกำเนิดไฟฟ้ากระแสสลับทั้งหมดนั้นเหมาะสมหรือไม่ ใช้กับเครื่องกำเนิดไฟฟ้ากระแสสลับแบบแปรง การออกแบบแบบไร้แปรงถ่านต้องใช้วิธีตรวจสอบที่แตกต่างออกไป

แปรงกำเนิดไฟฟ้ากระแสสลับส่งผลต่อการชาร์จอย่างไร

ในเครื่องกำเนิดไฟฟ้ากระแสสลับแบบแปรงธรรมดา แปรงจะถ่ายโอนกระแสไฟฟ้าไปยังสนามที่กำลังหมุนผ่านวงแหวนสลิป หน้าสัมผัสที่เชื่อถือได้รองรับการกระตุ้นภาคสนามและช่วยให้เครื่องกำเนิดไฟฟ้ากระแสสลับสามารถสร้างเอาต์พุตที่ต้องการโดยระบบการชาร์จ การจัดเรียงที่แน่นอนขึ้นอยู่กับการออกแบบเครื่องกำเนิดไฟฟ้ากระแสสลับ

แปรงทำงานเป็นส่วนหนึ่งของชุดหน้าสัมผัส ไม่ใช่เป็นชิ้นส่วนที่สึกหรอแบบแยกส่วน ความยาวของแปรง อิสระในการเคลื่อนไหว สภาพสปริง พื้นผิวแหวนสลิป และสภาพการเชื่อมต่อที่เกี่ยวข้อง ล้วนมีความสำคัญ เพรสโทไลท์ แค็ตตาล็อกส่วนประกอบเครื่องกำเนิดไฟฟ้ากระแสสลับ แสดงให้เห็นว่าส่วนประกอบที่เกี่ยวข้องกับแปรง แหวนสลิป ตัวควบคุม และวงจรเรียงกระแส ได้รับการระบุว่าเป็นชิ้นส่วนที่แตกต่างกันในตระกูลเครื่องกำเนิดไฟฟ้ากระแสสลับเฉพาะอย่างไร

เครื่องกำเนิดไฟฟ้ากระแสสลับแบบแปรงและแบบไร้แปรงมีความแตกต่างกัน

อย่าถือว่าเครื่องกำเนิดไฟฟ้ากระแสสลับสำหรับงานหนักทุกเครื่องมีแปรงที่ใช้งานได้ดี ยืนยันเอกสารการออกแบบและบริการของเครื่องก่อนสั่งซื้อชุดแปรง หากไดชาร์จเป็นแบบไร้แปรงถ่าน การเปลี่ยนแปรงธรรมดาจะไม่สามารถซ่อมแซมได้

อาการที่แสดงให้เห็นถึงการตรวจสอบแปรง

การสึกหรอของแปรงเป็นสาเหตุหนึ่งที่เป็นไปได้ของการชาร์จที่ไม่เสถียร แต่อาการดังกล่าวทับซ้อนกับข้อผิดพลาดทางไฟฟ้าและเครื่องกลอื่นๆ

บริษัทเด็นโซ่ คู่มือการแก้ไขปัญหาเครื่องกำเนิดไฟฟ้ากระแสสลับ แนะนำให้ตรวจสอบแบตเตอรี่ การเชื่อมต่อ แรงดันไฟฟ้าตก สายพานขับเคลื่อน และประสิทธิภาพการชาร์จตามข้อกำหนดเฉพาะของผู้ผลิตรถยนต์ที่เกี่ยวข้อง การตรวจสอบเหล่านี้ช่วยป้องกันความผิดพลาดที่ไม่เกี่ยวข้องไม่ให้เข้าใจผิดว่าเป็นปัญหาเกี่ยวกับไดชาร์จภายใน

วิธีตรวจสอบแปรงและแหวนสลิป

ปฏิบัติตามขั้นตอนการบริการของผู้ผลิตเครื่องกำเนิดไฟฟ้ากระแสสลับ แยกแหล่งจ่ายไฟตามที่ระบุไว้ ป้องกันการเชื่อมต่อใหม่โดยไม่ได้ตั้งใจ และปล่อยให้ส่วนประกอบต่างๆ เย็นลงก่อนเปิดเครื่อง อย่าถอดแบตเตอรี่ออกในขณะที่เครื่องยนต์กำลังทำงานอยู่เพื่อทดสอบระบบการชาร์จ

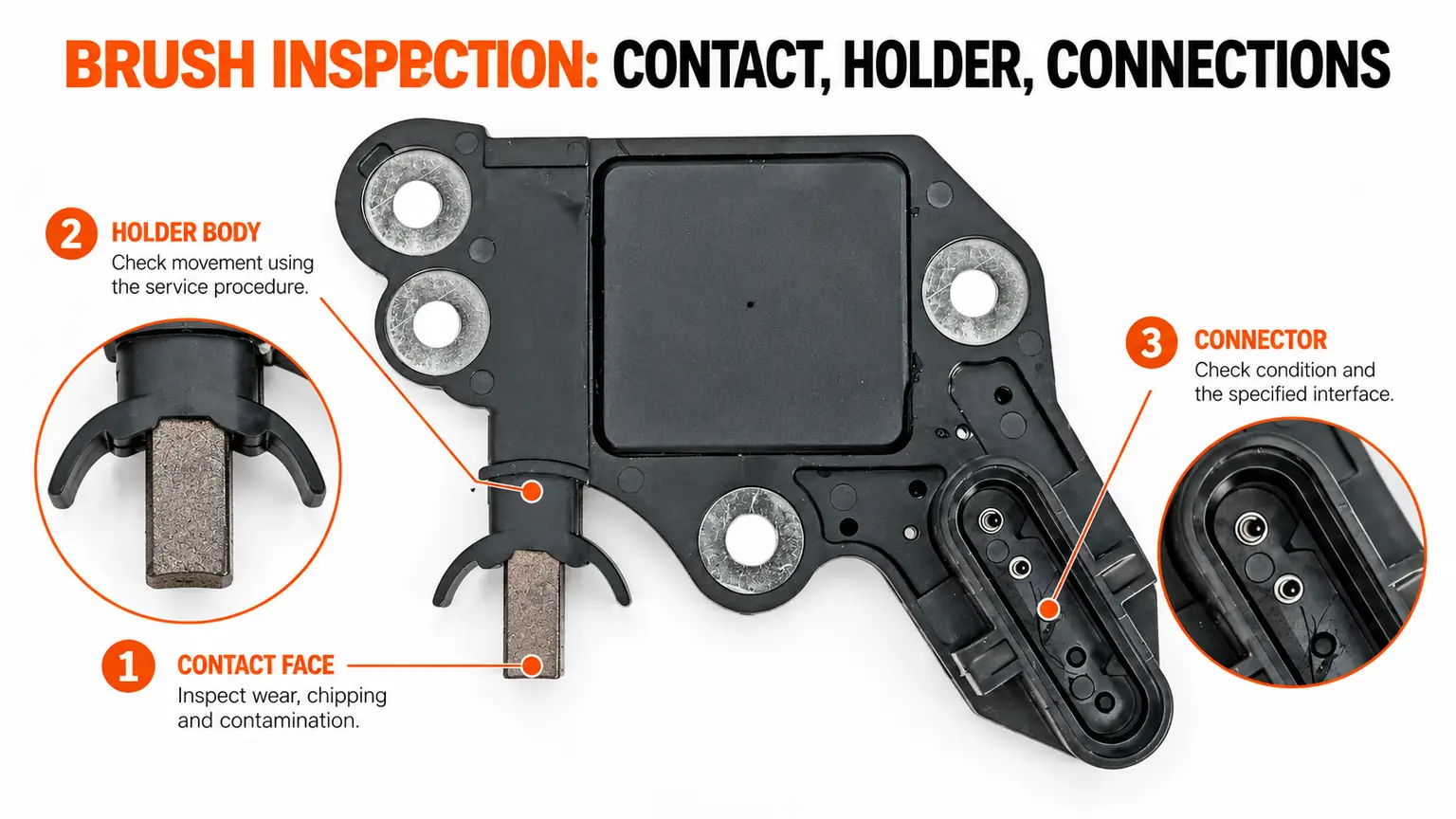

1. ตรวจสอบความยาวและการเคลื่อนไหวของแปรง

ตรวจสอบแปรงเพื่อดูการสึกหรอที่ไม่สม่ำเสมอ การบิ่น การปนเปื้อน และการเคลื่อนไหวที่จำกัดในตัวจับยึด ตรวจสอบสปริงและสายแปรงว่ามีความเสียหายหรือไม่ เปรียบเทียบการวัดกับขีดจำกัดการบริการสำหรับไดชาร์จรุ่นที่แน่นอน ไม่มีการจำกัดความยาวแปรงเดียวที่ใช้กับทุกการออกแบบ

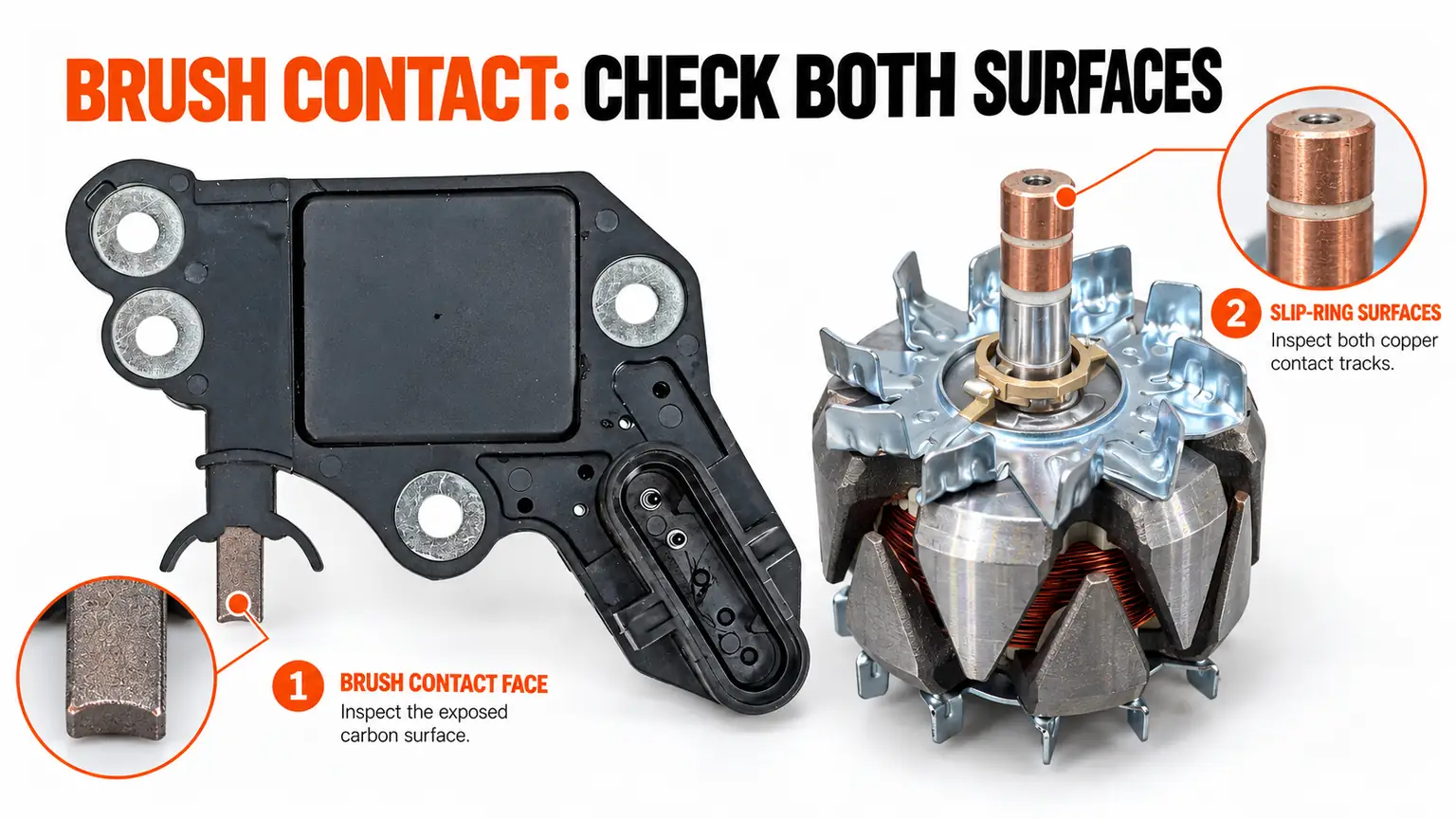

2. ตรวจสอบแหวนสลิป

มองหาร่องลึก รอยไหม้ การสึกหรอไม่สม่ำเสมอ การปนเปื้อน หรือความเสียหายที่มองเห็นได้ ชุดแปรงใหม่ไม่สามารถแก้ไขพื้นผิวแหวนสลิปที่เสียหายได้ ตรวจสอบว่าแหวนสามารถซ่อมบำรุงได้ภายในขีดจำกัดของผู้ผลิตหรือไม่ หรือจำเป็นต้องซ่อมแซมโรเตอร์หรือเครื่องกำเนิดไฟฟ้ากระแสสลับทั้งชุดเพิ่มเติมหรือไม่

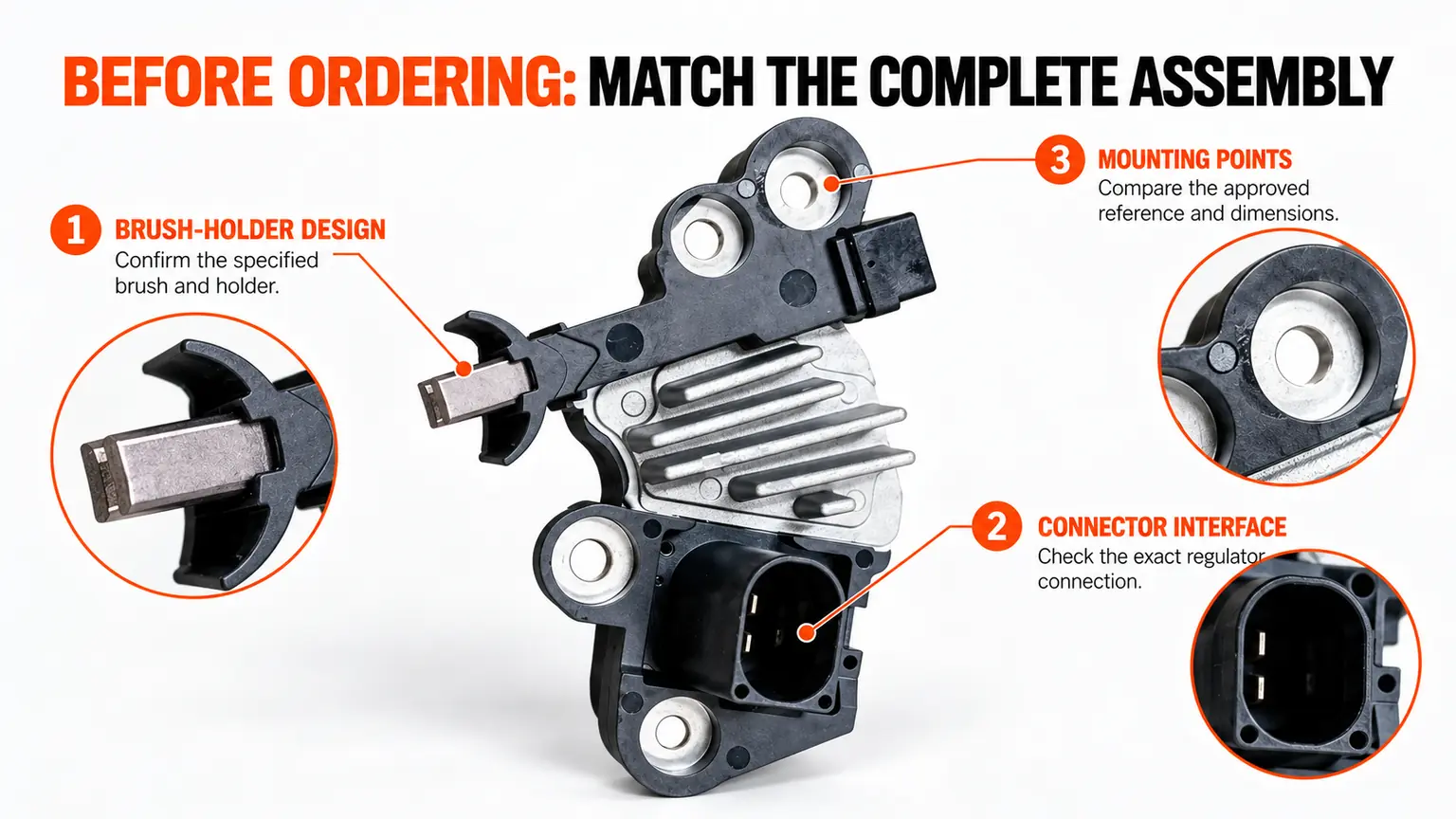

3. ตรวจสอบตัวควบคุมและการเชื่อมต่อไฟฟ้า

การออกแบบบางแบบใช้ที่ยึดแปรงและตัวควบคุมแรงดันไฟฟ้า ในขณะที่บางแบบใช้ชุดประกอบแยกกัน ระบุการจัดเตรียมจริงก่อนสั่งซื้อชิ้นส่วน ตรวจสอบขั้วต่อ การเชื่อมต่อวงจรสนาม การต่อสายดิน และการทำงานของตัวควบคุมโดยใช้ขั้นตอนการบริการที่ถูกต้อง

4. ตรวจสอบประสิทธิภาพการชาร์จหลังการซ่อมแซม

หลังจากประกอบกลับคืน ให้ทดสอบระบบการชาร์จภายใต้เงื่อนไขและขีดจำกัดที่กำหนดไว้สำหรับรถยนต์และเครื่องกำเนิดไฟฟ้ากระแสสลับ หากเหมาะสม ให้ตรวจสอบแรงดันไฟฟ้าที่ได้รับการควบคุม กระแสเอาต์พุต และแรงดันไฟฟ้าตกคร่อมวงจรบวกและวงจรกราวด์ ไม่ควรถือว่าการเปลี่ยนแปรงสำเร็จเพียงเพราะไฟเตือนหายไป

แปรง ตัวควบคุม วงจรเรียงกระแส หรือสายพานขับ?

ข้อผิดพลาดหลายประการอาจทำให้เกิดข้อร้องเรียนเกี่ยวกับการชาร์จที่คล้ายกัน ใช้หลักฐานที่สังเกตได้เพื่อเลือกการทดสอบครั้งต่อไป แทนที่จะเปลี่ยนชิ้นส่วนตามอาการเพียงอย่างเดียว

เด็นโซ่อธิบายว่ารูปแบบการกระเพื่อมของออสซิลโลสโคปสามารถช่วยระบุข้อผิดพลาดของวงจรเรียงกระแส-ไดโอดหรือขดลวดสเตเตอร์ได้ การค้นพบดังกล่าวไม่ควรตีความว่าเป็นข้อพิสูจน์โดยตรงถึงการสึกหรอของแปรง สำหรับขั้นตอนและข้อจำกัดเฉพาะรุ่น โปรดดูเอกสารประกอบการบริการที่เกี่ยวข้อง แทนที่จะใช้ค่าทดสอบทั่วไป

ซ่อมแปรงหรือเปลี่ยนไดชาร์จทั้งชุด?

การซ่อมแซมแปรงอาจเหมาะสมเมื่อไดชาร์จได้รับการออกแบบมาเพื่อซ่อมบำรุง มีชิ้นส่วนที่ถูกต้อง และการตรวจสอบยืนยันว่าส่วนประกอบที่เหลืออยู่ภายในขีดจำกัดการบริการ การเปลี่ยนใหม่ทั้งหมดอาจเหมาะสมกว่าเมื่ออุปกรณ์ได้รับความเสียหายภายในอย่างกว้างขวาง ส่วนประกอบที่เสียหายหลายชิ้น หรือกระบวนการซ่อมแซมที่ไม่สามารถทำได้จริงในศูนย์บริการ

• พิจารณาบริการแปรง: สามารถเปลี่ยนชุดแปรงได้ แหวนสลิปและส่วนประกอบอื่นๆ สามารถใช้งานได้ และมีขั้นตอนการซ่อมที่ถูกต้อง

• พิจารณาการซ่อมแซมที่กว้างขึ้น: ที่วางแปรง ตัวควบคุม แหวนสลิป หรือส่วนประกอบภายในอื่นๆ จำเป็นต้องมีการทำงานเพิ่มเติมนอกเหนือจากการเปลี่ยนชุดแปรง

• พิจารณาการเปลี่ยนใหม่ทั้งหมด: ความเสียหายเกิดขึ้นอย่างกว้างขวาง ไม่รองรับการซ่อมแซมระดับส่วนประกอบ หรือค่าซ่อมทั้งหมดและเวลาหยุดทำงานทำให้การเปลี่ยนเป็นตัวเลือกที่เหมาะสมกว่า

ก่อนติดตั้งไดชาร์จทดแทน ให้ตรวจสอบการใช้งาน ขนาดการติดตั้ง การเชื่อมต่อไฟฟ้า การจัดเรียงตัวควบคุม ข้อมูลจำเพาะของพูลเล่ย์ และเอาท์พุตที่ต้องการ หน่วยที่เหมาะกับร่างกายไม่จำเป็นต้องเข้ากันได้ทางไฟฟ้า

สิ่งที่ผู้ซื้อควรยืนยันก่อนสั่งซื้อชุดแปรง

สำหรับผู้นำเข้า ผู้ค้าส่ง ผู้จัดจำหน่าย และเครือข่ายการซ่อมแซม ชุดแปรงที่มีลักษณะคล้ายกันอาจแตกต่างกันในมิติ การออกแบบขั้วต่อ ความยาวตะกั่ว การกำหนดค่าด้ามจับ หรือการใช้งาน ยืนยันข้อมูลต่อไปนี้ก่อนอนุมัติการซื้อ:

• ผู้ผลิตเครื่องกำเนิดไฟฟ้ากระแสสลับ รุ่นที่แน่นอน และชิ้นส่วนหรือหมายเลขอ้างอิงที่มีจำหน่าย

• ขนาดแปรงและด้ามจับหรือการออกแบบชุดแปรงที่เกี่ยวข้อง

• ความยาวสายนำไฟฟ้า ประเภทขั้วต่อ การจัดเรียงสปริง และรายละเอียดการติดตั้ง

• ไม่ว่าตัวควบคุมและที่วางแปรงจะแยกกันหรือรวมเข้าด้วยกัน

• รูปถ่ายที่ชัดเจนของชิ้นส่วนที่มีอยู่และตำแหน่งที่ติดตั้ง (หากมี)

• ปริมาณการสั่งซื้อ บรรจุภัณฑ์ ฉลากระบุ และเกณฑ์การตรวจสอบที่ตกลงกัน

สำหรับการตรวจสอบขาเข้า ให้เปรียบเทียบชิ้นส่วนที่ได้รับกับข้อมูลอ้างอิงและตัวอย่างที่ได้รับอนุมัติ ตรวจสอบขนาด โครงร่างขั้วต่อ ความเสียหายที่มองเห็นได้ ความสะอาด และสภาพบรรจุภัณฑ์ เก็บตัวอย่างที่ระบุและบันทึกการตรวจสอบในกรณีที่อาจต้องมีการตรวจสอบคำสั่งซื้อซ้ำหรือการเรียกร้องประกอบชิ้นส่วน

ไม่ยืนยันการสับเปลี่ยนได้จากรูปลักษณ์ภายนอกเพียงอย่างเดียว หากการระบุตัวกำเนิดไฟฟ้ากระแสสลับหรือสายโซ่อ้างอิงไม่สมบูรณ์ ให้แก้ไขก่อนที่จะดำเนินการกับชุดแปรงเฉพาะ หากไม่สามารถประกอบชุดแปรงที่เหมาะสมได้ ให้เปรียบเทียบตัวเลือกการซ่อมแซมกับการเปลี่ยนเครื่องกำเนิดไฟฟ้ากระแสสลับที่สมบูรณ์ที่ผ่านการตรวจสอบแล้ว

คำถามที่พบบ่อย

แปรงไดชาร์จที่สึกหรออาจทำให้เกิดไฟเตือนแบตเตอรี่ได้หรือไม่?

ใช่. การสัมผัสแปรงที่ไม่ดีกับไดชาร์จแบบแปรงอาจส่งผลให้การชาร์จไม่สม่ำเสมอและไฟเตือน ความผิดปกติของสายไฟ การต่อสายดิน สายพาน ตัวควบคุม วงจรเรียงกระแส และแบตเตอรี่อาจทำให้เกิดอาการที่คล้ายกันได้ ดังนั้นจึงจำเป็นต้องมีการวินิจฉัย

เครื่องกำเนิดไฟฟ้ากระแสสลับสำหรับงานหนักทุกเครื่องใช้แปรงถ่านหรือไม่

ไม่ มีแบบแปรงและแบบไร้แปรงถ่านอยู่ ยืนยันเอกสารการก่อสร้างและการบริการของเครื่องกำเนิดไฟฟ้ากระแสสลับก่อนสั่งซื้อแปรงหรือวางแผนการซ่อมแซม

ฉันสามารถเปลี่ยนแปรงโดยไม่ต้องเปลี่ยนไดชาร์จได้หรือไม่

บางครั้ง. การออกแบบจะต้องรองรับการบริการแปรง ต้องมีชุดประกอบทดแทนที่ถูกต้อง และแหวนสลิปและส่วนประกอบที่เหลือจะต้องสามารถซ่อมบำรุงได้ บางยูนิตรวมแปรงเข้ากับส่วนประกอบอื่น ๆ

แปรงใหม่สามารถซ่อมแหวนสลิปที่เสียหายได้หรือไม่?

ไม่ แปรงใหม่ไม่ได้แก้ไขร่องลึก รอยไหม้ หรือความเสียหายอื่นๆ ที่อยู่นอกเหนือขีดจำกัดการบริการที่เกี่ยวข้อง ตรวจสอบพื้นผิวสัมผัสทั้งสองและพิจารณาว่าสามารถซ่อมแซมแหวนได้หรือไม่ หรือต้องเปลี่ยนชุดประกอบที่ได้รับผลกระทบ

ฉันจะแยกแยะการสึกหรอของแปรงจากตัวควบคุมที่ผิดพลาดได้อย่างไร

ตรวจสอบชุดแปรงและแหวนสลิป จากนั้นทดสอบการทำงานของตัวควบคุม การเชื่อมต่อ และเอาต์พุตการชาร์จตามขั้นตอนเฉพาะรุ่น อาการเพียงอย่างเดียวไม่สามารถแยกแยะข้อบกพร่องเหล่านี้ได้อย่างน่าเชื่อถือ

ข้อมูลใดบ้างที่จำเป็นในการจัดหาชุดแปรงที่ถูกต้อง

ระบุรุ่นเครื่องกำเนิดไฟฟ้ากระแสสลับและหมายเลขอ้างอิง (หากมี) รูปถ่ายของชุดประกอบที่มีอยู่ ขนาดแปรงและที่จับ รายละเอียดสายไฟและขั้วต่อ และปริมาณที่ต้องการ ยืนยันความเข้ากันได้ก่อนสั่งซื้อ

เมื่อใดควรเปลี่ยนเครื่องกำเนิดไฟฟ้ากระแสสลับที่สมบูรณ์?

การเปลี่ยนอาจดีกว่าหากความเสียหายภายในมีความรุนแรง อุปกรณ์ไม่ได้มีไว้สำหรับการซ่อมแซมระดับส่วนประกอบ หรือค่าซ่อมและการหยุดทำงานไม่สามารถยอมรับได้ ยืนยันข้อกำหนดทางไฟฟ้าและกลไกของการเปลี่ยนก่อนซื้อ
