Bei einem Diesel-Relativkompressionstest wird verglichen, wie gleichmäßig die Zylinder dem Anlasser beim Anlassen widerstehen. es erkennt keinen defekten Injektor. Ein wiederkehrendes Ungleichgewicht im Anlassmuster ist ein Grund, den betroffenen Zylinder vor der Bestellung von Teilen für das Kraftstoffsystem mechanisch zu untersuchen. Ein gleichmäßiges Muster ist auch kein Beweis für eine ausreichende Kompression: Zylinder können ähnlich schwach sein. Wenn eine Flottenwerkstatt über den Austausch einer Einspritzdüse entscheidet, ist das nützliche Ergebnis ein dokumentierter nächster Test und kein Teileurteil. Bestätigen Sie die Testbedingungen und die Zylinderidentifizierung und kombinieren Sie das Ergebnis dann mit den motorspezifischen mechanischen, elektrischen und Kraftstoffsystemprüfungen.
Dieser Leitfaden richtet sich an Hochleistungswerkstätten, Wartungsplaner und Teilekäufer, die einen unruhigen Lauf, Startschwierigkeiten oder einen scheinbar schwachen Zylinder untersuchen. Es wird erläutert, wie ein Screening-Ergebnis bei einer Reparaturentscheidung zu verwenden ist, und nicht, wie das Serviceverfahren des Motorenherstellers ersetzt werden soll. Wenn ein Injektorfehler festgestellt wurde, wird der Die Kategorie der Hochleistungs-Diesel-Einspritzdüsen ist ein Ausgangspunkt für die Auswahl des Ersatzes – kein Ersatz für die Diagnose.
Drei Beobachtungen werden oft so dargestellt, als ob sie dasselbe bedeuten würden: Ein Zylinder liefert bei laufendem Motor weniger Drehmoment, sein Anlassmuster unterscheidet sich von den anderen oder seine Einspritzdüse hat einen bestimmten Test nicht bestanden. Sie beantworten unterschiedliche Fragen. Ein Beitrags- oder Ausschalttest betrifft den laufenden Zylinder. Die relative Kompression untersucht das Anlassverhalten. Eine Injektorbewertung betrifft die identifizierte Komponente nach einer definierten Methode.
Wenn auf einer Arbeitskarte nur „Zylinder niedrig, Einspritzdüse ersetzen“ steht, fragen Sie, bei welchem Test das Ergebnis festgestellt wurde und wie der Zylinder identifiziert wurde. Ein mechanisches Dichtungsproblem kann den laufenden Zylinder beeinträchtigen, ohne dass ein Injektorfehler vorliegt. Umgekehrt stellt ein vergleichbares Anlassmuster nicht sicher, dass die Kraftstoffzufuhr, die elektrische Steuerung oder die Verbrennung korrekt sind. Die erste Aufgabe besteht darin, zu verhindern, dass diese unterschiedlichen Beobachtungen zu einer einzigen unbestätigten Schlussfolgerung zusammenfallen.
Pico Technology Die Hochleistungs-Relativkompressionsführung nutzt das Verhalten des Anlasserstroms, um Zylinder zu vergleichen. Es bietet eine Methode zur Lenkung von Untersuchungen; Die Wellenform wird nicht in eine Anweisung zum Austausch des Injektors umgewandelt.

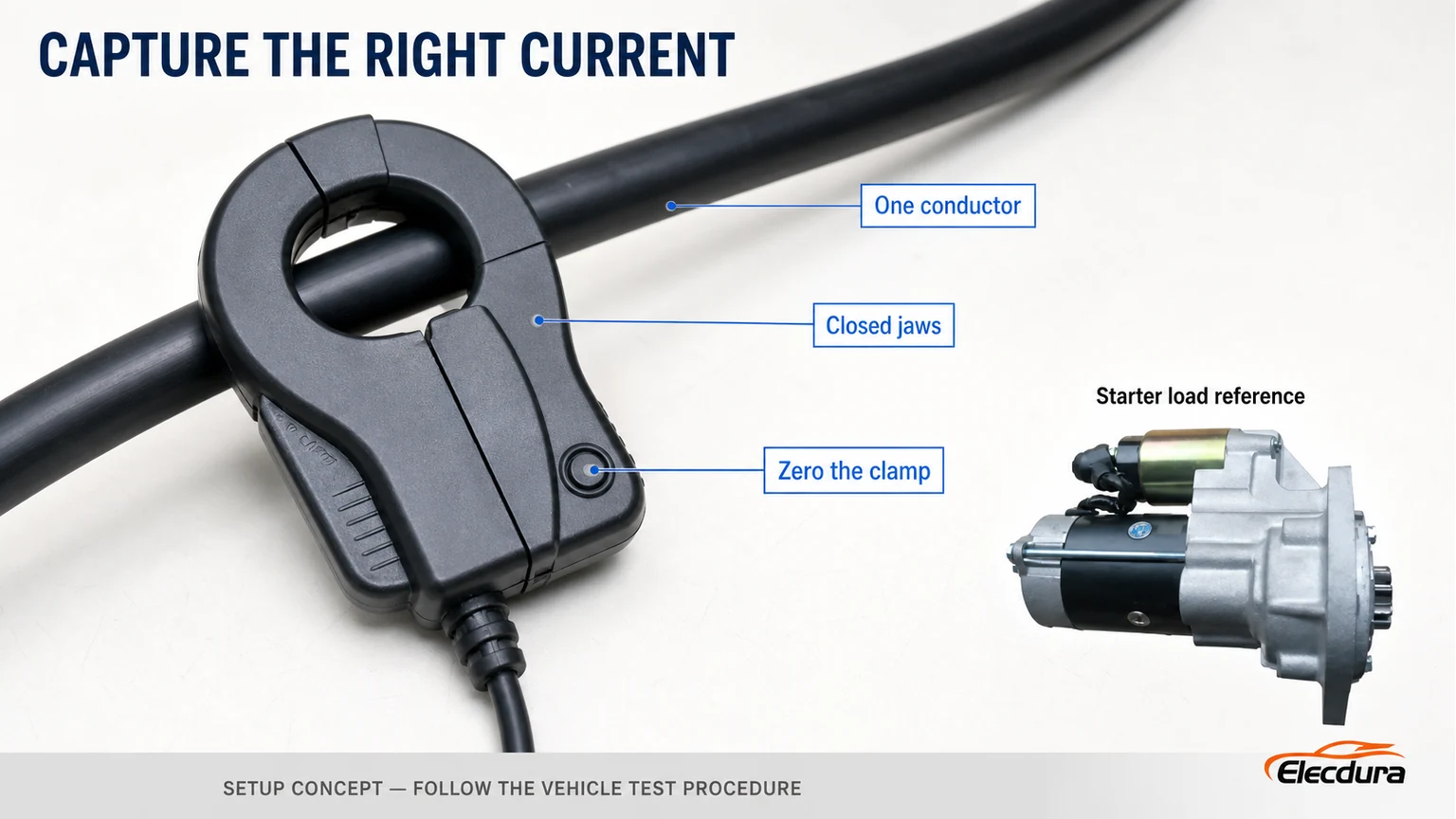

Nur beispielhafter Messaufbau. Kabelführung, Kraftstoffabschaltung und Prüfgrenzen müssen den Serviceinformationen des jeweiligen Fahrzeugs entsprechen.
Bevor der Techniker eine Schlussfolgerung ziehen kann, benötigt er eine stabile und korrekt konfigurierte Erfassung. Notieren Sie die Motoridentifikation, das Symptom, die Motortemperatur, die Batterieanordnung, das Werkzeug und die Messmethode. Ein automatisierter Steuergerätetest und ein umfangsbasierter Anlasserstromtest können ähnlich aussehende Prozentsätze anzeigen, ohne sie auf die gleiche Weise zu berechnen. Benennen Sie den Test, nicht nur das angezeigte Ergebnis.
Hochleistungsbatterieinstallationen können über parallele Kabel, mehrere Batterien oder separate Einspeisungen verfügen. Eine Klemme um einen Zweig repräsentiert möglicherweise nicht die gesamte Starterlast. Verfolgen Sie den zugänglichen Stromkreis mithilfe der Verkabelungsinformationen und wählen Sie den im Werkzeug- und Serviceverfahren vorgeschriebenen Messpunkt aus. Gehen Sie nicht davon aus, dass das bequemste Kabel den gesamten Strom von Interesse überträgt.
Bestätigen Sie bei einer Zangenmessung den Bereich, die Nullpunkteinstellung, die Ausrichtung und die geschlossenen Backen. Das Zusammenschließen von Hin- und Rückleitern kann die magnetischen Signale, die die Zange messen soll, aufheben. Eine auf diese Weise erfasste Spur ist ein Setup-Problem und kein Beweis für eine gute oder schlechte Zylinderkompression. Nutzen Sie die fahrzeugspezifischen Anschlussinformationen; Ein generisches Diagramm kann nicht auf jeder Engine den richtigen Zugriffspunkt identifizieren.
Verwenden Sie das zugelassene Verfahren, um das Starten des Motors zu verhindern, sichern Sie die Ausrüstung und beachten Sie die Anlass- und Kühlgrenzwerte des Herstellers. Es gibt keine allgemeingültige Anweisung, einen Einspritzer auszustecken, eine bestimmte Sicherung zu entfernen oder jeden Diesel für die gleiche Dauer anzukurbeln. Diese Auswahl hängt vom Kraftstoffsystem und der Testroutine ab.
Überprüfen Sie, ob die Batterieversorgung nachlässt, der Anlasser nicht ordnungsgemäß funktioniert oder die Erfassung inkonsistent ist, bevor Sie die Zylinderhardware untersuchen. Wenn das Verhalten des Startsystems verdächtig ist, beurteilen Sie den Versorgungspfad separat anhand des entsprechenden Fahrzeugverfahrens. Eine sich ändernde Testbedingung kann zu irreführenden Vergleichen führen. Die Behebung dieses Zustands ist nicht dasselbe wie die Reparatur des Motors.
Bewahren Sie die Originalaufnahme auf und wiederholen Sie den genehmigten Test unter vergleichbaren Bedingungen, wenn das Ergebnis fraglich ist. Mitteln Sie nicht kompatible Kälte- und Wärmetests nicht zu einer einzigen scheinbar beruhigenden Zahl zusammen. Notieren Sie, was sich geändert hat und warum eine zweite Aufnahme gemacht wurde.
Das wichtige Wort ist „relativ“. Eine normalisierte Anzeige kann das stärkste gemessene Ereignis auf einen Referenzpegel setzen und die anderen Ereignisse damit vergleichen. Bei dieser Referenz handelt es sich nicht um einen gemessenen Kompressionsdruck, und sie beweist nicht, dass der stärkste Zylinder die Motorspezifikation erfüllt. Die Kompressionstestschulung von Pico Technology erklärt diesen Unterschied und die Notwendigkeit einer geeigneten Referenz bei der Identifizierung von Zylindern.
Ein wiederkehrendes Merkmal kann eine Stelle in der Erfassungssequenz identifizieren, ohne die Zylindernummer des Motors zu identifizieren. Der Techniker muss es mit einer gültigen Synchronisierungsreferenz und den korrekten Motorinformationen in Verbindung bringen. Eine Softwarebezeichnung wie A, B oder C darf bei einer Kaufanfrage nicht stillschweigend zu Zylinder 1, 2 oder 3 werden. Dokumentieren Sie die verwendeten Nummerierungskonventionen, Referenzsignale und Interpretationen.
Wenn alle Ereignisse gleich aussehen, hat die Methode unter diesen Bedingungen möglicherweise keinen wesentlichen Unterschied festgestellt. Es wurde nicht für jeden Zylinder ein absoluter Druck gemessen. Eine ähnliche mechanische Verschlechterung an allen Zylindern kann daher außerhalb der durch den Vergleich ermittelten Werte bleiben. Diese Einschränkung wird auch in beschrieben Übersicht über den relativen Kompressionstest von AutoDITEX . Verwenden Sie die entsprechende absolute oder mechanische Beurteilung, wenn die Symptome und die Motorhistorie dies noch rechtfertigen.
Übernehmen Sie keine universelle prozentuale Verteilung aus einem allgemeinen Tutorial. Der Algorithmus des Tools, die Erfassungsqualität und die Engine-spezifische Vorgehensweise bestimmen, wie ein angezeigtes Ergebnis verwendet werden kann. Ein Prozentsatz ohne diese Angaben ist als Beschaffungskriterium ungeeignet.

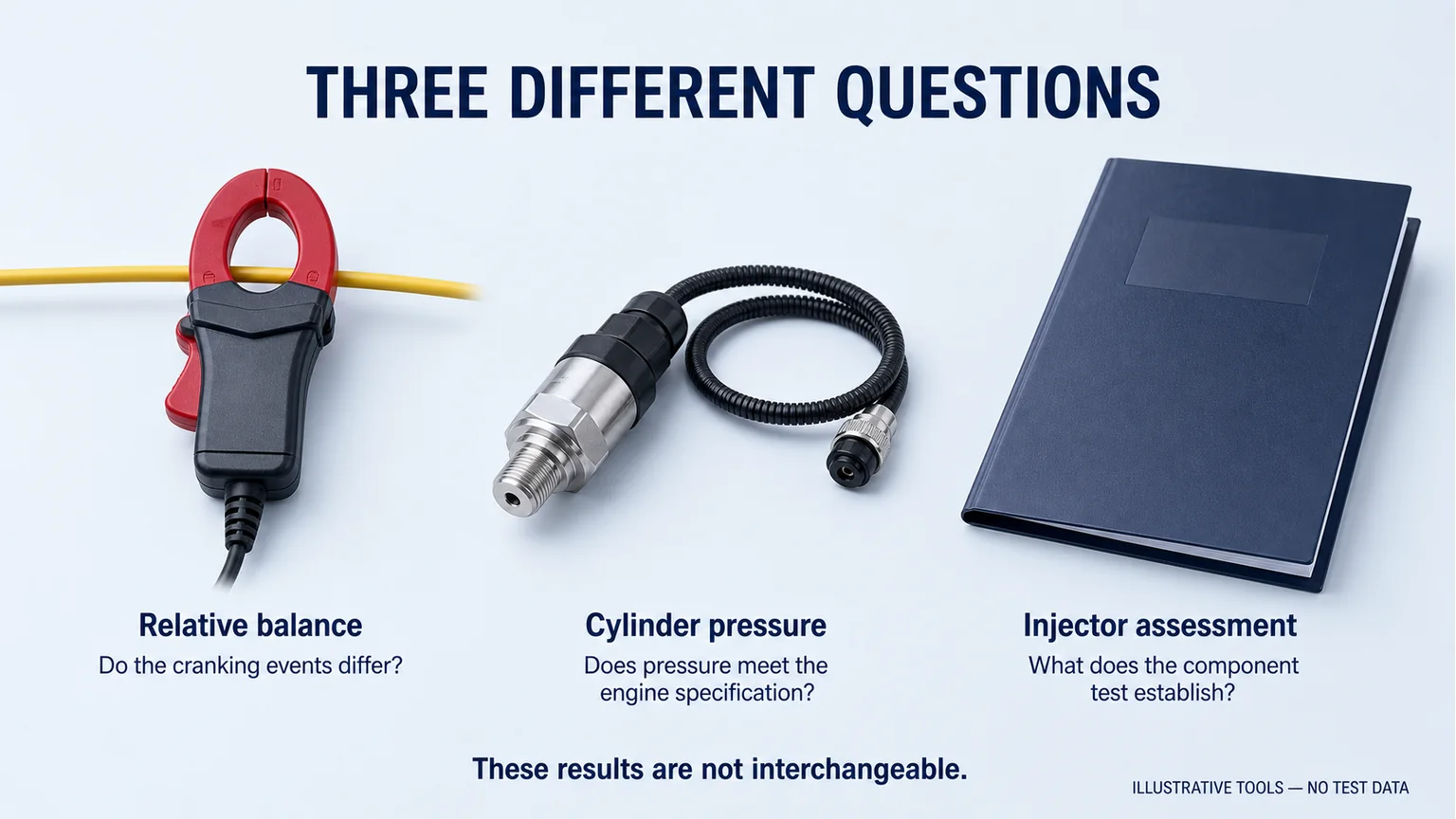

Die drei Beurteilungen beantworten unterschiedliche Fragen. In dieser Abbildung ist keine gemessene Wellenform, kein Druckergebnis oder kein Injektortestergebnis dargestellt.
Der beste nächste Test befasst sich mit der verbleibenden Unsicherheit. Die Wiederholung mehrerer Darstellungen derselben zugrunde liegenden Beobachtung liefert nicht unbedingt eine unabhängige Bestätigung. Die folgenden Situationen veranschaulichen, wie ein Workshop seine Argumentation explizit halten kann.
Beobachtete Situation |
Frage noch unbeantwortet |
Nützliche Nachbereitung |
|---|---|---|
Eine wiederholbare relative Kompressionsdifferenz ist an einen Zylinder gebunden. |
Ist die mechanische Abdichtung oder die Ventilbetätigung dafür verantwortlich? |
Führen Sie die vorgeschriebene mechanische Bewertung für diesen Motor durch, bevor Sie den Befund als Einspritzdüsenfehler behandeln. |
Das relative Muster ist vergleichbar, aber ein laufender Beitragstest weist auf einen Zylinder hin. |
Was verursacht den Unterschied zwischen laufenden Zylindern? |
Befolgen Sie die motorspezifische Diagnosesequenz für Elektrik, Kraftstoffzufuhr und Mechanik. Schließen Sie nicht allein aufgrund des Beitrags auf einen defekten Injektor. |
Wiederholte Erfassungen ändern sich je nach Batterieversorgung oder Starterverhalten. |
Ist der Test wiederholbar genug, um ihn interpretieren zu können? |
Beheben oder dokumentieren Sie das Problem mit dem Anlasszustand und wiederholen Sie dann die genehmigte Erfassung. |
Ein identifizierter Injektor besteht einen relevanten, dokumentierten Komponententest nicht. |
Rechtfertigt das Ergebnis diesen Ersatz und ist seine Identität korrekt? |
Überprüfen Sie den Testumfang und die Komponentenidentität, bevor Sie die Teilebestellung freigeben. |
Sowohl das Einspritzergebnis als auch das motormechanische Ergebnis können von Bedeutung sein. Durch den Austausch eines nachweislich defekten Injektors wird nicht automatisch ein separater mechanischer Defekt behoben. Ebenso beweist die Feststellung eines mechanischen Problems nicht, dass alle Einspritzdüsen betriebsbereit sind. Behalten Sie beide Feststellungen im Reparaturprotokoll, anstatt sie auf eine einzige Ursache zu beschränken.
In einem Bericht sollten die getestete Komponente, die Methode, die relevanten Bedingungen und das Ergebnis aufgeführt sein. Eine unerklärte „Bestanden“-Kennzeichnung reicht nicht aus, um einen Komponentenbefund mit der Motorbeanstandung in Verbindung zu bringen. Bei Arbeiten am Hochdruck-Kraftstoffsystem müssen die geltenden sicheren Verfahren angewendet werden. Das Öffnen von stromführenden Kraftstoffleitungen ist keine diagnostische Abkürzung.
Starten oder setzen Sie einen Anlassbildschirm nicht fort, wenn der Zustand des Motors das Anlassen unsicher macht oder wenn das Serviceverfahren eine andere Diagnosesequenz erfordert. Bei Verdacht auf Flüssigkeit in einer Flasche, mechanische Störungen, eine unsichere Startinstallation oder eine andere Arbeitsunterbrechung müssen zunächst die entsprechenden Serviceanweisungen eingeholt werden. Bei diesem Artikel handelt es sich nicht um eine Genehmigung zum Durchkurbeln eines anormalen mechanischen Zustands.
Der Leitfaden enthält auch keine Angaben zu Akzeptanzgrenzen für einen bestimmten Motor, zur Zertifizierung eines gebrauchten Motors oder zur Validierung einer Einspritzdüsenkalibrierung. Wenn der Hersteller eine automatisierte Diagnoseroutine, spezielle Adapter oder ein definiertes Druckverfahren angibt, verwenden Sie diese Informationen. Ein relativer Bildschirm kann einen obligatorischen Test nicht ersetzen, nur weil er schneller durchzuführen ist.
Sobald ein Austausch gerechtfertigt ist, senden Sie dem Teileteam eine kurze Erklärung darüber, was festgestellt wurde und was noch ungelöst ist. „Injektor nach Komponententest angefordert; motormechanisches Problem wird noch untersucht“ ist nützlicher als „schlechter Zylinder“. Es verhindert, dass ein Angebot mit der Bestätigung verwechselt wird, dass die gesamte Beschwerde behoben wird.
Fügen Sie der Anfrage folgende Informationen bei:
Motorhersteller, genaue Modell- und Serien- oder Anwendungsidentifikation sowie Fahrzeug- oder Maschinendetails.
Die vollständige Injektorreferenz und klare Fotos der Beschriftung, des Steckers und der relevanten Schnittstellen der vorhandenen Komponente.
Der diagnostizierte Zylinder, wie er identifiziert wurde und das Komponententest- oder Serviceverfahren, das den Austausch unterstützt.
Alle spezifizierten Codierungs-, Kalibrierungs- oder Installationsanforderungen, die sich auf das bestellte Teil oder den Reparaturplan auswirken.
Menge, Zielmarkt und erforderlicher Lieferumfang, die einen kompletten Injektor von Reparaturkomponenten unterscheiden.
A 0445120045 Common-Rail-Injektor-Anfrage für eine MAN-Anwendung und a BEBE4D14101 Anfragen zur Pumpe-Düse-Einheit für eine Volvo D16-Anwendung erfordern unterschiedliche Identitätsprüfungen. Diese Beispiele veranschaulichen, warum „Dieselinjektor“ keine vollständige Spezifikation ist; Keine Seite macht die beiden Systeme austauschbar oder garantiert die Passung ohne Anwendungsbestätigung.

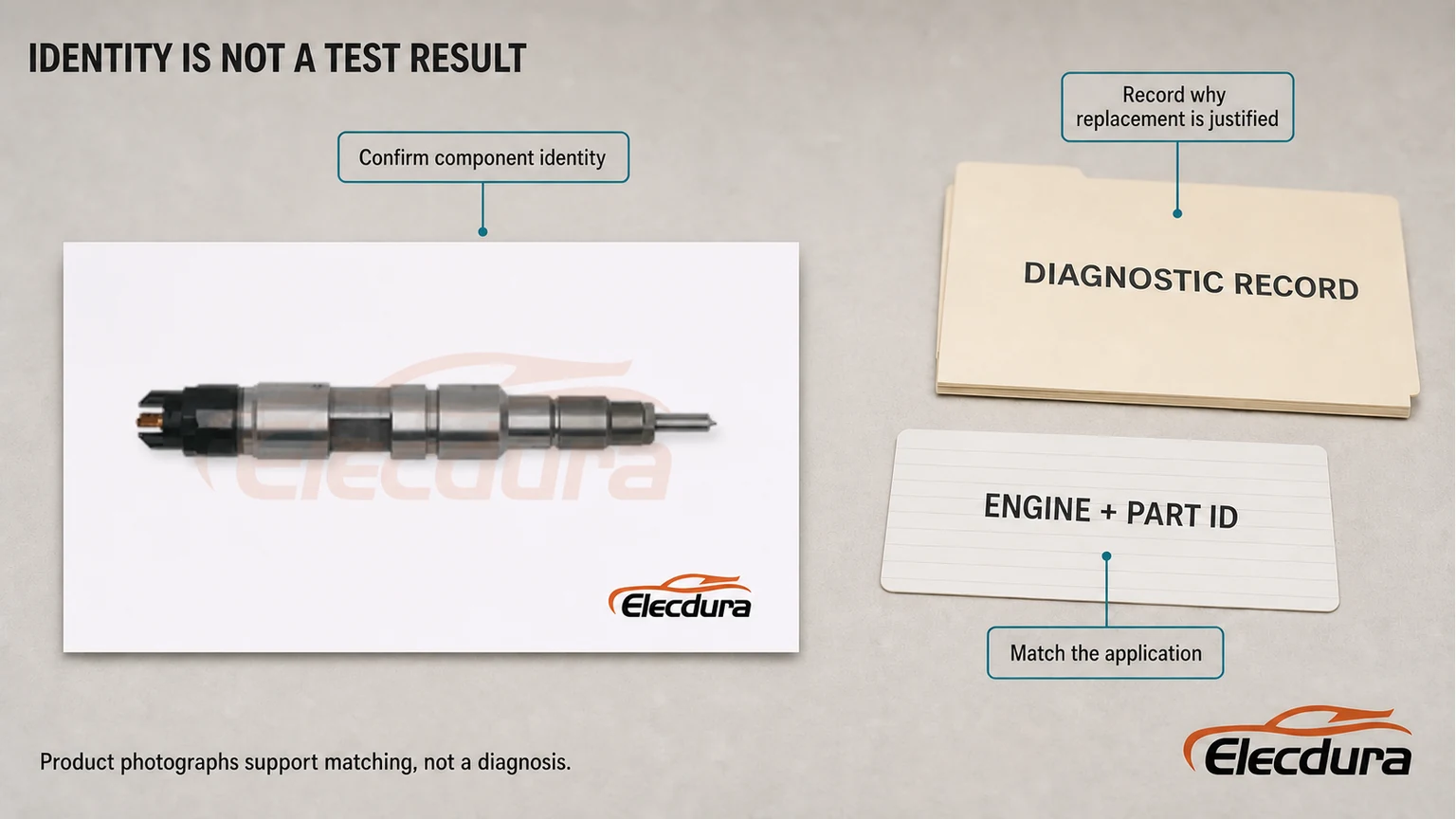

Produktfotografie unterstützt die Identifikation. Es beweist nicht den Zustand, die Kalibrierung oder die Kompatibilität eines Einspritzventils mit jedem Motor einer Fahrzeugfamilie.
Für eine Ersatzanfrage, Senden Sie Elecdura die Injektorreferenz, die Motoridentifikation und unterstützende Diagnoseinformationen . Geben Sie an, ob Sie ein Angebot für ein bereits identifiziertes Teil benötigen oder Hilfe bei der Klärung der Teileidentität benötigen. Halten Sie den Reparaturabschluss der Werkstatt getrennt von der Matching- und Verfügbarkeitsantwort des Lieferanten.
Nur wenn ihre Methoden und Berichtskonventionen als vergleichbar verstanden werden. Ein Tool kann Anlasserstromereignisse normalisieren; Ein anderer verwendet möglicherweise eine Motorsteuerungsroutine mit eigener Berechnung. Besorgen Sie sich die Werkzeugidentifikation, den ausgewählten Test und Anweisungen zur Erläuterung der Ergebnisse, bevor Sie die Zahlen vergleichen. Wenn diese Details fehlen, verwenden Sie die Berichte als separate Beobachtungen, anstatt sie zu einem numerischen Trend zusammenzufassen. Die Übereinstimmung zwischen zwei Etiketten ist nicht automatisch eine unabhängige Bestätigung des Flaschendrucks.
Bewahren Sie das Kaltergebnis als Anhang zur Kaltstartbeschwerde auf. Notieren Sie die Temperatur und den relevanten Betriebsverlauf und befolgen Sie die vorgeschriebene Untersuchung des Motors für diesen Zustand. Eine spätere Warmaufnahme mag aufschlussreich sein, löscht aber nicht ein reproduzierbares Erkältungssymptom. Aus dem Bericht sollte hervorgehen, welche Erkrankungen zu den einzelnen Befunden geführt haben und ob das Symptom vorhanden war. Eine Teileentscheidung, die nur auf dem bequemeren Warmtest basiert, kann über die eigentliche Reklamation hinwegsehen.
Das Entfernen einer Komponente, die die Brennkammer verschließt oder darauf zugreift, kann die mechanischen Bedingungen des Tests verändern. Vergleichen Sie eine solche Aufnahme nicht mit einem relativen Bildschirm mit intakter Engine, als ob sich nichts geändert hätte. Notieren Sie die Motorkonfiguration und verwenden Sie das dafür vorgesehene Verfahren. Wenn ein Drucktest auf Adapterbasis erforderlich ist, behandeln Sie ihn als diese separate Methode, einschließlich der spezifizierten Vorbereitung und Interpretation. Aus diesem Grund benötigt ein Testbericht auch Setup-Informationen und nicht nur eine endgültige Grafik.
Fordern Sie die gespeicherte Originalaufnahme oder den vollständigen Bericht, den Werkzeug- und Testnamen, die Motoridentifikation, die Aufnahmebedingungen und die Erklärung des Technikers zur Zylinderidentifikation an. In einem beschnittenen Screenshot werden möglicherweise der Maßstab, die Reihenfolge, der Aufbau oder die Beobachtung weggelassen, die den Befund aussagekräftig gemacht haben. Wenn die Originaldaten nicht wiederhergestellt werden können, notieren Sie diese Einschränkung, anstatt das Bild als vollständigen diagnostischen Beweis darzustellen. In einer klaren schriftlichen Schlussfolgerung sollten die nächsten Maßnahmen und die noch verbleibende Unsicherheit dargelegt werden.
Dies kann passieren, wenn mehrere Einspritzdüsen zusammen ausgebaut werden und Fotos, Etiketten oder Berichte nicht mit den einzelnen Komponenten verknüpft sind. Bevor Sie einen Prüfstandsbefund zur Rechtfertigung einer Bestellung verwenden, gleichen Sie die Komponentenreferenz und den Identifizierungsdatensatz des Berichts mit dem ausgebauten Einspritzventil und seiner dokumentierten Motorposition ab. Ein Bericht für eine andere Einheit kann den Zustand dieser Einheit nicht klären. Die gleiche Rückverfolgbarkeit sollte für jeden zurückgegebenen Kern gelten, ohne dass die Motorposition allein als eindeutige Teileidentität behandelt wird.
