Un test di compressione relativa del diesel confronta la resistenza dei cilindri al motorino di avviamento durante l'avviamento; non identifica un iniettore difettoso. Uno squilibrio ripetibile nello schema di avviamento è un motivo per indagare meccanicamente sul cilindro interessato prima di ordinare parti del sistema di alimentazione. Anche uno schema uniforme non è prova di una compressione adeguata: i cilindri possono essere altrettanto deboli. Per un'officina che decide se sostituire un iniettore, il risultato utile è un test successivo documentato, non un verdetto sui componenti. Confermare le condizioni del test e l'identificazione del cilindro, quindi combinare il risultato con i controlli meccanici, elettrici e del sistema di alimentazione specifici del motore.
Questa guida è destinata alle officine pesanti, ai pianificatori della manutenzione e agli acquirenti di ricambi che indagano su un funzionamento irregolare, un avviamento difficile o un cilindro apparentemente debole. Spiega come utilizzare il risultato dello screening in una decisione di riparazione, non come sostituire la procedura di assistenza del produttore del motore. Quando viene accertato un guasto all'iniettore, il La categoria degli iniettori di carburante diesel per impieghi gravosi è un punto di partenza per abbinare la sostituzione, non un sostituto della diagnosi.
Tre osservazioni vengono spesso presentate come se significassero la stessa cosa: un cilindro fornisce meno coppia mentre il motore funziona, il suo schema di avviamento è diverso dagli altri o il suo iniettore non ha superato un test specifico. Rispondono a domande diverse. Una prova di contributo o di cutout riguarda il cilindro in funzione. La compressione relativa esamina il comportamento di avviamento. Una valutazione dell'iniettore riguarda il componente identificato con un metodo definito.
Se una scheda di lavoro dice solo 'cilindro basso, sostituire l'iniettore', chiedere quale test ha prodotto il risultato e come è stato identificato il cilindro. Un problema di tenuta meccanica può influenzare il cilindro in funzione senza che si verifichi un guasto all'iniettore. Al contrario, uno schema di avviamento comparabile non stabilisce che l'erogazione del carburante, il controllo elettrico o la combustione siano corretti. Il primo compito è evitare che queste diverse osservazioni si trasformino in un’unica conclusione non supportata.
Pico Technology La guida alla compressione relativa per impieghi gravosi utilizza il comportamento della corrente di avviamento per confrontare i cilindri. Fornisce un metodo per dirigere le indagini; non trasforma la forma d'onda in un'istruzione di sostituzione dell'iniettore.

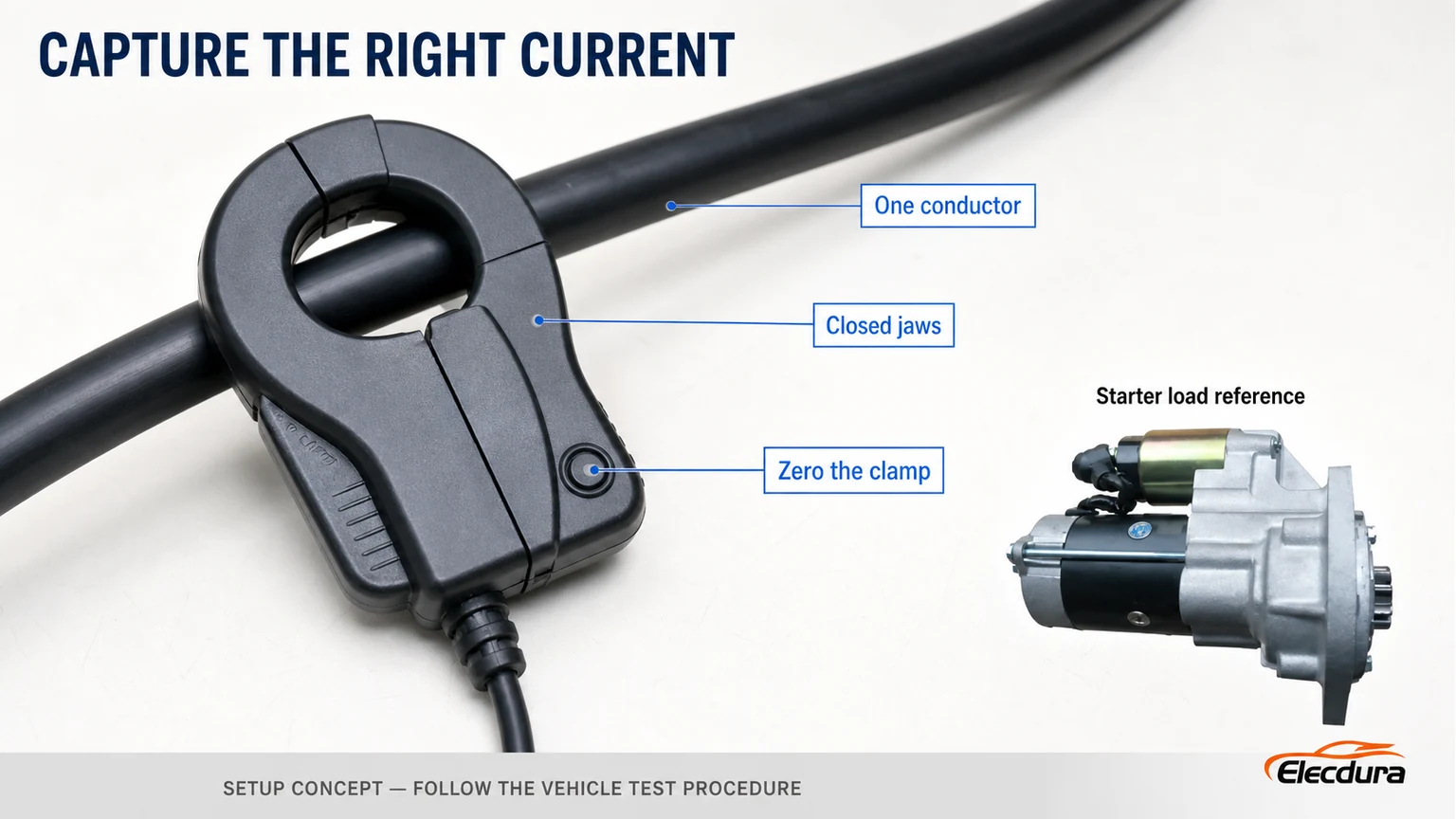

Solo configurazione di misurazione illustrativa. Il percorso dei cavi, la disattivazione del carburante e i limiti di prova devono seguire le informazioni di servizio del veicolo specifico.
Prima di trarre una conclusione, il tecnico ha bisogno di un'acquisizione stabile e configurata correttamente. Registrare l'identificazione del motore, i sintomi, la temperatura del motore, la disposizione della batteria, lo strumento e il metodo di misurazione. Un test ECU automatizzato e un test della corrente di avviamento basato sull'oscilloscopio possono visualizzare percentuali simili senza calcolarle nello stesso modo. Assegna un nome al test, non solo al risultato visualizzato.
Le installazioni di batterie per carichi pesanti possono avere cavi paralleli, batterie multiple o alimentazioni separate. Un morsetto attorno a un ramo potrebbe non rappresentare l'intero carico dello starter. Tracciare il circuito accessibile utilizzando le informazioni di cablaggio e scegliere il punto di misurazione prescritto dallo strumento e dalla procedura di assistenza. Non dare per scontato che il cavo più conveniente porti tutta la corrente che interessa.
Per una misurazione con pinza, confermarne l'intervallo, la regolazione dello zero, l'orientamento e le ganasce chiuse. Racchiudendo insieme i conduttori di uscita e di ritorno è possibile annullare i segnali magnetici che la pinza è destinata a misurare. Una traccia catturata in questo modo è un problema di configurazione, non una prova di una buona o cattiva compressione del cilindro. Utilizzare le informazioni di connessione specifiche del veicolo; uno schema generico non può identificare il punto di accesso corretto su ogni motore.
Utilizzare la procedura approvata per impedire l'avvio del motore, fissare l'attrezzatura e rispettare i limiti di avviamento e raffreddamento del produttore. Non esiste un'istruzione universale per scollegare un iniettore, rimuovere un particolare fusibile o avviare ogni diesel per la stessa durata. Tali scelte dipendono dal sistema di alimentazione e dalla routine di prova.
Verificare la presenza di un deterioramento dell'alimentazione della batteria, di un funzionamento anomalo del motorino di avviamento o di una cattura incoerente prima di esaminare l'hardware del cilindro. Se il comportamento del sistema di avviamento è sospetto, valutare separatamente il percorso di alimentazione utilizzando la procedura del veicolo pertinente. Una condizione di test variabile può rendere fuorvianti i confronti; correggere tale condizione non equivale a riparare il motore.
Conservare la cattura originale e ripetere il test approvato in condizioni comparabili quando il risultato è discutibile. Non mediare test freddi e caldi incompatibili in un unico numero apparentemente rassicurante. Registra cosa è cambiato e perché è stata eseguita una seconda acquisizione.
La parola importante è 'relativo'. Una visualizzazione normalizzata può impostare l'evento misurato più forte su un livello di riferimento e confrontare con esso gli altri eventi. Tale riferimento non è una pressione di compressione misurata e non stabilisce che il cilindro più resistente soddisfi le specifiche del motore. La formazione sui test di compressione di Pico Technology spiega questa distinzione e la necessità di un riferimento adeguato per l'identificazione dei cilindri.
Una funzionalità ricorrente può identificare un punto nella sequenza di acquisizione senza identificare il numero del cilindro del motore. Il tecnico dovrà collegarlo ad un riferimento di sincronizzazione valido e alle informazioni corrette del motore. Un'etichetta software come A, B o C non deve diventare silenziosamente il cilindro 1, 2 o 3 in una richiesta di acquisto. Documentare la convenzione di numerazione, il segnale di riferimento e l'interpretazione utilizzata.
Se tutti gli eventi si assomigliassero, il metodo potrebbe non aver riscontrato differenze sostanziali in quelle condizioni. Non è stata misurata una pressione assoluta per ogni bombola. Un simile deterioramento meccanico tra i cilindri può quindi rimanere al di fuori di quanto stabilito dal confronto. Questa limitazione è descritta anche in Panoramica del test di compressione relativa di AutoDITEX . Utilizzare la valutazione assoluta o meccanica applicabile quando i sintomi e la storia del motore lo giustificano ancora.
Non prendere in prestito uno spread percentuale universale da un tutorial generico. L'algoritmo dello strumento, la qualità di acquisizione e la procedura specifica del motore determinano come può essere utilizzato un risultato visualizzato. Una percentuale senza tali dettagli non è adatta come criterio di accettazione dell'appalto.

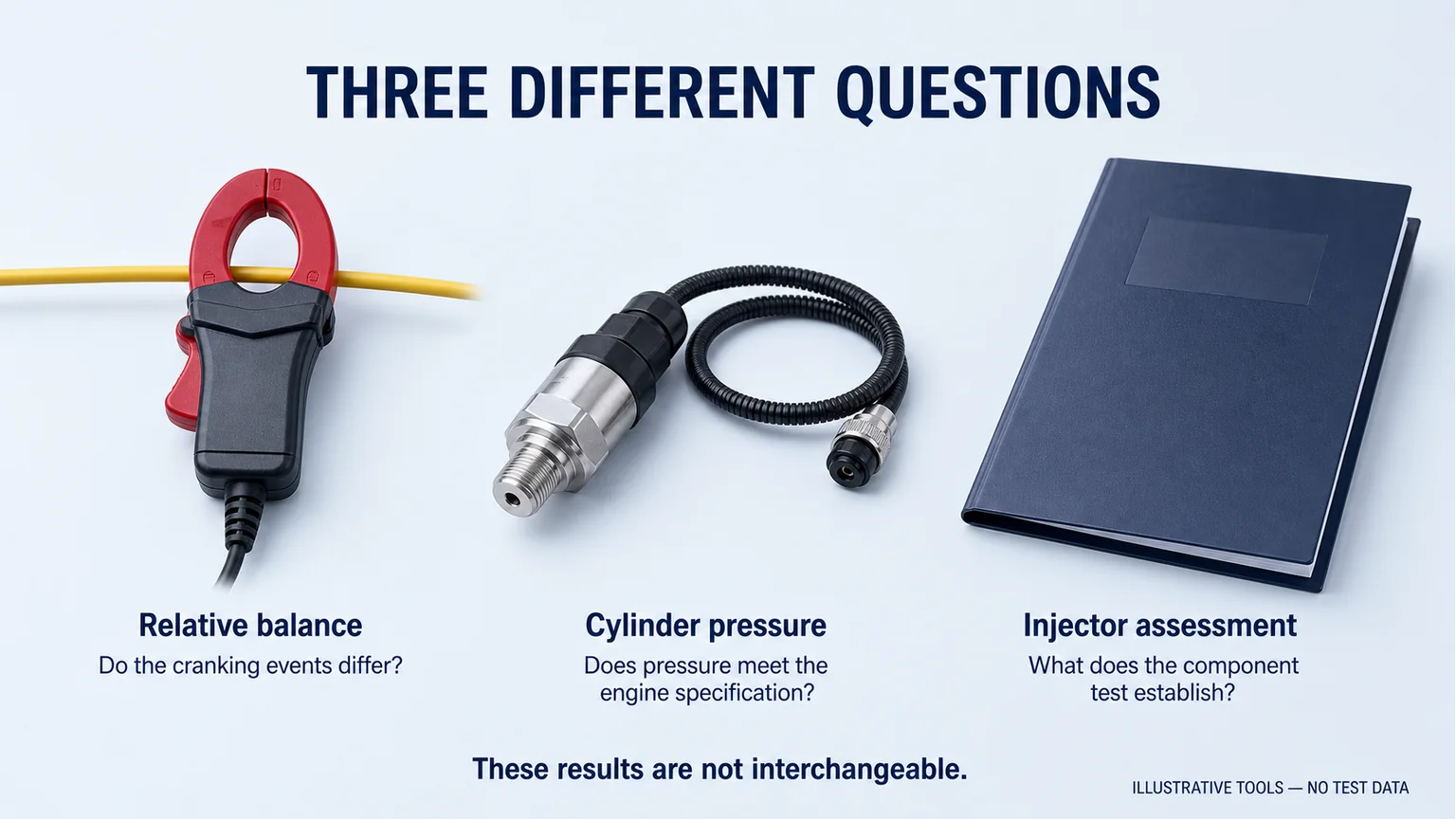

Le tre valutazioni rispondono a domande diverse. In questa illustrazione non è rappresentata alcuna forma d'onda misurata, risultato della pressione o risultato del test dell'iniettore.
Il miglior test successivo affronta l’incertezza rimanente. La ripetizione di diverse visualizzazioni della stessa osservazione sottostante non fornisce necessariamente una conferma indipendente. Le seguenti situazioni illustrano come un workshop può mantenere esplicito il suo ragionamento.
Situazione osservata |
Domanda ancora senza risposta |
Seguito utile |
|---|---|---|
Una differenza di compressione relativa ripetibile è legata a un cilindro. |
La responsabilità è della tenuta meccanica o del funzionamento della valvola? |
Eseguire la valutazione meccanica specificata per quel motore prima di considerare il risultato come un guasto dell'iniettore. |
Il modello relativo è comparabile, ma un test di contributo in corso contrassegna un cilindro. |
Cosa causa la differenza tra i cilindri in funzione? |
Seguire la sequenza diagnostica elettrica, di erogazione del carburante e meccanica specifica del motore; non dedurre un iniettore guasto solo dal contributo. |
Le acquisizioni ripetute cambiano in base all'alimentazione della batteria o al comportamento del motorino di avviamento. |
Il test è abbastanza ripetibile da poter essere interpretato? |
Risolvere o documentare il problema relativo alla condizione di avviamento, quindi ripetere l'acquisizione approvata. |
Un iniettore identificato non supera un test dei componenti pertinente e documentato. |
Il risultato giustifica questa sostituzione e la sua identità è corretta? |
Esaminare l'ambito del test e l'identità del componente prima di rilasciare l'ordine delle parti. |
Il risultato dell'iniettore e il risultato della meccanica del motore possono entrambi avere importanza. La sostituzione di un iniettore evidentemente difettoso non risolve automaticamente un difetto meccanico separato. Allo stesso modo, la scoperta di un problema meccanico non dimostra che ogni iniettore sia riparabile. Conserva entrambi i risultati nel registro delle riparazioni invece di forzarli in una spiegazione di un'unica causa.
Un rapporto dovrebbe identificare il componente testato, il metodo, le condizioni rilevanti e il risultato. Un'etichetta di superamento inspiegabile non è sufficiente per collegare il rilievo di un componente con il reclamo sul motore. Gli interventi sull'impianto di alimentazione ad alta pressione devono utilizzare la procedura di sicurezza applicabile; l'apertura delle linee del carburante sotto tensione non è una scorciatoia diagnostica.
Non avviare o continuare una schermata di avviamento quando le condizioni del motore rendono l'avviamento pericoloso o quando la procedura di assistenza richiede una sequenza diagnostica diversa. Sospetto di liquido in un cilindro, interferenza meccanica, un'installazione di avviamento non sicura o un'altra condizione di arresto del lavoro richiedono innanzitutto le relative istruzioni di servizio. Questo articolo non autorizza l'avviamento in condizioni meccaniche anomale.
La guida inoltre non fornisce limiti di accettazione per un particolare motore, non certifica un motore usato o convalida la calibrazione di un iniettore. Laddove il produttore specifichi una routine diagnostica automatizzata, adattatori dedicati o una procedura di pressione definita, utilizzare tali informazioni. Una schermata relativa non può sostituire un test obbligatorio semplicemente perché è più veloce da eseguire.
Una volta giustificata la sostituzione, inviare al team ricambi una dichiarazione concisa di ciò che è stato stabilito e di ciò che rimane irrisolto. 'Iniettore richiesto dopo il controllo dei componenti; problema meccanico del motore ancora in fase di accertamento' è più utile di 'cilindro difettoso.' Impedisce che una citazione venga confusa con la conferma che l'intero reclamo sarà risolto.
Includere le seguenti informazioni nella richiesta:
Produttore del motore, modello esatto e identificazione del numero di serie o dell'applicazione, oltre ai dettagli del veicolo o della macchina.
Il riferimento completo dell'iniettore e fotografie chiare dell'etichetta del componente esistente, del connettore e delle relative interfacce.
Il cilindro diagnosticato, come è stato identificato e il test del componente o la procedura di assistenza per individuare la sostituzione.
Eventuali requisiti di codifica, calibrazione o installazione specificati che influiscono sulla parte ordinata o sul piano di riparazione.
Quantità, mercato di destinazione e ambito di fornitura richiesto, distinguendo un iniettore completo dai componenti di riparazione.
UN 0445120045 richiesta iniettori common-rail per applicazione MAN e a La richiesta dell'iniettore BEBE4D14101 per un'applicazione Volvo D16 richiede diversi controlli di identità. Questi esempi illustrano perché l''iniettore diesel' non è una specifica completa; nessuna delle due pagine rende i due sistemi intercambiabili o garantisce il montaggio senza conferma dell'applicazione.

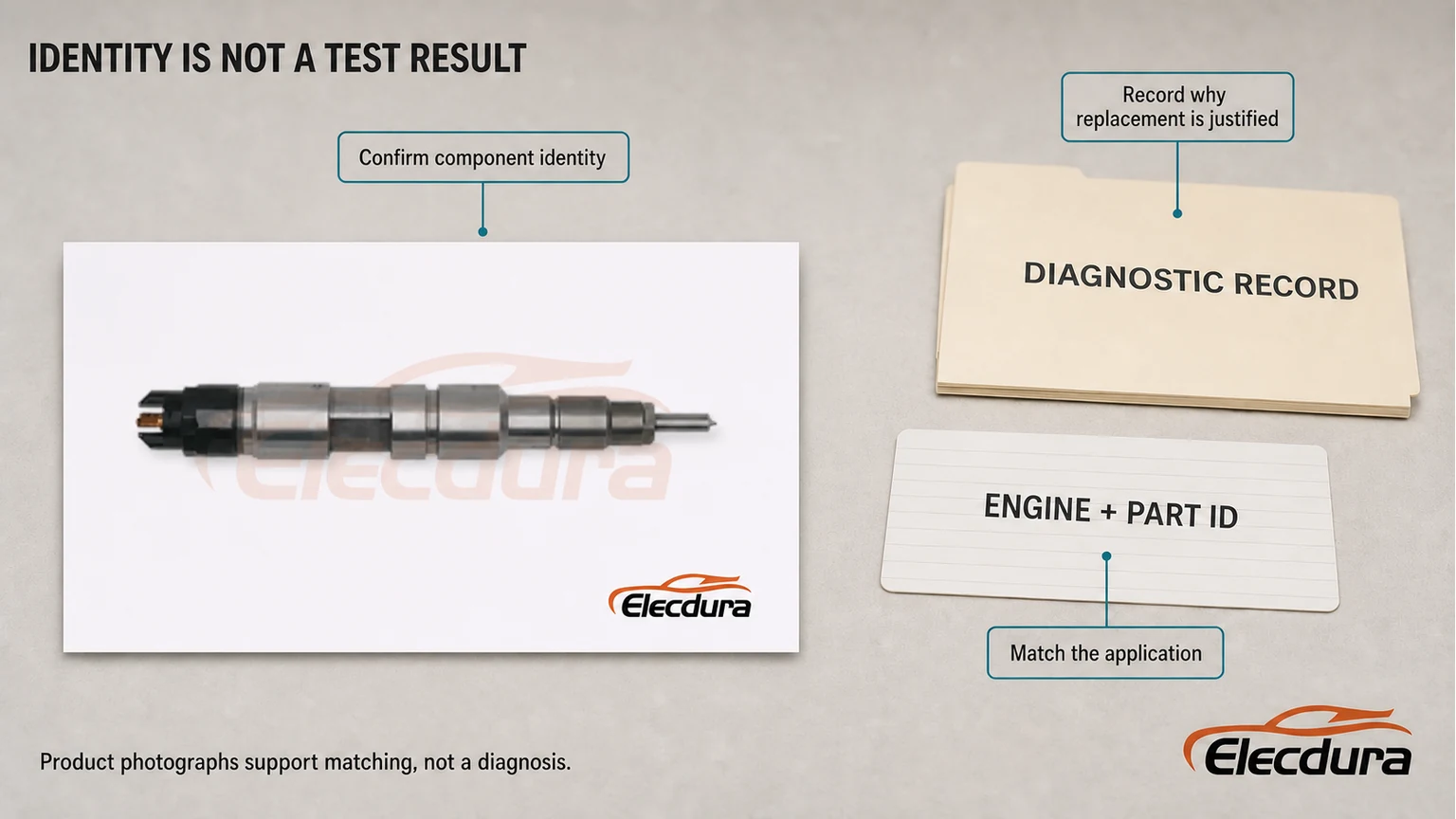

La fotografia del prodotto supporta l'identificazione. Non dimostra le condizioni, la calibrazione o la compatibilità di un iniettore con ogni motore di una famiglia di veicoli.
Per una richiesta di sostituzione, inviare a Elecdura il riferimento dell'iniettore, l'identificazione del motore e le informazioni diagnostiche di supporto . Indica se hai bisogno di un preventivo per una parte già identificata o di un aiuto per risolvere l'identità della parte. Mantenere la conclusione della riparazione dell'officina separata dalla risposta di corrispondenza e disponibilità del fornitore.
Solo se i loro metodi e le convenzioni di reporting sono considerati comparabili. Uno strumento può normalizzare gli eventi della corrente iniziale; un altro può utilizzare una routine di controllo del motore con i propri calcoli. Ottenere l'identificazione dello strumento, il test selezionato e le istruzioni che spiegano l'output prima di confrontare i numeri. Se mancano questi dettagli, utilizzare i report come osservazioni separate anziché combinarli in una tendenza numerica. L'accordo tra due etichette non è una conferma automaticamente indipendente della pressione della bombola.
Allegare il risultato a freddo al reclamo di avviamento a freddo. Registrare la temperatura e la relativa cronologia operativa e seguire le indagini prescritte dal motore per tale condizione. Una successiva acquisizione di calore può essere informativa, ma non cancella un sintomo del raffreddore riproducibile. Il rapporto dovrebbe mostrare quali condizioni hanno prodotto ciascun risultato e se il sintomo era presente. Una decisione sui componenti basata solo sul test a caldo più conveniente può trascurare il reclamo vero e proprio.
La rimozione di un componente che chiude o accede alla camera di combustione può modificare le condizioni meccaniche della prova. Non confrontare tale acquisizione con una schermata relativa al motore intatto, come se nulla fosse cambiato. Registrare la configurazione del motore e utilizzare la procedura prevista. Se è necessario un test di pressione basato su adattatore, trattarlo come un metodo separato, inclusa la preparazione e l'interpretazione specificate. Questo è anche il motivo per cui un rapporto di prova necessita di informazioni di configurazione, non solo di un grafico finale.
Richiedi la cattura originale salvata o il rapporto completo, il nome dello strumento e del test, l'identificazione del motore, le condizioni di cattura e la spiegazione dell'identificazione della bombola da parte del tecnico. Uno screenshot ritagliato può omettere la scala, la sequenza, l'impostazione o l'osservazione che hanno reso significativa la scoperta. Se i dati originali non possono essere recuperati, registrare tale limitazione invece di presentare l'immagine come prova diagnostica completa. Una chiara conclusione scritta dovrebbe indicare l’azione successiva e l’incertezza che ancora rimane.
Può succedere quando si smontano più iniettori insieme e fotografie, etichette o rapporti non sono collegati ai singoli componenti. Prima di utilizzare un risultato al banco per giustificare un ordine, riconciliare il riferimento del componente del rapporto e il record identificativo con l'iniettore rimosso e la sua posizione documentata sul motore. Un rapporto per un'unità diversa non può risolvere la condizione di questa unità. La stessa tracciabilità dovrebbe seguire ogni nucleo restituito, senza considerare la sola posizione del motore come un'identità univoca della parte.
