Un turbocompressore sostitutivo è pronto per il primo avviamento solo quando cinque record concordano: la causa del guasto precedente è stata risolta, la nuova identità del gruppo e l'ambito di fornitura sono corretti, i percorsi dell'aria e dello scarico sono puliti e collegati, i percorsi di alimentazione e scarico dell'olio soddisfano i requisiti specifici del motore e la prelubrificazione prescritta è stata completata. L'adescamento dell'alloggiamento centrale è importante, ma non può compensare un'alimentazione bloccata, uno scarico limitato, un olio motore contaminato, una pressione eccessiva nel basamento o un turbo sbagliato. Rilasciare l'installazione solo dopo che l'ispezione al primo avvio ha confermato l'integrità di olio, aria e scarico secondo la procedura specificata.
Questa guida è destinata alle officine e ai distributori che documentano a installazione del turbocompressore per carichi pesanti . Non sostituisce le istruzioni del produttore del motore o del turbo, i valori di coppia o i limiti di accettazione.

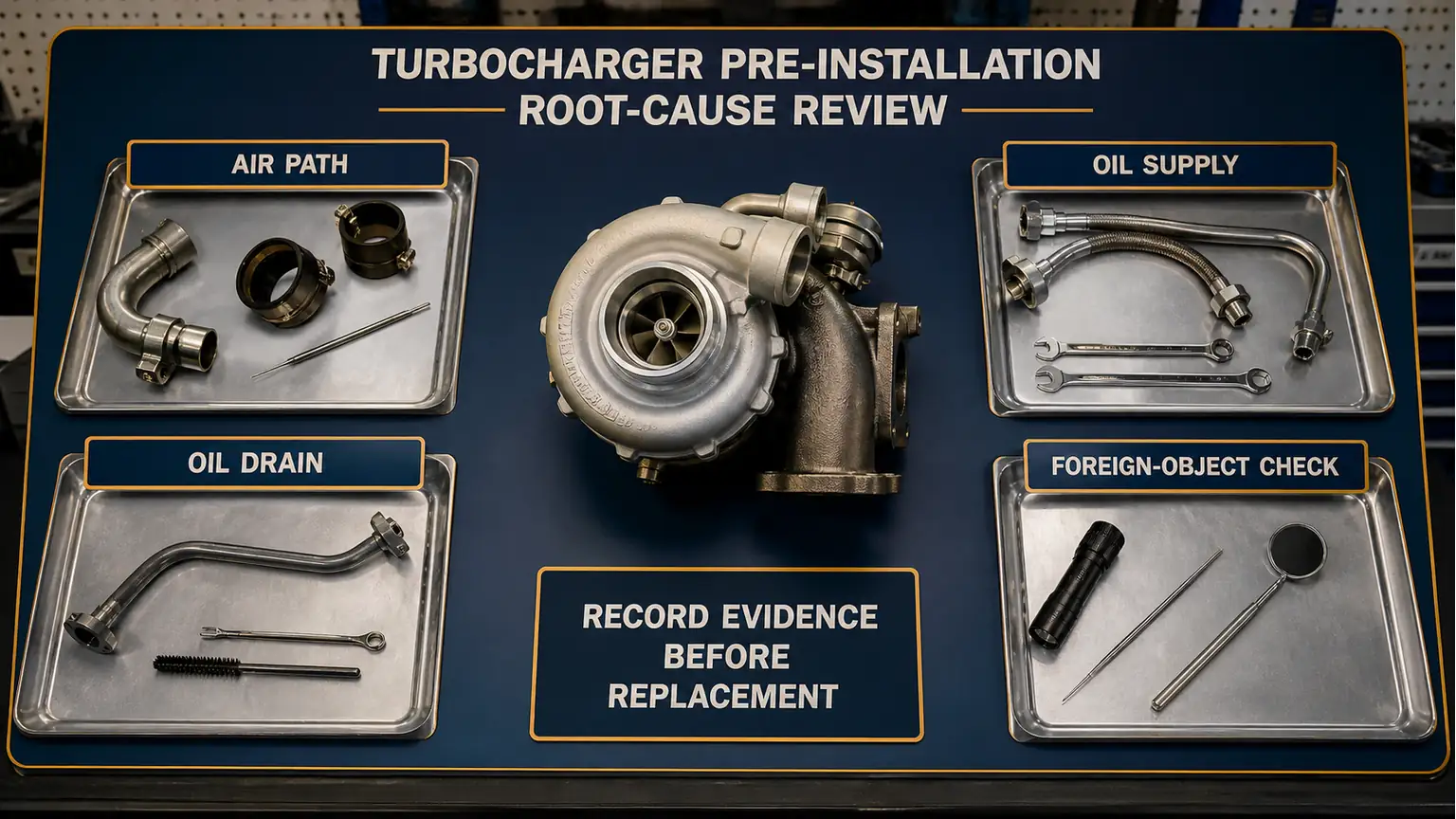

Prima di eliminare, pulire o restituire il vecchio gruppo, documentarne l'identificazione completa, l'orientamento, l'attuatore e i collegamenti. Registrare il reclamo e ispezionare le prove di guasto richieste dalla procedura applicabile: danni da oggetti estranei, carenza di olio, contaminazione, velocità eccessiva o temperatura eccessiva, perdite nel percorso dell'aria, restrizioni dello scarico, pressione del carter e condizioni del sistema di lubrificazione. Un turbo danneggiato è spesso vittima di un altro guasto del sistema.
Indicare come è stata corretta ciascuna causa confermata. 'Nuovo turbo installato' non è un'azione causa principale. Se la causa rimane sconosciuta, il rilascio rimane aperto e il rischio deve essere intensificato anziché nascosto in una lista di controllo generale.
Confrontare il numero completo e il suffisso del turbo, le prove del motore e della disposizione, l'orientamento dell'alloggiamento, le interfacce della flangia e della porta, i collegamenti dell'olio e del refrigerante ove applicabile, l'identità dell'attuatore, il connettore e l'hardware fornito. Conferma se l'ordine è un turbo completo, un gruppo rotante dell'alloggiamento centrale o un altro ambito di riparazione. Un alloggiamento simile o un numero OE abbreviato non sono sufficienti.
Mantenere in posizione la protezione di ingresso, uscita e porta dell'olio finché la connessione corrispondente non è pronta. Maneggiare il gruppo tramite alloggiamenti adeguati, non tramite un attuatore, un'asta, un tubo flessibile o un connettore. Garrett mette in guardia dal modificare la calibrazione del turbo o del VNT e di non forzare manualmente i meccanismi degli attuatori elettronici autobloccanti. Conservare la calibrazione fornita a meno che la procedura specifica del motore non indichi un'operazione supportata.

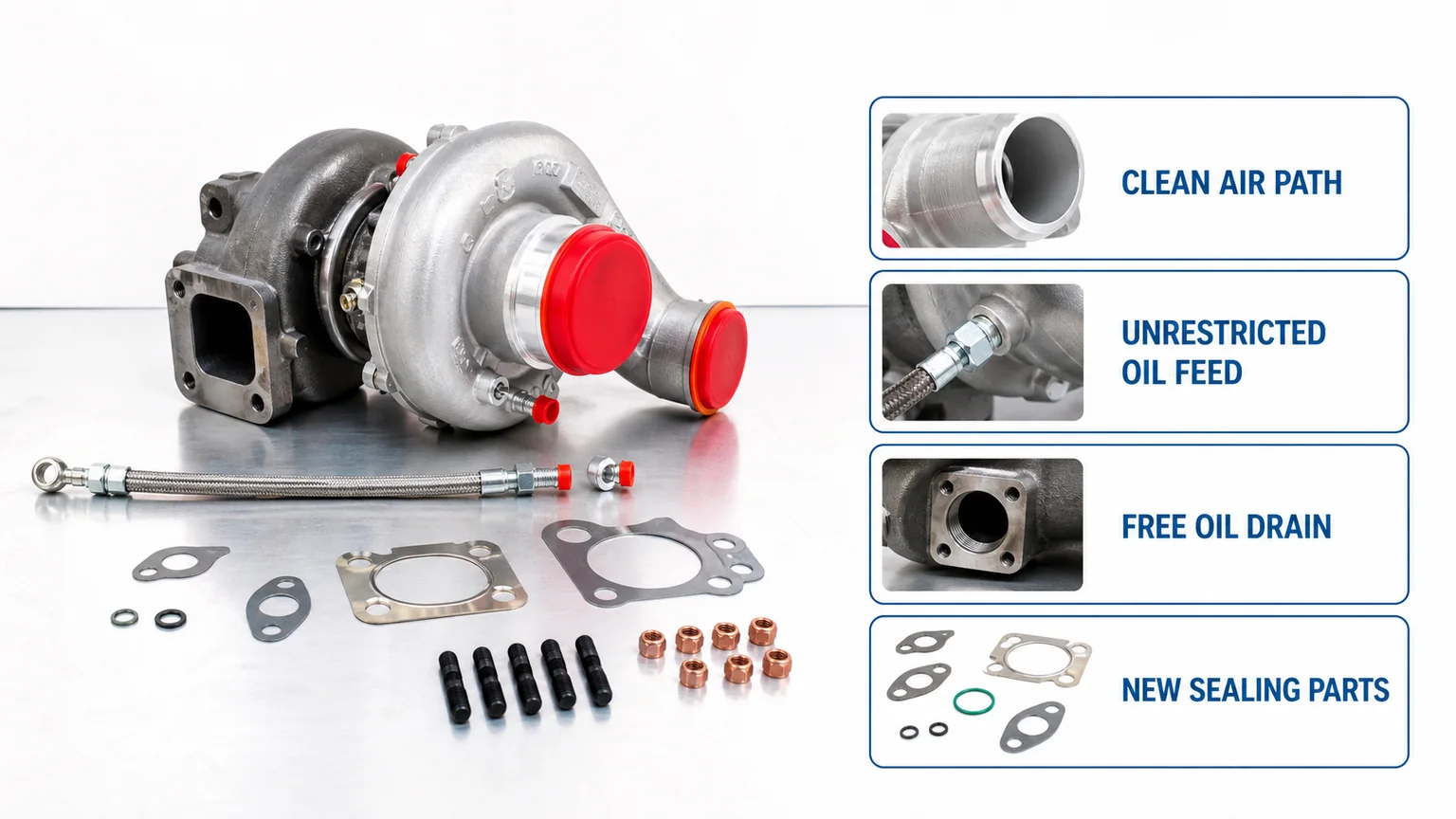

Pulire le superfici di accoppiamento evitando che detriti penetrino nel collettore, nei tubi o nell'alloggiamento centrale. Utilizzare le nuove guarnizioni o paraoli corretti e allineare le aperture dell'olio. Il sigillante liquido o il materiale in eccesso vicino a un attacco dell'olio possono ostruire il flusso. Ispezionare i tubi dell'aria, i collegamenti dell'aria di sovralimentazione, i filtri e gli alloggiamenti per rilevare eventuali detriti, collassi o danni; ispezionare l'integrità dei collegamenti di scarico. Sostituire o pulire i componenti solo come consentito dalle istruzioni applicabili.
Registrare quando ciascun tappo di protezione è stato rimosso e quando la connessione è stata chiusa. Questo semplice verbale di custodia è più utile di una successiva dichiarazione attestante che l'area di lavoro 'sembrava pulita'. Se il precedente materiale della ruota turbo perdeva, il relativo percorso dell'aria necessita di una disposizione definita prima del rilascio.
L'alimentazione deve fornire olio pulito secondo il percorso specificato; lo scarico deve consentire all'olio di fuoriuscire dall'alloggiamento centrale senza restrizioni. Una linea di alimentazione può sembrare sana all'esterno mentre internamente è ristretta o danneggiata dal calore. Uno scarico può essere piegato, intasato, indirizzato in modo errato o esposto a una pressione che impedisce il ritorno per gravità. Una pressione eccessiva nel basamento può anche ostacolare il drenaggio e produrre evidenti perdite di olio turbo.
Utilizza le istruzioni del motore o del turbo per decidere se le linee devono essere pulite, testate o sostituite. Documentare la fonte di alimentazione, le condizioni della linea, i raccordi, l'allineamento delle guarnizioni, l'orientamento e la destinazione dello scarico e i controlli del basamento o dello sfiatatoio richiesti per l'applicazione. Non aggiungere un restrittore non approvato né copiare un target di pressione dell'olio da un sistema di cuscinetti diverso.
Record del percorso petrolifero |
Rilascia prove |
Rischio irrisolto |
|---|---|---|
Fornitura |
Sorgente corretta, linea pulita, raccordi senza ostacoli |
Restrizione interna sconosciuta o consegna ritardata |
Alloggio centrale |
Olio fresco specificato e fase di prelubrificazione |
Prima rotazione secca o riempimento contaminato |
Ritorno |
Percorso in discesa libero dove previsto |
Effetto di contropressione, kink, coking o pressione del basamento |

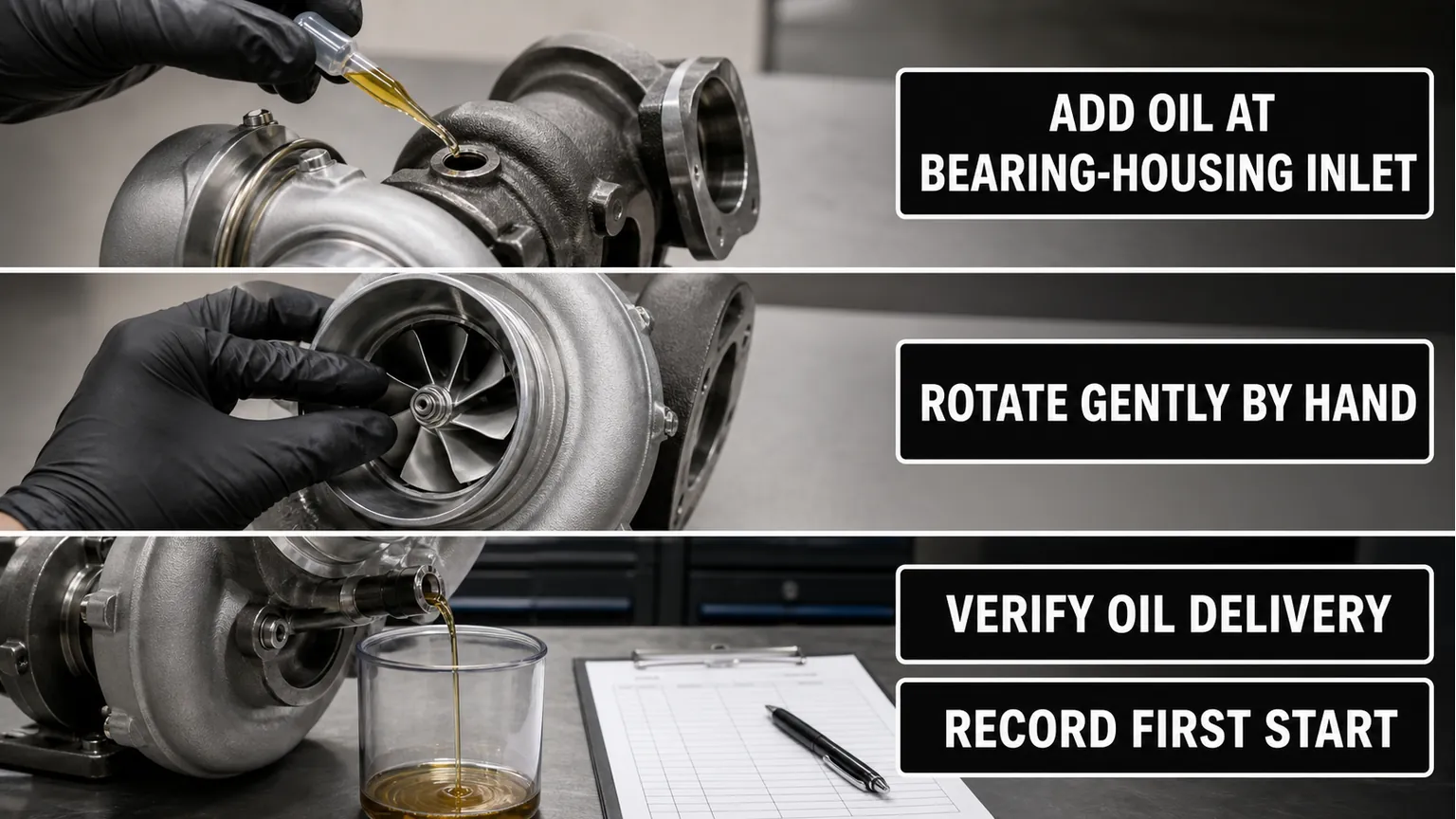

La guida all'installazione di Garrett dirige l'olio motore fresco nell'ingresso dell'olio turbo e descrive la rotazione manuale della girante del compressore prima di completare il collegamento di alimentazione; I materiali Cummins e Navistar documentano anche la prelubrificazione per le applicazioni dichiarate. Utilizzare il metodo, l'olio e le istruzioni di movimentazione appartenenti all'unità installata. Non far girare il rotore con aria compressa, alimentare un attuatore sconosciuto o contaminare una porta dell'olio aperta.
Laddove la procedura del motore richieda l'avviamento senza avviamento per stabilire la fornitura di olio, creare la condizione di non avviamento esattamente come specificato e rispettare tutti i limiti di funzionamento dell'avviatore e di sicurezza del veicolo. Un tempo di avviamento generico da una guida diversa non è un valore accettabile. Registrare come è stata stabilita la consegna del petrolio e chi l'ha verificata.
Prima di iniziare, eseguire un controllo degli strumenti e degli oggetti estranei, verificare il livello dell'olio, ricollegare i percorsi di controllo e di aspirazione specificati e verificare che le persone e le attrezzature siano libere. Avviare e girare al minimo solo come indicato nelle istruzioni applicabili. Fare attenzione alle perdite di olio, liquido refrigerante, aria e gas di scarico; contatto o rumore anomalo; condizioni di avviso; e il comportamento richiesto dell'attuatore. Interrompere immediatamente se la condizione di sospensione della procedura non viene soddisfatta.
Dopo l'ispezione iniziale, fermarsi e ricontrollare il livello dell'olio e tutti i giunti accessibili come indicato. Conservare l'ora del primo avvio, le condizioni operative, le osservazioni e le azioni correttive. Un esterno asciutto al minimo non dimostra le prestazioni sotto ogni carico, e una perdita al primo avvio è un blocco dell'installazione, non una prova che il turbo sostitutivo sia intrinsecamente difettoso.
Questa guida non autorizza l'installazione di un turbo non verificato, il riutilizzo di linee dell'olio danneggiate, l'alterazione di un arresto VNT o la calibrazione dell'attuatore, l'avvio di un motore con corpi estranei irrisolti o danni alla lubrificazione o l'uso di aria compressa per far girare il rotore. Inoltre non fornisce il tipo di olio, la pressione, la coppia o la durata del minimo per un'applicazione non identificata.
Se sono presenti gravi danni al motore, ingestione incontrollata di olio, contatto delle ruote o perdite non sicure, seguire la procedura di spegnimento applicabile e la causa principale prima di qualsiasi ulteriore utilizzo.
Conservare insieme il riferimento di acquisto, l'identità completa del turbo, il motore e la disposizione, l'attuatore e l'hardware inclusi, la prova dell'unità rimossa, la causa principale corretta, il registro dell'installazione, la disposizione del percorso dell'olio, il metodo di prelubrificazione e i risultati del primo avvio. Questo pacchetto aiuta a distinguere una mancata corrispondenza della fornitura, un problema di installazione, una causa legata al sistema del veicolo e un problema relativo al prodotto.
IL La guida per l'ispezione dell'alimentazione dell'olio del turbocompressore fornisce un confine più profondo della linea di alimentazione. Se la corrispondenza è ancora necessaria, inviare a Elecdura l'identità completa del turbo e del motore per il preventivo.
No. Supporta la condizione iniziale dell'alloggiamento centrale, ma il motore deve comunque fornire olio pulito attraverso un percorso di alimentazione accettabile e restituirlo senza restrizioni. Registrare entrambe le disposizioni delle linee, la procedura di prelubrificazione applicabile e la prima prova di erogazione dell'olio. Un alloggiamento preriempito non è in grado di superare un'alimentazione bloccata dopo l'avvio del motore.
Solo se la procedura di richiesta consente il riutilizzo e la linea soddisfa l'ispezione specificata. Il flusso di solvente non rivela necessariamente un rivestimento flessibile collassato internamente, danni dovuti al calore, detriti incorporati o una restrizione in condizioni di olio caldo. Se il produttore del turbo o del motore richiede la sostituzione, un controllo visivo o in officina non può ignorare tale istruzione.
Non da solo. La perdita di olio può essere influenzata dall'ostruzione dello scarico, dalla pressione del basamento, dall'ostruzione del percorso dell'aria, dall'angolo di installazione e dalle condizioni operative. Conservare la posizione e la quantità, quindi seguire la diagnosi delle perdite del turbo e del motore. Non sostituire la nuova unità finché non vengono esaminati l'alimentazione, il ritorno dell'olio e i relativi limiti del sistema.
Utilizzare la procedura esatta per motore e attuatore. Confermare l'identità, la posizione del connettore, l'alimentazione, la messa a terra, la comunicazione e le funzioni di servizio supportate prima di condannare l'attuatore o il turbo. Non forzare manualmente il collegamento; alcuni ingranaggi degli attuatori sono autobloccanti e possono essere danneggiati dal movimento manuale.
Includere le identità delle unità, il motore e la disposizione, la cronologia dei reclami, i risultati delle cause principali, le azioni sul percorso dell'olio e dell'aria, la registrazione dell'installazione e dell'adescamento, le osservazioni del primo avvio, i codici, le fotografie e la gestione della restituzione richiesta. Mantenere l'insieme intatto a meno che il fornitore non autorizzi lo smontaggio. La documentazione supporta l'indagine ma non predetermina la copertura della garanzia.
