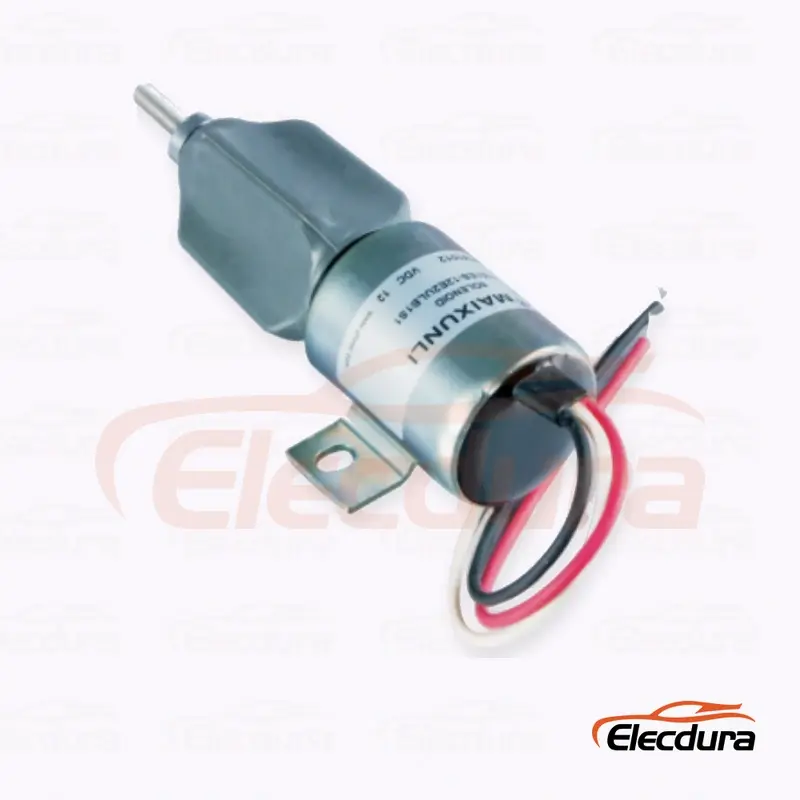

Kraftstoffabschaltmagnet SA-3499 1751ES-12E2U1B1S1 für Diesel-Abschaltsysteme von Woodward

SA-3499 Konfigurationsspezifisches Diesel-Abschaltmagnetventil

SA-3499 ist ein codiertes Abschaltmagnetventil für Woodward-Diesel-Abschaltsysteme. Bei der vollständigen Nummer handelt es sich um Funktionsdaten: Spannung, Montage, Stößel, Erdung, Anschlüsse, Manschette und Feder können sich mit einzelnen Suffixzeichen ändern. Behalten Sie den vollständigen Code auf der Angebotsanfrage, der Bestellung und dem Kartonetikett bei.

SA-3499 Produktinformationen

Vollständige Code-Zulassung für SA-3499

Behalten Sie jedes Zeichen in 1751ES-12E2U1B1S1 bei. Sein Spannungs- und Konfigurationssuffix identifiziert einen bestimmten elektrischen und mechanischen Aufbau; Vergleichen Sie vor der Freigabe das komplette alte Etikett, die Montage, die Klemmen, das Abtriebsende und den Arbeitsweg.

Elektrische und mechanische Prüfungen für SA-3499

Überprüfen Sie den elektrischen Befehl, die Komponentenreaktion und die endgültige mechanische Bewegung als separate Beobachtungen. Dies verhindert, dass ein Verkabelungs-, Steuermodul- oder Verbindungsfehler mit einem fehlerhaften Ersatzteil verwechselt wird.

Checkliste für die Ersatzgenehmigung SA-3499

Geben Sie den Auftrag erst frei, wenn die elektrischen, mechanischen und Anwendungsnachweise mit der entfernten Baugruppe übereinstimmen.

SA-3499 Technische FAQ

Wie sollten die Spannungsversionen von SA-3499 getrennt werden?

Behalten Sie in jeder Bestellzeile die vollständige spannungsspezifische Referenz und die Altgerätekennzeichnung bei. Durch ähnliche Gehäuse sind unterschiedliche Spulen nicht austauschbar. Messen Sie die Systemspannung am Originalstecker während des Betriebs und kennzeichnen Sie den Bestand anschließend nach OE und Spannung, damit gemischte Flotten nicht die falsche elektrische Version erhalten.

Was sollte bei Dieselabschaltsystemen von Woodward vor der Bestellung von SA-3499 überprüft werden?

Verwenden Sie SA-3499 / 1751ES-12E2U1B1S1 / 1751ES-24E2U1B1S1 als erste Steuerung und vergleichen Sie dann das alte Etikett, die Spannung, die Anschlussfläche, die Mitte der Montagelöcher, das Ausgangsende und die Betriebsrichtung. Notieren Sie das Motor- oder Maschinenmodell und die Seriennummer, verwenden Sie jedoch nicht nur den Modellnamen, da Produktionsänderungen zu einer anderen Abschaltvereinbarung führen können.

Warum muss das vollständige SA-3499-Suffix beibehalten werden?

Das Suffix kann Montage, Kolbengewinde, Erdung, Anschlüsse, Manschette und Federfamilie kodieren. Durch die Kürzung des Codes können nicht austauschbare Teile in Einkaufsunterlagen zusammengeführt werden. Fotografieren Sie jedes lesbare Zeichen und bewahren Sie die vollständige Zeichenfolge auf der Angebotsanfrage, der Bestellung und dem Kartonetikett auf.

Kann ein anderes Magnetventil mit der gleichen Spannung SA-3499 ersetzen?

Die Spannung ist nur ein Kontrollpunkt. Montageart, Kolbengewinde, Stromrichtung, Klemmenanordnung, Erdung, Manschettenabstand und erforderliche Kraft müssen ebenfalls übereinstimmen. Vergleichen Sie den vollständigen Code und die Abmessungen der ausgebauten Teile, anstatt nur anhand der Spulenspannung auszuwählen.

Was verursacht einen Start-/Stopp-Fehler bei diesem codierten Magnetventil?

Der Zugschaltkreis bewegt möglicherweise den Kolben während des Anlassens, während der Halteschaltkreis nach Freigabe des Startsignals ausfällt. Messen Sie die Halteklemmenspannung unter Last, überprüfen Sie die Relaislogik und den Steckerwiderstand und stellen Sie sicher, dass der Stößel den vollen Hub erreicht.

Was ist mit der ausgebauten SA-3499-Baugruppe zu vergleichen?

Vergleichen Sie das vollständige Etikett, die Spannung, die Anschlussfläche, die Anzahl der Anschlüsse, die Mitte der Montagelöcher, die Gehäuseausrichtung, das Ausgangsende, die Ruhelänge und den Arbeitsweg. Fügen Sie ein breiteres Installationsfoto bei, das die Pumpe, den Hebel oder den umgebenden Abstand zeigt, da nahegelegene Produktbilder die Geometrie, die über die Montage entscheidet, verdecken können.

Wie können wiederholte elektrische oder Spulenschäden verhindert werden?

Beheben Sie vor der Installation die ursprüngliche Fehlerursache. Überprüfen Sie die Versorgungsspannung, den Zieh-/Haltezeitpunkt, den Verbindungswiderstand, die mechanischen Anschläge, den festen Sitz der Klemmen sowie die Hitze- und Feuchtigkeitseinwirkung. Eine neue Einheit kann schnell ausfallen, wenn die Hochstromstufe weiterhin mit Strom versorgt wird oder der Ausgang seinen vorgesehenen Hub nicht vollenden kann.

Fordern Sie ein Angebot für SA-3499 an

Senden Sie die komplette Referenzgruppe, die bestätigte Spannung, Woodward-Diesel-Abschaltsysteme, Fotos der ausgebauten Teile, Maße und Bestellmenge für ein montageorientiertes B2B-Angebot.
