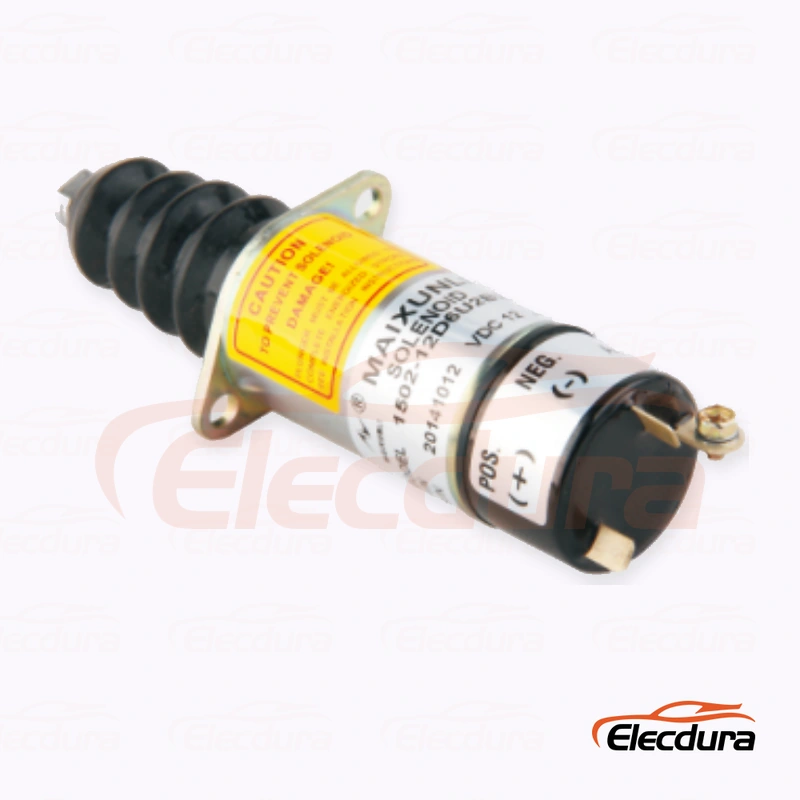

Solenoid de oprire a combustibilului 307-2546 1502-12D6U2B2S2A pentru mini-directoare Caterpillar cu motoare Perkins din seria UB704

307-2546 Solenoid de oprire diesel specific tensiunii

307-2546 este un solenoid de oprire a combustibilului specific configurației pentru mini-directoare Caterpillar cu motoare Perkins din seria UB704. Codul lung este date funcționale, nu o etichetă de catalog opțională: tensiunea, montarea, pistonul, împământarea, terminalele, portbagaj și familia de arc se pot schimba cu caractere sufixe individuale. Codul complet al piesei eliminate ar trebui să rămână intact pe cerere, comanda de achiziție și eticheta cartonului.

307-2546 Informații despre produs

Cum să citiți și să potriviți configurația 307-2546

1502-12D6U2B2S2A indică filet piston intern de 1/4-28, configurație electrică fără împământare, familia cu burduf. Verificați fiecare caracter sufix de pe unitatea eliminată.

Verificări electrice și mecanice pentru 307-2546

O tensiune corectă în sine nu dovedește interschimbabilitatea. Aranjamentul terminalelor, metoda de împământare, filetul pistonului, jocul portbagajului și arcul de întoarcere se pot schimba în codurile Woodward sau Syncro-Start din apropiere, în timp ce defecțiunile de tragere/ținere pot produce același simptom de pornire-apoi-oprire ca și un solenoid defect.

307-2546 Lista de verificare pentru aprobarea înlocuirii

Eliberați comanda numai după ce dovezile electrice, mecanice și de aplicare sunt de acord cu ansamblul îndepărtat. Lista de verificare de mai jos păstrează informațiile despre flotă, distribuitor și echipa de service într-o singură înregistrare de aprobare.

307-2546 Întrebări frecvente ale solenoidului de oprire a combustibilului

Cum ar trebui separate versiunile 307-2546 de 12V și 24V?

Păstrați pe comandă referința completă specifică tensiunii și marcarea unității vechi. Corpurile de 12V și 24V pot împărtăși geometria de montare, dar bobinele lor nu sunt interschimbabile. Confirmați tensiunea sistemului de încărcare a mașinii la conectorul vechi și etichetați cutiile de carton atât în ​​funcție de OE, cât și de tensiune pentru a preveni inventarul mixt.

De ce trebuie păstrat sufixul complet 307-2546?

Caracterele sufixelor identifică caracteristicile mecanice și electrice, cum ar fi montarea, filetul pistonului, împământarea, terminalele, portbagaj și familia arcurilor. Scurtarea codului poate îmbina versiunile neinterschimbabile în înregistrările de achiziție. Fotografiați fiecare caracter care poate fi citit și păstrați șirul complet pe RFQ și pe eticheta cartonului.

Un alt solenoid cu aceeași tensiune poate înlocui 307-2546?

Tensiunea este doar un punct de control. Înlocuirea trebuie să se potrivească, de asemenea, cu stilul de montare, filetul pistonului, direcția de alimentare, aranjarea terminalelor, împământarea, spațiul de încărcare și forța necesară. Comparați codul complet și dimensiunile piesei îndepărtate în loc să alegeți numai tensiunea bobinei.

Ce cauzează o eroare de pornire-apoi-oprire la un solenoid de tragere/reținere?

Circuitul de tragere poate mișca pistonul în timpul pornirii în timp ce circuitul de reținere se defectează după eliberarea semnalului de pornire. Măsurați tensiunea la borna de reținere sub sarcină, inspectați logica releului și rezistența conectorului și confirmați că pistonul atinge cursa maximă înainte de a înlocui solenoidul.

Ce ar trebui să fie comparat cu ansamblul 307-2546 îndepărtat?

Comparați eticheta completă, tensiunea, fața conectorului, numărul de terminale, centrele găurilor de montare, orientarea corpului, capătul de ieșire, lungimea de repaus și cursa necesară. Adăugați o fotografie mai largă instalată care arată pompa din apropiere sau spațiul de legătură; Numai fotografiile apropiate ale produselor pot ascunde geometria care decide potrivirea.

Cum se poate evita deteriorarea repetată a bobinei după înlocuire?

Corectați motivul pentru care vechea unitate a eșuat înainte de instalare. Verificați tensiunea de alimentare, sincronizarea tragere/ținere, rezistența legăturii, opririle mecanice, etanșeitatea terminalelor și expunerea la căldură. O bobină nouă se poate defecta rapid atunci când treapta de tragere rămâne alimentată sau pistonul nu poate finaliza cursa proiectată.

Ce informații ar trebui să includă un distribuitor în RFQ 307-2546?

Trimiteți 307-2546 / 1502-12D6U2B2S2A / 1502-24D6U2B2S2A, tensiune confirmată, mini-cartoare Caterpillar cu motoare Perkins din seria UB704, fotografii vechi cu etichete și conectori, măsurători ale suportului și ieșirii, cantitatea, destinația și ambalajul. Flotele mixte ar trebui să enumere fiecare tensiune și configurație pe linii separate, astfel încât aprobarea tehnică și etichetarea depozitului să rămână urmăribile.

Solicitați o cotație pentru 307-2546

Trimiteți grupul OE complet, tensiune confirmată, mini-directoare Caterpillar cu motoare Perkins din seria UB704, fotografii cu piese îndepărtate, măsurători și cantitatea de comandă pentru o ofertă B2B axată pe montaj.
