Привод управления дизельным двигателем RP2309B RP2310B для систем управления стойками Murphy RP2309B и RP2310B

RP2309B Привод управления дизельным двигателем

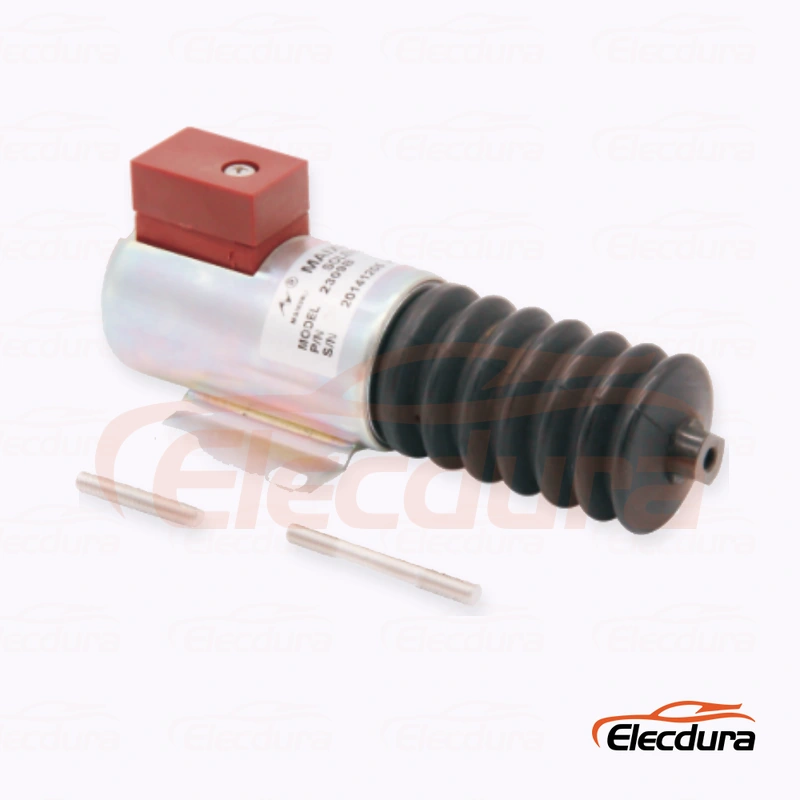

RP2309B — это соленоид в виде привода для систем управления стойками Murphy RP2309B и RP2310B. Для выбора требуется полное задание, напряжение, направление подачи питания, ход, метод монтажа и управления. Двигатель или соленоид могут подать напряжение, но выйти из строя, если предварительная нагрузка или геометрия рычажного механизма препятствуют заданному перемещению.

Информация о продукте RP2309B

Направление управления и одобрение хода для RP2309B

Соответствуйте полному штампованному номеру, поскольку напряжение, обмотка, монтаж, клеммы, выходная геометрия и режим работы могут различаться в пределах одного семейства.

Разделение неисправностей привода, проводки и рычажного механизма

Проверьте электрическую команду, реакцию компонентов и конечное механическое движение как отдельные наблюдения. Это предотвращает ошибочное принятие неисправности проводки, модуля управления или рычажного механизма за неисправную запасную деталь.

Контрольный список одобрения замены RP2309B

Разрешите заказ только после того, как электрические, механические доказательства и данные по применению согласуются с снятым узлом.

Технические вопросы и ответы по RP2309B

Как следует разделить версии RP2309B по напряжению?

Сохраняйте полную информацию о напряжении и маркировку старого устройства в каждой строке заказа. Подобные корпуса не делают разные катушки взаимозаменяемыми. Измерьте напряжение системы на исходном разъеме во время работы, затем промаркируйте инвентарь по оригинальному оборудованию и напряжению, чтобы смешанные парки не могли получить неправильную электрическую версию.

Что следует проверить в системах управления стойками Murphy RP2309B и RP2310B перед заказом RP2309B?

Используйте RP2309B / RP2310B / 40700094 в качестве первого элемента управления, затем сравните старую этикетку, напряжение, поверхность разъема, центры монтажных отверстий, выходной конец и направление работы. Запишите модель двигателя или машины и серийный номер, но не используйте только название модели, так как изменения в производстве могут привести к другому останову.

Чем режим «под напряжением для работы» отличается от «под напряжением для остановки»?

Привод, подаваемый для работы, должен оставаться под напряжением во время работы двигателя; блок, находящийся под напряжением для остановки, получает питание только для выключения. Подтвердите исходную логику управления, поскольку неправильный режим может привести к невозможности запуска, неконтролируемому возврату или непрерывному нагреву теплообменника.

Почему для RP2309B необходимо измерять установленную предварительную нагрузку?

Чрезмерная предварительная нагрузка может помешать полному ходу и вызвать механическую остановку привода; слишком малое значение может привести к недостаточному перемещению рычага. Запишите выходное положение покоя, заданный ход и конечные точки рычага при установленном оригинальном приводе.

На что указывает движение привода без реакции машины?

Электрическое движение — это только первый шаг. Осмотрите вилку, стержень, трос или рычаг на наличие свободного хода, незакрепленных деталей и неправильной регулировки. Убедитесь, что управляемый рычаг достигает обеих конечных точек, в то время как привод завершает свой ход.

Что стоит сравнить со снятой сборкой RP2309B?

Сравните полную этикетку, напряжение, поверхность разъема, количество клемм, центры монтажных отверстий, ориентацию корпуса, выходной конец, длину покоя и рабочий ход. Включите одну более широкую фотографию с изображением насоса, рычага или окружающего зазора, поскольку близкие изображения продукта могут скрыть геометрию, определяющую установку.

Как можно предотвратить повторное повреждение электрического тока или катушки?

Перед установкой устраните первоначальную причину неисправности. Проверьте напряжение питания, время натяжения/удержания, сопротивление соединения, механические упоры, герметичность клемм, воздействие тепла и влаги. Новый блок может быстро выйти из строя, если сильноточная ступень остается под напряжением или выход не может завершить расчетный ход.

Запросить цену на RP2309B

Отправьте полную справочную группу, подтвержденное напряжение, системы управления стойками Murphy RP2309B и RP2310B, фотографии снятых деталей, размеры и количество заказа для получения B2B-предложения, ориентированного на установку.
