Circuito dell'iniettore aperto: cablaggio, connettore, driver o iniettore?

Un codice di circuito aperto dell'iniettore non identifica l'iniettore come parte guasta. Identifica un percorso elettrico che il controller non è in grado di gestire o monitorare come previsto in condizioni definite. L'apertura può trovarsi in corrispondenza di un terminale, di un connettore, di un sottocablaggio corto, di un cablaggio del motore, di un avvolgimento di un iniettore o, meno comunemente, all'interno del percorso del driver o del controller. Congelare l'esatta identità del codice, del motore e del sistema di controllo prima di disconnettere qualsiasi cosa. Quindi ispezionare e testare il circuito con la procedura di servizio applicabile. Ordinare un iniettore solo se le prove raggiungono l'iniettore; ordinare un cablaggio o un connettore solo se il guasto rientra nel limite di riparazione.

Questo trasferimento diagnostico serve alle officine della flotta e ai distributori che decidono se un reclamo appartiene al categoria iniettori diesel per servizio gravoso o in una riparazione elettrica. Non pubblica una resistenza universale, una tensione di prova o un'assegnazione dei pin.

Iniziare con la descrizione esatta del guasto da parte del controller

Registrare il codice diagnostico completo del guasto, il conteggio degli eventi o lo stato storico, ove disponibile, il numero di serie e la configurazione del motore, le condizioni operative, il cilindro o il circuito interessato e ogni relativo codice di alimentazione o comunicazione. 'Iniettore aperto' copiato da uno scanner generico non è sufficiente. Uno strumento del produttore può distinguere un percorso low-side, high-side, condiviso o specifico per il cilindro e tale distinzione modifica il piano di isolamento.

Non cancellare i codici, scambiare gli iniettori o flettere il cablaggio prima di mantenere lo stato originale. Un contatto terminale intermittente può scomparire durante la movimentazione. Un codice che ritorna solo con calore, vibrazioni o un particolare stato del motore richiede che tali condizioni siano documentate anziché sostituite da un test di oscillazione incontrollato.

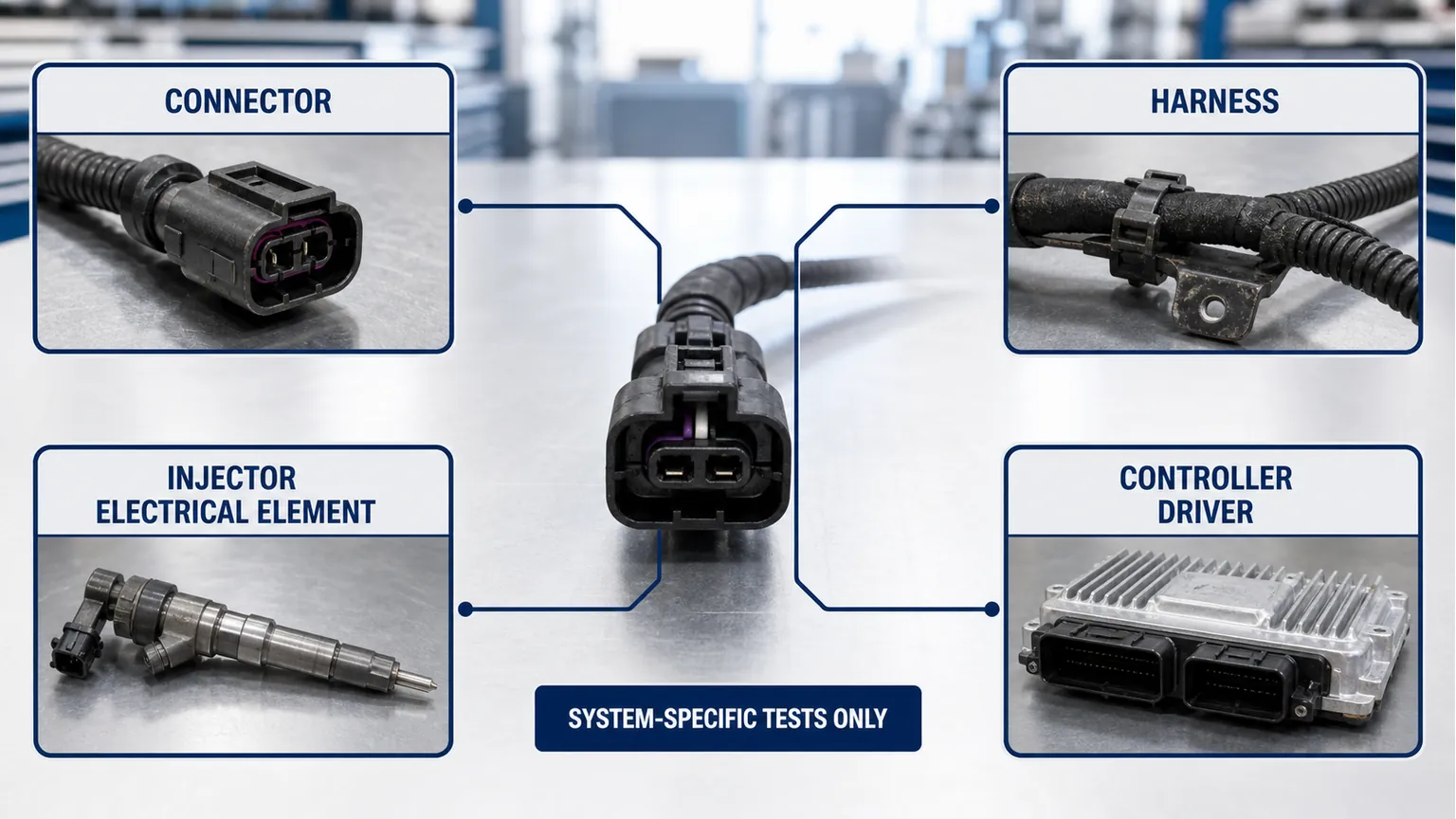

I rami sono limiti di prova, non una sequenza per applicare potenza a un iniettore.

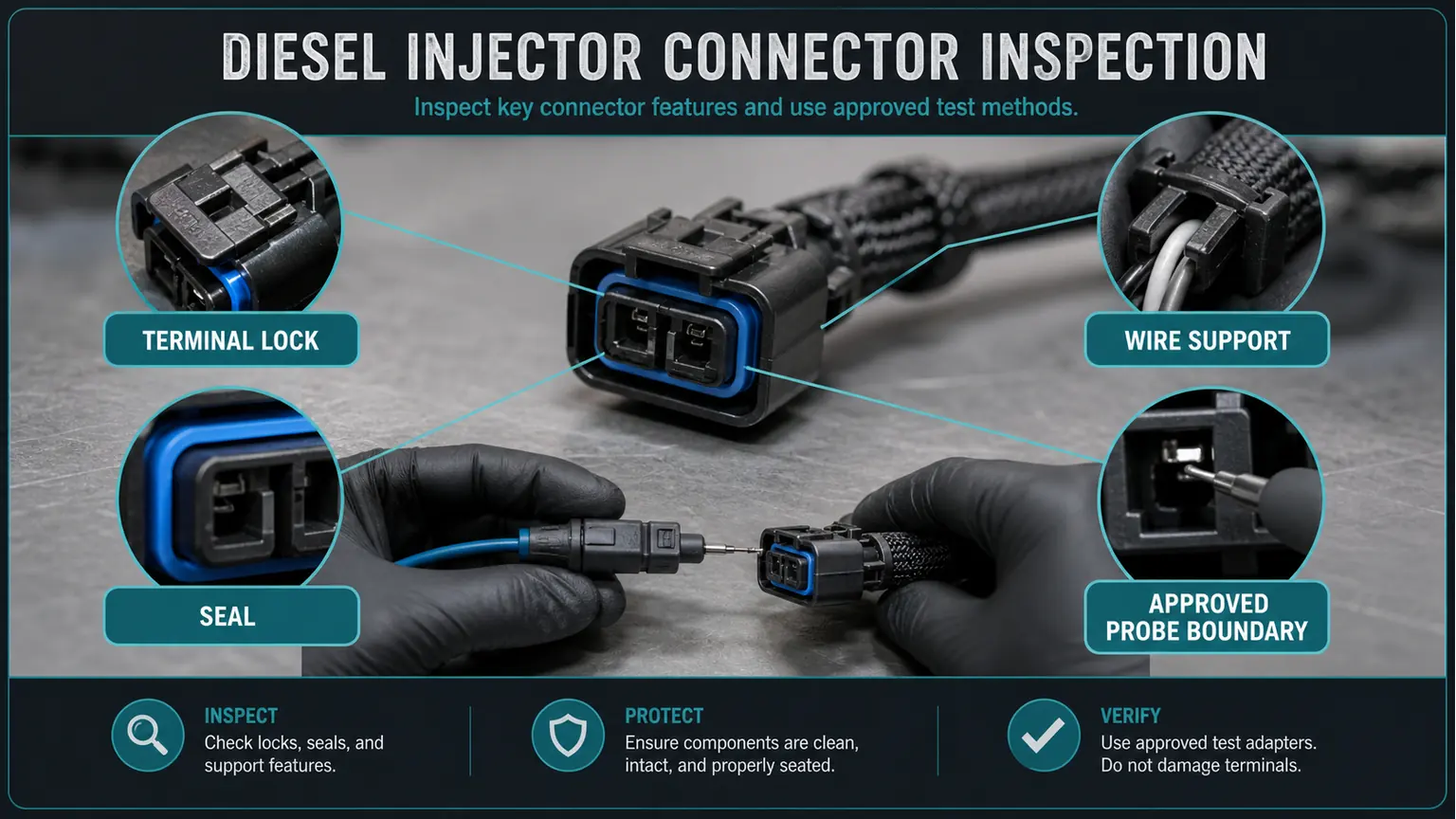

Ispezionare il connettore senza produrre un nuovo guasto

Scollegarsi solo quando la procedura di servizio lo consente. Esaminare serrature, guarnizioni, supporto del guscio posteriore, umidità, sfregamento, terminali allargati o arretrati, sollecitazione dell'isolamento e instradamento vicino a fonti di calore o hardware in movimento. Utilizzare la sonda terminale o l'adattatore di test specificati; forzare un cavo generico del contatore in un terminale può modificarne la forza di contatto e invalidare la prova.

Il bollettino GM 23-NA-027 è un utile esempio ristretto. Riguarda le applicazioni L5P e L5D definite e indirizza i tecnici a ispezionare i terminali del connettore dell'iniettore specificati e a seguire le informazioni di riparazione e instradamento del cablaggio GM. Non è autorizzata ad applicare il trattamento terminale, la sonda, la riparazione o la copertura del veicolo a ogni sistema diesel per carichi pesanti. La lezione corretta è preservare il limite di applicazione del bollettino.

Dividere l'imbracatura in sezioni testabili

Utilizzare lo schema elettrico per identificare forniture condivise, giunzioni, connettori passanti, sezioni di cablaggio sotto copertura e terminali lato controller. Testare la sezione più piccola in grado di distinguere le cause concorrenti. Un risultato di continuità con il circuito scarico potrebbe perdere un contatto che si apre sotto vibrazione o temperatura; un metodo di carico o caduta di tensione deve comunque essere quello autorizzato per quel circuito.

Mantenere il controller e l'iniettore protetti dall'alimentazione esterna improvvisata. Alcuni iniettori common rail utilizzano strategie di azionamento e tensioni che non sono rappresentate dalla tensione della batteria. Sondare all'indietro il terminale sbagliato può danneggiare un driver, distorcere una forma d'onda o creare un pericolo per la sicurezza. Se la procedura richiede un cavo di breakout, una pinza amperometrica, un oscilloscopio o un tester per iniettori dedicato, registrare lo strumento e la connessione anziché sostituire una scorciatoia universale.

Utilizzare il confronto solo quando il sistema lo consente

Un circuito associato allo stesso motore può aiutare a rivelare se un canale si comporta diversamente, ma il confronto non cancella l'identità del cilindro, i circuiti condivisi o i diversi comandi operativi. Scambiare connettori o iniettori semplicemente per vedere se il codice si muove può creare problemi di carburante, calibrazione, tenuta e tracciabilità. Seguire invece la sequenza di isolamento del produttore.

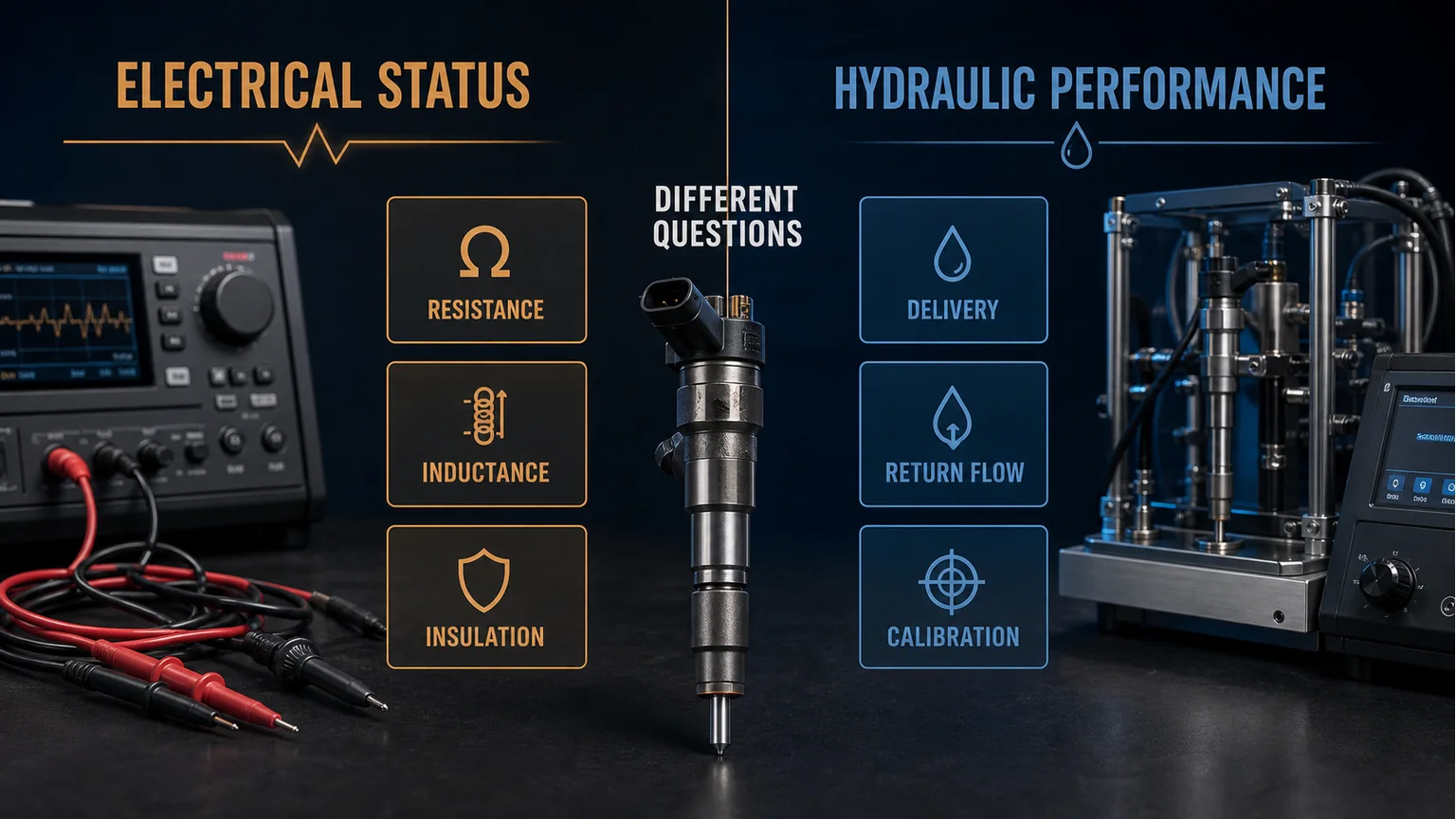

Mantenere lo stato elettrico separato dalle prestazioni idrauliche

Delphi descrive la valutazione elettrica degli iniettori common-rail con apparecchiature in grado di effettuare controlli adeguati di resistenza, induttanza e isolamento. Tali misurazioni rispondono a domande elettriche definite. Non dimostrano la tenuta degli ugelli, il flusso di ritorno, la quantità di erogazione, la qualità dello spruzzo o la calibrazione. Al contrario, uno squilibrio idraulico non dimostra che un codice di apertura elettrica appartenga all'avvolgimento dell'iniettore.

L'acquirente dovrebbe ricevere il test elettrico non riuscito e l'esatta identità dell'iniettore, non una dichiarazione secondo cui l'iniettore è stato 'testato male' senza alcun metodo o limite.

Rilascia la riparazione corretta, non il componente più visibile

Approvare una riparazione del terminale quando il difetto di contatto specificato viene confermato e il circuito rimanente supera i controlli richiesti. Approvare un segmento di cablaggio quando il relativo percorso non riuscito è isolato e viene risolta la causa ambientale o di routing. Approvare un iniettore quando il suo elemento elettrico non supera il test applicabile o quando prove idrauliche indipendenti supportano la sostituzione. Inoltrare un possibile guasto del driver solo dopo aver verificato l'alimentazione, la terra, il cablaggio esterno, i connettori e i prerequisiti richiesti.

Dopo la riparazione, rimontare con i dispositivi di bloccaggio, guarnizioni, instradamento e supporto corretti. Ripetere il monitor diagnostico originale o eseguire il test in condizioni comparabili e conservare il risultato. Un codice che non ritorna durante un breve periodo di inattività è una prova più debole rispetto alla procedura di verifica del produttore.

Quando questa raccomandazione non si applica

Questo articolo non autorizza a testare un iniettore piezoelettrico o a solenoide con una batteria ordinaria, bypassando un controller, aprendo un sistema di alimentazione ad alta pressione senza la sua procedura di depressurizzazione o sondando un terminale non specificato. Inoltre, non copre un motore di cui non è stata identificata la descrizione del codice, la revisione del cablaggio o il sistema di iniettori.

Se sono presenti perdite di carburante, linee ad alta pressione danneggiate, cablaggio surriscaldato o funzionamento incontrollato del motore, seguire la procedura di arresto e sicurezza applicabile prima di raccogliere ulteriori dati.

Preparare due diversi pacchetti di acquisto

Per una richiesta di cablaggio o connettore, includere l'identità del motore, la posizione del circuito e del connettore, il numero dei terminali, i dettagli di bloccaggio e tenuta, le lunghezze dei rami, le clip di montaggio, le fotografie e il test che ha isolato la sezione danneggiata. Per una richiesta di iniettore, includere l'identità del motore, il numero completo dell'unità rimossa, la registrazione del cilindro, le prove elettriche e idrauliche, i requisiti di calibrazione o codifica, la quantità e la destinazione.

Se le prove supportano un iniettore, inviare a Elecdura l'identità dell'iniettore e il record diagnostico per la corrispondenza e il preventivo . Una corrispondenza proposta non certifica il controller, il cablaggio o la diagnosi originale.

Domande a cui è necessario rispondere prima del rilascio di un componente

Un codice che segue un cilindro può dimostrare che l'iniettore è aperto?

Restringe il canale interessato, ma quel canale include ancora i suoi terminali, il cablaggio e l'elemento iniettore. Utilizzare i punti di isolamento del produttore per determinare se l'apertura rimane sul lato del cablaggio o raggiunge l'iniettore. Il risultato supporta un ordine dell'iniettore solo quando il confine dell'iniettore fallisce; la dicitura specifica del cilindro da sola non è questa prova.

Può un iniettore superare un controllo elettrico ed essere comunque difettoso?

SÌ. Un risultato definito di resistenza, induttanza o isolamento può mostrare che la proprietà elettrica testata rientra nei limiti, ma non misura perdite, mandata, flusso di ritorno, atomizzazione o calibrazione. Se il reclamo è idraulico, preservare il passaggio elettrico e continuare con l'appropriato test del sistema di alimentazione invece di reinterpretarlo come una certificazione completa dell'iniettore.

Quando un connettore riparato è accettabile per un ordine di flotta?

Solo quando l'applicazione consente la riparazione, vengono utilizzati i terminali, le guarnizioni e gli strumenti specificati, la lunghezza e il percorso del cavo rimangono conformi e il circuito completato supera la verifica richiesta. Un codino generico che si collega fisicamente può avere placcatura dei terminali, dimensioni del filo, sigillatura o pressacavo diversi. Registrare l'origine della riparazione in modo da poter rintracciare i guasti ripetuti.

Un guasto intermittente giustifica la sostituzione sia del cablaggio che dell'iniettore?

Non da solo. La sostituzione simultanea distrugge la capacità di identificare quale confine ha fallito e può nascondere un problema di routing o di driver. Catturare le condizioni, utilizzare test sezione per sezione e modificare un confine giustificato alla volta, a meno che la procedura del produttore o il danno fisico confermato non richiedano una riparazione combinata.

Cosa dovrebbe accompagnare un reso in garanzia di un iniettore quando il reclamo era elettrico?

Conservare l'identità completa dell'iniettore, la registrazione del motore e del cilindro, i codici esatti, il metodo elettrico e i limiti applicabili, il risultato misurato, i controlli del connettore e del cablaggio, la cronologia dell'installazione e la gestione della restituzione richiesta. Non smontare o pulire l'unità prima di aver ricevuto le istruzioni. Le prove supportano la revisione ma non prevalgono sui termini di garanzia effettivi.

Riferimenti tecnici

• Delphi — Come controllare lo stato elettrico di un iniettore common rail.

• Bollettino di servizio General Motors 23-NA-027: problemi specifici del terminale del connettore dell'iniettore diesel.
