3E-3748
3E-3748
OE Eşdeğer Değiştirme Kalitesi
IATF 16949 / ISO 9001 / CE / RoHS
50 adet
7 - 15 Gün
12 Ay
3E-3748
Caterpillar 950F, 960F, 966F, 970F, 980F, 980G, 988F, D10R, D11R, R2900, 24H ve ilgili resmi uyumlu modeller
Kurulumdan önce voltajı, konektörü, kartuş veya flanş boyutlarını, contaları ve hidrolik devreyi doğrulayın.
| Adet: | |
|---|---|
3E-3748, çeşitli ağır ekipman uygulamalarında kullanılan bir Caterpillar hidrolik solenoid valf grubu referansıdır. Değiştirmeyi onaylamadan önce çıkarılan valf işaretini, bobin voltajını, konnektörü, hidrolik devreyi ve makine seri numarasını doğrulayın.
Öğe |
Onaylanmış Bilgiler |
Ürün Tipi |
İki konumlu üç yollu hidrolik solenoid valf grubu |
OE / Referans Numaraları |
3E-3748 |
Gerilim |
12V ürün versiyonu; eski vanayı doğrula |
Uygulama Kapsamı |
Caterpillar 950F, 960F, 966F, 970F, 980F, 980G, 988F, D10R, D11R, R2900, 24H ve ilgili resmi uyumlu modeller |
Elektrikli Versiyon |
12V ürün versiyonu; eski valfe göre doğrulama |
Valf Fonksiyonu |
İki konumlu, üç yollu |
Maksimum Çalışma Basıncı |
350 bar |
Filtrasyon |
25 mikrometre veya daha iyisi |
Çalışma Sıcaklığı |
-40 ila +120 santigrat derece |
Kurulum Torku |
34 - 37 Nm |
Yaşam döngüsü |
Üretimi durdurulan fabrika referansı; seri numarasına göre değiştirmeyi onaylayın |
Adedi |
50 adet |
Teslimat süresi |
7 - 15 Gün |
Garanti |
12 Ay |

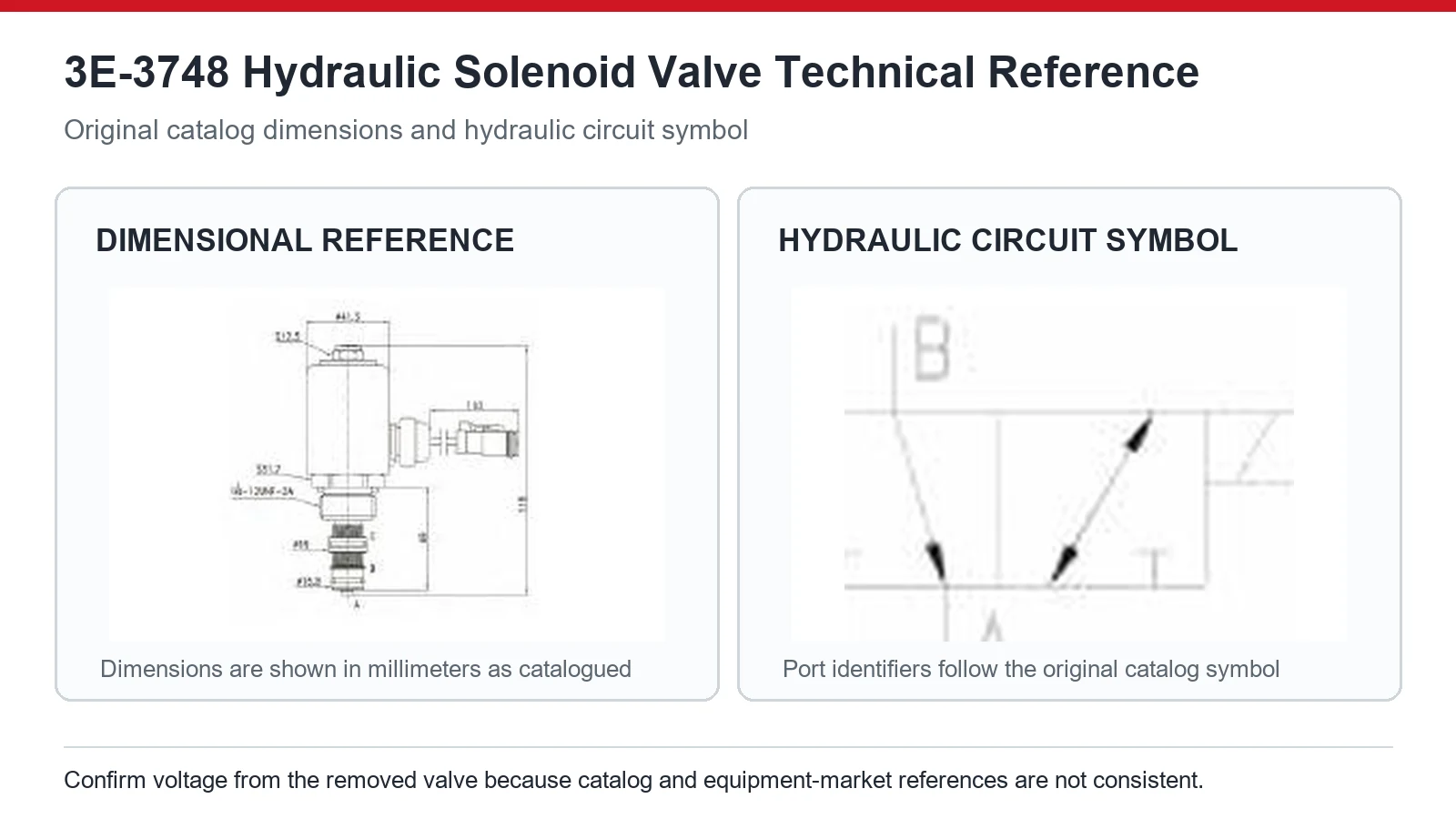

Boyutları ve hidrolik durumları üretimden kaldırılan fabrika valfi ve amaçlanan Caterpillar bloğuyla karşılaştırmak için 3E-3748 teknik görselini kullanın.
Caterpillar seri kaydı, ölçülen bobin voltajı, valf grubu geometrisi, 350 bar çalışma ve iki konumlu üç yollu devre aracılığıyla 3E-3748 değişimini kontrol edin.
Onay Noktası |
Alıcı İncelemesi |
Referans Kontrolü |
3E-3748 |
Elektrik Kontrolü |
12V ürün versiyonu; eski vanayı doğrulayın; komut altındaki bağlayıcıda doğrulayın |
Mekanik Uyum |
Diş veya flanşı, kartuş uzunluğunu, sızdırmazlık alanlarını ve kurulu açıklığı karşılaştırın |
Fonksiyonel Kontrol |
Normal durum, enerjili durum ve hidrolik bağlantı noktası ilişkisini doğrulayın |
Uygulama Kanıtı |
Caterpillar 950F, 960F, 966F, 970F, 980F, 980G, 988F, D10R, D11R, R2900, 24H ve ilgili resmi uyumlu modeller |
Tekrarlanan yapışma veya sızıntı durumunda, değiştirme grubunu reddetmeden önce konnektör beslemesini, yağın temizliğini, kartuş hareketini, contaları ve boşluğun durumunu değerlendirin.
Gözlemlenen Durum |
Önerilen Kontrol |
Hidrolik tepki yok |
Komut voltajını, konektörü, bobini ve kartuşun hareket edip etmediğini kontrol edin. |
Yavaş yanıt |
Yük altında yağın temizliğini, filtre durumunu, viskozitesini ve konnektör voltajını gözden geçirin. |
Ters yanıt |
Normal ve enerjili devre durumlarını makine şemasıyla karşılaştırın. |
Dış sızıntı |
Contaları, kartuş yüzeyini, deliğin durumunu ve oturma derinliğini kontrol edin. |
Tekrarlanan bobin ısıtma |
Gerilimi, direnci, görev döngüsünü, kirlenmeyi ve eksik makara hareketini kontrol edin. |
Onay Öğesi |
Gerekli Bilgiler |
Eski Parça Kanıtı |
Tam etiket, konnektör yüzü, montaj veya kartuş tarafı ve kurulu görünüm |
Makine Kanıtı |
Caterpillar 950F, 960F, 966F, 970F, 980F, 980G, 988F, D10R, D11R, R2900, 24H ve ilgili resmi uyumlu modeller |
Ölçümler |
Diş veya flanş, kartuş uzunluğu, contalar ve takılı boşluk |
Elektriksel Kanıt |
12V ürün versiyonu; eski vanayı doğrulayın; gerçek komut altında ölçüldü |
Ticari Kanıtlar |
Miktar, varış yeri, paketleme, etiketleme ve muayene gereklilikleri |
Durdurulan fabrika durumu, konfigürasyon kontrolünü daha önemli hale getirir çünkü mevcut değiştirmeler farklı üretim rotalarından gelebilir. 3E-3748 referansının tamamını, makine seri numarasını, sökülmüş valf fotoğraflarını, konnektörü ve hidrolik ayrıntılarını siparişle birlikte saklayın. Yalnızca parça numarasına güvenmek yerine, hacim tedarikini kabul etmeden önce fiziksel numuneyi ve çalışma fonksiyonunu onaylayın.
Listelenen ürün bilgilerinde 12V gösterilmektedir ancak eski vananın yine de voltajı doğrulaması gerekir. Caterpillar makinesindeki komut sırasında bobin işaretini okuyun ve beslemeyi ölçün. Çözülene kadar herhangi bir tutarsızlığı beklemede tutun. Geniş bir makine uygulaması, kaldırılan konfigürasyonun başka bir elektriksel değer kullandığı durumlarda 12V'luk bir bobinin kurulmasını haklı çıkarmaz.
950F, 960F, 966F, 970F, 980F, 980G, 988F, D10R ve D11R gibi makineler üretim düzenine ve valf konumuna göre farklılık gösterebilir. Kurulu 3E-3748 fonksiyonunu tanımlamak için tam seri numarasını ve parça şemasını kullanın, ardından kaldırılan grubu karşılaştırın. Model listesi tek başına evrensel teçhizat onayı değildir.
Listelenen 350 bar kapasitesini, iki konumlu üç yollu devreyi, kartuş geometrisini, sızdırmazlık alanlarını ve konnektör ilişkisini doğrulayın. Normal ve enerjili akış yollarını makine şemasıyla karşılaştırın. Basınç değeri farklı bir devreyi telafi etmez ve eşleşen bir harici gövde, iç geçitlerin Caterpillar valf bloğuyla hizalandığını garanti edemez.
Yağ filtrelemesini 25 mikrometre veya daha iyi bir seviyede tutun ve eski valf yapıştığında kirliliği kontrol edin. Boşluğu temizleyin, contaları koruyun ve kuvvet uygulamadan diş açmaya başlayın. Sadece doğru oturtma işleminden sonra 34 ila 37 Nm uygulayın. Kir, hasarlı contalar veya bozuk kurulum, sızıntıya ve elektrik arızasını andıran yavaş anahtarlamaya neden olabilir.
Makine modelini ve seri numarasını, valf konumunu, eski işaretlemeyi, bobin voltajını, konektör yüzünü, kartuş ve conta boyutlarını, devre bilgilerini ve gerekli miktarı sağlayın. Numune kaydı direnç, kontrollü çalıştırma ve sızıntı kontrollerini içermelidir. Durdurulan parça tedariği, kabul edilen konfigürasyonla tutarlı bir karşılaştırma gerektirdiğinden, tekrarlanan siparişler için bu sonuçları saklayın.
3E-3748'i, makine modelini ve seri numarasını, eski bobin işaretini, konnektör ve valf grubu fotoğraflarını, hidrolik ayrıntılarını, miktarını ve varış yerini sağlayın.
