12V-1-5/8 pilot tahliye vanası
OE Eşdeğer Değiştirme Kalitesi
IATF 16949 / ISO 9001 / CE / RoHS
50 adet
7 - 15 Gün
12 Ay
Eşleşen 1-5/8 kartuş zarfını ve devre sembolünü kullanan Caterpillar hidrolik tahliye devreleri
Kurulumdan önce 12v, konektör, 1-5/8-12 kartuş arayüzü, contalar ve hidrolik devreyi doğrulayın.
| Adet: | |
|---|---|

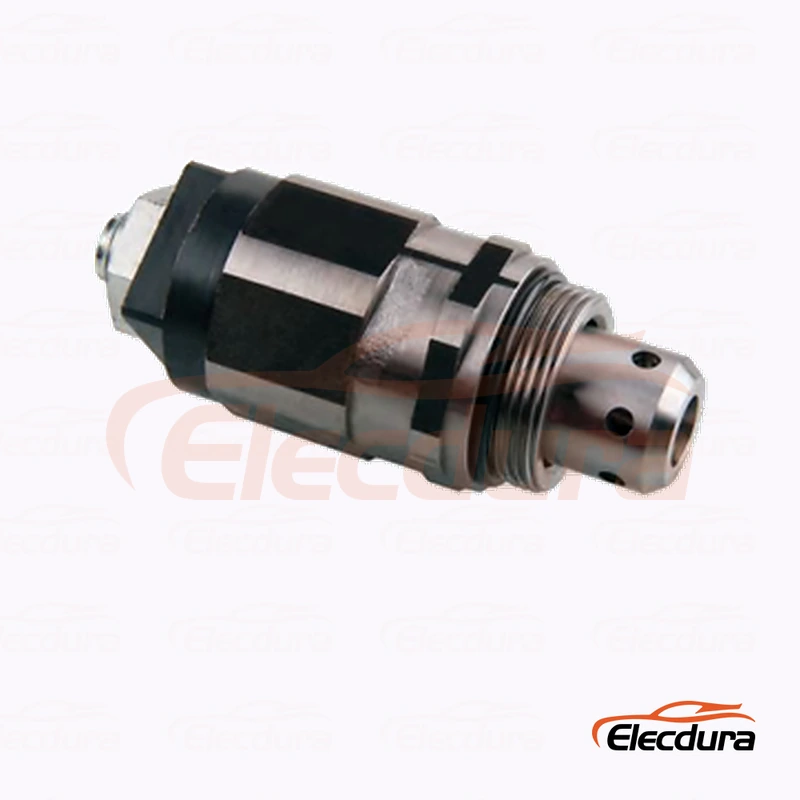

12V-1-5/8 pilot tahliye vanası, eşleşen 1-5/8 kartuş zarfını ve devre sembolünü kullanan Caterpillar hidrolik tahliye devreleri için 12V pilotla çalıştırılan solenoid tahliye vanasıdır. Alıcılar, yedek stoğu onaylamadan önce eski işaretlemenin, elektrikli versiyonun, konektörün, 1-5/8-12 kartuş arayüzünün ve hidrolik işlevin tamamını onaylamalıdır.
Şartname |
Değer |
|---|---|
Ürün Tipi |
Pilot Kumandalı Solenoid Tahliye Valfı |
Birincil Referans |
12V-1-5/8 pilot tahliye vanası |
Çapraz Referanslar |
Doğrulanmış genel OE numarası atanmadı |
Elektrikli Versiyon |
12V |
Çalışma Basıncı Referansı |
350 bar |
Arayüz |
1-5/8-12 kartuş arayüzü |
Uygulama Kapsamı |
Eşleşen 1-5/8 kartuş zarfını ve devre sembolünü kullanan Caterpillar hidrolik tahliye devreleri |
Adedi |
50 adet |
Teslimat süresi |
7 ila 15 Gün |
Garanti |
12 Ay |

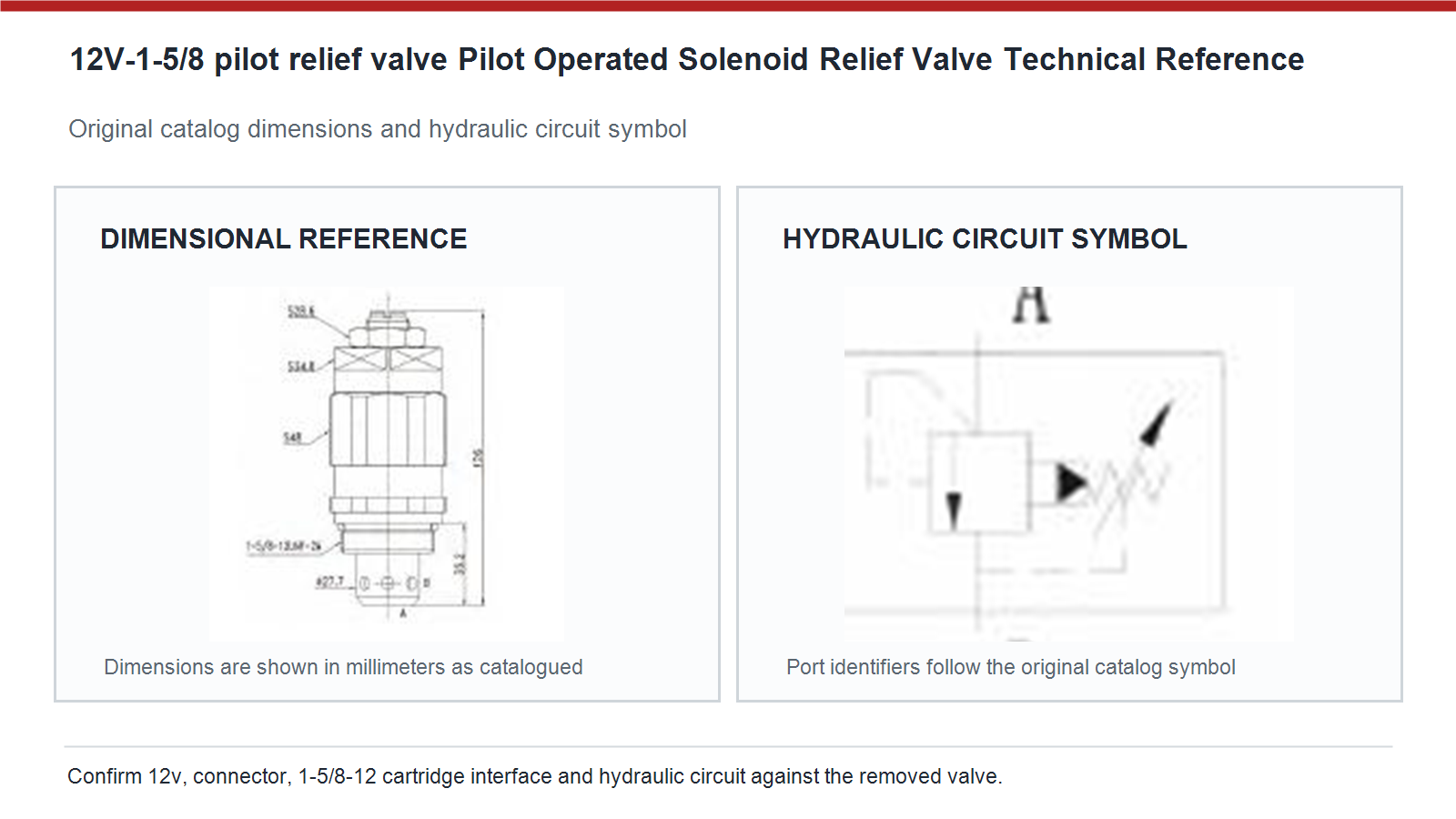

Satın alma onayından önce valfi çıkarılan bileşenle ve makine şemasıyla karşılaştırmak için orijinal katalog boyutsal referansını ve hidrolik sembolünü kullanın.
Bir numune veya toplu sipariş yayınlanmadan önce aşağıdaki tüm kontrol noktalarını tamamlayın.
Onay Noktası |
Alıcı İncelemesi |
|---|---|
Referans |
Eski valf işaretlemesinin tamamını ve örneğini kullanın |
Elektrik |
12V; gerçek komut sırasında yüklü konnektörde doğrulama |
Mekanik |
1-5/8-12 kartuş arayüzünü, kartuş uzunluğunu, contaları ve kurulu açıklığı karşılaştırın |
Hidrolik |
Normal durum, enerjili durum ve manifold bağlantı noktası ilişkisini doğrulayın |
Makine Kanıtı |
Eşleşen 1-5/8 kartuş zarfını ve devre sembolünü kullanan Caterpillar hidrolik tahliye devreleri |
Elektrik komutunu, kartuş hareketini ve makine tepkisini ayırın; böylece gerçek kablolama veya hidrolik arıza, parça değişimiyle gizlenmez.
Gözlemlenen Durum |
Önerilen Kontrol |
|---|---|
Hareket yok |
Yüklü konnektör voltajını, toprağı, kontrolör komutunu ve bobin direncini kontrol edin. |
Yavaş yanıt |
Yağın temizliğini, filtre durumunu, viskozitesini ve kartuş hareketini kontrol edin. |
Ters yanıt |
Çalışmayı durdurun ve normal ve enerjili port mantığını orijinal vanayla karşılaştırın. |
Dış sızıntı |
Contaları, kartuş yüzeyini, manifold deliğini ve doğru oturma derinliğini kontrol edin. |
Tekrarlanan ısıtma |
Gerilimi, görev döngüsünü, konnektör direncini ve tam manyetik hareketi doğrulayın. |
Bir kontrol cihazı çıkışı arızasından şüphelenildiğinde, doğrulanan referansı, ölçümleri ve test sonucunu servis kaydında saklayın. 12V-1-5/8 pilot tahliye vanasını tüm eski vana işaretlemesinden, 12v elektrik versiyonundan, konnektör anahtarlamasından, 1-5/8-12 kartuş arayüzünden, sızdırmazlık alanlarından ve normal hidrolik durumundan onaylayın. Paylaşımlı ekipman modeli, üretim sırasında pompa ve manifold revizyonları değişebileceğinden, birbirinin yerine kullanılabilirliğini kanıtlamaz. Sorgulamayla birlikte makine modelini, seri numarasını ve çıkarılan parça fotoğraflarını temizleyin.
Karışık voltajlı bir sevkiyat muayeneye ulaştığında, doğrulanmış referansı, ölçümleri ve test sonucunu servis kaydında saklayın. Önce bobin etiketini okuyun ve gerçek makine komutu etkinken konnektördeki voltajı ölçün. Bu sayfanın çalışma referansı 12V'dur. Dönüştürücüler, kablo demeti değişiklikleri ve karışık voltaj filoları yanıltıcı varsayımlar oluşturabileceğinden voltajı yalnızca akü sayısından çıkarmayın. Doğrulanan değeri satın alma siparişine ve gelen inceleme etiketine kaydedin.
Seri kontrollü revizyon hazırlanırken doğrulanmış referansı, ölçümleri ve test sonucunu servis kaydında saklayın. 350 bar rakamı bir katalog veya doğrulanmış ürün referansıdır; ekipmanın hidrolik şemasının göz ardı edilmesine izin vermez. Hem enerjinin kesildiği hem de enerji verildiği durumlarda hangi portların basınç gördüğünü doğrulayın, dönüş hattı koşullarını gözden geçirin ve makine servis limitlerine uyun. Basınç kapasitesi yanlış makara işlevini, kartuş derinliğini veya manifold portu ilişkisini düzeltmez.
Hidrolik şematik katalog port harflerinden farklılık gösterdiğinde, doğrulanmış referansı, ölçümleri ve test sonucunu servis kaydında saklayın. Genel uzunluğu, diş veya flanş konumunu, sızdırmazlık çaplarını ve konnektör açıklığını çıkarılan bileşenle karşılaştırmak için çizimi kullanın. Hidrolik sembolünün yay tarafını normal durum, solenoid tarafını ise enerjili durum olarak okuyun. Bağlantı noktası harfleri katalog tanımlayıcılardır ve devreye alınmadan önce ekipman şemasıyla bağdaştırılmalıdır.
Yeni bir tedarikçi partisi boyutsal incelemeye girdiğinde, doğrulanmış referansı, ölçümleri ve test sonucunu servis kaydında saklayın. Aynı ekipman ailesi birden fazla pompa, manifold veya elektrik tesisatı kullandığında seri numarası kanıtı önemlidir. Fiziksel kontrollerin yerine parça şemasıyla birlikte kullanın. Eski vana etiketi hasarlıysa konnektör, montaj, kartuş ve takılı konum fotoğraflarını toplayın, böylece yalnızca makine adından tahmin edilmeden uygulama daraltılabilir.
Conta sızıntısı şikayeti değerlendirilirken doğrulanan referansı, ölçümleri ve test sonucunu servis kaydında saklayın. İnce döküntüler, bobin normal şekilde enerjilendiğinde bile hareketli elemanı kısıtlayabilir, sızdırmazlık alanlarına zarar verebilir veya pilot geçişini engelleyebilir. Ekipman filtreleme gereksinimini gözden geçirin, çıkarılan valfte parçacık olup olmadığını inceleyin ve kirlenme tespit edildiğinde etkilenen devreyi yıkayın. 12V-1-5/8 pilot tahliye vanasının kirli yağı düzeltmeden değiştirilmesi, kurulumdan hemen sonra yavaş tepkiye, yapışmaya veya tekrarlanan bobin gerilimine neden olabilir.
Manifold deliğinde olası aşınma görüldüğünde, doğrulanmış referansı, ölçümleri ve test sonucunu servis kaydında saklayın. Kontrol cihazı valfe komut verirken bobindeki voltajı ölçün, ardından pozitif ve toprak tarafındaki düşüşleri ayrı ayrı ölçün. Aşınmış bir terminal yük altında çökerken statik açık devre okuması normal görünebilir. Sonucu onaylanmış 12v gereksinimiyle karşılaştırın ve pilotla çalıştırılan solenoid tahliye valfinin kendisinin arızalı olduğuna karar vermeden önce aşırı direnci onarın.
Donanım odaklı bir B2B teklifi için eski valf işaretinin tamamını, onaylanmış voltajı, makine modeli ve seri numarasını, konektör fotoğraflarını, arayüz boyutlarını ve gerekli miktarı gönderin.
