474-9387
474-9387
OE Eşdeğer Değiştirme Kalitesi
IATF 16949 / ISO 9001 / CE / RoHS
50 adet
7 - 15 Gün
12 Ay
474-9387
Seri numarası ve parça şemasıyla onaylanan, 474-9387 fabrika parçasını kullanan Caterpillar ekipmanı
Kurulumdan önce voltajı, konektörü, kartuş veya flanş boyutlarını, contaları ve hidrolik devreyi doğrulayın.
| Adet: | |
|---|---|

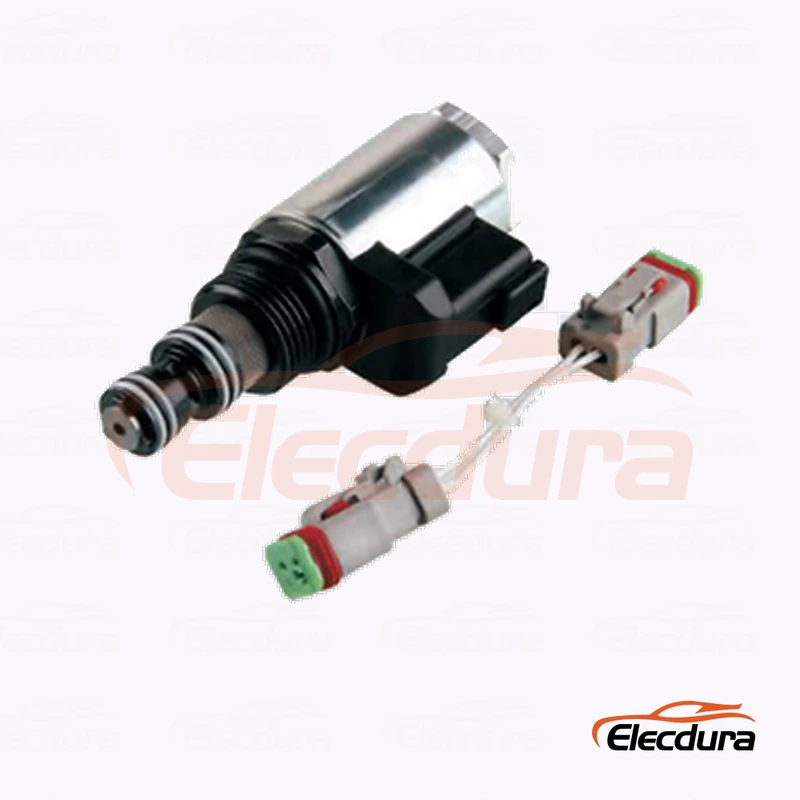

474-9387, bir Caterpillar hidrolik kartuş solenoid valf grubu referansıdır. 12V'luk bir ürün versiyonu mevcuttur, ancak siparişten önce kaldırılan valf işareti ve ölçülen devre voltajının bobini onaylaması gerekir. Değiştirme onayı için makinenin seri numarasını, parça şemasını, konnektörü ve kartuş boyutlarını kullanın.
Öğe |
Onaylanmış Bilgiler |
Ürün Tipi |
Hidrolik kartuşlu solenoid valf grubu |
OE / Referans Numaraları |
474-9387 |
Gerilim |
12V ürün versiyonu; eski vanayı doğrula |
Uygulama Kapsamı |
Seri numarası ve parça şemasıyla onaylanan, 474-9387 fabrika parçasını kullanan Caterpillar ekipmanı |
Elektrikli Versiyon |
12V ürün versiyonu; çıkarılan vananın voltajını doğrulayın |
Valf Fonksiyonu |
İki konumlu, üç yollu |
İplik |
7/8-14 UNF-2A |
Maksimum Çalışma Basıncı |
350 bar |
Filtrasyon |
25 mikrometre veya daha iyisi |
Çalışma Sıcaklığı |
-40 ila +120 santigrat derece |
Kurulum Torku |
34 - 37 Nm |
Adedi |
50 adet |
Teslimat süresi |
7 - 15 Gün |
Garanti |
12 Ay |
Satın almadan önce kartuş uzunluğunu, sızdırmazlık konumlarını, konektör alanını ve üç yönlü hidrolik davranışı doğrulamak için 474-9387 çizimini kullanın.
Caterpillar parça kaydından 474-9387'yi onaylayın, onaylanmış bobin voltajı, 7/8-14 kartuş ölçümleri, sızdırmazlık alanları ve 350 bar devre görevi.
Onay Noktası |
Alıcı İncelemesi |
Referans Kontrolü |
474-9387 |
Elektrik Kontrolü |
12V ürün versiyonu; eski vanayı doğrulayın; komut altındaki bağlayıcıda doğrulayın |
Mekanik Uyum |
Diş veya flanşı, kartuş uzunluğunu, sızdırmazlık alanlarını ve kurulu açıklığı karşılaştırın |
Fonksiyonel Kontrol |
Normal durum, enerjili durum ve hidrolik bağlantı noktası ilişkisini doğrulayın |
Uygulama Kanıtı |
Seri numarası ve parça şemasıyla onaylanan, 474-9387 fabrika parçasını kullanan Caterpillar ekipmanı |
Sızıntı veya yanlış hareket, conta durumu, oturma derinliği, uygulanan tork, elektrik komutu ve valf-blok portu ilişkisi yoluyla takip edilmelidir.
Gözlemlenen Durum |
Önerilen Kontrol |
Hidrolik tepki yok |
Komut voltajını, konektörü, bobini ve kartuşun hareket edip etmediğini kontrol edin. |
Yavaş yanıt |
Yük altında yağın temizliğini, filtre durumunu, viskozitesini ve konnektör voltajını gözden geçirin. |
Ters yanıt |
Normal ve enerjili devre durumlarını makine şemasıyla karşılaştırın. |
Dış sızıntı |
Contaları, kartuş yüzeyini, deliğin durumunu ve oturma derinliğini kontrol edin. |
Tekrarlanan bobin ısıtma |
Gerilimi, direnci, görev döngüsünü, kirlenmeyi ve eksik makara hareketini kontrol edin. |
Onay Öğesi |
Gerekli Bilgiler |
Eski Parça Kanıtı |
Tam etiket, konnektör yüzü, montaj veya kartuş tarafı ve kurulu görünüm |
Makine Kanıtı |
Seri numarası ve parça şemasıyla onaylanan, 474-9387 fabrika parçasını kullanan Caterpillar ekipmanı |
Ölçümler |
Diş veya flanş, kartuş uzunluğu, contalar ve takılı boşluk |
Elektriksel Kanıt |
12V ürün versiyonu; eski vanayı doğrulayın; gerçek komut altında ölçüldü |
Ticari Kanıtlar |
Miktar, varış yeri, paketleme, etiketleme ve muayene gereklilikleri |
Mevcut ürün bilgileri 12V versiyonunu gösterirken, çıkarılan Caterpillar valfi kontrol edici kanıt olmaya devam ediyor. Satın almadan önce bobin işaretini okuyun ve komut altındaki konnektör voltajını ölçün. Özellikle benzer kartuş gruplarının farklı bobinler taşıyabildiği durumlarda, eski ünite ile onaylı numune aynı fikirde olana kadar varsayılan voltajı yazdırmayın veya stoklamayın.
474-9387'nin amaçlanan valf konumuna ait olduğunu doğrulamak için Caterpillar seri numarasının tamamını ve ilgili parça şemasını kullanın. Kaldırılan grubun ve kurulan bloğun fotoğraflarını ekleyin. Fabrika parça referansı, bileşeni geniş bir model listesinden daha doğru bir şekilde tanımlar ancak fiziksel konfigürasyonun, hacim değişiminden önce hala karşılaştırılmasına ihtiyacı vardır.
Kartuş uzunluğunu, omuz konumunu, sızdırmazlık alanlarını, burun profilini, konnektörü ve iki konumlu üç yollu devreyi karşılaştırın. Basınç görevinin 350 bar'ı aşmadığını doğrulayın. Eşleşen bir diş ve basınç rakamı, port açıklıkları veya normal akış durumu farklıysa, hidrolik tepki bloke olabileceği veya tersine dönebileceği için başka bir vanayı onaylayamaz.
Sistemin basıncını boşaltın ve her contayı, kartuş yüzeyini, boşluk deliğini ve oturma derinliğini inceleyin. Düzgün diş kavramasının ardından uyumlu yağlamayı ve 34 ila 37 Nm montaj torkunu onaylayın. Kesik contalar, kirlenme veya delik hasarı genellikle sızıntıya neden olur. Torku körü körüne artırmayın çünkü aşırı kuvvet kartuşu bozabilir veya bloğa zarar verebilir.
İşaretlemenin tamamını, konnektör yönünü, kartuş ölçümlerini, sızdırmazlık modelini ve makine seri kaydını bir arada tutun. Devre bilgilerinin mevcut olduğu normal ve enerjili hidrolik durumları karşılaştırın. Benzer Caterpillar valfleri genel bir şekli veya dişliyi paylaşabilir ancak başka bir port düzenlemesini, basınç aşamasını veya elektrik versiyonunu kontrol edebilir, dolayısıyla bir özellik kimlik oluşturamaz.
Referans işaretini, onaylı voltajı, konektörü, 7/8-14 geometriyi, contaları ve gövde boyutlarını partiye göre inceleyin. Bir fikstürün mevcut olduğu durumlarda numune bobini direnci, kontrollü hareket ve sızıntı. Paketleme sırasında burnu ve contaları koruyun ve gelen kaydı Caterpillar seri grubuna ve orijinal teknik yayın için kullanılan onaylı numuneye bağlayın.
Caterpillar seri ve parça bilgilerini, ölçülen voltajı, konnektör ve kartuş görünümlerini, boyutlarını, çalışma görevini ve sipariş miktarını 474-9387'ye gönderin.
