Q613-A1V12 / Q613-A1V24 / 1756ES12A2U1
OE Eşdeğer Değiştirme Kalitesi
IATF 16949 / ISO 9001 / CE / RoHS
50 adet
7 - 15 Gün
12 Ay
| Adet: | |
|---|---|

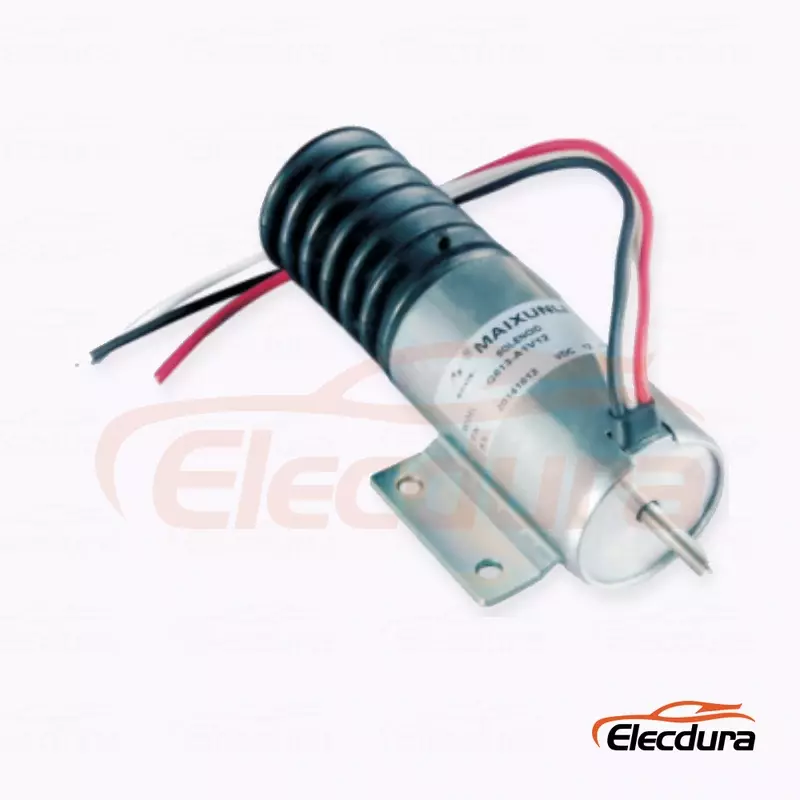

Q613-A1V12, Trombetta ve Syncro-Start değiştirme uygulamalarında kullanılır. Trombetta D-, P- ve Q serisi üniteler, çekme veya itme hareketi, yan veya düz montaj, geri dönüş yayı, strok ve çift sarma kontrolü açısından farklılık gösterebilir. Alıcılar, tam damgalı referansı tanımlamalı ve komşu seri numarasını değiştirmeden önce mekanik zarfı karşılaştırmalıdır.
Öğe |
Onaylanmış Bilgiler |
Ürün Tipi |
Yakıt kapatma solenoidi |
OE / Referans Numaraları |
Q613-A1V12 / Q613-A1V24 / 1756ES12A2U1 |
Elektrikli Versiyon |
12V ve 24V versiyonları; komple OE ve eski ünite işaretlemesine göre seçim yapın |
Uygulama Kapsamı |
Trombetta ve Syncro-Start değiştirme uygulamaları |
Adedi |
50 adet |
Teslimat süresi |
7 - 15 Gün |
Garanti |
12 Ay |
Sarma, montaj, terminal ve bağlantı ayrıntıları aynı aile içinde farklılık gösterebileceğinden damgalı kodun tamamını eşleştirin.
Eşleşme Noktası |
Alıcı İncelemesi |
Aksiyon |
Kurulu bağlantının çekme veya itme yönünü doğrulayın. |
Montaj |
Yan/düz yönlendirmeyi, delik merkezlerini ve gövde açıklığını karşılaştırın. |
İnme ve yay |
Serbest stroku, kurulu ön yükü ve geri dönüş kuvveti ihtiyacını ölçün. |
Görev |
Çıkarılan ünite ve devreden sürekli veya aralıklı çalışmayı doğrulayın. |
Gerilim / referanslar |
12V ve 24V versiyonları; komple OE ve eski ünite işaretlemesine göre seçim yapın; Q613-A1V12 / Q613-A1V24 / 1756ES12A2U1 |
Birçok ağır hizmet tipi kontrol solenoidi, yüksek akımlı bir çekme sargısı ve daha düşük akımlı bir tutma sargısı kullanır. Kısıtlı hareket, yanlış terminal ataması veya durumu değiştirmeyen bir devre kesici, motor ilk tepki verdiğinde bile bobinin aşırı ısınmasına neden olabilir.
Gözlemlenen Durum |
Önerilen Kontrol |
Hareket yok |
Komut sırasında solenoiddeki beslemeyi ölçün ve toprak yolunu doğrulayın. |
Çeker sonra düşer |
Tutma sarımı beslemesini, kesme anahtarını ve kontrol rölesini kontrol edin. |
Sıcak çalışır |
Piston hareketinin tam olduğunu doğrulayın ve çekme sarımının hemen serbest bırakıldığından emin olun. |
Yanlış yön |
Telafi etmek için bağlantıyı ters çevirmeyin; doğru çekme/itme serisini seçin. |
Kısa vuruş |
Çubuk ucu konumunu, braket açısını ve mekanik durdurmayı karşılaştırın. |
Siparişi ancak elektrik, mekanik ve uygulama kanıtlarının kaldırılan düzenekle uyumlu olması durumunda serbest bırakın. Aşağıdaki kontrol listesi filo, distribütör ve servis ekibi bilgilerini tek bir onay kaydında tutar.
Onay Öğesi |
Gerekli Bilgiler |
Orijinal ekipman ve voltaj |
Q613-A1V12 / Q613-A1V24 / 1756ES12A2U1; 12V ve 24V versiyonları; komple OE ve eski ünite işaretlemesine göre seçim yapın |
Başvuru |
Trombetta ve Syncro-Start değiştirme uygulamaları |
Kaldırılan parça fotoğrafları |
Komple etiket, konnektör yüzü, her iki braket tarafı ve çıkış ucu |
Ölçümler |
Delik merkezleri, gövde açıklığı, dinlenme çıkış uzunluğu ve çalışma yolu |
Ticari ayrıntılar |
Miktar, hedef pazar, paketleme ve işaretleme gereklilikleri |
Siparişte gerilime özel referansın ve eski ünite işaretinin tamamını saklayın. 12V ve 24V gövdeler montaj geometrisini paylaşabilir ancak bobinleri birbiriyle değiştirilemez. Karışık envanteri önlemek için eski konektördeki ve etiket kartonlarındaki makine şarj sistemi voltajını hem OE hem de voltajla doğrulayın.
Sipariş vermeden önce işlemi tam seri kodundan ve kurulu bağlantıdan onaylayın. P serisi referanslar genellikle çekme türleridir ve Q serisi referanslar genellikle itme türleridir; D serisi yapılandırmalar ise uygulamaya özel olabilir. Çubuk, braket değişikliklerine gerek kalmadan kolu doğru yönde hareket ettirmelidir.
Yüksek akımlı bir çekme sargısı, tutma sargısı konumunu korurken yalnızca hareketi tamamlayacak kadar uzun süre çalışmalıdır. Kısıtlı strok, yanlış terminal ataması veya arızalı bir kesme devresi çekme akımını aktif bırakabilir. Başka bir ünite takmadan önce tüm hareketi ve akım anahtarlama davranışını kontrol edin.
Gövde uzunluğunu ve çapını, montaj yönünü, delik merkezlerini, maksimum stroku, dayanma çubuğu uzunluğunu, çubuk ucu dişini ve konektör düzenini kaydedin. Yay veya montaj kodundaki küçük değişiklikler, voltaj ve genel görünüm uyumlu olsa bile doğru çalışmayı engelleyebilir.
Tam etiketi, voltajı, konnektör yüzünü, terminal sayısını, montaj deliği merkezlerini, gövde yönünü, çıkış ucunu, dinlenme uzunluğunu ve gerekli hareketi karşılaştırın. Yakındaki pompayı veya bağlantı açıklığını gösteren daha geniş bir fotoğraf ekleyin; tek başına yakın ürün fotoğrafları, teçhizata karar veren geometriyi gizleyebilir.
Kurulumdan önce eski ünitenin arızalanma nedenini düzeltin. Besleme voltajını, çekme/tutma zamanlamasını, bağlantı direncini, mekanik durdurmaları, terminal sıkılığını ve ısıya maruz kalmayı kontrol edin. Çekme aşamasına enerji verildiğinde veya piston tasarlanan strokunu tamamlayamadığında yeni bir bobin hızlı bir şekilde arızalanabilir.
Q613-A1V12 / Q613-A1V24 / 1756ES12A2U1, onaylanmış voltajı, Trombetta ve Syncro-Start değiştirme uygulamalarını, eski etiket ve konektör fotoğraflarını, braket ve çıkış ölçümlerini, miktarını, varış yerini ve paketleme gereksinimini gönderin. Karma filolar, teknik onay ve depo etiketlemesinin izlenebilir kalabilmesi için her voltajı ve konfigürasyonu ayrı satırlarda listelemelidir.
Donanım odaklı bir B2B teklifi için tüm OE grubunu, onaylanmış voltajı, Trombetta ve Syncro-Start değiştirme uygulamalarını, çıkarılan parça fotoğraflarını, ölçümleri ve sipariş miktarını gönderin.
