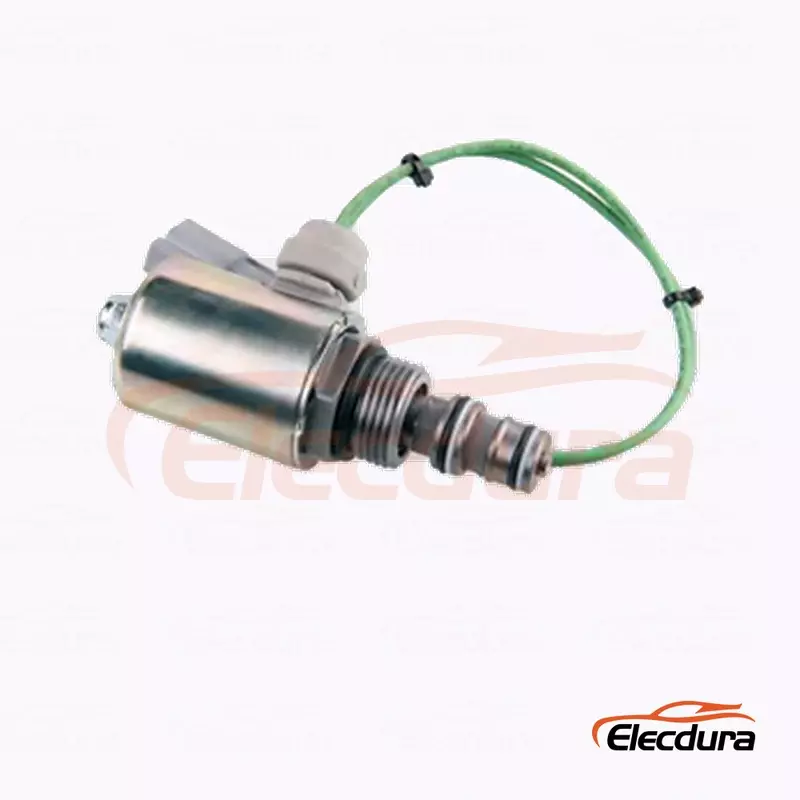

3E-3748 Grupa hydraulicznych zaworów elektromagnetycznych do sprzętu Caterpillar

3E-3748 Grupa dwupozycyjnych trójdrożnych hydraulicznych zaworów elektromagnetycznych Caterpillar Dostawca do wymiany B2B

3E-3748 to odniesienie do grupy hydraulicznych zaworów elektromagnetycznych firmy Caterpillar, stosowane w kilku zastosowaniach związanych z ciężkim sprzętem. Przed zatwierdzeniem wymiany należy sprawdzić usunięte oznaczenie zaworu, napięcie cewki, złącze, obwód hydrauliczny i numer seryjny maszyny.

3E-3748 Grupa dwupozycyjnych trójdrożnych hydraulicznych zaworów elektromagnetycznych Dane techniczne dla odbiorców hurtowych

3E-3748 Wymiary i obwód hydraulicznego zaworu elektromagnetycznego

Użyj obrazu technicznego 3E-3748, aby porównać wymiary i stany hydrauliczne z wycofanym zaworem fabrycznym i zamierzonym blokiem Caterpillar.

3E-3748 Przewodnik dopasowywania części zamiennych dla nabywców części sprzętu

Kontroluj wymianę 3E-3748 poprzez zapis seryjny Caterpillar, zmierzone napięcie cewki, geometrię grupy zaworów, obciążenie 350 barów i dwupozycyjny obwód trójdrożny.

3E-3748 Diagnostyka serwisowa przed wymianą elektromagnesu lub przekaźnika

W przypadku powtarzającego się sklejania lub wycieków należy ocenić zasilanie złącza, czystość oleju, ruch wkładu, uszczelki i stan wnęki przed odrzuceniem grupy zamiennej.

Lista kontrolna zatwierdzania zamówienia B2B dla 3E-3748

3E-3748 Często zadawane pytania dotyczące wymiany zaworu hydraulicznego Caterpillar

Co oznacza wycofanie produktu 3E-3748 w przypadku zakupów na wymianę?

Zaprzestanie produkcji powoduje, że kontrola konfiguracji staje się ważniejsza, ponieważ dostępne zamienniki mogą pochodzić z różnych ścieżek produkcyjnych. Wraz z zamówieniem należy zachować pełny numer referencyjny 3E-3748, numer seryjny maszyny, zdjęcia zdemontowanych zaworów, złącza i szczegóły hydrauliczne. Zatwierdź próbkę fizyczną i funkcję roboczą przed zaakceptowaniem dostawy objętościowej, zamiast polegać wyłącznie na numerze części.

Jak należy postępować z podaną wersją 12V podczas odbioru technicznego?

Wymienione informacje o produkcie pokazują 12 V, ale stary zawór musi nadal potwierdzać napięcie. Odczytaj oznaczenie cewki i zmierz zasilanie podczas wykonywania polecenia na maszynie Caterpillar. Wstrzymaj wszelkie rozbieżności do czasu ich rozwiązania. Szerokie zastosowanie maszyny nie uzasadnia instalowania cewki 12 V, gdy usunięta konfiguracja wykorzystuje inną moc elektryczną.

Dlaczego kontrole modeli i serii Caterpillar mają znaczenie w przypadku szerokiej listy zastosowań?

Maszyny takie jak 950F, 960F, 966F, 970F, 980F, 980G, 988F, D10R i D11R mogą różnić się układem produkcyjnym i umiejscowieniem zaworów. Użyj pełnego numeru seryjnego i schematu części, aby zidentyfikować zainstalowaną funkcję 3E-3748, a następnie porównaj usuniętą grupę. Sama lista modeli nie stanowi uniwersalnej homologacji montażu.

Które cechy hydrauliczne muszą być zgodne z grupą zaworów o ciśnieniu 350 barów?

Potwierdzić podaną wydajność 350 barów, dwupozycyjny obwód trójdrożny, geometrię wkładu, powierzchnie uszczelniające i powiązanie złączy. Porównaj normalne i pod napięciem ścieżki przepływu ze schematem maszyny. Ciśnienie znamionowe nie kompensuje innego obwodu, a pasujący korpus zewnętrzny nie może zagwarantować, że kanały wewnętrzne zrównają się z blokiem zaworów Caterpillar.

Jak filtracja i moment montażowy wpływają na niezawodność 3E-3748?

Utrzymuj filtr oleju na poziomie 25 mikrometrów lub większym i sprawdzaj zanieczyszczenie, gdy stary zawór się zacina. Oczyść wnękę, zabezpiecz uszczelki i rozpocznij gwint bez użycia siły. Zastosuj moment od 34 do 37 Nm dopiero po prawidłowym osadzeniu. Brud, uszkodzone uszczelki lub zniekształcona instalacja mogą powodować wycieki i powolne przełączanie, które przypomina awarię elektryczną.

Jakie dowody powinny towarzyszyć próbce 3E-3748 przeznaczonej na rynek wtórny?

Podaj model maszyny i numer seryjny, lokalizację zaworu, pełne stare oznaczenie, napięcie cewki, powierzchnię złącza, wymiary wkładu i uszczelki, informacje o obwodzie i wymaganą ilość. Protokół próbki powinien obejmować kontrolę rezystancji, kontrolowanego uruchomienia i szczelności. Zachowaj te wyniki w przypadku powtarzających się zamówień, ponieważ wycofana dostawa części wymaga spójnego porównania z zaakceptowaną konfiguracją.

Poproś o wycenę zbiorczą 3E-3748 Grupa dwupozycyjnych, trójdrożnych hydraulicznych zaworów elektromagnetycznych

Podaj numer 3E-3748, model maszyny i numer seryjny, stare oznaczenie cewki, zdjęcia złączy i grup zaworów, szczegóły hydrauliczne, ilość i miejsce docelowe.
