Gränser för mätning och utbyte av turboladdarens axelspel

Vissa radiella rörelser kan vara normala på en turboladdare med oljefilm när den är torr och stoppad; axiell rörelse styrs på olika sätt. Varken en fingertoppskänsla eller ett generiskt internetnummer är en giltig ersättningsgräns. Identifiera turboladdaren, inspektera för kontakt mellan hjul och hus, bevis på olja och främmande föremål, mät sedan radiell och axiell rörelse med tillverkarens specificerade fixtur, datum, riktning och temperatur. Byt ut eller bygg om endast när det fullständiga beviset överskrider den tillämpliga gränsen eller visar på otjänlig skada.

Den här guiden är till för beslut om service och inköp. Den publicerar medvetet inte universella spelrum eftersom lagerdesign, mätpunkt och torrt kontra smord tillstånd förändrar resultatet.

Registrera identitet och symtom innan du rör vid skaftet

Fånga turboladdarens artikelnummer, motortillämpning, timmar eller sträcka, senaste installation eller oljesystemarbete, felkoder, boostbeteende, rök, buller och oljeförbrukning. Fotografera kompressor- och turbininlopp före rengöring. Löst skräp, skavda blad, oljespår och skadade slangar kan vara mer avgörande än en subjektiv spelkontroll.

Skaftspelsbevis hör hemma i en komplett luft-, avgas- och smörjdiagnos.

Blanda inte ihop radiellt och axiellt spel

Radiell rörelse är över axeln; axiell rörelse följer axelns mittlinje. Lagersystemet styr dem genom olika ytor. Ange vilken riktning som mäts och var indikatorn kontaktar. Att vrida hjulet, trycka på en bladspets eller kombinera riktningar ger ett resultat som inte går att upprepa.

Förstå det torra lagrets tillstånd

Med motorn avstängd stöder inte ett oljefilmtapplager den roterande enheten som den gör under drift. En viss rörelse vid en torr inspektion kan därför vara förenlig med den designens specificerade spelrum. Det ursäktar inte hjulkontakt, axiell rörelse utanför gällande gräns eller annan skada.

Identifiera först lagersystemet. Garretts förklaring av lagersystem skiljer hydrodynamiskt axel-/axialstöd från kullagerarrangemang. Applicera inte samma löskänslor på båda, och använd inte en välbekant axelbärande turbo som referens för godkänt/underkänd för en oidentifierad enhet.

Skydda hjulen vid inspektion

Applicera inte sidobelastning på bladspetsarna, sätt inte in verktyg i hjulet eller snurra enheten med tryckluft. Lock öppna olje- och luftanslutningar och förhindra kontaminering. En slarvig inspektion kan skapa själva skadan som utreds.

Använd en upprepningsbar mätning

Skaffa inspektionsmetoden och radiella/axiala gränser för den identifierade turbon och dess angivna monteringsskick före mätning. Holsets Guide för diagnos av turboladdare, bulletin 5544148 hänvisar användarna till motorns servicemanual eller en auktoriserad Holset-distributör för tillämpliga utrymmen. Det ger inte en universell millimetergräns för varje turbo.

Följ tillverkarens fixtur och indikatorarrangemang. Rengör endast som tillåtet, placera axeln konsekvent och applicera den angivna kraften och riktningen. Registrering av utrustningsidentifiering, upplösning och kalibreringsstatus. Mätänden, kontaktpunkten och monterat eller demonterat skick måste överensstämma med proceduren; en avläsning vid en annan punkt kan inte jämföras direkt med dess gräns.

Upprepa mätningen utan att bara välja det lägsta resultatet. Om avläsningarna varierar, inspektera inställningarna och eventuella störningar och behåll hela protokollet för granskning. Om rätt gräns, specificerad inställning eller åtkomst inte är tillgänglig, markera resultatet som 'ej verifierat' och behåll reparationsbeslutet för tillverkaren eller en auktoriserad specialist. Varken fingertoppskänsla eller en gräns lånad från en annan turbo rensar det greppet.

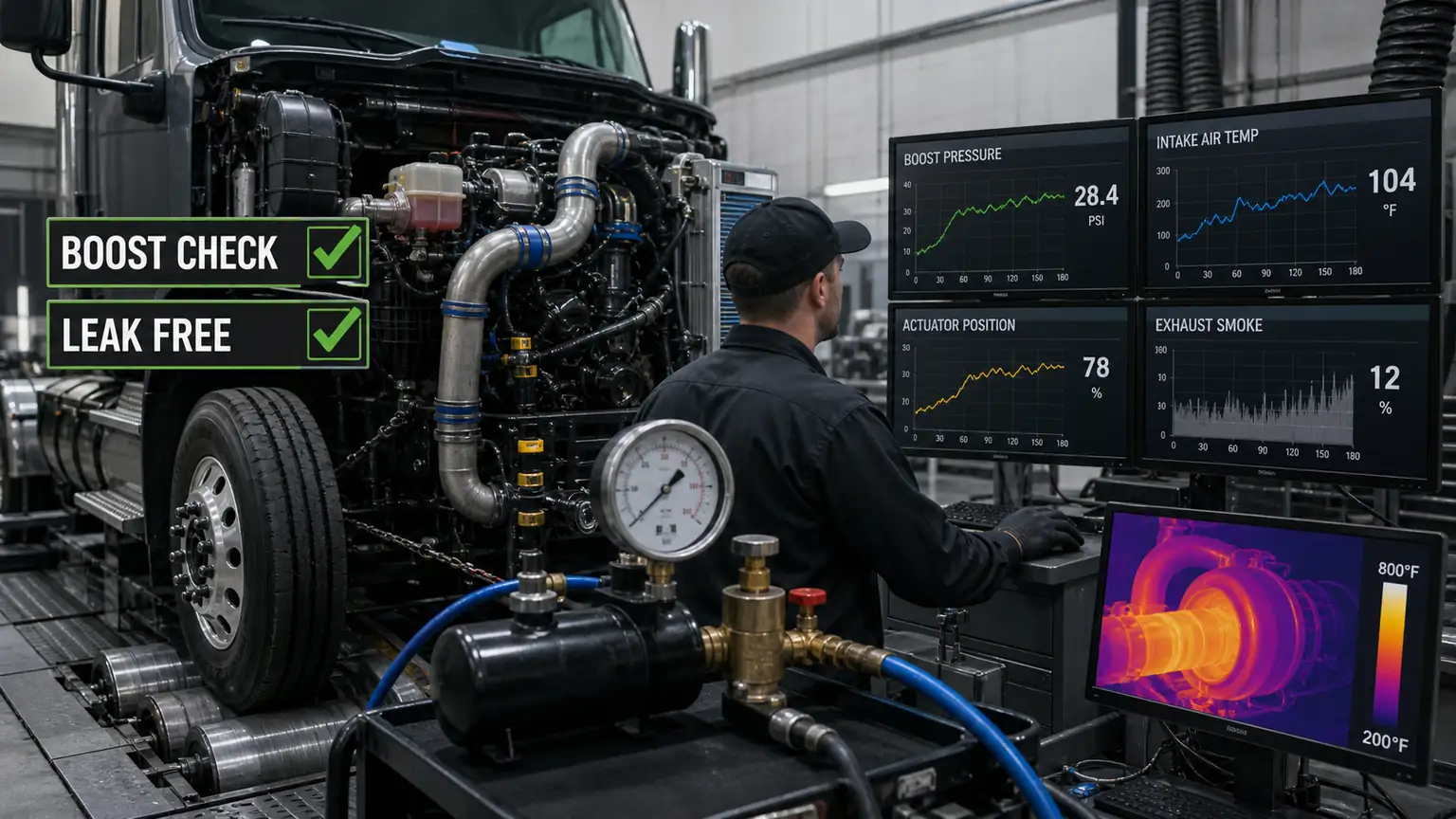

En boostklagomål kan komma in genom reglage, luft- eller avgasvägar även när axelrörelsen är inom gränserna.

Inspektera hjulfrigång och kontaktbevis

Rotera enheten försiktigt med den godkända metoden och inspektera bladets skick, gnidningsmärken i huset och tecken på kontakt. Kontrollera om det finns böjda, eroderade, avflisade eller förorenade blad. Hjulkontakt eller skada på främmande föremål kan kräva byte oavsett en enstaka spelavläsning. Bestäm hur skräp har kommit in innan du installerar en annan turbo.

Kontrollera oljetillförsel, dränering och vevhusförhållanden

Verifiera oljetillförsel, korrekt smörjmedel, matarledningsskick, dräneringsväg, packningsinriktning, vevhustryck och installationshistorik. Ett begränsat avlopp eller för högt vevhustryck kan tvinga olja genom en annars servicebar turbo. Ett förorenat eller utsvultet lager kan snabbt skada ett ersättare. De turboinstallation och oljevägsguide täcker utlösningssekvensen.

Separat CHRA-reparation från komplett turbobyte

Ett patronbeslut kräver kompatibla höljen, geometri, ställdonförhållande och kalibreringsbevis. Hussprickor, hjulkontakt, skadad variabel geometri, osäker balanshistorik eller saknad byggidentitet kan göra en komplett turboladdare till en säkrare kontrollerad ersättning. Behandla inte en CHRA-referens som ett bevis på att hela enheten är utbytbar.

Släpp ersättningen eller reparationen

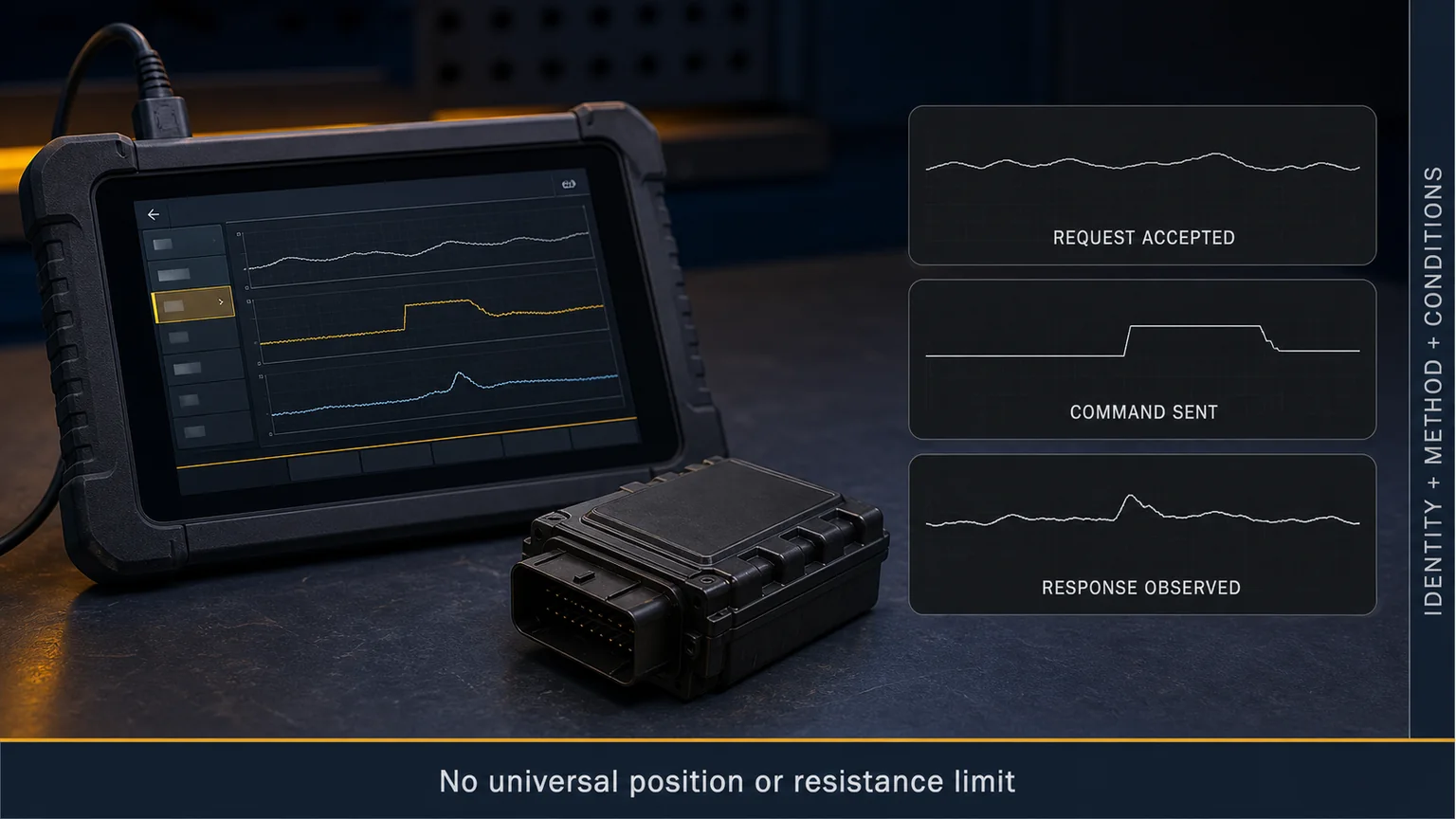

Åtgärda grundorsaken, byt ut förorenade ledningar eller hårdvara vid behov, förbered turbon enligt tillämplig procedur och skydda varje öppen anslutning. Kontrollera oljetillförseln före lastning, kontrollera om det finns läckor och onormalt ljud, och återskapa sedan det ursprungliga drifttillståndet medan du registrerar förstärknings- och kontrolldata. Inspektera olje- och luftvägarna igen efter den första körningen.

RFQ och anspråksbevis

• Turboladdare och motorreferenser med etikettfotografier

• Uppmätta radiella och axiella resultat med metod och gränskälla

• Kompressor och turbinhjul och hus fotografier

• Oljematning, avlopp, vevhus, luft och avgasfynd

• Ställdon eller geometristatus, kalibreringsbehov och komplett reparationsomfattning

Köpare kan recensera kraftiga turboladdare och inkluderar det kompletta bevispaketet med en matchande förfrågan.

Vanliga frågor

Är något radiellt spel en misslyckad turbo?

Nej. Vissa torra radiella rörelser kan tillåtas i en identifierad oljefilmslagerkonstruktion, men den tillämpliga metoden och gränsen avgör fortfarande. Identifiera lagertypen och inspektera hjulspel och skador; utvidga inte den ersättningen till varje kullager eller okänd turbo.

Kan fingertoppskänsla jämföras med en millimetergräns?

Nej. En giltig mätning kräver en definierad datum, riktning, fixtur och kraft. Subjektiv känsla är bara en preliminär observation.

Har olja vid kompressorn visat sig att det är lagerfel?

Nej. Dräneringsbegränsning, vevhustryck, intagsbegränsning och installationsförhållanden kan flytta olja genom turbon. Diagnostisera systemet.

Vad händer om den korrekta gränsen för axelspel inte är tillgänglig?

Håll enhetens dimensionella acceptans olöst och begär den exakta referensproceduren från motortillverkaren, turbotillverkaren eller auktoriserad serviceväg. Skicka hela etiketten, ansökan och tillgängliga mått. Saknade specifikationer är inte bevis på en misslyckad turbo, men de kan inte heller stödja ett godkänt eller ett ombyggnadsbeslut som inte stöds.

Kan en axelspelsavläsning rensa ett hjulkontaktmärke?

Nej. En avläsning inom ett angivet spelrum raderar inte fysisk kontakt eller bladskador. Registrera det påverkade hjulet och huset, sluta återställa enheten i drift i väntan på tillämplig inspektion och få skadan och orsaken utvärderad. Resultatet kan förändra reparationsomfattningen utöver ett lager eller enbart en patron.
