121-1491
121-1491 / KWE5K-31/40D30
OE-äquivalente Ersatzqualität
IATF 16949 / ISO 9001 / CE / RoHS
50 Stk
7 - 15 Tage
12 Monate
121-1491 / KWE5K-31/40D30
Caterpillar-Hydraulikpumpensteuerung mit 121-1491 und der passenden KWE5K-31/40D30-Konstruktion
Überprüfen Sie vor der Installation 24 V, Stecker, flanschmontiertes Kawasaki-Ventilgehäuse, Dichtungen und Hydraulikkreis.
| Verfügbarkeit: | |
|---|---|
| Menge: | |
121-1491 ist ein Hydraulikpumpen-Magnetventil für die Caterpillar-Hydraulikpumpensteuerung unter Verwendung von 121-1491 und der passenden KWE5K-31/40D30-Konstruktion. Käufer sollten die vollständige Referenz, 24 V, integrierten Stecker, flanschmontiertes Kawasaki-Ventilgehäuse bestätigen, bevor sie Ersatzbestände genehmigen.
Spezifikation |
Bestätigte Informationen |
|---|---|
Produkttyp |
Magnetventil der Hydraulikpumpe |
Primäre Referenz |
121-1491 |
Querverweise |
121-1491 / KWE5K-31/40D30 |
Elektrische Version |
24V |
Arbeitsdruckreferenz |
41 bar |
Schnittstelle |
Flanschmontierter Kawasaki-Ventilkörper |
Anwendungsbereich |
Caterpillar-Hydraulikpumpensteuerung mit 121-1491 und der passenden KWE5K-31/40D30-Konstruktion |
Mindestbestellmenge |
50 Stk |
Lieferzeit |
7 bis 15 Tage |
Garantie |
12 Monate |

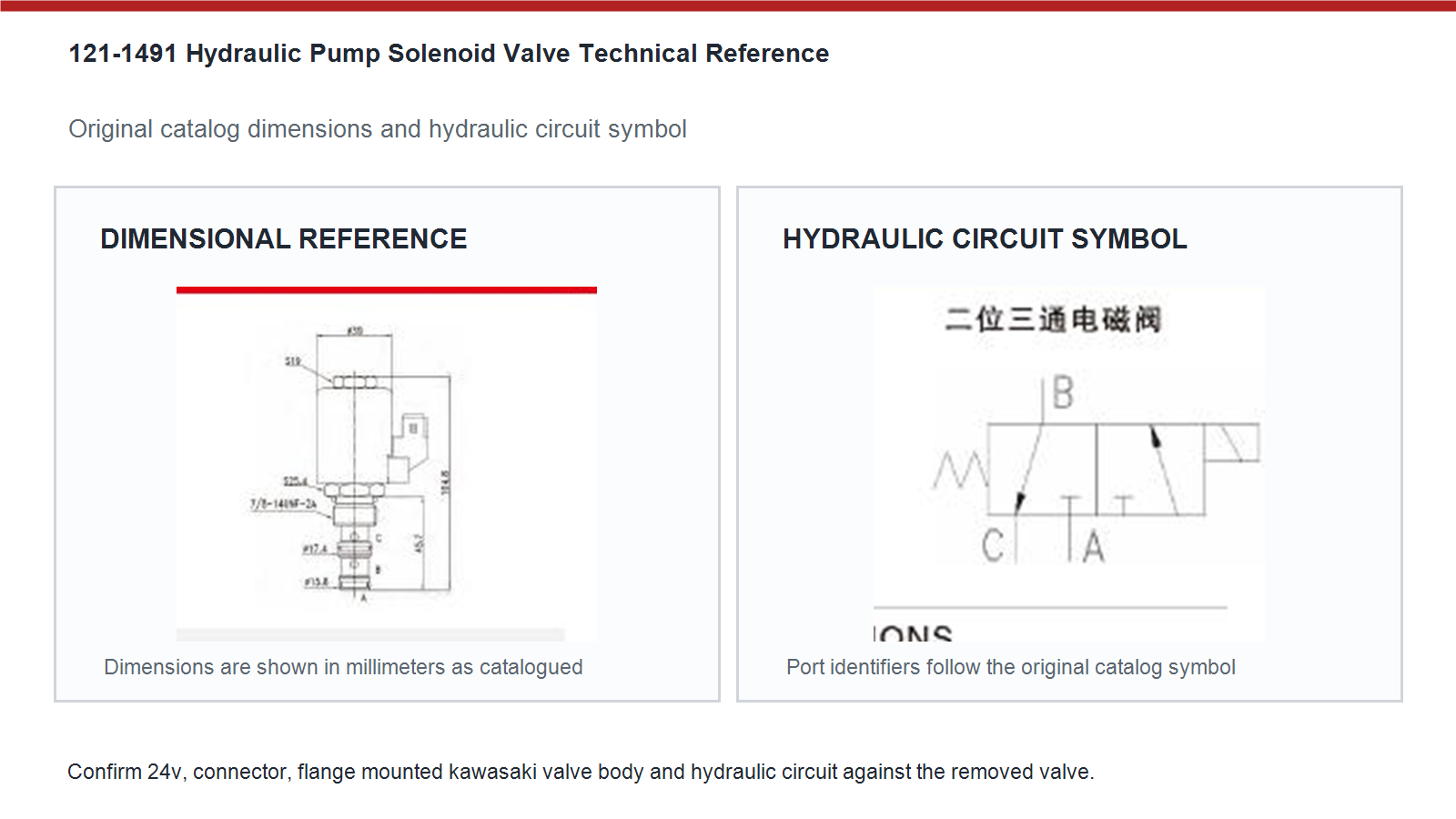

Vergleichen Sie vor der Kaufgenehmigung das Ventil mit der Original-Katalogmaßreferenz und dem Hydrauliksymbol mit der ausgebauten Komponente und dem Maschinenschema.
Führen Sie alle unten aufgeführten Kontrollpunkte aus, bevor eine Muster- oder Großbestellung freigegeben wird.
Genehmigungspunkt |
Käuferbewertung |
|---|---|
Referenz |
121-1491 / KWE5K-31/40D30 |
Elektrisch |
24V; Überprüfen Sie dies am geladenen Stecker |
Mechanisch |
Vergleichen Sie den flanschmontierten Kawasaki-Ventilkörper, die Dichtungspositionen und das Einbauspiel |
Hydraulisch |
Bestätigen Sie den Normalzustand, den Energiezustand und die Anschlussbeziehung |
Maschinelle Beweise |
Caterpillar-Hydraulikpumpensteuerung mit 121-1491 und der passenden KWE5K-31/40D30-Konstruktion |
Trennen Sie den elektrischen Befehl, die Komponentenbewegung und die endgültige Reaktion der Maschine, damit der tatsächliche Verkabelungs- oder Hydraulikfehler nicht durch den Austausch von Teilen verdeckt wird.
Beobachteter Zustand |
Empfohlener Check |
|---|---|
Keine Bewegung |
Überprüfen Sie die Spannung des belasteten Steckers, die Erdung, den Steuerungsbefehl und den Spulenwiderstand. |
Langsame Reaktion |
Überprüfen Sie die Ölreinheit, den Filterzustand, die Viskosität und die Ventilbewegung. |
Umgekehrte Reaktion |
Stoppen Sie den Betrieb und vergleichen Sie die normale und die unter Spannung stehende Portlogik. |
Externe Leckage |
Überprüfen Sie Dichtungen, Ventiloberfläche, Bohrungszustand und Sitztiefe. |
Wiederholtes Erhitzen |
Bestätigen Sie Spannung, Arbeitszyklus, Steckerwiderstand und volle Bewegung. |
Bewahren Sie bei Verdacht auf einen Controller-Ausgangsfehler die überprüften Messungen und Testergebnisse im Wartungsprotokoll auf. Verwenden Sie die vollständige alte Kennzeichnung, die 24-V-Elektroversion, die Anschlussfläche, das flanschmontierte Kawasaki-Ventilgehäuse, die Dichtungspositionen und den Hydraulikplan der Maschine. Eine Referenz allein kann nicht beweisen, dass der normale und der unter Spannung stehende Strömungspfad übereinstimmen. Notieren Sie das Maschinenmodell, die Seriennummer und die Fotos des ausgebauten Ventils mit dem genehmigten Muster, damit Folgebestellungen auf derselben technischen Grundlage erfolgen.
Bewahren Sie beim Vergleich der genehmigten Probe und der neuen Charge die überprüften Messungen und Testergebnisse im Serviceprotokoll auf. Lesen Sie die Spannungsmarkierung auf der entfernten Spule ab und messen Sie die Spannung am belasteten Stecker, während die Steuerung das Ventil steuert. Schließen Sie die Spannung nicht nur aus der Batterieanzahl ab, da Wandler, Kabelbaumwechsel und gemischte Flotten eine andere Spulenversorgung erzeugen können. Bewahren Sie den bestätigten Wert auf der Anfrage, der Bestellung, dem Kartonetikett und dem Eingangskontrollprotokoll auf.
Wenn ein Erstmuster genehmigt wird, bewahren Sie die überprüften Messungen und Testergebnisse im Serviceprotokoll auf. Behandeln Sie 41 bar als Komponentenreferenz, die innerhalb der tatsächlichen Schaltkreisanforderungen bleiben muss, und nicht als Erlaubnis, die Maschinenservicedaten zu ignorieren. Bestätigen Sie, an welchen Anschlüssen in beiden Schaltzuständen Druck herrscht, überprüfen Sie den Rücklaufdruck und überprüfen Sie den Hohlraum oder Flansch. Die Druckfunktion kann eine falsche Spulenfunktion, Kartuschentiefe oder Verteilerverhältnis nicht korrigieren.
Wenn ein wiederholter Überhitzungsfall untersucht wird, bewahren Sie die überprüften Messungen und Testergebnisse im Wartungsprotokoll auf. Zwei Ventile können einen Spulendurchmesser und einen Anschluss teilen und gleichzeitig unterschiedliche Patronenlängen, Dichtflächen, Federkräfte oder Anschlusslogiken verwenden. Vergleichen Sie den flanschmontierten Kawasaki-Ventilkörper, die Gesamtlänge, die Einbautiefe, die Anschlussrichtung und das Hydrauliksymbol. Ein Teil, das richtig montiert ist, aber den Druck anders leitet, kann zu schwacher Reaktion, umgekehrter Bewegung oder kontinuierlicher Pumpenbelastung führen.
Wenn ein Händler Wiederbestände vorbereitet, bewahren Sie die überprüften Messungen und Testergebnisse im Serviceprotokoll auf. Vergleichen Sie die Steckeroberfläche, die Schlüsselposition, die Pinanzahl, die Verriegelungsrichtung und den Kabelausgang mit der entfernten Komponente. Stellen Sie außerdem fest, ob eine Unterdrückung in die Spule eingebaut ist, da diese die Diagnose des Controllers beeinträchtigen kann. Fotografieren Sie den Stecker direkt neben einem Lineal und geben Sie den Anschlusszustand in die Angebotsanfrage ein, wenn in der Flotte mehrere Kabelbaumrevisionen vorhanden sind.
Wenn ein Garantieanspruch geprüft wird, bewahren Sie die überprüften Messungen und Testergebnisse im Serviceprotokoll auf. Eine Wiederverwendung wird nicht empfohlen, wenn das Serviceverfahren neue Dichtungen erfordert oder die alten Ringe Abflachungen, Schnitte oder Hitzeschäden aufweisen. Bestätigen Sie die Materialverträglichkeit mit dem Hydrauliköl, reinigen Sie den am Flansch montierten Kawasaki-Ventilkörper und prüfen Sie die Bohrung auf Riefen. Schmieren Sie die Dichtungen, ohne sie zu verdrehen, und halten Sie sich an das Drehmomentverfahren der Ausrüstung, anstatt das Ventil über den Widerstand hinaus zu zwingen.
Wenn ein Kunde einen intermittierenden Betrieb meldet, bewahren Sie die überprüften Messungen und Testergebnisse im Serviceprotokoll auf. Bestätigen Sie den physischen Sitz, das Einrasten des Steckers, den Spulenstrom, die externe Leckage und die Reaktion der Maschine sowohl im normalen als auch im unter Spannung stehenden Zustand. Zeichnen Sie das Warmölverhalten und die Reaktionszeit sowie den Kaltstartbetrieb auf. Bewahren Sie die genehmigten Etikettenfotos, Messungen und Testergebnisse auf, damit die Produktionscharge anhand derselben objektiven Abnahmeaufzeichnung überprüft werden kann.
Senden Sie die vollständige alte Kennzeichnung oder den Komponentennachweis, die bestätigte Spannung, Maschineninformationen, klare Fotos, Maße und die erforderliche Menge für ein montageorientiertes B2B-Angebot.
