Électrovanne à cartouche hydraulique 40237514 24V

Fournisseur universel d'électrovanne à cartouche hydraulique 40237514 pour le remplacement B2B

40237514 est catalogué comme une électrovanne à cartouche hydraulique 24 V avec une interface 7/8-14 UNF et une pression de service maximale de 240 bars. Confirmez la cartouche retirée, le connecteur, le circuit d'écoulement sous tension et l'enregistrement de l'équipement avant la libération.

40237514 Électrovanne à cartouche hydraulique Spécifications pour les acheteurs en gros

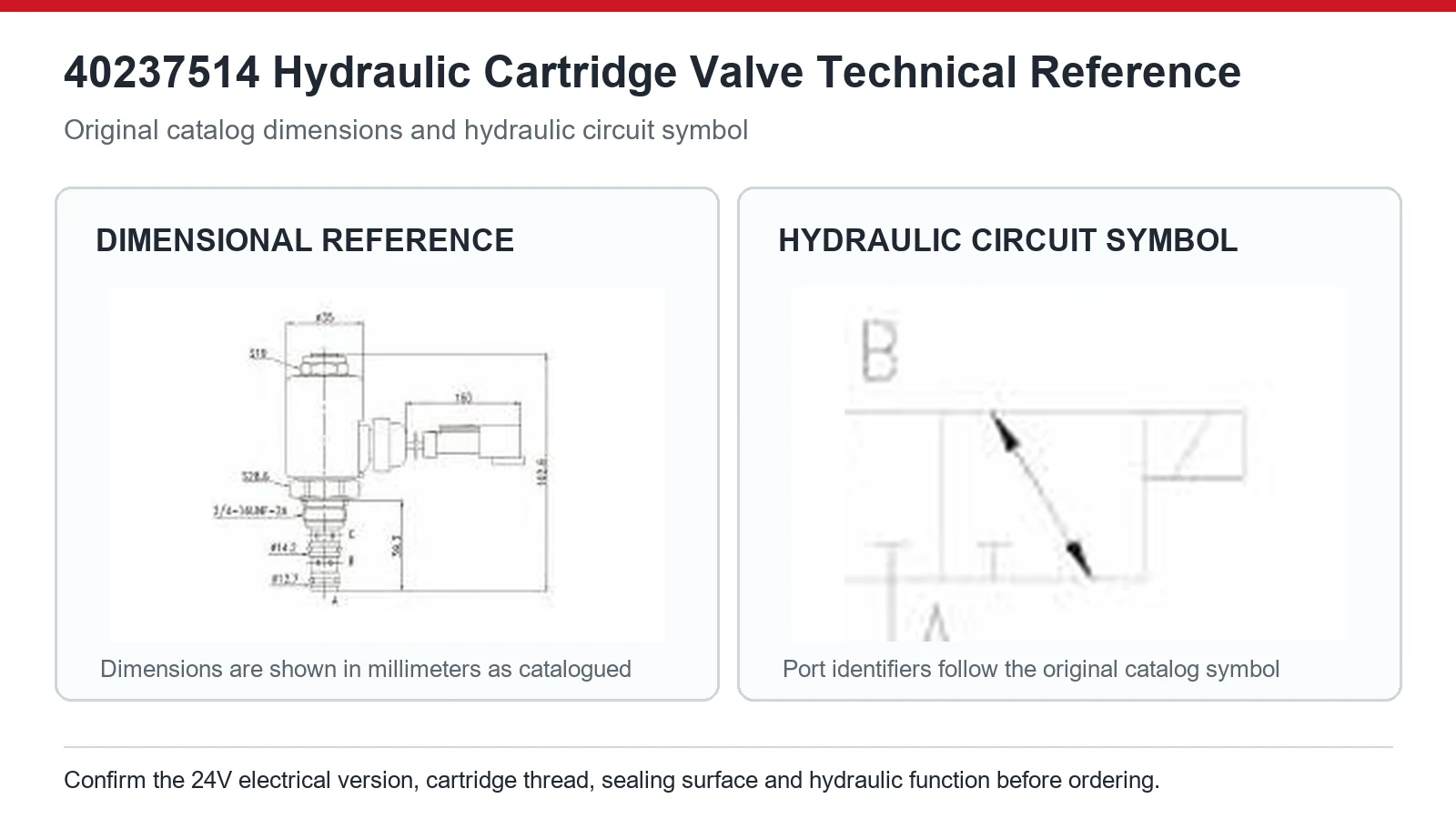

Dimensions et circuit de l'électrovanne hydraulique 40237514

Utilisez l'image dimensionnelle et du circuit 40237514 pour comparer la profondeur de la cartouche, l'alignement des zones d'étanchéité, le jeu des connecteurs et le comportement du port hydraulique.

40237514 Guide de correspondance de remplacement pour les acheteurs de pièces d'équipement

Contrôlez l'homologation 40237514 grâce à sa bobine 24 V, la géométrie de la cartouche 7/8-14, les positions d'étanchéité, le service 240 bar et le circuit de bloc de vannes lui-même.

40237514 Diagnostics de service avant le remplacement du solénoïde ou du relais

Un fonctionnement lent ou présentant des fuites doit être retracé par la tension de la bobine, la propreté de l'huile, la liberté de la bobine, le siège de la cartouche et l'état de la cavité avant le rejet du composant.

Liste de contrôle d'approbation des commandes B2B pour 40237514

FAQ sur l'ingénierie des vannes à cartouche hydraulique 40237514 24 V

Quelles vérifications confirment que la bobine 40237514 est la version 24V ?

Lisez le marquage de tension sur la bobine retirée et mesurez l'alimentation au niveau du connecteur lors d'une commande réelle. Comparez le codage du connecteur et la résistance de la bobine avec l'échantillon approuvé 40237514. Conservez 24 V sur la demande de renseignements, le bon de commande et l'étiquette de réception afin qu'une bobine visuellement similaire provenant d'une autre famille de tension ne puisse pas entrer dans le même emplacement de stock.

Pourquoi la pression nominale de 240 bars doit-elle être distincte des cartouches courantes de 350 bars ?

Les cartouches hydrauliques avec le même filetage 7/8-14 peuvent avoir des pressions nominales et des conceptions internes différentes. La spécification 40237514 indique 240 bars, la pression du système et le service du circuit doivent donc rester dans les limites de l'application approuvée. Ne remplacez pas une vanne uniquement parce qu'une autre unité partage le filetage ou une valeur de pression plus élevée sans confirmer le comportement et la géométrie du circuit.

Qu'est-ce qui peut encore différer après la confirmation d'une correspondance de filetage UNF 7/8-14 ?

La longueur de la cartouche, la forme du nez, l'espacement des zones d'étanchéité, les ouvertures des ports et l'état normal de la vanne peuvent tous différer. Mesurez de l'épaule à chaque élément d'étanchéité et comparez directement l'ancienne unité. Une cartouche peut se serrer normalement mais bloquer ou connecter les mauvais passages du bloc de vanne, créant ainsi une fuite, une absence de réponse ou un mouvement inattendu de la machine.

Comment le 40237514 doit-il être approuvé lorsqu'aucun modèle de machine n'est revendiqué ?

Utilisez la référence complète et la configuration réelle du bloc de vannes. Enregistrez le connecteur, l'alimentation 24 V, les mesures de la cartouche, les joints, le symbole du circuit et la réponse normale par rapport à la réponse sous tension de l'unité retirée. Liez l'échantillon approuvé à l'enregistrement de série de l'équipement en interne, mais libérez l'approvisionnement à partir des preuves de composants plutôt que d'ajouter une application machine large non prise en charge.

Que faut-il vérifier lorsque le 40237514 répond lentement ?

Inspectez la tension d'alimentation sous charge, la résistance du connecteur, la viscosité de l'huile, l'état du filtre et la liberté de la bobine. La filtration spécifiée est de 25 micromètres ou mieux. La contamination peut retarder le mouvement ou maintenir la cartouche partiellement ouverte, tandis qu'une faible tension de bobine réduit la force magnétique. Diagnostiquez les conditions électriques et hydrauliques avant de décider que la nouvelle vanne est défectueuse.

Comment enquêter sur les fuites après l’installation du 40237514 ?

Dépressurisez le système, puis inspectez la taille et l'état du joint, la finition de la cavité, la profondeur d'assise de la cartouche et le couple appliqué. Confirmez que 34 à 37 Nm n'ont été atteints qu'après que le filetage s'est engagé en douceur. Les fuites externes résultent souvent de joints coupés, d'une contamination ou de dommages à l'alésage, tandis qu'une fuite interne peut indiquer un circuit ou une position de joint inappropriée.

Demander un devis en gros pour 40237514 Électrovanne à cartouche hydraulique

Fournissez le 40237514, l'alimentation 24 V mesurée, les photographies du bloc de vannes, les dimensions de la cartouche et du joint, les détails du circuit, la pression de fonctionnement, la quantité et le lieu de livraison.
