Électrovanne hydraulique DHF10-232A 25/220992 12V 24V pour JCB

Fournisseur d'électrovanne hydraulique à trois voies à deux positions DHF10-232A JCB pour le remplacement B2B

DHF10-232A est une électrovanne hydraulique à deux positions et trois voies cataloguée en versions 12V et 24V et communément associée à la référence JCB 25/220992. Séparez les variantes de tension au stade du devis et confirmez la logique de la cartouche 7/8-14 UNF, du connecteur et du port.

Électrovanne hydraulique à trois voies à deux positions DHF10-232A Spécifications pour les acheteurs en gros

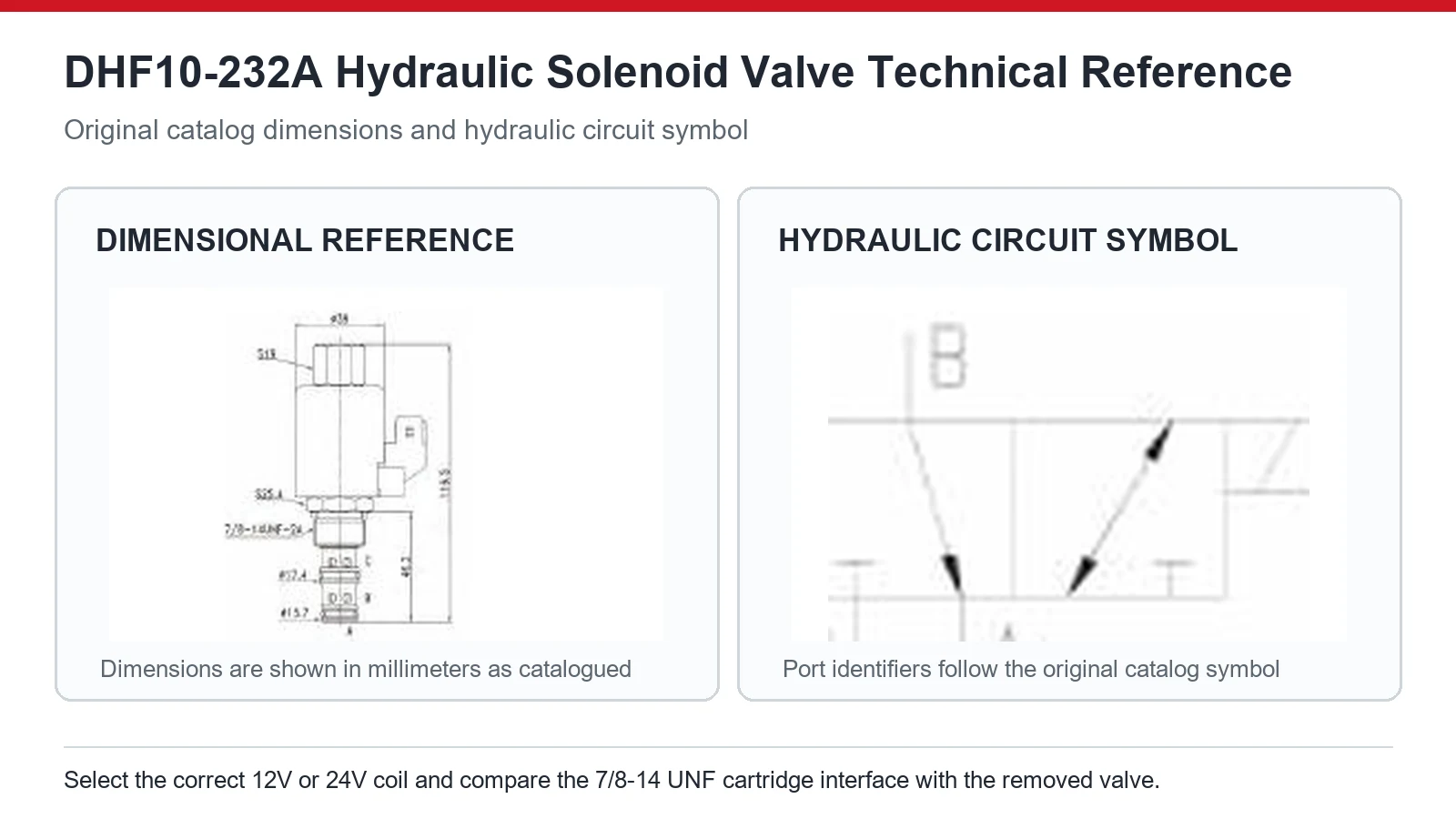

Dimensions et circuit de l'électrovanne hydraulique DHF10-232A

Utilisez le dessin DHF10-232A pour vérifier les dimensions 7/8-14, les positions d'étanchéité, l'espace des connecteurs et le symbole hydraulique par rapport à la vanne JCB retirée.

Guide de correspondance de remplacement DHF10-232A pour les acheteurs de pièces d'équipement

Faites correspondre DHF10-232A et 25/220992 via la tension de bobine sélectionnée, la cartouche 7/8-14, les zones d'étanchéité, le connecteur et l'état hydraulique à trois voies.

Diagnostics de service DHF10-232A avant le remplacement du solénoïde ou du relais

Si un circuit JCB s'inverse ou ne parvient pas à se déplacer, comparez la tension de commande, l'emplacement de la cartouche, l'affectation des ports et le débit normal par rapport au débit sous tension avant de poursuivre l'opération.

Liste de contrôle d'approbation des commandes B2B pour DHF10-232A

FAQ technique sur la vanne à cartouche DHF10-232A 25/220992 JCB

Comment identifier la bonne bobine DHF10-232A 12 V ou 24 V ?

Vérifiez la tension imprimée sur la bobine retirée et mesurez l'alimentation au niveau du connecteur pendant la commande hydraulique proprement dite. Conservez DHF10-232A, 25/220992 et la tension confirmée ensemble lors de la demande. Des corps de cartouche similaires peuvent transporter différentes bobines, la tension doit donc rester un ordre et un champ de réception contrôlés plutôt qu'une hypothèse issue du nombre de batteries de la machine.

Que faut-il avant de traiter le 25/220992 comme référence correspondante ?

Comparez le marquage complet supprimé, le modèle JCB et le numéro de série, le connecteur, l'interface 7/8-14, la longueur de la cartouche et la fonction du circuit. Une référence correspondante prend en charge l’identification mais ne dispense pas d’examen physique. Enregistrez les deux numéros uniquement après que l'ancienne unité et l'échantillon approuvé soient d'accord, en particulier lorsque les versions 12 V et 24 V partagent des dimensions externes similaires.

Pourquoi l'interface 7/8-14 UNF et la pression nominale de 350 bars sont-elles toutes deux importantes ?

La compatibilité des filetages n'établit qu'une partie de l'interface hydraulique. Les zones d'étanchéité, la profondeur de la cartouche et la géométrie du circuit doivent également s'aligner, tandis que la pression de service maximale de 350 bars définit la capacité de pression requise. L'approbation doit confirmer tous les facteurs afin qu'une vanne de calibre inférieur ou à orifice différent ne soit pas installée simplement parce que le filetage s'enclenche.

Que faut-il examiner si l'action hydraulique s'inverse après le montage de la vanne ?

Arrêtez le fonctionnement et comparez les voies à trois voies hors tension et sous tension du remplacement avec la vanne retirée et le schéma JCB. Vérifiez l’orientation de la cartouche, l’affectation des ports du bloc de vannes et l’état de la commande électrique. Une réponse inversée indique une inadéquation fonctionnelle ou un problème d'installation, et non une condition qui doit être corrigée en changeant les tuyaux sans confirmation du circuit.

Comment contrôler ensemble la propreté et le couple d’installation ?

Maintenir la filtration à 25 micromètres ou mieux, nettoyer la cavité et inspecter les joints avant l'insertion. Commencez le filetage à la main et appliquez 34 à 37 Nm avec une clé calibrée une fois que la mise en place en douceur est confirmée. La saleté ou les joints endommagés peuvent créer une résistance qui donne l'impression qu'une valve correctement serrée est étanche avant que la cartouche n'atteigne sa profondeur prévue.

Que doit envoyer un acheteur de JCB 3CX ou 4CX pour un devis DHF10-232A ?

Fournissez le DHF10-232A et toute référence visible 25/220992, la tension de bobine mesurée, le modèle et le numéro de série de la machine, la face du connecteur, les photographies de la cartouche et du joint, le filetage et les dimensions hors tout, la quantité et la destination de livraison. Ajoutez le symptôme hydraulique et les anciennes informations sur le circuit de vanne lorsqu'elles sont disponibles afin que la correspondance technique puisse avoir lieu avant l'envoi de l'échantillon.

Demander un devis en gros pour l'électrovanne hydraulique à trois voies à deux positions DHF10-232A

Demandez un devis DHF10-232A avec 25/220992, classification 12 V ou 24 V confirmée, données de série JCB, détails de la cartouche, quantité et destination.
